התקנת מערכת דאבל דין בקינג

הי,

כיוון שהחלטתי להתפנק באוטו מפלסטיק, היה טבעי בלבד שאתפנק גם במערכת סטריאו משולבת מערכת ניווט ומצלמת רוורס :)
על מנת לפנות מקום למערכת יש להעביר את יחידת השליטה של המזגן לחלק התחתון של הקונסולה - במקום הצ'נגר המקורי (או במקום התא הריק בדגמים האחרים).
ההעברה דורשת מעט עבודה וחשבתי שיהיה נחמד לפרט כאן את התהליך.

כלים דרושים:
מברג פיליפס
מפתחות מתאימים לשליפת הרדיו הקיים.
מברג שטוח דק ורחב עם חתיכת בד (או כלי יעודי לפירוק לוח שעונים).
מתחילים...

הוציאו את הרדיו הקיים ממקומו (בעזרת המפתחות המתאימים)

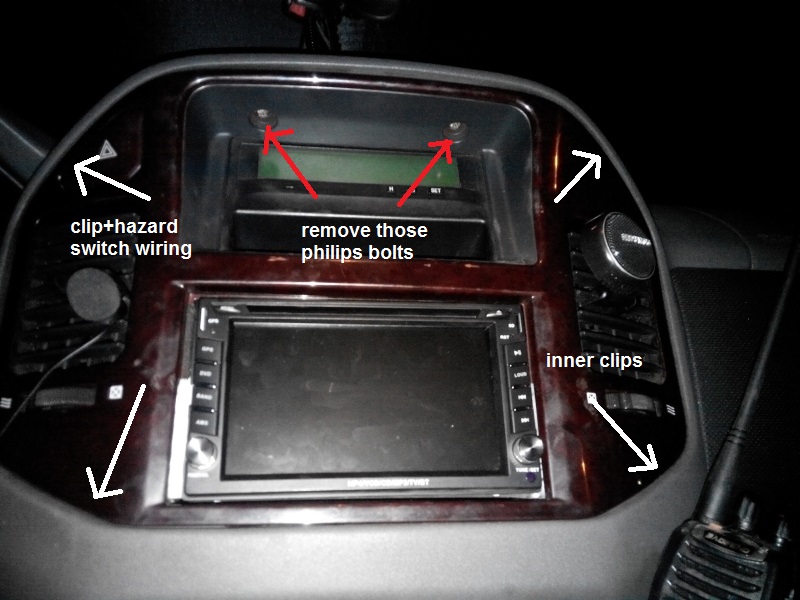

הוציאו את 2 הברגים בחלק העליון ואז עטפו את המברג הרחב בבד (על מנת לא לפגוע בחלקי הרכב) והכניסו אותו לחריץ שבין כיסוי הפלסטיק ללוח השעונים ודחפו את כיסוי הפלסטיק החוצה בזהירות (הקליפסים ממוקמים בערך במיקום החיצים בתמונה)
בתמונה - מיקום הברגים והקליפסים - אמנם בסיום ההתקנה, אבל אין הבדל בשלב הזה...
שימו לב לפירוק הקונקטור של אורות המצוקה. נמצא בגב המפסק (מן הסתם)

קובץ מצורף 89754

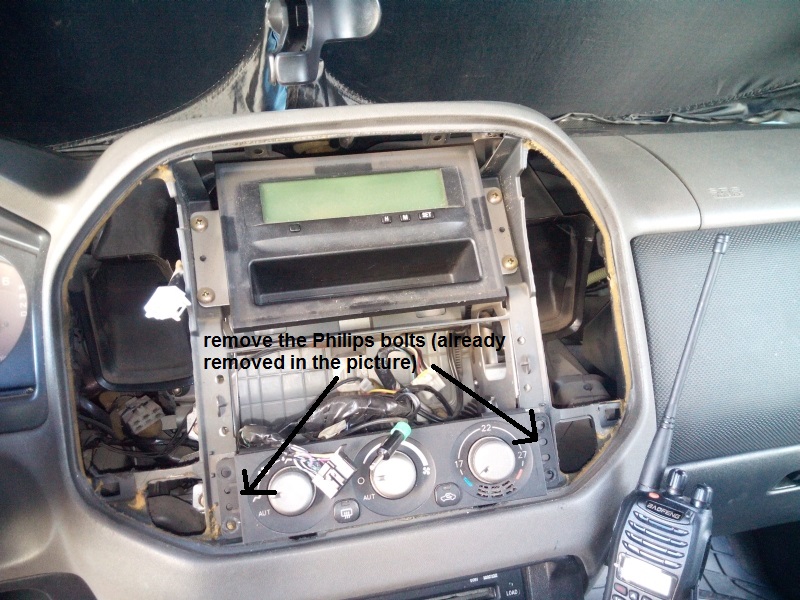

כעת, פרקו את יחידת הבקרה של המזגן (ברגי פיליפס בצדדיה), ישנם 2 קונקטורים בגב היחידה וצינור "שרשורי".

קובץ מצורף 89755

סיימנו שלב א.

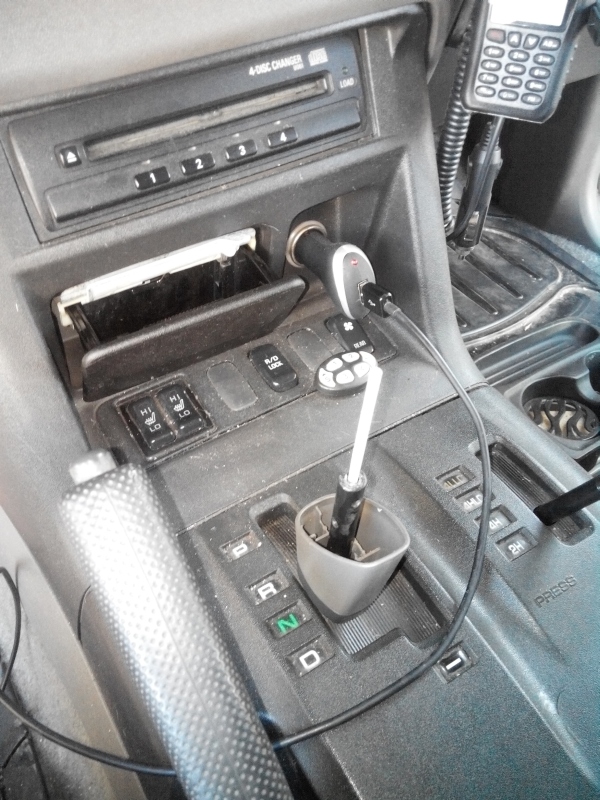

כעת עלינו לפרק את הצ'נגר, פירוקו דורש את פירוק החלק התחתון של הקונסולה.

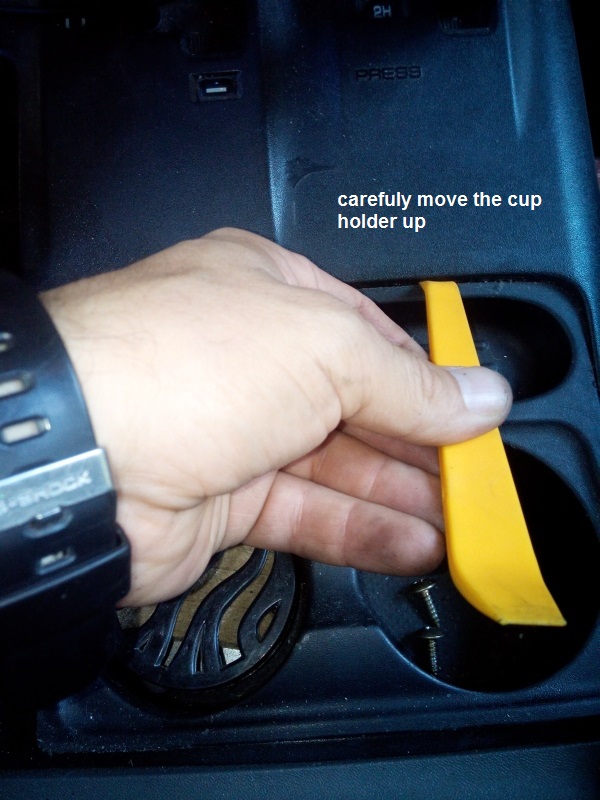

בעזרת המברג הרחב (שוב, עטוף בבד) יש להוציא את מתקן הכוסות:

קובץ מצורף 89756

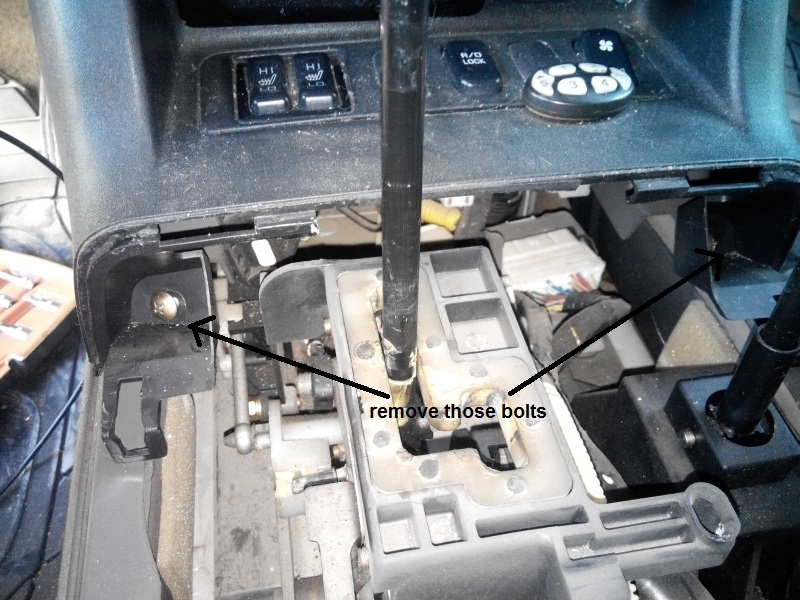

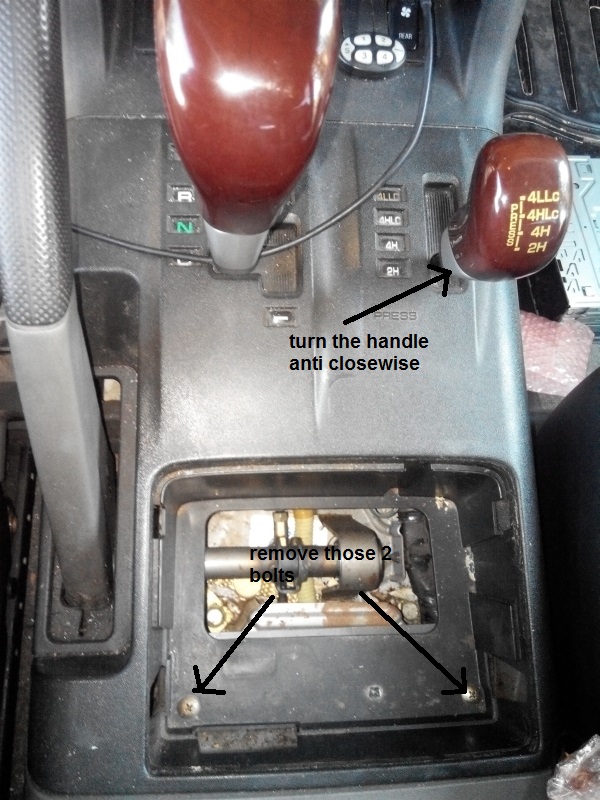

לאחר הוצאתו, תראו 2 ברגי פיליפס, הוציאו אותם:

קובץ מצורף 89757

סובבו את ראש הידית של תיבת ההעברה כנגד כיוון השעון והוציאו את הראש ממקומו.

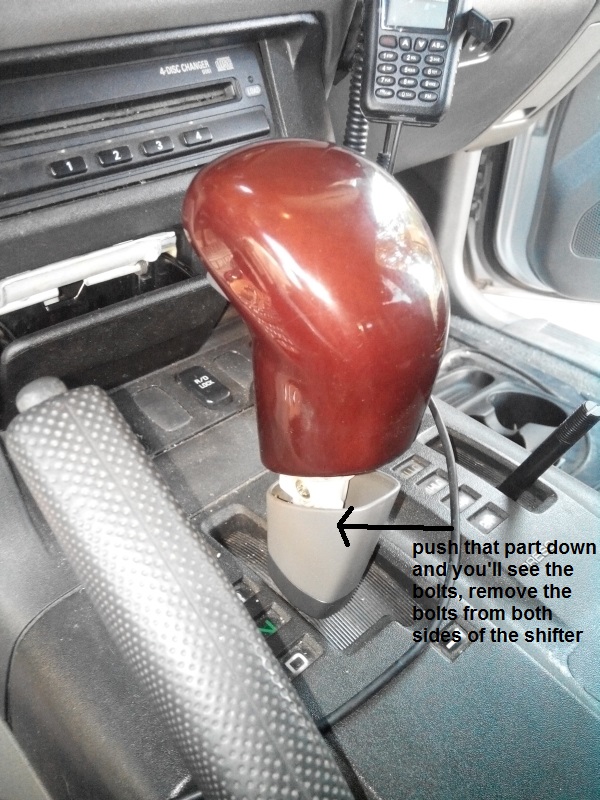

דחפו את החלק התחתון של כיסוי ידית ההילוכים כלפי מטה, יתגלו לפניכם 2 ברגים קטנים (אחד בכל צד), פרקו אותם ושמרו במקום בטוח, הרימו את ראש ידית ההילוכים והסירו אותו.

קובץ מצורף 89758

קובץ מצורף 89759

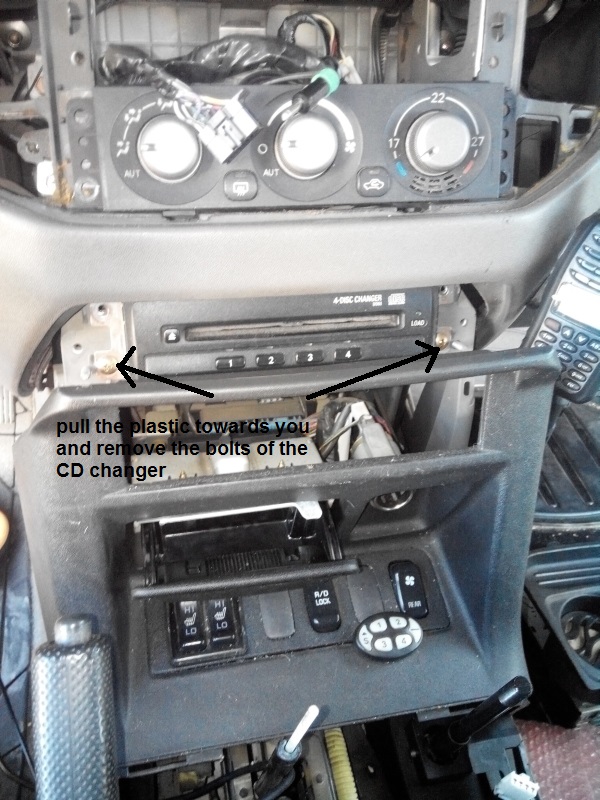

פרקו את 2 ברגי הפיליפס ומשכו קלות את הקונסולה

קובץ מצורף 89760

פרקו את הצ'נגר (או תא הפלסטיק הריק) - הוציאו את ברגי הפיליפס בצדדיו, שלפו אותו החוצה ואפסנו :)

קובץ מצורף 89761

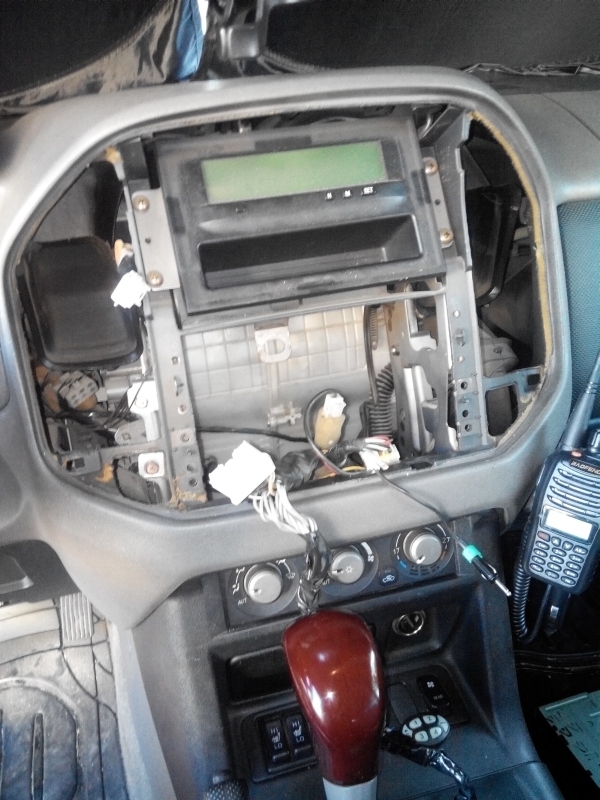

העבירו את יחידת הבקרה של המיזוג למקומה החדש, חברו את הקונקטורים והצינור ומקמו אותה בעזרת ברגי הפיליפס.

קובץ מצורף 89762

הרכיבו את הקונסולה התחתונה למקומה בסדר הפוך. שימו לב לברגים שמחזיקים את ראש ידית ההילוכים, לא לחזק יתר על המידה - ודאו שלא חיזקתם יותר מדי ע"י העברת ההילוכים (חיזוק יתר יתפוס את הקשית הלבנה וימנע העברת הילוכים)

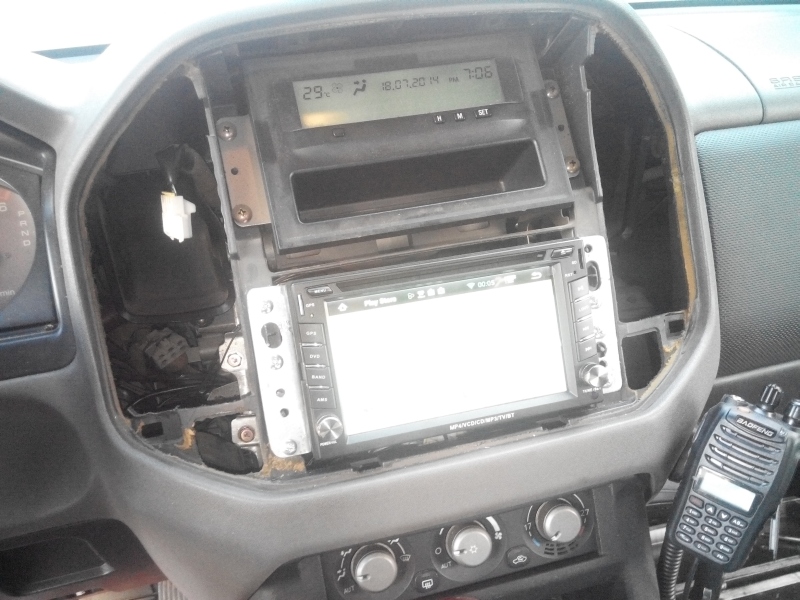

כעת, יש מקום להתקנת דאבל דין...

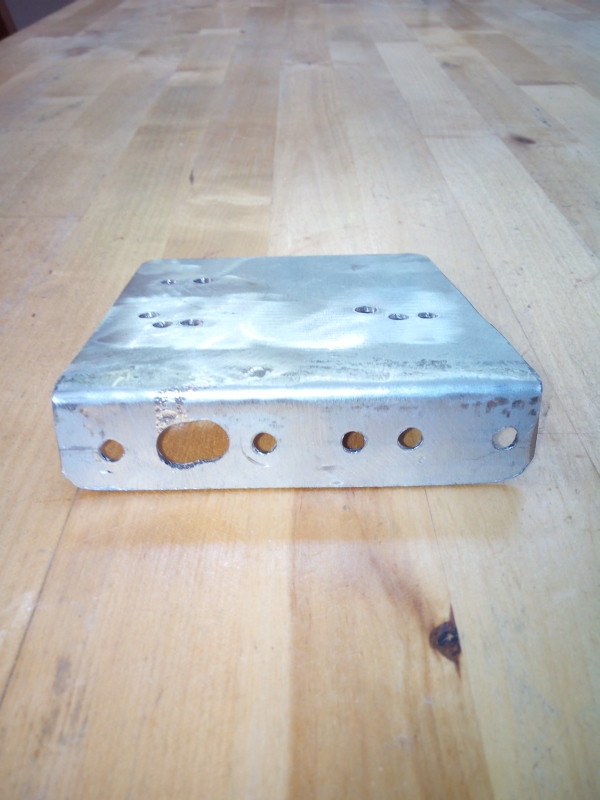

על מנת להתקין את המערכת שלי היה צורך בבניית מתאמים (לא הגיעו עם הרדיו הסיני):

קובץ מצורף 89763

כדאי לעשות את החורים מעט גדולים יותר על מנת לאפשר כיוונון וזויות של התקנת המכשיר

קובץ מצורף 89764

אם זה מעניין מישהו, התקנתי גם מצלמת רוורס ואפשר לתאר את אופן העברת החיווט שלה ברכב.

לא פירטתי כאן את חיבורי החשמל, התקע אמור להיות סטנדרטי ולהתחבר למתאם למערכת החדשה. אם מישהו צריך את סכימת החיווט בכל זאת, אוכל לסרוק ולהעלות.

איפה מיקמת את מצלמת הרוורס ומה מפעיל אותה? רק שילוב?

אין מחשבות על להתפנק בסאב וכו? ישפר את חייך משמעותית :-)

מצלמת הרוורס מוקמה בפגוש האחורי בהסטה מהמרכז (על מנת שוו הגרירה לא יפריע).
כרגע מפעיל אותה רק שילוב, חשבתי על הוספת מפסק, אבל לא ממש ראיתי צורך בזה.
סאב וכו׳ ? לא ממש. אני צריך תא מטען פנוי....

תשמע אני מתחיל לחשוב לשדרג לקינג
בקצב הזה יהיו פה כל מדריכים לכל השידרוגים והתיקונים האפשריים ...

מגבר יושב מתחת לכיסא נהג ויש אפשרות לסאב שטוח מתחת לכיסא נוסע

אני מתקנתי את המצלמה שלי על הדלת מתחת למספר. זה יותר מסובך לתת פיקוד ממתג מאשר ממנורת הרוורס אבל לדעתי שווה את זה.

לאט לאט אני מבין ש-80% אחוז מהרכב הזה אפשר לפרק עם מברג פיליפס ומברג שטוח. יצא לך התקנה יפה שלי לא יושב בצורה כזאת נקיה נראה כאילו יצא ככה מהחברה, תתחדש.

תודה שי :)

מה השימוש של המצלמה עם מפסק? מבחינת חיווט זה לא אמור להיות מסובך, סה׳כ הוספת + עם מפסק - אפשר גם ליד ראש המערכת, לא צריך דווקא ליד המצלמה, כך שיש + זמין...

כשאתה עמוס והחלון האחורי חסום זו תוספת מבורכת

מתעלק על השירשור.
מחפש רעיונות למיקום מכשיר קבוע בקינג 2007.
כיוםיש ברכב מערכת מולטימדיה מיותרת וגדולה, גודלה כפול ביחס לרדיו דיסק. איני משתמש בה לסרטים או ניווט.
אני צריך רק רדיו_דיסק וחיבור לבלו טוס, כלומר רדיו דיסק בגודל רגיל מספק.
חשבתי במקום המערכת מולטימדיה להתקין אחד מעל השני רדיו דיסק ומכשיר קשר נייח.
יש כאן מישהו שביצע התקנה כזו? החיסרון יהיה לאבד את מסך המצלמת רוורס.

פתוח להצעות אחרות למיקום מכשיר קשר נייח. לא מתלהב ממיקום ליד רגלי הנוסע.

Sent from my ME301T using Tapatalk 2

אני לא מול מחשב אבל בטח יש באינטרנט מתאם לזוג מכשירים במקום דאבל דין. בעניין המצלמת רוורס אתה יכול לקנות מראה שהיא גם מסך, יש לי כזה, זה פחות טוב ממסך רגיל אבל עדיין עושה את העבודה

אסף,

זו לא צריכה להיות בעיה.
אין כל בעיה להחליף את הדאבל דין בשני מכשירים שונים.
תכין לך 4 חתיכות פח בגודל של 5X12 ס"מ (עובי 1.5 מ"מ יספיק, אפשר גם פחות)
תכין מהן צורת "ר" כמו המתאם בתמונות אצלי וחבר למכשירים שלך.
זה לא אמור להיות מסובך.
