בניית גלריה מעץ לחדר ילדים

מצוקת נדל"ן? אכן.
המשמעות היא שדירות עירוניות, בסופו של יום, הן בגודל מוגבל וסופי. אבל לדירה בת 80 שנה יש יתרון, כי אולי השטח לא גדול אבל הנפח כן - מימד הגובה הוא הבונוס, עם גבה תקרה של 3.25 מטר בממוצע (כי הרצפה לא ישרה וגם התקרה לא).
אז איך מרוויחים עוד שטח רצפה? חשבנו והחלטנו לבנות גלריה בחדר הילדים, שתהיה בגודל של 3.5 על 1.5 מטר, ותתחיל בגובה של 2.10 (מעל החלון שבחדר). הגלריה היא עבור יותם, כבר גדול ורוצה מרחב פרטי - ועליה מזרן ומדפי ספרים וחפצים אישיים ומקום לרבוץ ולהרגיש גדול.

קובץ מצורף 90232

אחרי תכנון ראשון גיליתי שאין את מידות הקורות שתכננתי עליהן, ובהתייעצות עם מחסן העצים בחרתי בקורות "דק אורן" במידה 140 על 33 מ"מ.
כיוון שאי אפשר לחבר שום דבר לקירות, יש אתגר נוסף. כל הגלריה צריכה לעמוד על רגליים ולא להיות מחוברת לקירות.

התכנון -
ארבע רגליים, כל רגל בנויה משתי קורות מחוברות ביניהן. האחת בגובה מלא, והשניה באורך 2.10 מטר.
לפני שנמשיך מילה על חיבור קורות - הצמדתי את שתי הקורות זו לזו, ובמרחק 35 מ"מ מהקצה, כל 40 ס"מ, פעם קרוב לקצה אחד ופעם קרוב לקצה השני - חיברתי עם בורג דירקטה 70. המרחק של 35 מ"מ מהקצה - כמו בחיבורים לשלדת משאית, במרחק 1/4 מגובה הקורה, כדי לקבל חוזק מקסימלי.
נמשיך...
בכל עמוד שלושה "שיחרורים" בגודל 140 / 33 מ"מ, שבהם מחוברות קורות רוחב.
קורת רוחב אחת בגובה נמוך, שניה בגובה רצפת הגלריה, ושלישית בגובה המקסימלי. בקורת הרוחב בגובה הרצפה חריץ באמצע.
כך נוצרים שני "שערים".
בין שני השערים בכל צד קורות אורך - בצד הצמוד לקיר סה"כ 3 קורות אורך, התחתונה והאמצעים כפולות, העליונה לא.
בצד הפונה לחלל החדר קורת אורך אחת באורך מלא, כפולה. עוד בצד הזה סולם שמהווה חלק מהמבנה, ועמוד נוסף שמחזיק את הסולם וגם את קורת האורך העליונה.
קורת אורך נוספת מונחת בין שתי קורות הרוחב האמצעיות, והיא עם שיחרורים בקצוות, כך שהיא יושבת בחריצים שהכנתי באופן קורות הרוחב. שלוש קורות האורך (אחת בכל צד והאמצעית) תומכות את רצפת הגלריה.

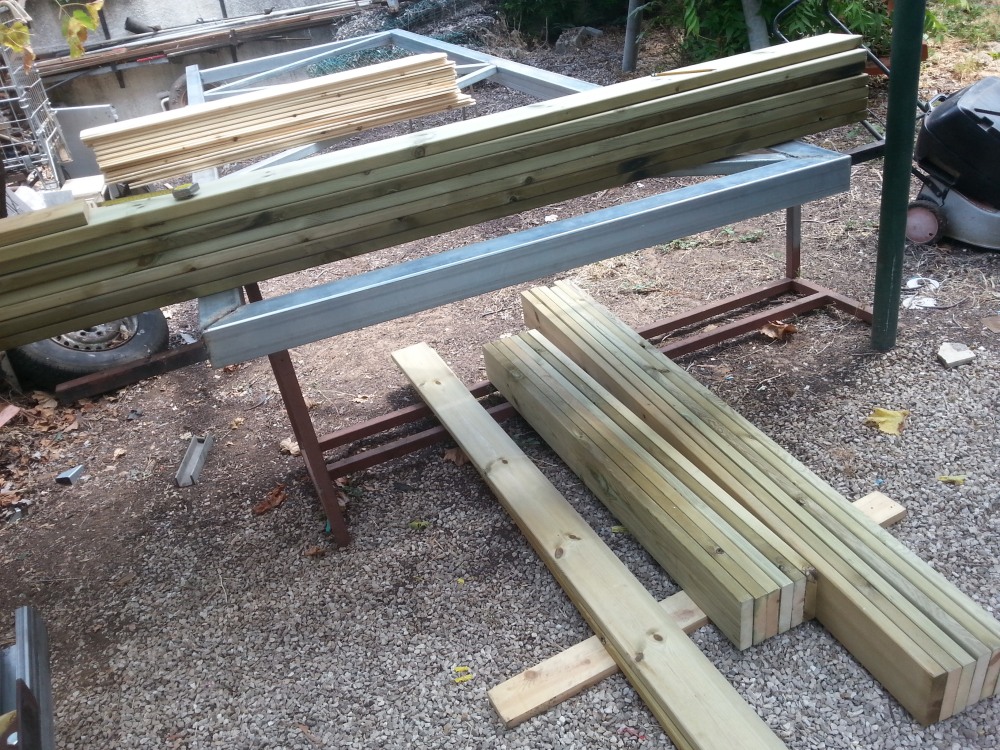

הזמנתי את הקורות חתוכות ממחסן העצים, ומה שנותר לעשות בשלב ההכנה הוא לחבר קורות, לחתוך את השיחרורים, כך שהכל יהיה מוכן ברמה של קורות מכל הסוגים.

קובץ מצורף 90228

קובץ מצורף 90227

את הקורות הנחתי בצורת המבנה וקדחתי חורים משותפים לחיבורים.
אחרי סימון החלקים, הכל הועמס על העגלה, ואחרי שהצלחתי להחנות את הקינג עם העגלה באחד הרחובות הצרים של מרכז תל אביב, העליתי את כל הקורות לתוך החדר והתחלתי בבניה.

קובץ מצורף 90230

ראשית בניתי את שני ה"שערים". החיבורים בין העמודים לקורות הרוחב על ידי ברגי דירקטה.
אז הרמתי את השעקים והכנסתי ביניהם את קורת האורך האמצעית, זו שנכנסת בחריצים. כך למעשה השערים צמודים לקירות, ולא יכולים ליפול.

קובץ מצורף 90226

קובץ מצורף 90235
השלב הבא היה חיבור שאר קורות האורך, כולן, ואז דחיפת המבנה למקומו, צמוד לקיר הרחוק. הסדר הזה חשוב כיוון שהברגים נכנסים כולם מהצד החיצוני.

חשוב לשים לב בשלב הזה כי המשקל למעשה יושב על הקורות הקצרות של העמודים - שום עומס גזירה לא פועל על הברגים. מה שמונע מקורות האורך להסתובב סביב החיבורים וליצור מקבילית הוא ה"ספייסרים" שחיברתי בין הקורות, מעין המשך של קורות העמודים הקצרות. קורות האורך נכנסו ביניהם בכוח (כליבה וקצת עזרה עם פטיש) ולא יכולות לזוז. הברגים רק מהדקים הכל למקום.

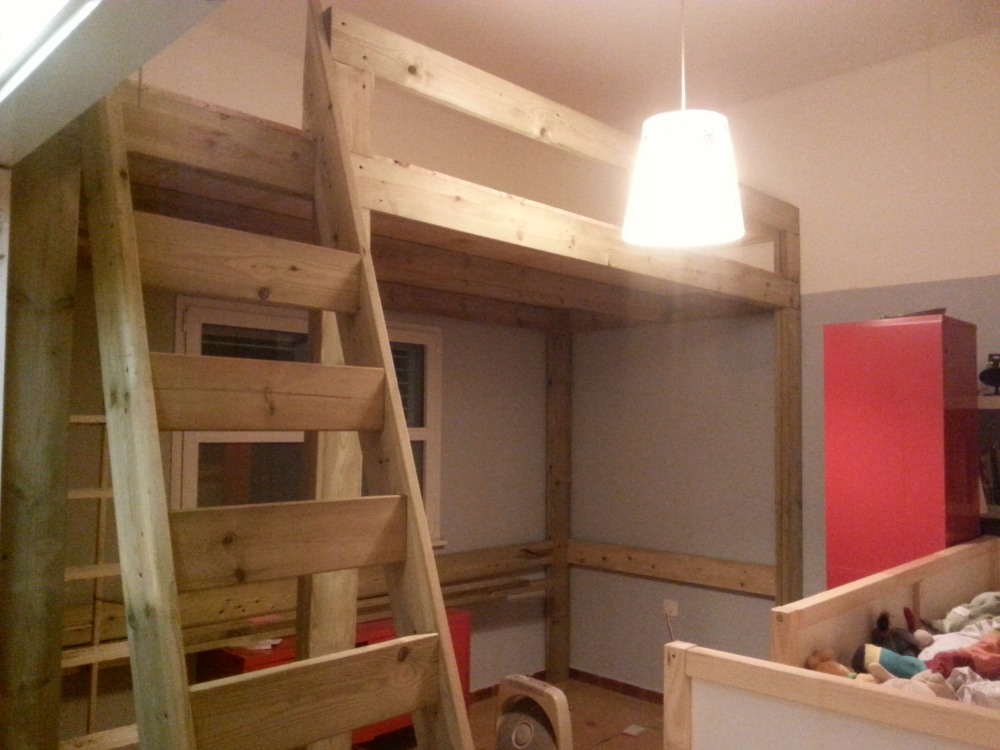

אחרי שהכל מחובר, כולל העמוד השלישי של הצד הקדמי, חיברתי את הסולם והמבנה הפך לקשיח מאוד.

בסוף, חיברתי את כל קורות הגלריה - היו חתוכות מראש לאורך 1.50 והיה צריך חלק מהן לחתוך להתאמה לעמודים ולסולם.

הערה לגבי הסולם - שימו לב שהשלבים שלו "עומדים", זה נותן חוזק רב מאוד, והופך את הסולם לחלק מהמבנה, תומך אותו בשני כיוונים.

עוד הערה.. בהתחלה הרכבתי את הסולם בצד אחד, ואז החלטנו להעביר אותו לצד שני. פירקתי את קורות האורך של הצד הקדמי, הפכתי אותן וחיברתי מחדש כולל העמוד השלישי. לא ביג דיל.

אסף.


קובץ מצורף 90234קובץ מצורף 90233קובץ מצורף 90231קובץ מצורף 90229קובץ מצורף 90236קובץ מצורף 90240קובץ מצורף 90239קובץ מצורף 90238קובץ מצורף 90237קובץ מצורף 90241

- - - Updated - - -

עוד כמה מילים על עלויות - כל העץ 1600 ש"ח כולל מע"מ. 100 ברגי דירקטה 50 ועוד 60 בירגי דירקטה 70.
ועוד כ 150 ברגי עץ לחיבור קורות הגלריה.

שני ימי עבודה לכל ההכנות
חצי יום עבודה להרכבה
ושלוש שכבות צבע למבנה, שתי שכבות לכה לגלריה.



אסף.

יפה מאוד .



עידו

תודה..

אסף.

ממש יפה. הילדים בטח אוהבים את זה

Sent from my GT-N7100 using Tapatalk 2

כל הכבוד - גם על התכנון וגם על הביצוע .

מרשים חיפה. כל הכבוד על כל התהליך.

הבנתי את השיקול לגבי השלבים העומדים של הסולם, אבל מצד שני זה ממש פחות נוח לדרוך עליו... אולי היה כדאי לפחות לחבר שתי חתיכות יחדיו כדי ליצור שלב עבה יותר...

בכל מקרה, שוב, כל הכבוד.

תודה לכולם.

השלבים העומדים אכן לא נוחים למבוגרים.
אבל לילדים רוחב של 33 ממ מספיק כנראה (הם לא מתלוננים). יש מספיק מקום לעבות אם יהיה צריך. אבל בינתיים זה בסדר.

אסף.

כל הכבוד אסף , יצא יפה מאוד ונראה מקצועי .

הסוד הוא בתכנון נכון , שאפו .

נראה יופי

זה שאתה מוכשר, זה לא חדש אז עבודה יפה וזה...

אתה נותן פה רעיון יפה למצוקת נדל"ן שגם אני חווה בימים אלה אם כי בתצורת פינת עבודה ופינוי מחסן... נראה איך איישם אותה אצלי.

מרשים.

חברים.. שוב תודה.

הסוד הוא אכן בתכנון. לקח לי הרבה זמן ומחשבה להחליט על התצורה של הפינות נושאות העומס, ומכאן הדרך היתה פתוחה.

אסף.

אתה יכול לשים מסטיק אקרילי בין החיבורים לקבלת מראה חלק. אנחנו שמים את זה בעבודות מסגרות אחרי גילוון ולפני צבע בהתזה. אולי לעץ יש חומר אחר אבל זה מאוד מוסיף. זה שהשלבים של הסולם עומדים לא מקשה על השימוש?

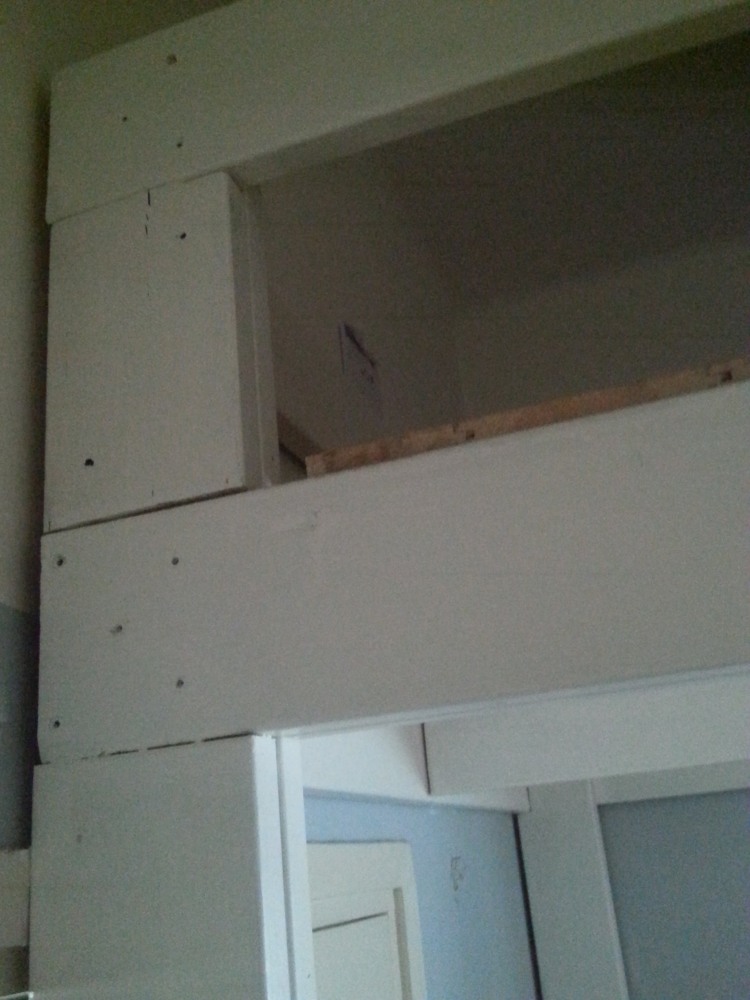

מיכה, אתה צודק בעניין סגירת החריצים - חשבתי על זה אבל בשביל חדר הילדים בדירה שכורה... החלטתי בסוף לא למלא (יש שפכטל ייעודי לעץ), מה עוד שלדעתי העץ עוד ימשיך לעבוד (להתייבש ולזוז) לפחות שנה.

אסף.

ציטוט:

---

נכתב במקור על ידי asafk

הערה לגבי הסולם - שימו לב שהשלבים שלו "עומדים", זה נותן חוזק רב מאוד, והופך את הסולם לחלק מהמבנה, תומך אותו בשני כיוונים.

---

ראשית, ברצוני לברך על היצירה.
ניכר שהושקעה מחשבה רבה בתיכנון והעבודה איכותית וטובה.
יפה מאד!

הערה:
הסולם כפי שתוכנן עם שלבים ניצבים מהווה לדעתי מפגע בטיחותי.
מהתנסות עם מיטת קומתיים דומה שהיתה בשימוש אצלנו כ-10 שנים, אני חייב לציין שהסולם יכול להיות מקור לבעיות ולתאונות.
הדברים אמורים במיוחד לגבי ילדים שלא פעם עושים בו שימוש בחושך ולאחר התעוררות חטופה (חלומות רעים...).
הסולם בראש ובראשונה אמור לשמש לעליה וירידה אל ומהמיטה העליונה. זה תפקידו כשלא פעם הטיפוס והירידה בו נעשים בחופזה ולא תמיד במלוא החושים.

שיקול קונסטרוקטיבי בתיכנון כלל המיטה צריך להיות, לגבי הסולם, מישני בסדר העדיפויות והמחשבה על שמירת הבטיחות בשימוש בו צריכה להיות הגוברת.
כדי להתמודד עם סוגיות קונסטרוקטיביות כאלה ואחרות יש למצוא פתרונות אחרים, לא תוך פשרה בהיבט הבטיחותי.
כדאי לדעתי לנסות לשוב ולכנן מחדש את הסולם כדי לחסוך עוגמת נפש עתידית.

בלי קשר לדברים הנ"ל, נהניתי מהתיכנון והתוצאה.
כל הכבוד!

+
אני מסכים לגמרי על נושא הסולם.

זה פשוט לא נכון, אין בעיה של חוזק גם במידה וזה היה מחובר כמקובל, ואם אתה עדיין חושש אין בעיה לתת את זה כך כחיזוק מתחת למדרך.
תנסה לחשוב מה קורה לילד קטן שנתקע בין השלבים, או חס וחלילה מקבל מכה במפשעה, בין הרגליים מלוח עץ בעובי 33 מ"מ.


אך הרעיון של ניצול המקום פשוט מצויין.

עמדנו בדילמה הזו לפני חמש שנים בערך בחדר של הגדולה,אמנם לא בית שכור אבל בסופו של דבר החלטנו לבנות מדרגות "תקניות" פחות או יותר עם מעקה/מאחז יד.
מדרגות נורמליות תופסות הרבה "שטח ריצפה" של החדר,הפתרון שלנו היה לבטל את ארון הבגדים הסטנדרטי בחדר ולבנות אותו (משולש) מתחת למדרגות.
אם זה מעניין אני יכול להעלות תמונות.

אפשר להוסיף מעקה עשוי חבל, גם קל, גם זול, גם יעסיק את כולם.

פרויקט יפה מאוד.

שאלה:
אחד מהאילוצים שציינת היה שלא ניתן לחבר שום דבר לקיר.
לו יכולת לחבר לקיר, עד כמה היה משתנה הפרוייקט, ובעיקר עלותו ?

היה משתנה משמעותית. כי היה מתחיל ממסגרת מקובעת ל3 קירות בעוגנים מסיביים, וכך הכל יושב על המסגרת. בלי רגליים ובלי חיבורים מורכבים. בערך 8 - 9 מטר חומר גלם היה נחסך וכמה ברגים. סד"ג של 100 שקל..
