בניית מערכת חשמל אחורית בג'ימיני
שלום חברים.
אני מתכנן לשפר/ליצור מערכת חשמל אחורית בג'ימיני.
אני מתחיל מלמשוך כבל נפרד ישירות מהמצבר, כאשר ביציאה מהמצבר על כל כבל יהיה פיוז.

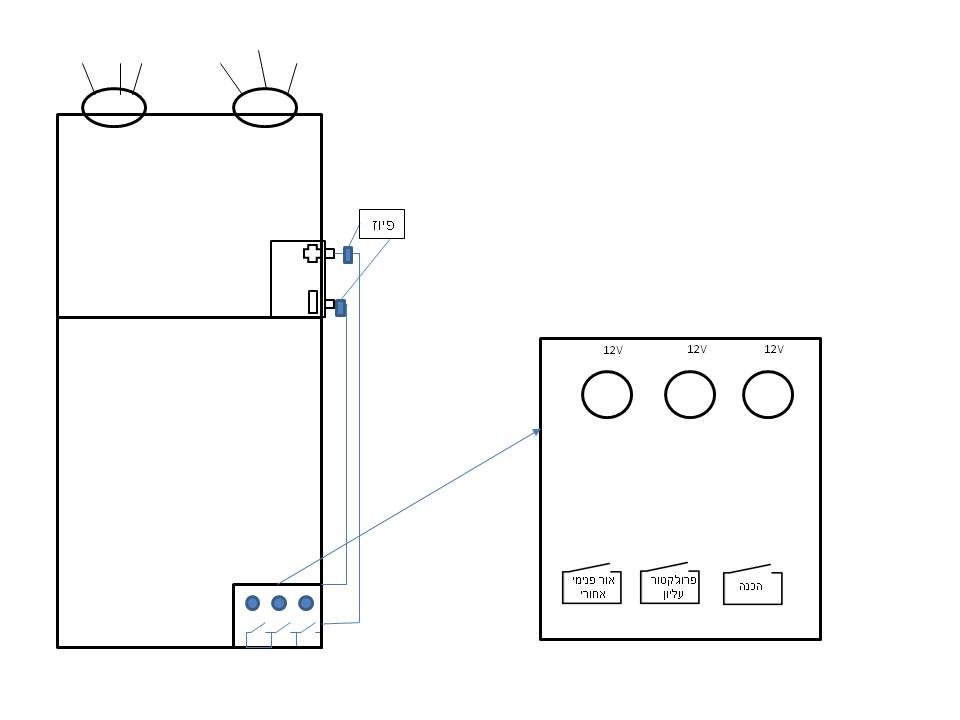

מצ"ב שרטוט (סלחו לי על החובבנות).
קובץ מצורף 91137
נאמר לי שאפשר לעשות את זה גם עם כבל חשמל ביתי? זה לא נשמע לי נכון או בריא. איפה כדאי לקנות כבל רציני וטוב ולא זבל רמקולים כזה נפוץ?
את כל החיבורים אני מתכנן לעשות בלחיצה. הוזמנו סט סופיות+מלחציים. אני רוצה להזמין גם שרינקים, אבל לא ממש מבין איך מכווצים אותם בחום? האם חובה מכשיר יעודי כמו זה:
http://www.lkltd.co.il/web/8888/nsf/...A3E4955416813F
ועכשיו לשאלות החשובות:

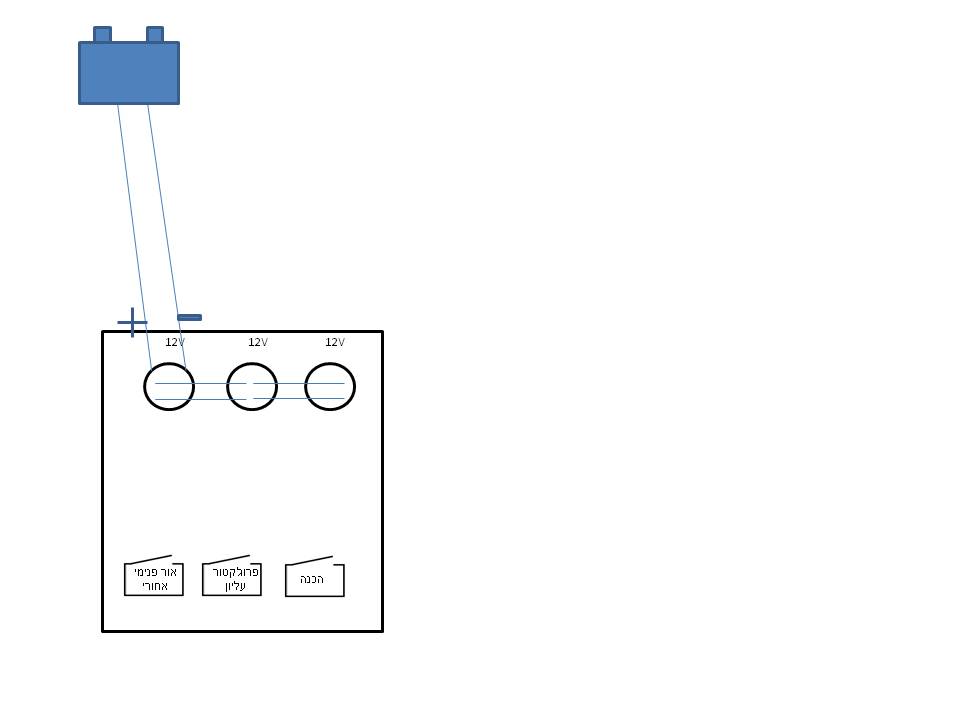

את שקעי המצית אני מבין שאפשר לחבר ל+ ו- ואח"כ לשרשר את שני האחרים, לא מפריע לי ששלושתם יהיו מחוברים כל הזמן והם גם לא תלויים בשום דבר. כל עוד הם לא מחוברים אין צריכה.
לגבי המפסקים זה כבר יותר מסובך. מההבנה הבסיסית שלי בחשמל אני מניח שצריך שלושה מעגלים נפרדים, אשר כל אחד מהם כולל: מקור מתח, מפסק, צרכן. איך אני מפצל מכבל אחד לפלוס וכבל אחד למינוס שלושה כבלים המשכיים (אני לא מצליח אפילו לצייר את זה).
האם יש דרך לחבר בצורה אחרת?
קובץ מצורף 91138

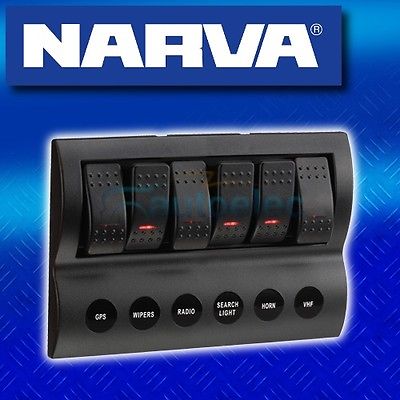

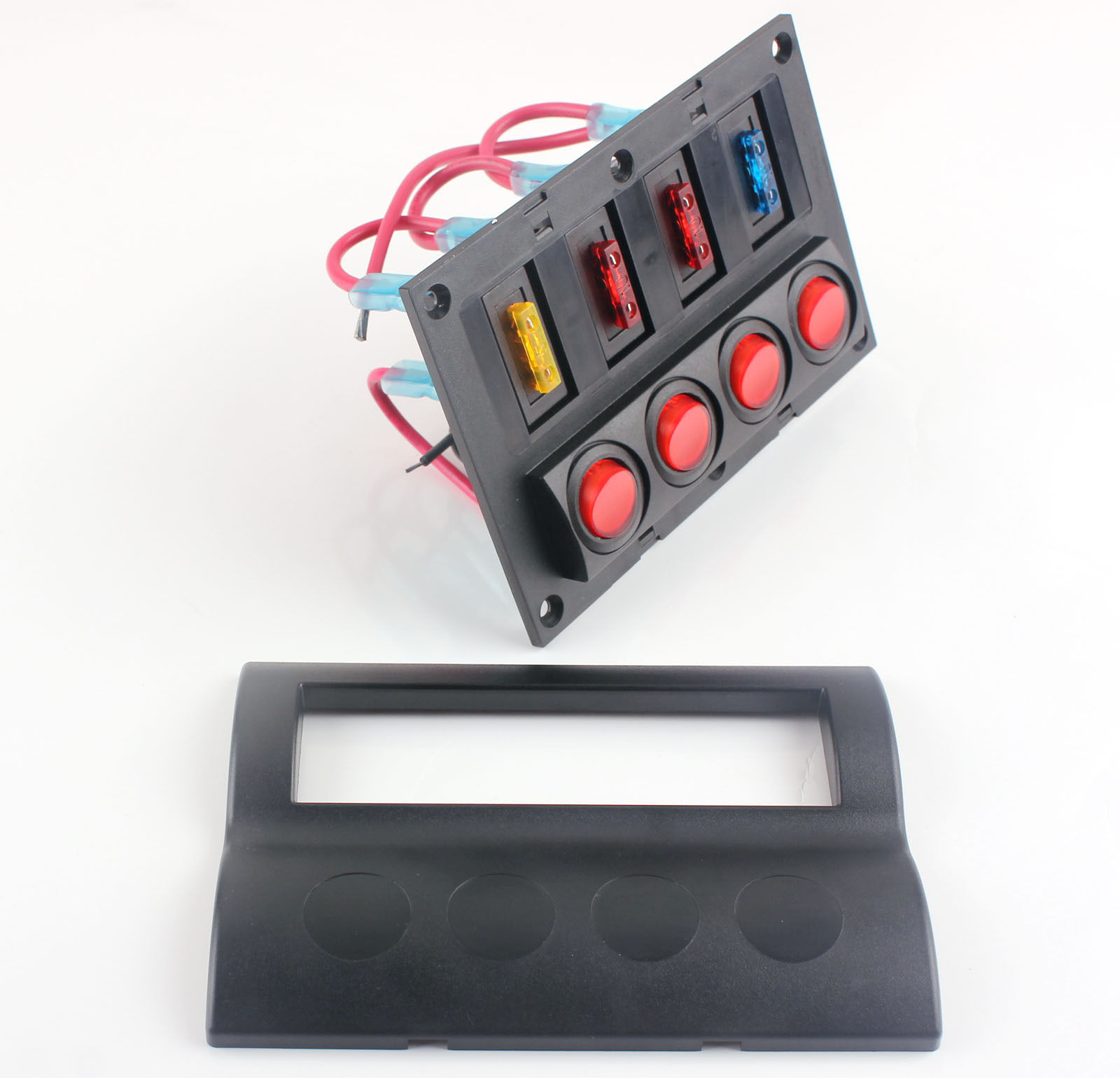

ולשאלה האחרונה: האם להזמין כאלה:
http://www.ebay.com/itm/12V-CIGAR-CI...11220a&vxp=mtr
http://www.ebay.com/itm/20PCS-Led-Do...3D301314740890
או שכמה מפסקים ושקעי מצית אפשר לקנות גם בתב אור?
ושאלה אחרונה: לא חשבתי אבל פתאום זה קפץ לי באיביי ולא יכולתי להתאפק: האם יזה אמיתי? האם יכול להיות ממיר מתח ב70 ₪??
http://www.ebay.com/itm/AUTOMOTIVE-1...3D301314740890
תודה..
תגובה: בניית מערכת חשמל אחורית בג'ימיני
היי אורן,
אצלי בג'ימני כבר עשיתי משהו דומה, אתה מוזמן לראות בגלריה.
לא צריך למשוך כבל מינוס מהמצבר, אפשר לקחת מהגוף (גם לא שמים עליו פיוז).
לגבי איזה כבל להשתמש בו על מנת למשוך חשמל לאחור - ממליץ לך להתארגן על ערכת התקנה של מגבר / משהו בסגנון,
להקפיד כמובן שהפיוז הראשי של הסיפור הזה יהיה כמה שיותר קרוב לחיבור למצבר. ממליץ לעשות סיבוב בחנויות אלקטרוניקה בשד' הרציון בתל אביב.
לגבי הפיצול למספר צרכנים - > הפיוז הראשי ששמים הוא גדול מדי ורחוק מדי, אצלי הוספתי עוד תיבת פיוזים פנימית שממנה משכתי פלוס לכל אחד ואחד מהצרכנים.
אם תפרט לגבי איזה צרכנים אתה מעוניין להוסיף, אשמח לייעץ לך איך לחבר אותם.
לגבי איך לכווץ את השרינקים - מספיק להתקרב אליהם עם מלחם, או עם פן או מצית (ממש ממש בזהירות לא לשרוף).
ממליץ בנוסף ללחיצה, גם להלחים, זה אולי אוברקיל, אבל ברכב שטח שמקפץ לו, עדיף שזה יהיה חזק וברוך.
אצלי באחורה של הג'ימני הוספתי שקע (לטובת המקרר), עוד שני חיבורים לפרוז'קטורים (1 לאחור ו4 לפנים),
חיבור לתאורה פנימית אחורית ועוד תאורה פנימית של הארגז.
שיהיה בהצלחה
רועי
תגובה: בניית מערכת חשמל אחורית בג'ימיני
כמה הערות:
אין צורך ב2 פיוזים ביציאה מהמצבר לכיוון תיבת החיבורים האחורית, מספיק פיוז על הכבל של הפלוס.
סוג הכבל תלוי בצריכה המתוכננת על קופסת החיבורים האחורית, פרט מה אתה מתכנן לחבר שם, כולל הספקים, ותוכל לחשב את סוג הכבל הנדרש.
בכל מקרה, תכנן פיוז עבור כל צרכן בנפרד.
צרכנים בעלי הספק גבוה כדאי להפעיל עם ממסר, לא רק באמצעות מעגל חשמלי פשוט עם מתג. יש באתר כתבה טובה על אופן התקנת פרוג׳קטורים, כדאי שתקרא אותה.
תגובה: בניית מערכת חשמל אחורית בג'ימיני
קיבלתי. תודה.
רועי, איפה אפשר למצוא את הגלריה?
להבנתי בית הפיוזים יעבוד בעצם כמפצל ומכל פיוז יצא פלוס ומינוס ואז זה מעגל פשוט..
תגובה: בניית מערכת חשמל אחורית בג'ימיני
לא רק שאין צורך אלה לא בריא לשים פיוז על המינוס וכמו שנאמר לפני, אין צורך למשוך כבל מינוס אל לחבר לגוף, בגימני אתה יכול לחבר לבורג של המשענת ספסל אחורי.
כבל גמיש אפשר לקנות בחנויות חשמל, עובי הכבל תלוי בזרם ובאורך.
אתה לא חייב מעגל נפרד לכל צרכן אבל כן צריך לפצל אם יש צרכן אחד חזק והשאר קטנים.
תגובה: בניית מערכת חשמל אחורית בג'ימיני
קיט התקנת מגבר איכותי 4 גייג׳ (לא מאוטו דיפו) יתן לך מה שאתה צריך עד לתיבת הפיוזים. הוא טוב עד לצריכה של כ 600w . אם אתה צריך יותר מזה, א 2 גייג׳ וזה כבר קשה יותר למצוא.
תגובה: בניית מערכת חשמל אחורית בג'ימיני
ציטוט:
נכתב במקור על ידי
Redoren
קיבלתי. תודה.
רועי, איפה אפשר למצוא את הגלריה?
להבנתי בית הפיוזים יעבוד בעצם כמפצל ומכל פיוז יצא פלוס ומינוס ואז זה מעגל פשוט..
בבקשה:
http://www.jeepolog.com/forums/album.php?albumid=693
הבנת נכון את עניין תיבת הפיוזים הפנימית.
כל הרעיון הוא כמובן, לבנות מערכת שנפרדת לחלוטין (כמעט) מהמערכת חשמל המקורית של הרכב,
ע"מ לא ליצור עומסים מיותרים.
תגובה: בניית מערכת חשמל אחורית בג'ימיני
ץודה רועי. אכן גלריה מרשימה מאוד.
אהבתי במיוחד את התמונה הזו:
קובץ מצורף 91140
אין כמו כפכפים עם גרביים.
לעניינינו - ר4איתי שכן השתמשת בכבל חשמל ביתי? והוספת ריליים על הכל?
אני מבין שזה לא כניסה אחת ומשם התפצלות אלא יש צורך לפצל את הכבל למלא פלוסים ומינוסים ולהמשיך אותם לאחר בית הפיוזים?
תגובה: בניית מערכת חשמל אחורית בג'ימיני
אני רק אציין שזה לא אני עם הכפכפים והגרביים :)
הכבל חשמל הביתי שהשתמשתי הוא כבל 2.5 עם 3 גידים, היות והייתי צריך למשוך מהתיבה פלוס למפסקים
ואז להחזיר אותו לשני ריליים שעולים למעלה לפרוז'קטורים. (בפועל זה פרוז'קטורים לד, וזה דיי אוברקיל להשתמש בריליים איתם)
לתיבת פיוזים נכנס פלוס אחד, שהתיבה עצמה מפצלת בעזרת פיוזים לכל צרכן בנפרד.
הפלוס לתיבת פיוזים הוא עם כבל התקנה של מגבר - 4 גייג'.
תגובה: בניית מערכת חשמל אחורית בג'ימיני
לא הבנתי מה עשית עם הכבל הביתי..
אותו העברת מקופסת הפיוזים דרך ריליי לפרוג'קטור? או רק מהפיוזים לריליי?
ואיפה הכנסת את המפסקים?
איך הקיט הזה:
http://www.auto365.co.il/product-467...ר_4_Gauge.aspx
תגובה: בניית מערכת חשמל אחורית בג'ימיני
עם הכבל הביתי השתמשתי גם מהקופסאת פיוזים למפסקים (שממוקמים במקום המאפרה)
וגם מהקופסאת פיוזים אל הריליים
וגם מהריליים אל הפרוז'קטורים (בתוך הגגון כמובן)
כשבין הריליים לפרוז'קטורים שמתי גם חיבור מהיר כדי שיהיה אפשר להוריד את הגגון בשעות הצורך או לפני טסט.
לגבי הקיט - אתה לא באמת צריך לקנות קיט, אין לך מה לעשות עם הכבל RCA וסתם חבל על הכסף...
הכוונה הייתה שתשתמש בכבלים כמו שמגיעים בקיט...
תגובה: בניית מערכת חשמל אחורית בג'ימיני
ציטוט:
נכתב במקור על ידי
Redoren
להבנתי בית הפיוזים יעבוד בעצם כמפצל ומכל פיוז יצא פלוס ומינוס ואז זה מעגל פשוט..
פיוז זה לא פלאג דו קוטבי - שמים פיוזים רק על ה + את המינוס אתה יכול לקחת מהשילדה/ גוף (תלוי בזרמים)
דוגמא לקופסאת פיוזים פשוטה
http://www.jeepolog.com/forums/attac...3&d=1410790258
מכאן אתה יכול להתחיל לדמיין
http://www.jeepolog.com/forums/attac...5&d=1410790396
http://www.jeepolog.com/forums/attac...4&d=1410790258
או יותר צנוע
http://www.ebay.com/itm/Waterproof-D...item3f32dc67f8
http://www.jeepolog.com/forums/attac...6&d=1410790619
תגובה: בניית מערכת חשמל אחורית בג'ימיני
ציטוט:
נכתב במקור על ידי
shachar
תודה. זה מה שלא הבנתי.
אז את הכבל של ה+ אני מפצל ל4 ומעביר אותו דרך בית הפיוזים?
מכל פיוז מוציא רק + למפסק ומשם פרוג׳קטור לצורך העניין ואת המינוס של הפרוג׳קטור מחבר ישירות לגוף?
תגובה: בניית מערכת חשמל אחורית בג'ימיני
ציטוט:
נכתב במקור על ידי
Redoren
תודה. זה מה שלא הבנתי.
אז את הכבל של ה+ אני מפצל ל4 ומעביר אותו דרך בית הפיוזים?
מכל פיוז מוציא רק + למפסק ומשם פרוג׳קטור לצורך העניין ואת המינוס של הפרוג׳קטור מחבר ישירות לגוף?
יש כל מני קופסאות
יש כאלו שצריך לפצל לפני ואז כניסה ויציאה של כל כבל
או תיבות שנכנס כבל ראשי שמגיע לכל הפיוזים
ואז היציאות הם נפרדות לכל "מעגל"
הנה דוגמא פשוטה
http://www.jeepolog.com/forums/attac...7&d=1410791085
http://www.ebay.com/itm/Fuse-Box-Int...item589b87b9a6
מהיכן אתה בארץ ?
תגובה: בניית מערכת חשמל אחורית בג'ימיני
גר במסילת ציון (ליד בית שמש) עובד בתל אביב.
חיפשתי באיביי ולא מצאתי קופסת פיוזים שיש לה כניסה אחת.
תגובה: בניית מערכת חשמל אחורית בג'ימיני
עוד דוגמאות
http://www.ebay.com/itm/FUSE-DISTRIB...item1c43fdc29f
http://www.ebay.com/itm/4-Way-Blade-...item27c364634f
אתה חושב שאם תלך ל"פרסי" ביצחק שדה, או לאחד משכניו תוכל למצוא משהו ולמשש בידיים
אני באזור מודיעין אם תרצה עזרה
הטלפון רשום ליד השם
תגובה: בניית מערכת חשמל אחורית בג'ימיני
if you go to Yitshak Sade area, go to Mantzur and Gal-Or, not to the Perissian brothers.
no hebrew on the keepod.org OS... :(
תגובה: בניית מערכת חשמל אחורית בג'ימיני
Thank you for the effort!
