בניית מגירות וארגון תא מטען באיסוזו טרופר

הי,
דיי הרבה זמן שאני מבקש מאח שלי (נגר בחסד) לבנות לי מגירות לצורך ארגון תא המטען של הטרופר,
אחרי משהו כמו 3-4 חודשים יצא שהיה לו יום בלי הרבה עבודה, אז הלכתי.

רציתי כמה מגירות נשלפות במקום ארגז האוכל וציוד המטבח, מגירה נשלפת למקרר ולג'ריקן מים ומקום נגיש לשולחן המתקפל ושהכל יהייה זמין ובלי יותר מידי קשירות- אלו היו ההגדרות החשובות לי, כל השאר, איך שיסתדר...

קניתי שתי פלטות בירץ' (ליבנה) 12 ממ', הבירץ נבחר מאחר והוא דחוס יותר מפלטות הסנדוויץ שקיימות היום בשוק ולכן חזק יותר
בדיעבד הייתי צריך 3 פלטות אז קניתי עוד פלטת סנדוויץ' 12 ממ' ששימשה כפלטה תחתונה ועליונה של הגישטל וחזית אחורית של חלק מהמגירות.

להלן פירוט הפרוייקט:

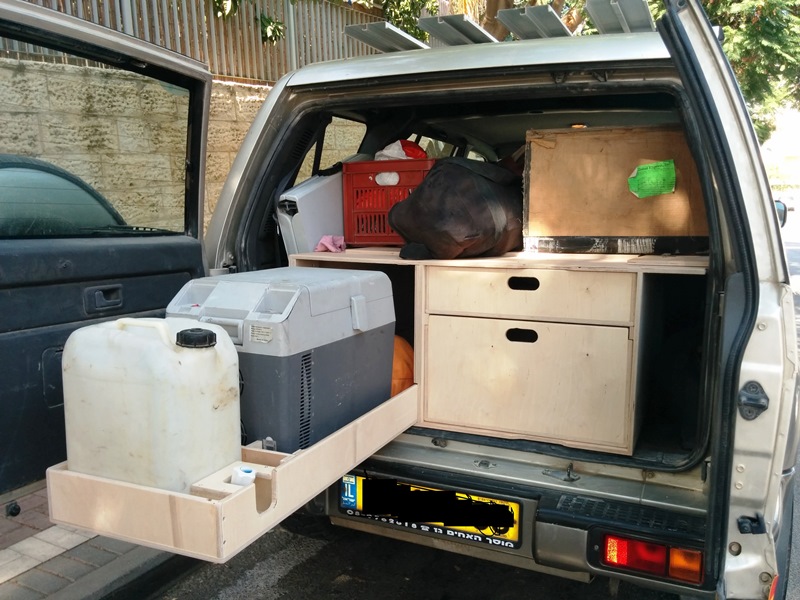

מגירה אחת ארוכה, נשלפת, ללא מסילות, שמיועדת למיכל המים ולמקרר, בגלל/בזכות גודל תא המטען נשאר מאחור עוד משהו כמו 30 סמ' לשימוש חופשי, יענו freestyle :cool: בחלקה האחורי של המגירה.
בין הג'ריקן למקרר הוא עשה מחיצה נשלפת כדי שהג'ריקן לא יזוז.
קובץ מצורף 91559

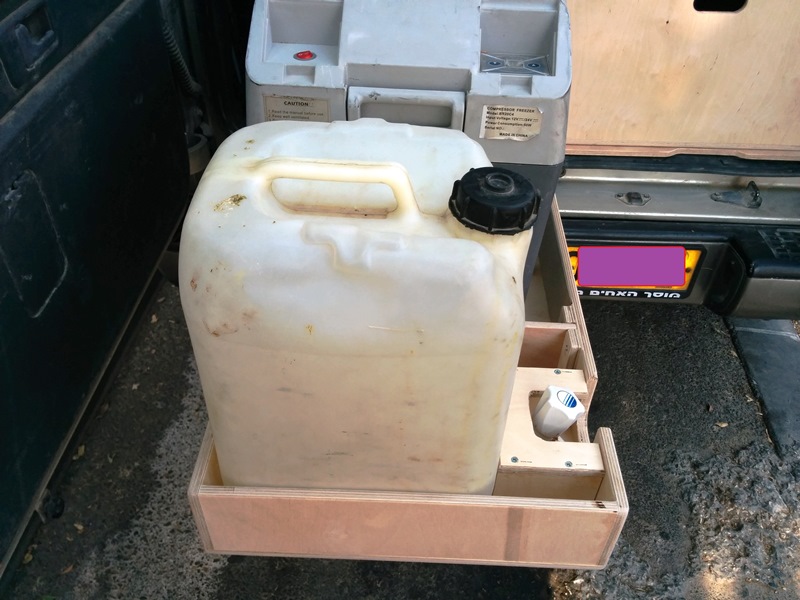

בנוסף, בנה אחי מעין ספייסר ששומר על המיקום של הג'ריקן בתוך המגירה כאשר היא סגורה
קובץ מצורף 91560

כשצריך להשתמש במיכל המים מעבירים את הספייסר לחלקו האחורי של הג'ריקן
קובץ מצורף 91566

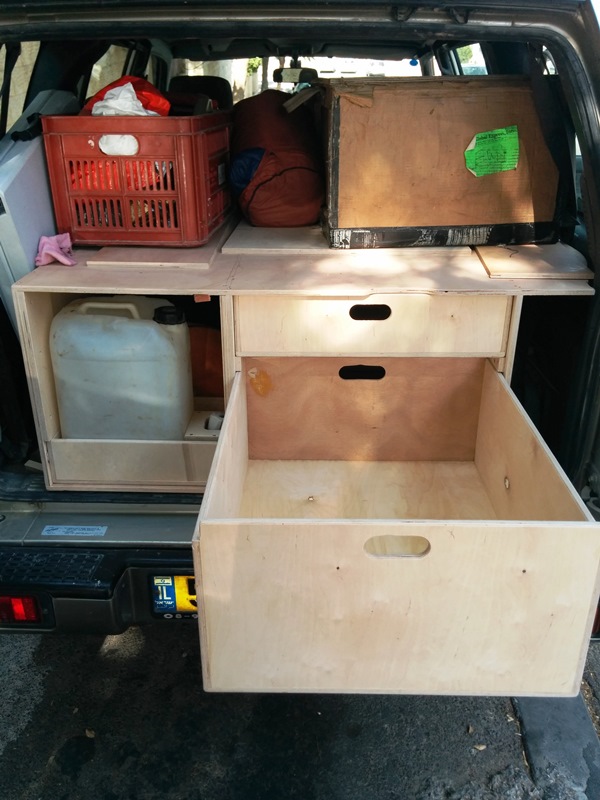

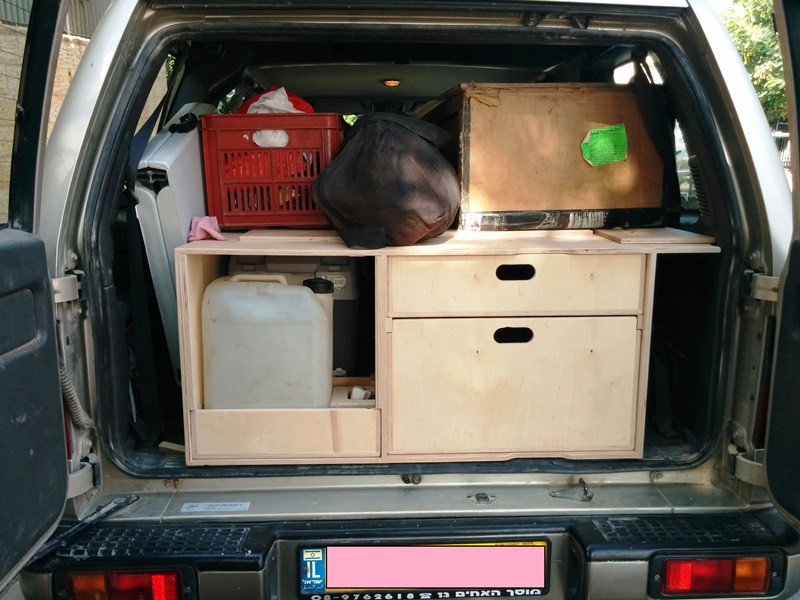

מגירה תחתונה גדולה שאמורה להחליף את קופסת המטבח, נשלפת החוצה עם ידיות אחיזה משני הצדדים (קופסת הקרטון שנמצאת על המגירות בצד ימין זו קופסת המטבח שמוחלפת)
קובץ מצורף 91564

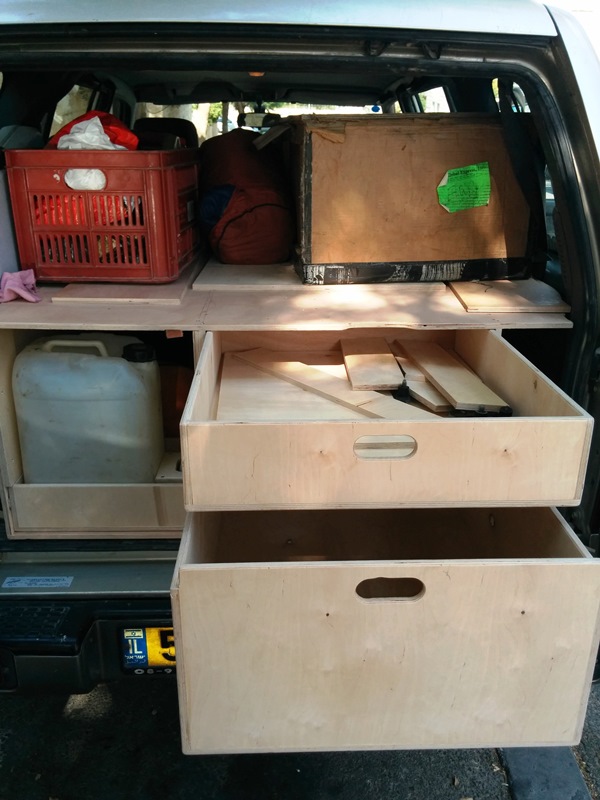

מגירה עליונה, נמוכה יותר, גם היא נשלפת החוצה עם שתי ידיות נשיאה
קובץ מצורף 91565

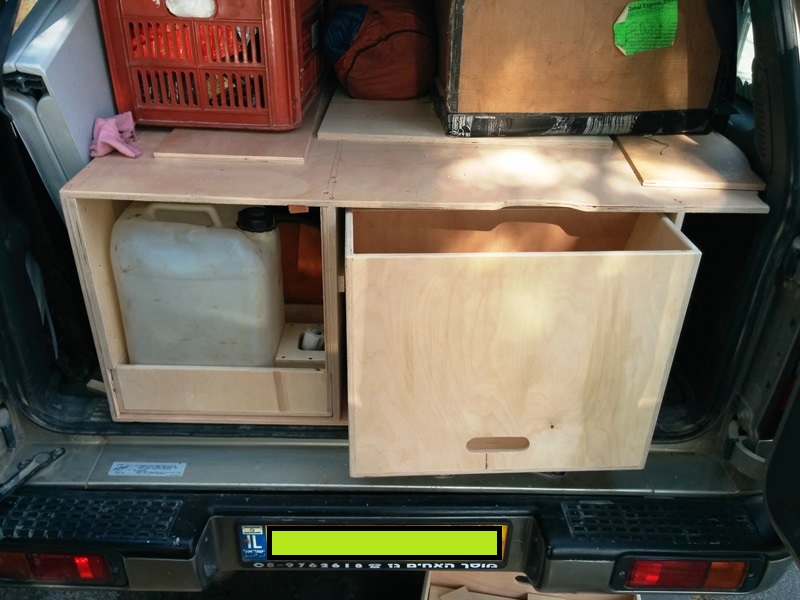

מאחורי שתי המגירות ישנה עוד מגירה שמתחבאת, שם נאחסן את הציוד שצריכים פחות כמו כלי עבודה, שמנים וכאלה.
וכשנגיע לשלב שצריך להשתמש בציוד שיאוחסן שם, בכל מקרה זה יהיה שלב חרא, אז לא משנה כמה עמוק תהייה המגירה, או כמה עמוק החרא :mad:
קובץ מצורף 91563

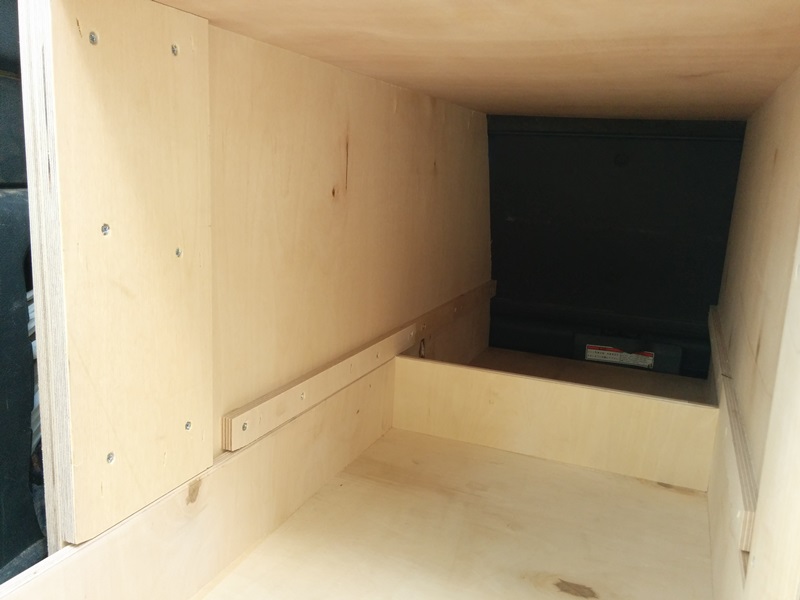

תקריב (קלוזאפ) של המגירה הפנימית
קובץ מצורף 91569

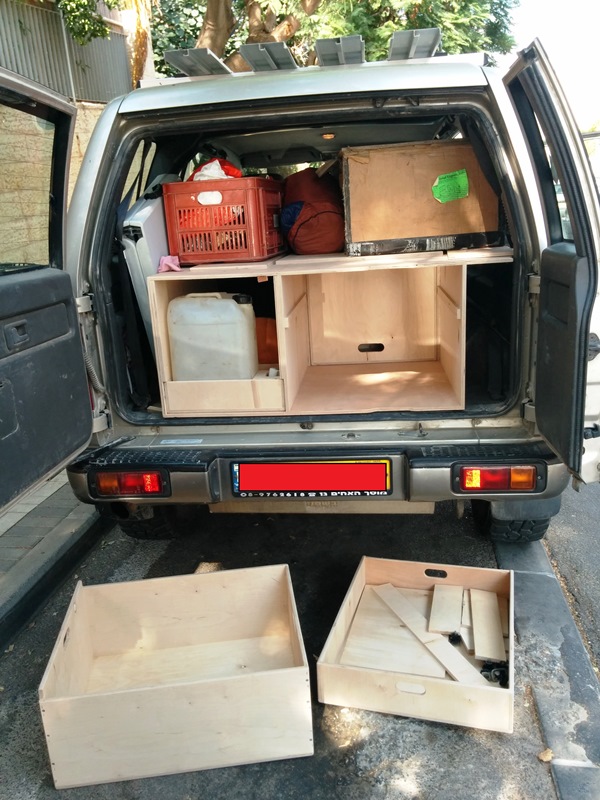

על הרצפה ניתן לראות את שתי המגירות הקודמות
קובץ מצורף 91561



בצד ימין נשאר מקום לארבעה כיסאות מתקפלים ובצד שמאל המקום של השולחן המתקפל

קובץ מצורף 91567


יש עוד דברים שאפשר וצריך לסדר, כמה נקודות עגינה על החלק העליון של הארגז לטובת קשירה של תיקים, מחצלת וכו'
כל המתקן הזה שליף בתוך שתי דקות.
זהו...

יפה מאד!

הערה אחת:
תעשה חורי אוורור, ורבים, בדופן של ארגז המקרר- עבודת המקרר מייצרת הרבה חום, שצריך לפנות כדי שהמקרר יעבוד טוב.

יפה ויצירתי, יש לא מעט מקום שם בטרופר.

אגב, אתה מתכנן גם לצפות את הפלטות או להשאיר את זה ככה ?

סביון, אתה בונה על המשחזת?... :)

יפה מאוד! בעיקר אהבתי את הפתרון להגנה על ברז הג'ריקן. (אין כמו ניקוי רטוב לא מתוכנן של תא המטען עם 20 ליטר מים ספוגים בשטיח...)
ממליץ לשים שטיח על החלק העליון. יעשה הרבה פחות רעש וימנע מעט החלקה של הציוד.

איל

איזה יופי. זה באמצעים ביתיים או מקצועיים?

(אגב, שכחת לטשטש את המספר בתמונה מספר 7..) (;

סביון, תסגור את המגירה הימנית העליונה עם פלטת אלומיניום נשלפת (או נפתחת הצידה עם ציר ספר) כדי שתשמש אותך בתוך שולחן עבודה/בישול.
(צריך לאבטח אותה לתושבת או המסגרת)

ציטוט:

---

נכתב במקור על ידי Redoren

איזה יופי. זה באמצעים ביתיים או מקצועיים?

(אגב, שכחת לטשטש את המספר בתמונה מספר 7..) אין לי מושג על מה אתה מדבר... (;

---

לא, אלו לא אמצעים ביתיים אלא בנגריה של אח שלי.

ציטוט:

---

נכתב במקור על ידי אבנר ברוך

סביון, תסגור את המגירה הימנית העליונה עם פלטת אלומיניום נשלפת (או נפתחת הצידה עם ציר ספר) כדי שתשמש אותך בתוך שולחן עבודה/בישול.
(צריך לאבטח אותה לתושבת או המסגרת)

---

אחלה רעיון,
לא יודע למה לא חשבתי על פלטה קטנה שתשמש כשולחן עבודה...

נראה מעולה :)

לא הצלחתי להביא, אם המגירות ללא מסילות, איך הן מוחזקות בקצה שלהן? (המגירה של המקרר באופן ספציפי)

רועי

ציטוט:

---

נכתב במקור על ידי liontamer84

נראה מעולה :)

לא הצלחתי להביא, אם המגירות ללא מסילות, איך הן מוחזקות בקצה שלהן? (המגירה של המקרר באופן ספציפי)

רועי

---

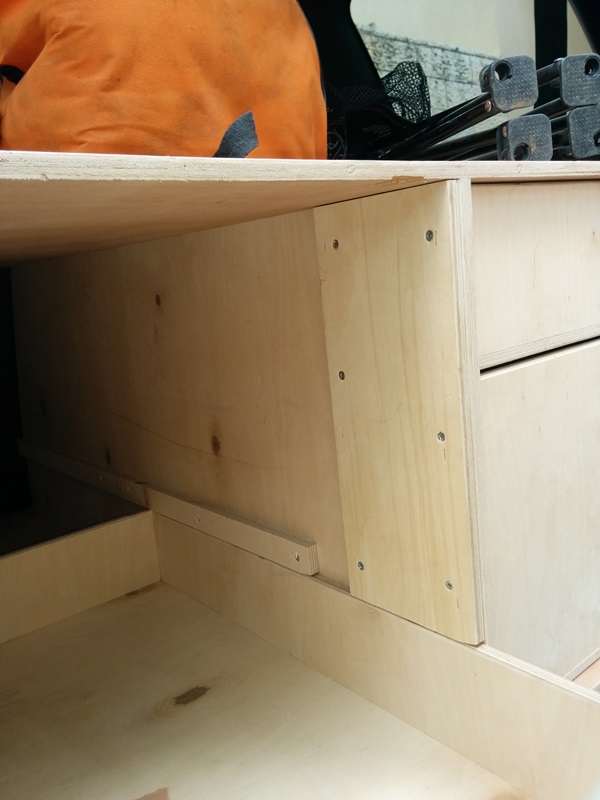

פס עץ שמשמש כקונטרה מעל המגירה

סביון
סחתיין עליך
לפי הבנייה אתה לא הולך לוותר על הנבלה בזמן הקרוב .... אז כנראה שהשד לא נורא כלכך ;)
אתה לא צריך אף אחד מהכסאות האחוריים??
אגב את השמנים וכלי העבודה אתה יכול לאחסן בחלל משולש שנוצר בין דופן הארון לבין הספסל האחורי ולגשת לשם מהספסלים שהמשענת שלהם מתקפלת בקלות (מקווה שהשארת מעט מרווח כין הארגז לספסל )
יש לך תא איחסון מצויין מתחת לספסלים האחוריים - מקורי מהיצרן ובנוסף אתה יכול להשתמש בחלל הדלת האחורית הקטנה אם תחליף את הפלסטיק היפני בכיסוי עם דלת קטנה ....
את מיכל המים יכולת למקם על הדלת הקטנה מבחוץ ובכך להרויח עוד מקום
אחלא פרוייקט נצביע עבורך שתזכה במשחזת

נראה יפה. ברכותיי.
ויחד עם זאת:
המקרר והג'ריקן שוקלים 40-50 ק"ג?
אני חושב שבמוקדם או מאוחר אתה תרצה לשים שם מסילות למשקל כבד, או לפחות משטח החלקה כלשהו.
באופן כללי, לדעתי הלא מקצועית, המרווחים בכל המתקן הזה קטנים מדי, ועם השנים והתזוזות ואולי גם עבודה של העץ (למרות שהוא בירג' ) , אתה תגלה שאתה מתקשה לתפעל את המגירות.

חנן, בהחלט יכול להיות שאתה צדק,
אם יהייה קשה מידי לפתוח ולסגור נשתמש בספריי שמן/פראפין או משהו כזה, אם יהייה כבד מידי לג'ריקן והמקרר נשים מסילות,
ובמקרה הכי קיצוני, הרי הארגז עשוי מעץ ועץ נשרף מהר...

שמוליק, השד לא נורא כל כך, במיוחד אחרי שתכיר את חמותי

רועי, מצ"ב תמונות
קובץ מצורף 91574

קובץ מצורף 91573

קובץ מצורף 91575

יפה מאוד! חשיבה יצירתית
זה מקובע לרכב? כשפתחתי אצלי את שני המגירות אחרי שהעמסתי בציוד כל העסק איים ליפול החוצה מהרכב.
השלב הבא - מצלמת רוורס.

זה נראה ענק!
מה העומק של המגירות?

כמעט שנה אחרי - סביון מה אומר ? איך זה שרד את השנה ? חשבת להשקיע קצת בצביעה לצורכי הגנה על העץ ?

אגב, במציאות זה נראה ענק הרבה יותר מבתמונות. וחסון מאד. עבודה טובה מאד של אחיך.

ציטוט:

---

נכתב במקור על ידי opl

יפה מאוד! חשיבה יצירתית
זה מקובע לרכב? כשפתחתי אצלי את שני המגירות אחרי שהעמסתי בציוד כל העסק איים ליפול החוצה מהרכב.
השלב הבא - מצלמת רוורס.

---

נתחיל מהסוף, אין שלב הבא...

לא נופל כי זה בנוי ברוחב ובצורה כזו שכדי להכניס את זה יש צורך להטות באלכסון

ציטוט:

---

נכתב במקור על ידי liontamer84

זה נראה ענק!
מה העומק של המגירות?

---

אין לי מושג... אבל אם תרצה אמדוד ואכתוב,
רק תבקש ואצא בשמש היוקדת למדוד...

ציטוט:

---

נכתב במקור על ידי GodsFather

כמעט שנה אחרי - סביון מה אומר ? איך זה שרד את השנה ? חשבת להשקיע קצת בצביעה לצורכי הגנה על העץ ?

אגב, במציאות זה נראה ענק הרבה יותר מבתמונות. וחסון מאד. עבודה טובה מאד של אחיך.

---

שרד מצויין, עובד מצויין ועדיין לא נראה כי משהו השתנה יותר מידי במרווחי העץ.
כן, מתכנן צביעה כזו או אחרת או משיחה בשמן פשתן כבר מהיום הראשון, אבל עדיין מתעצל...

סביון, נראה ממש מצוין.
שאלת תם: מדוע כולם מעדיפים לבצע את העבודות האלה מעץ ולא ממסגרות אלומיניום/פח?
הרי עץ יותר כבד, נוטה להישבר או להיסדק
