עזרה בחיווט מפסק/speed controller למנוע 220V

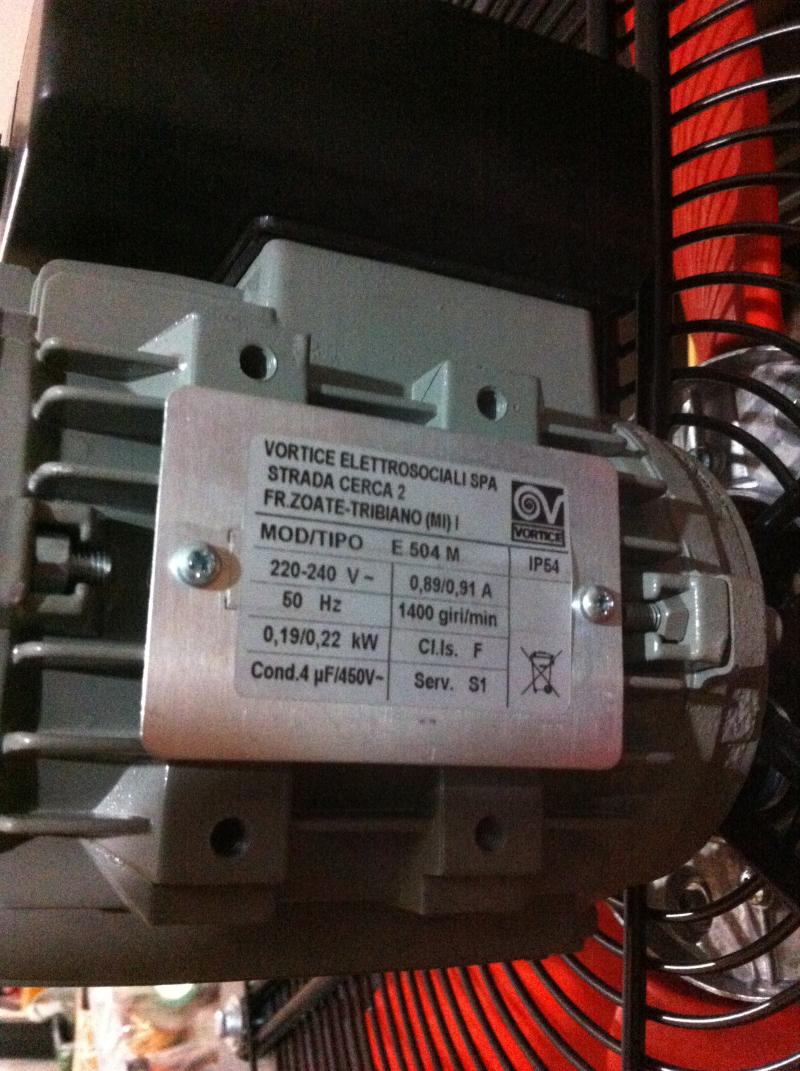

מנוע 220V עם מאוורר גדול תעשייתי - 1400סלד בערך עושה רעש חזק מאוד ,

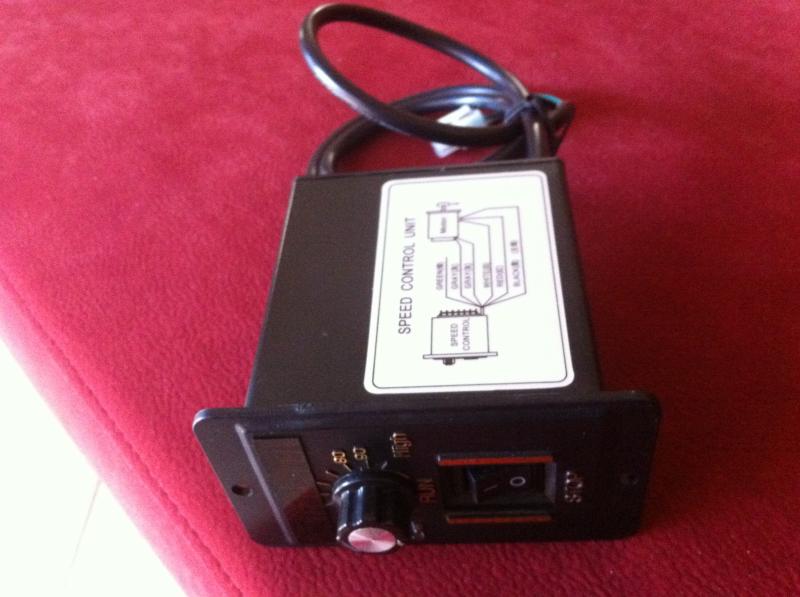

הזמנתי speed controller מאיבי , כמובן הגיע עם דף בגודל בול הכל סינית , בלי שרטוטים ורק סכמה קטנה על המוצר עצמו

יש במנוע משהו כמו חמישה חיבורים שונים בקופסת חיבורים שלו , וגם זה בערך המספר חוטים שיוצאים מהcontroller

השאלה מה מתחבר למה ?

מי מזהה מה עושה כל חוט , או יכול לעזור קצת עם המושגים ?

מה זה CW לעומת CCW ?

בציור יש שלושה חוטים שמתחברים למנוע - לחלק האמצעי שלו, ושניים לצד - מה ההבדל הלוגי בין צד המנוע לאמצע שלו ?

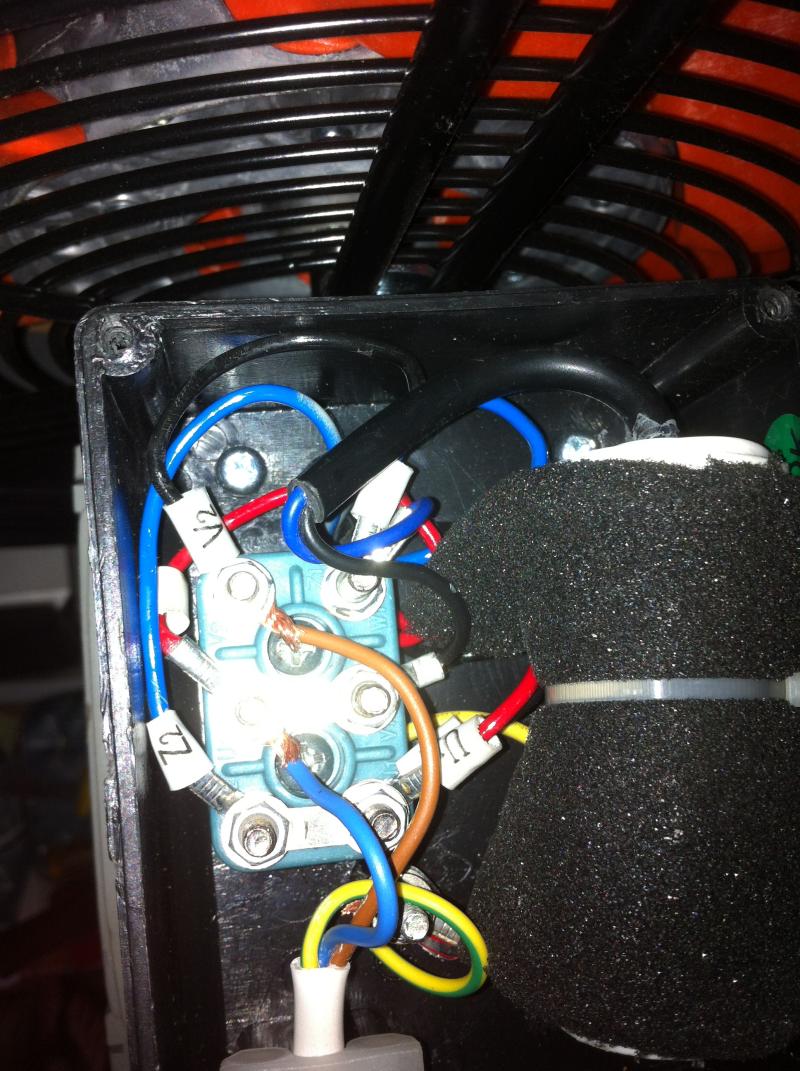

בתוך הקופסת חיבורים של המנוע , שני החיבורים הכי תחתונים מגושרים אחד לשני (אדום ותכלת) ושני אלה שמעליהם מגושרים אחד לשני (מחוברים חוטים אדום שחור ותכלת) החוטים בקופסה מסומנים עם אותיות : U1, U2 , Z1, Z2 , V

בחיי הסינים האלה דפוקים ...

קובץ מצורף 92936קובץ מצורף 92937קובץ מצורף 92938קובץ מצורף 92939קובץ מצורף 92940קובץ מצורף 92941

טוב יש התחלה -

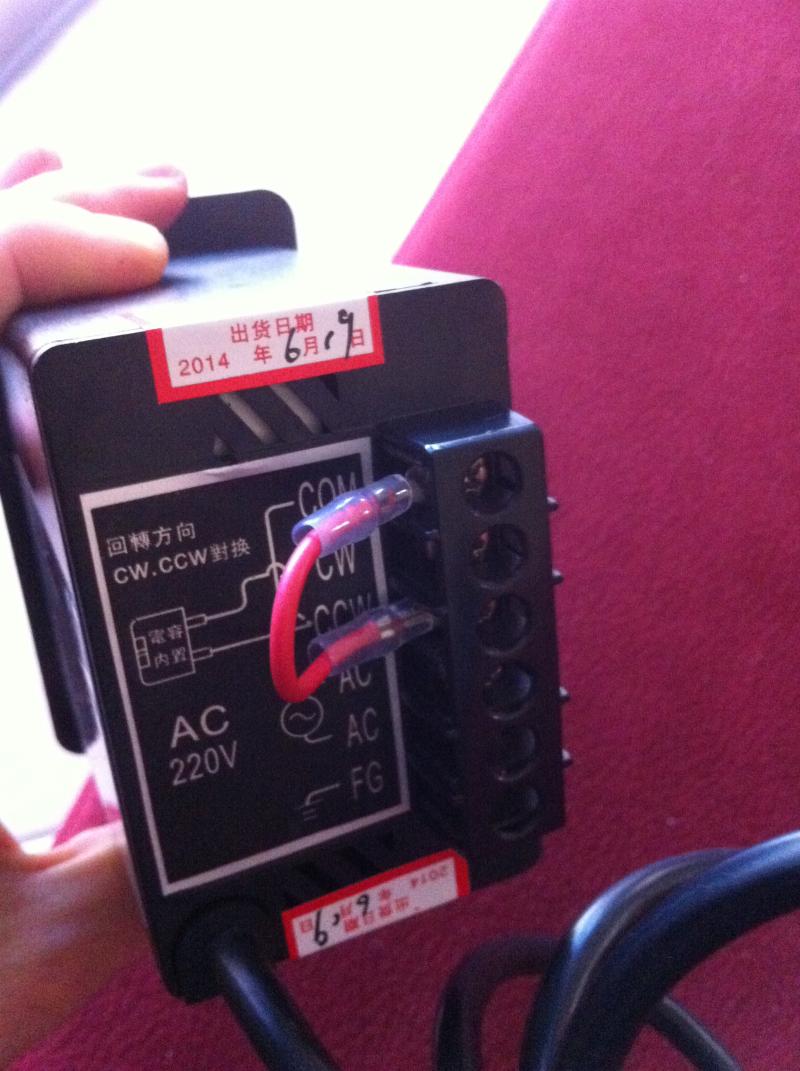

CW לעומת CCW זה פשוט עם כיוון השעון ונגד כיוון השעון ,
והחוט המקשר שם לכיוון COM קובע פשוט את כיוון הסיבוב.
יש עוד שני חוטים של AC - כניסת מתח ועוד חוט הארקה.
זה בפלטה השחורה מאחורי ה SPEED CONTROLLER

עכשיו נישאר החוט הארוך יותר שיוצא ממנו לכיוון המנוע - למפות כל חוט שם ...
למישהו יש רעיונות ?

צבעים :
קבוצה ראשונה :
אדום שחור לבן

קבוצה שנייה שני אפורים ,
וירוק (כניראה הארקה)

CW ו CCW זה כיוון הסיבוב-עם כיוון השעון ונגד כיוון השעות.
המנוע חד פאזי נכון? מתחת לספוג השחור יש קבל?

כן - המנוע חד פאזי ,
ומתחת לספוג השחור יש קבל ...

זו הדיאגרמה שנימצאת על הקופסת חיבורים שעל המנוע ,

זה מנוע שיודע לעבוד גם חד פאזי וגם תלת פאזי ...

במקור מחובר ל AC בחיבורים N , L
והשאלה לאיזה מקום לחבר את שלושת החיבורים שמגיעים מהקונטרולר ,
צבעים שחור אדום ולבן?


קובץ מצורף 92952

אני לא מצליח לפענח את החיבורים או בכלל להבין לאיזה סוג מנוע הבקר הזה מיועד. יש סיכוי שאתה שולח קישור לדף שבו מופיע הפריט למכירה?

זה הבקר :

The series of 6~250W speed controllers are used in matched AC speed control motor (have been offered too).The speed adjustment range is 150-1350rpm.STOP means motor stops running not the power off; extra power switch is needed if necessary. Indicate light will light when power on.Product Name: AC Digital Motor Governor;
Power rate: 250W; voltage: 110V/220VAC;
speed control range: 150-1350r/min
weight: 333g;
item number:66451220012@TD757@495

http://www.ebay.com/itm/1Pcs-1350rpm...:X:RTQ:US:1123


זה המנוע :

http://www.vortice-export.com/images/trasp.gif

Low-pressure plate axial fans. • Suitable for business or industrial buildings such as garages, plants, gyms, dry-cleaning establishments and wood-working shops, etc. • Single phase model. • Asynchronous induction motor with IP44 protection and ball-bearing-mounted rotor and double grease seals. • Wing-profiled blades to reduce air-turbulence noise, with high-strength, high-stability polypropylene blades and die-cast aluminium hub. • Sheet-metal, polyester-paint-protected frame with double intake nozzles with a streamlined cross-section. • Circular metal protection grille, with black epoxy-polyester paint finish, which can be easily removed for cleaning and maintenance. • Speed regulated by optional speed controller. • Ambient temperature limits: –25°C min. +70°C max. • Protection rating motor: IP44. • Insulation calss: Cl.I.

Absorbed Current at 220 V (A) 0,90 Absorbed Current at 240 V (A) 0,92 Nominal Diameter (mm) 500 Frequency (Hz) 50 IP 44 Motor IP protection IP 55 Insulation Class II° Number of Poles 4 Weight (Kg) 8,6 Absorbed Power at 220 V (W) 200 Absorbed Power at 240 V (W) 220 Ambient temperature (°C) 70 Max Temperature of Exhaust Air (Continuous Operation) 70 Voltage (V) 220-240

http://www.vortice-export.com/images/trasp.gif

http://www.vortice-export.com/defaul...=&idTipologia=

אתה יכול לנסות לשאול את המוכר-אבל לא בטוח שתקבל תשובה מחכימה.
קצת חפרתי ולא הגעתי למסקנה חד משמעית לגבי הבקר הספציפי שלך אבל מצאתי בקר דומה:
http://www.crestmi.com.au/speed_controller.php
כפי הנראה שני האפורים משמשים למשוב-שכנראה אין לך לכן אתה לא מחבר אותם לכלום. את החוט השחור אתה אמור לחבר לאחד החוטים ואת האדום או הלבן אתה מחבר לחו השני-תלוי בכיוון הסיבוב הרצוי. (אם לא מסתובב -נסה לנתק את השחור ולהשתמש רק באדום והלבן)
אני מקווה שזה לא יגרום לשריפה של הבקר :).

תודה !

אני אדווח בהמשך על התוצאות ...

אחרי הרבה בדיקות עם אבומטר ,
התנגדות ומתח אחרי שהבקר חובר לחשמל,
יש פיצוח - כמו שאמרת , חובר הלבן והשחור ,
ואפילו מסתובב לכיוון הנכון !

תודה!
