שרטוטים איזומטריים

לצורך פרוייקט מסוים, אני מחפש שרטוטים/איורים באיזומטריה של:

ג'יפ רנגלר JK
פורד F150 החדש
שברולט סוואנה
פורד אקונוליין
איווקו LMV (רכב צבאי)
משאית מרצדס אטגו/אקטרוס

אני יכול לשרטט בעצמי, אבל חבל לי על הזמן שאצטרך להשקיע בזה... יש למישהו מושג איפה משיגים דבר כזה?

לא תמונות רגילות (כאלה יש לי)

כמה מדויק זה צריך להיות? אפשר לעשות מניפולציות ממוחשבות על תמונות, כך שישארו רק הקוים.

צריך דיוק סביר ברמת הפרופורציות הכלליות, לא חייב ברזולוציה של הברגים והאומים וציור פני הסוליה בצמיגים.....:rolleyes:
אבל כן חשוב שיהיה באיזומטריה (30 מעלות לשני כיוונים) או משהו שמזכיר איזומטריה.

תהיה יותר מדויק (שלד,בודי,מנוע,גיר,פרטים,)??

בודי.
גלגלים ופרטים נוספים אני משלים לבד. אבל הפרופורציות של בודי/קבינה חשובות.


כדי להבהיר במה מדובר - צעצועים לילדים.
העניין הוא מגבלת גודל על מנת להתאים מכוניות צעצוע חדשות לאריזה קיימת מקרטון שהמידה שלה קשיחה, לא ניתנת לשינוי. זה דורש שינויי פרופורציה מסויימים וכאן אני נכנס לתמונה. לעצב את זה כך שלמרות השינויים הלא קטנים המתבקשים, זה עדיין ייראה הכי קרוב שאפשר למקור.

האם ברשותך אוטוקד ,סוליד?

לא. גם לא צריך.

זה לציורים לצורך המחשה, עדיין לא לייצור.

דרור,
ניסית לבדוק את הספרית שרטוטים של גוגל סקצ׳אפ?
אם זה קיים אז המודל ניתן לסבסוב לפרופורציות המתאימות לך.
אני די משוכנע שתמצא שם את מרבית הדגמים

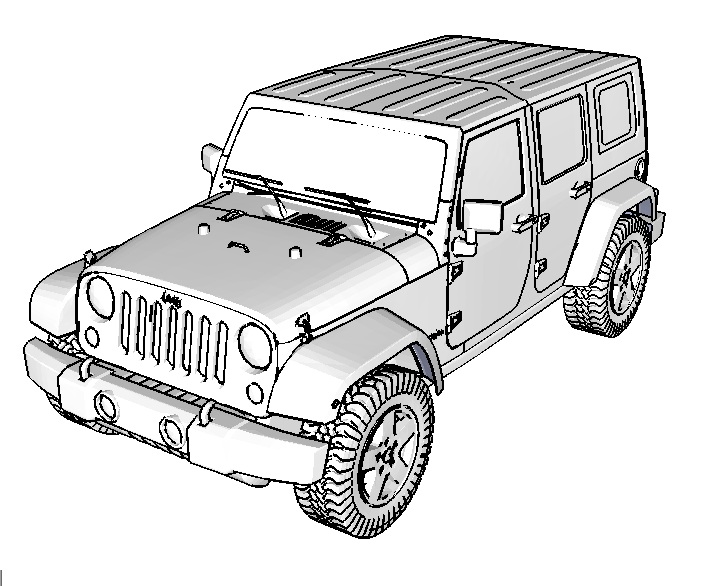

יש מודל ל- SKETCHUP של JK ארוך

http://www.jeepolog.com/forums/attac...1&d=1416291378

כאלה זה מעולה! אם יש באיזומטריה, עוד יותר טוב.

מודל של סקצ'אפ אתה יכול לסובב איך שאתה רוצה ולעשות צילום מסך

דרור,

כנס לספריית המודלים של סקצ'אפ ותחפש.
אתה תמות על זה.....
https://3dwarehouse.sketchup.com/sea...ndClass=entity

במקביל תוריד ותתקין את התוכנה.
בשלב ראשון רק תסובב את המודלים שהורדת.
בשלב שני אם יבוא לך תלמד להשתמש בה יותר לעומק.

תמצא שם בטח שרטוטים להכין לבד חלקים לג'יפ.
פגושים, בוקסות, מגינים ועוד.
חלקם ממש מוכנים למסירה לחיתוך לייזר.

על מנת לסובב את המודל בסקאצ'אפ בדרך המהירה יש ללחוץ על הגלגלת בעכבר ולהזיז אותו ימינה/שמאלה/למעלה/למטה .
על מנת להדפיס יש לבצע " אקספורט" 2D , לשמור בשם ואז להדפיס.
אם אתה צריך הדרכה בסקאצ'אפ דבר איתי .
