נעילה אחורית לא עובדת. היילקס 96

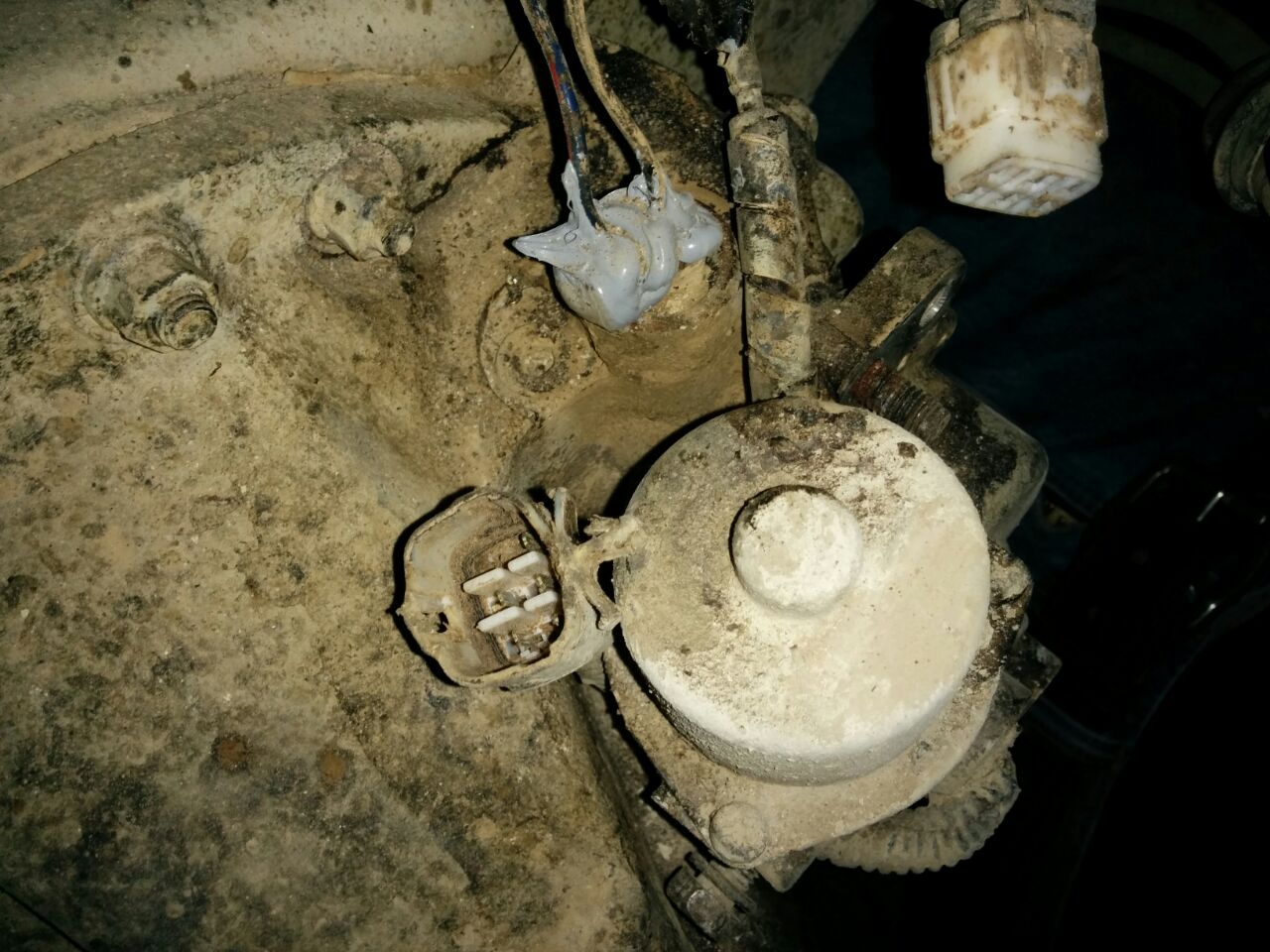

מישהו יכול להסביר לי מה זה כל אחד מהחיבורים על המנוע של הנעילה? מצרף שתי תמונות של החיבורים למנוע.

אם אני רוצה לבדוק שהמנוע תקין איך אני נותן לו זרם ישיר ואיך משחררים אחר כך?
קובץ מצורף 93259קובץ מצורף 93260

טוב, משום מה הלך המחשב... כולו חלוד. שני נגדים התפוררו לי ביד כשניקיתי אותו מאבק (D11 D12 רואים בתמונה)... שאר הנגדים גם חלודים לגמרי וגם כמה דיודות.
לא ברור לי איך הגיעה רטיבות למחשב שככה הוא נראה :(
אני אנסה להלחים נגדים ודיודות חדשות... יש רעיונות אחרים? את הצמה בדקתי ויש רציפות.
את המנוע עדיין לא בדקתי, מחכה לתשובה לגבי לאן יש לתת הזנה ישירה.
מישהו יודע איפה ניתן להשיג מחשב? או לחילופין להחליף את יחידת הבקרה ביחידה אחרת?

בשום אופן אל תתן חשמל ישיר למנוע כאשר הוא מורכב.
זו בדיוק הדרך להרוס מנוע נעילה תקין.
ניתן לפרק את מנוע הנעילה לשניים, להסיר את הפלטה המשוננת של הפיקוד ואז לתת חשמל לשני החוטים הירוקים העבים.
היפוך הקוטביות יגרום להיפוך כיוון הסיבוב.

מחשבי נעילה נדירים בימינו.

אם תצליח לתקן את היחידה שלך, הכי טוב.

מנגנון הפעלת נעילה חלופי יש לי. 500 ש"ח+מעמ.

בברכה,טושי

אביב,
נעילות זה לחלשים...

ניתן לבנות משתי ריליי... ככה בניתי את הנעילה הקדמית שלי

תודה טושי, אבל לא מצאתי אצלי כבלים ירוקים. אתה מתכוון לשתיים שמחוברים אצלי בסיליקון אפור למנוע? או שהם ביוניט של החמישה? ומה זה הכבל הבודד שמלופף עליו איזולירבנד? נשם? הוא לא מחובר לכלום אצלי פשוט מסתיים ליד היוניט שצמוד לבודי.

לפי תגובתך אני מבין שעדיין לא פירקת את המנוע מהביצה.

בברכה,טושי

:) אני מנסה להשיג מודיעין מוקדם

מערכת פשוטה...
תתחיל בפירוק שלושת הברגים שחברים את המנוע לביצה ומשם תתקדם.


Sent from my iPhone using Tapatalk

אני כמעט בטוח שיש לי מחשב כזה 499+מעמ (:

מאיפה אתה?
