פרוייקט חדש - ידית למנוף הרמה
ברשותי מנוף הרמה וחתול, שניהם נפרדים ככה שיש לי 2 ידיות הפעלה ו2 כבלים.
בשלב הראשון אני מעוניין לאחד את הידיות הפעלה לידית אחת, בעתיד הכבלים יאוחדו לאחד ובסופו של דבר תהיה גם ידית אלחוטית (ארדואינו).
לצורך העניין רכשתי ידית חדשה מאיביי.
פירקתי את הידיות הקיימות (רק פתחתי, לא ניתקתי שום דבר) וצלמתי את החיווט המקורי.
שמתי לב שבכל ידית יש קבל, לא ברור לי תפקידו, אשמח להסבר.
תמונות:

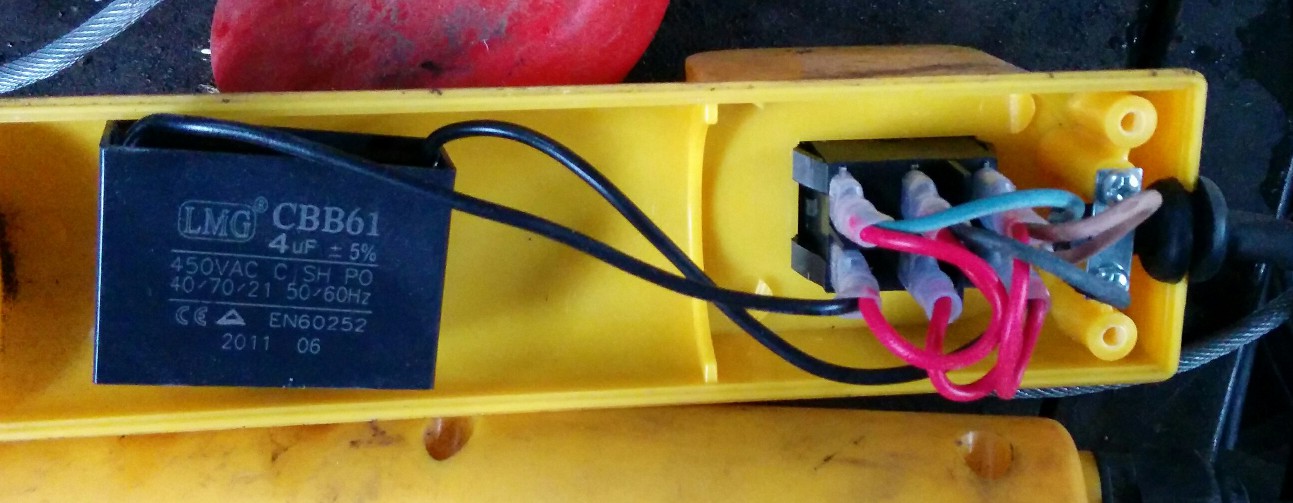

הידית והחיווט של החתול, כולל הקבל.
קובץ מצורף 95066

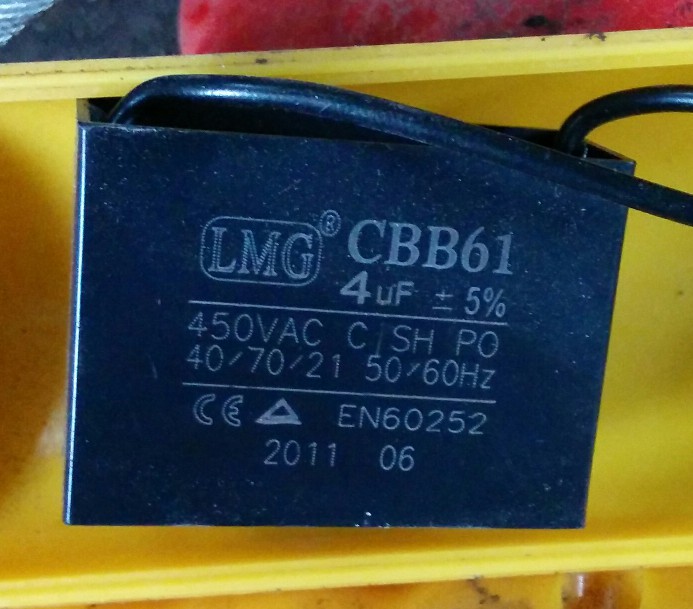

תמונה של הקבל
קובץ מצורף 95065

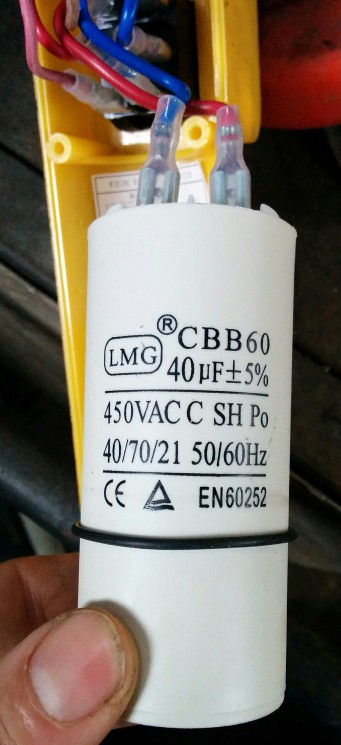

הקבל של הידית של המנוף
קובץ מצורף 95067

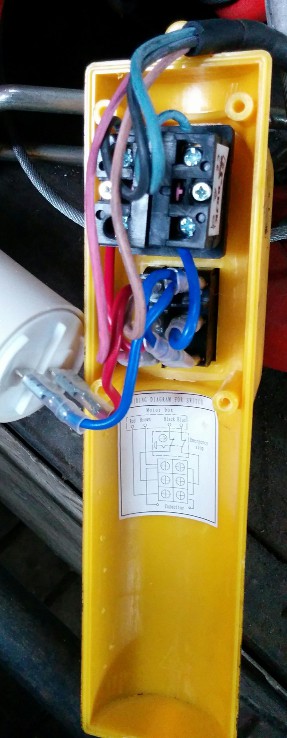

החיווט של ידית המנוף
קובץ מצורף 95068

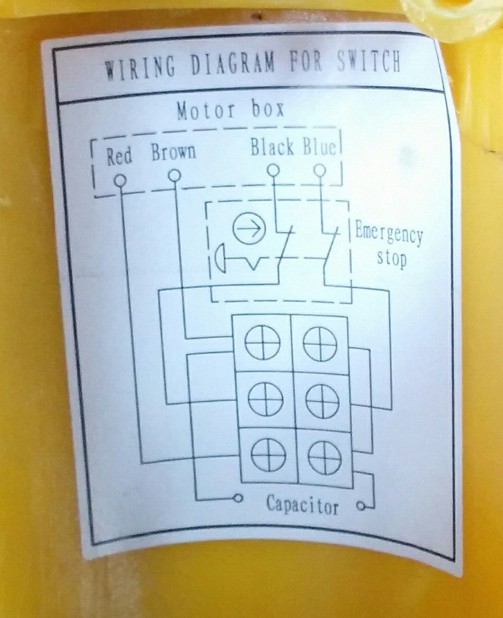

חיווט של הידית מנוף
קובץ מצורף 95069
הידית החדשה - אין מקום לקבלים
קובץ מצורף 95070

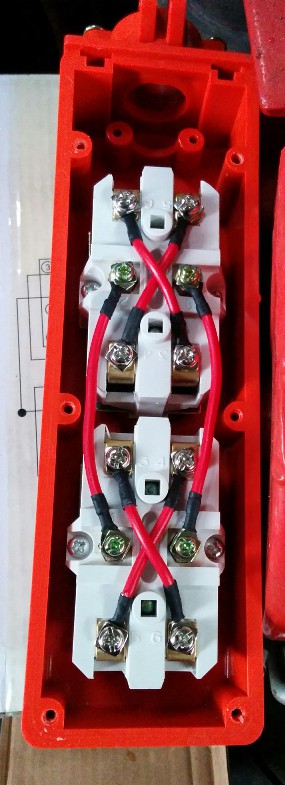

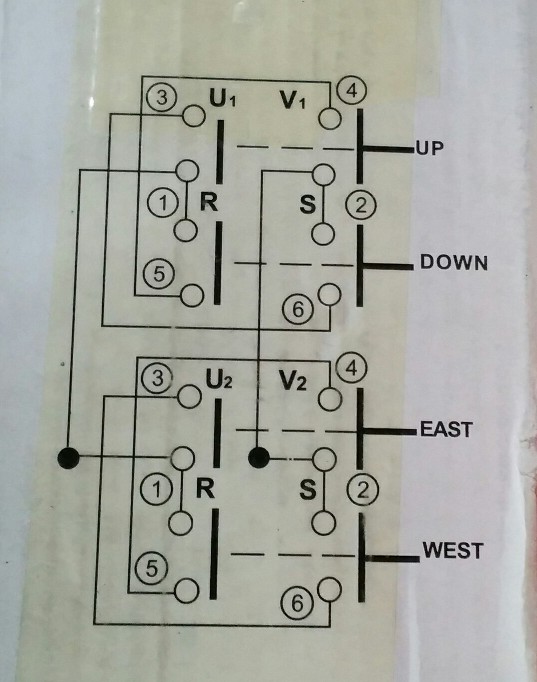

החיווט של הידית החדשה
קובץ מצורף 95071
אשמח להסבר איזה חוט הולך לאן והאם אפשר שלא להשתמש בקבלים.
תודה
מיכה
תגובה: פרוייקט חדש - ידית למנוף הרמה
תגובה: פרוייקט חדש - ידית למנוף הרמה
סליחה על הבורות,
למה לחבר מנוף לחתול???
וברצינות, מה זה "חתול"?
(אני מכיר כאלו שהולכים על 3 או 4 אצלי בחצר...)
תגובה: פרוייקט חדש - ידית למנוף הרמה
כי הוא עושה מיאו? סתם סתם. חתול זה בסלנג למנוע שמזיז את הכננת קדימה אחורה/ימינה שמאלה.
תגובה: פרוייקט חדש - ידית למנוף הרמה
תגובה: פרוייקט חדש - ידית למנוף הרמה
תגובה: פרוייקט חדש - ידית למנוף הרמה
תגובה: פרוייקט חדש - ידית למנוף הרמה
מישהו יודע מה תפקיד הקבל/הקופסא השחורה או לבנה, בידית המקורית? בשביל מה זה קיים והאם אני צריך את זה במידה ויש מתגים נפרדים לכל תנועה (במקום 2 של 3 מצבים 4 של 2 מצבים) תודה
