שאלה בקשר למפסקים עם חיווי לד שמתנהגים מוזר

אשמח לקבל תשובה על בעיה שאני לא מבין ולא מצליח לפתור.
יש לי מפסקי לד TOGGLE עם נורת לד ON OFF. לא משהו חריג. יש 3 רגליים - אחת מקבלת (+) אחת מקבלת (-), כדי שהלד הקטן יעבוד, ואחת הולכת לצרכן, במקרה שלי לריליי.
הרכבתי אצלי שורה של מפסקים כאלה, כל אחד לשימוש אחר כאשר הם "משורשרים" אחד לשני כלומר, חיברתי בניהם את הרגל של הפלוס ואז לראשון חיברתי פלוס, כנ"ל לגבי המינוס, ומהרגל לצרכן, על אחד לריליי אחר.
אבל מה מרגיז - המפסקים, עובדים סבבה. אבל הלד לא תמיד עובד. אני יכול להדליק את כולם ורק חצי מהלדים נדלקים, אני מכבה אחד ונדלק פתאום הלד במפסק ליד וכל מני התנהגויות רנדומליות ומוזרות. כשכל אחד מחבור בנפרד, הוא עובד יופי. אבל שהם מחוברים אחד אחרי השני פעם עובד פעם לא ואין חוקיות. שוב, אני מדבר רק על הלד שעל המפסק, המפסקים לכשעצמם תמיד עובדים.

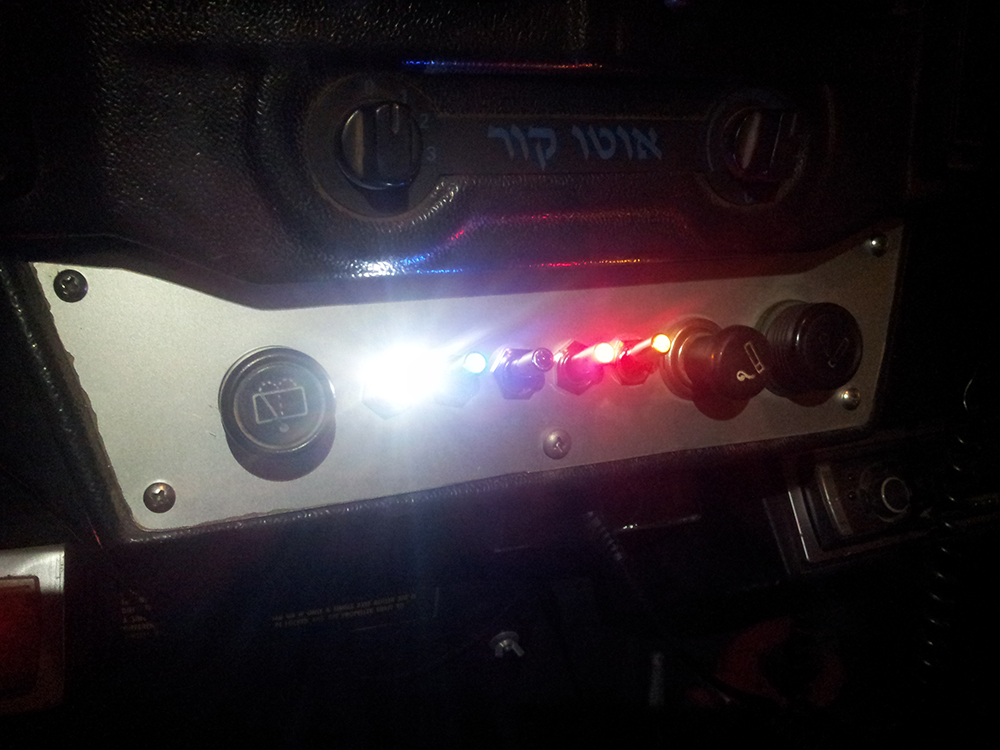

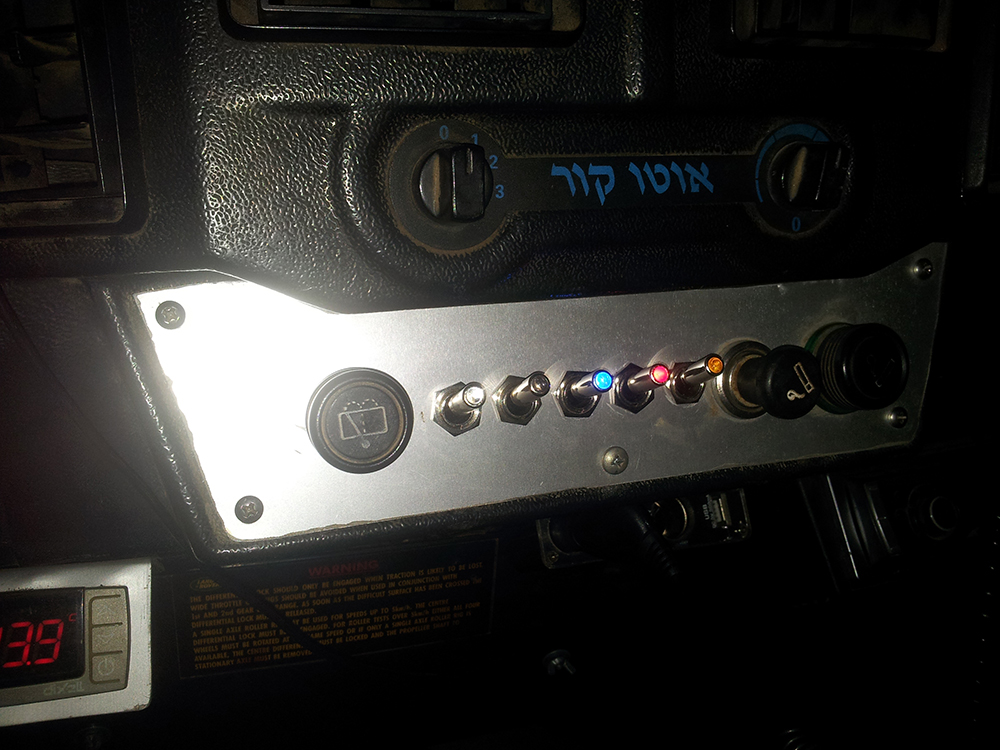

צירפתי שתי תמונות של איך זה נראה, אפשר לראות שעובדים על פעם לדים אחרים.

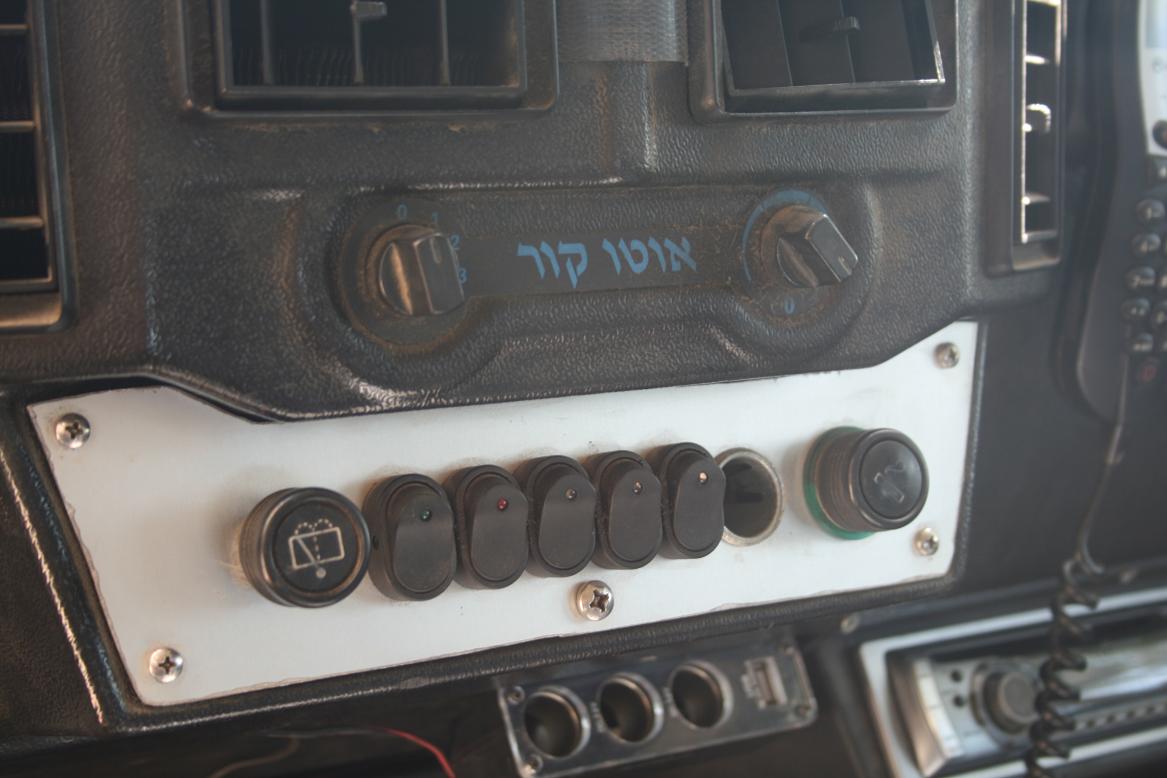

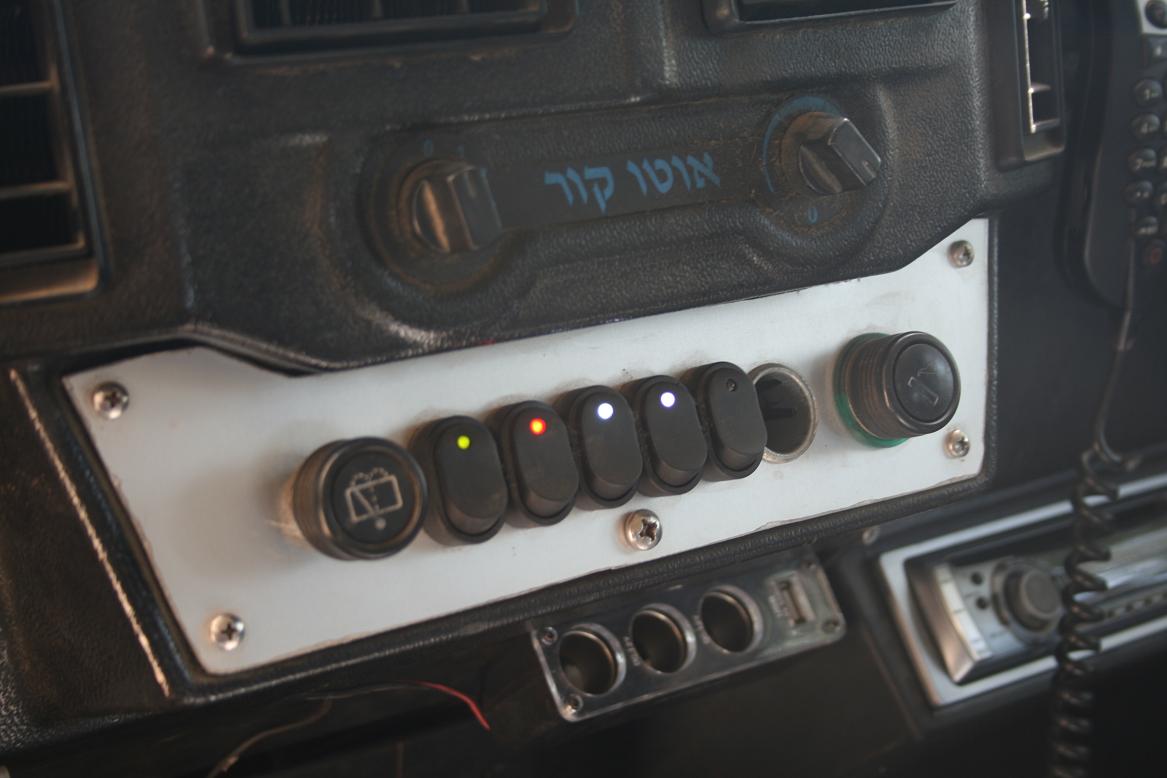

אגב, לפני זה היה לי מפסקים מסוג אחר (בתמונות המצורפות זה השחורים), גם עם לד והתופעה הזאת הייתה קיימת גם שם.

רעיונות????
תודה!

קובץ מצורף 95124קובץ מצורף 95125קובץ מצורף 95126קובץ מצורף 95127

מעניין, אני מחובר באותה צורה רק שאצלי אין ריליים (זרמים נמוכים) ואין לי שום בעיה.

לד צריך התנגדות כדי לעבוד.
בדוק אם יש נגד

קח אבומטר ,
ותבדוק מה הפרשי המתחים בין שתי רגליים של מפסק מסויים שהלד עובד בו ,
לבין מפסק אחר שהלד לא עובד בו ,
יתכן מכל מיני סיבות שהמתח הוא קצת שונה - נסה למצוא מה הגורם ,
אם זה המפסק עצמו , או מה שהוא מחובר אליו...

אמיר, זה לא שיש כאלה שעובדים וכאלה שלא. כל אחד מהם פעם עובד ופעם לא. אני יכול להדליק למשל את הראשון והשני והם יעבדו, כשאדליק את השלישי הראשון ייכבה..... כאלה תופעות.

לדעתי זה בגלל הסלילים של הממסרים. לד עובד גם מטיפלה השראה, זה עושה דברים משונים..

אסף.

אסף, אם אני אנתק את הממסרים זה יעבוד? אפילו שזה לא כזה פרקטי...

זה לא רלוונטי... אבל בשביל הספורט תנסה ותראה מה קורה.
מעניין...

אסף.

שאלה על הקונסטרוקציה עצמה. זה סתם חתיכת אלומיניום? יש לך תמונות של המאחורה? כמה אמורה לעלות חתיכה כזו כולל חיתוך? מי חותך? זה נראה ממש טוב אני גם רוצה כזה

נכנסתי לאיזה איש אלומיניום, ביקשתי שארית. שילמתי כמה שקלים. עשיתי שבלונה מקרטון עד שהתאימה לי יפה למקום. העתקתי את הצורה לאלומיניום וחתכתי עם מסור אנכי

זה ברור שחיברת משהו לא בסדר בדוק שוב, לפי התמונה מקדימה אי אפשר לעזור לך.

אני יכול להגיד לך שאני עם שני סוגי המפסקים האלה, גם עם ריליי, כבר הרבה שנים ומעולם לא היה ציוץ בנושא
אז תשלול את נושא החומרה.

גילוי נאות :אני פדנט וכל השיפצורים שאני עושה הם OVERKILL ברמה של MILITARY SPECS

גם ברכב הקודם שלי, טויוטה היילקס, היו חיבורים זהים, מפסקים זהים וללא שום בעיה. בגלל זה זאת כזאת תעלומה מבחינתי. חשבתי אולי זה קשור למקור חיבורי הפלוס והמינוס. יכול להיות?
לא צילמתי מאחור אבל זה הכי פשוט שאתה יכול לחשוב עליו - חוט מינוס למינוס של מפסק ראשון וממנו כבלים קטנטנים, גשרים, שמחברים את המינוסים אחד אחרי השני. כנ"ל בפלוס - מקור אחד מחובר לראשון וממנו גישור לשני, מהשני לשלישי וכן הלאה

המינוס שלך טוב?
בשביל הניסוי, חבר אותו ישר למצבר - האם התופעה ממשיכה?

איך אבדוק אם המינוס טוב? אנסה חיבור ישירות למצבר ואעדכן
