היי, רכשתי את המוצר הבא:
http://www.ebay.com/itm/251740885019...%3AMEBIDX%3AIT
הוא מגיע עם שני מצופים שסוגרים מעגל בצניחה. את התחתון אני מעוניין להשאיר כמו שהוא כך שהוא יתריע על ירידת מפלס המים במקרה של נזילה.
את העליון הייתי מעוניין להפוך במקרה של פריצת ראש (מה שכבר קרה לי) על מנת שיתריע על עליית מפלס מים במיכל.
ההתראה תעשה בעזרת מנורה/מנורות. איך אני יכול להפוך בעזרת הסיגנל שיוצא מהמצוף העליון כך שרק כשהמצוף מגיע לגבול עליון תידלק נורה?
מישהו אמר ארדואינו?
אני באמת צריך פיל בשביל לפתור בעיית זבוב? אני לא בנוי כרגע ללמוד עוד תחביב ובטח לא להתמכר לעוד אחד :-)
אם אתה מוותר על אלקטרוניקה.
אז ממסר עם מיתוג גם לפתיחה וגם לסגירה (שמופעל רק בפתיחת סויץ) כאשר המצוף העליון במצב הנמוך שלו אתה מחבר מנורה ליציאה שאינה ממותגת.
המצוף עולה המעגל נפתח הממסר מתנתק והרגל שהיתה מנותקת סוגרת עכשיו מעגל.
חשמלאות בהתכתבות.. :mad:
דוגמא
http://www.ebay.com/itm/DC-12V-30A-1...6d6b64&vxp=mtr
חפש אחד לזרם נמוך. חבל לסחוב זרם בשביל מיתוג ממסר גדול.
חשבתי ארדואינו.
אבח חיכיתי לחנן
Sent from my Nexus 7 using Tapatalk 2
כשפיל עולה פחות מזבוב.... וסוחב פי מיליון... וקטן מהזבוב...
שחר אם אני מבין נכון אז אני מחבר את המנורה של המצוף להדק 87A?
כן.
קצת קשה לראות בתמונות. יש שם שני סוויצ'ים בלתי תלויים? ארבעה חוטים?
כמה נורות אתה רוצה להדליק? אחת או שתיים?
כן, שני סוויטשים, לגבי מספר הנורות לא ממש איכפת לי, מה שקל יותר לממש. הרי בכל מקרה אני פותח מכסה מנוע ומיד אראה מה התקלה.
כמה חוטים? שלושה או ארבעה?
ארבעה
תבורך. מתנצל על שלא אעשה שימוש בארדואינו :-)
אז אני אגיד לך במה לא זכית, על רגל אחת:
אם היית מחבר חוט מחיישן הטמפ' לארדואינו, הנורה היתה נדלקת לך לפי טמפ' שהיית מגדיר.
אם היית רוצה, אז גם מאוורר המעבה היה נדלק לך בטמפ' שהיית מגדיר.
היית יכול לקבל גם התראה על מתח מצבר.
וזו רק ההתחלה. אני צריך לחזור לעמדתי ליד הכיור[emoji17]
אמממ... כל הדברים שציינת כבר קיימים אצלי...
אה. אז אתה לא צריך שליטה על ההגה והגז מהסמארט? [emoji3]
עדיין לא :-)

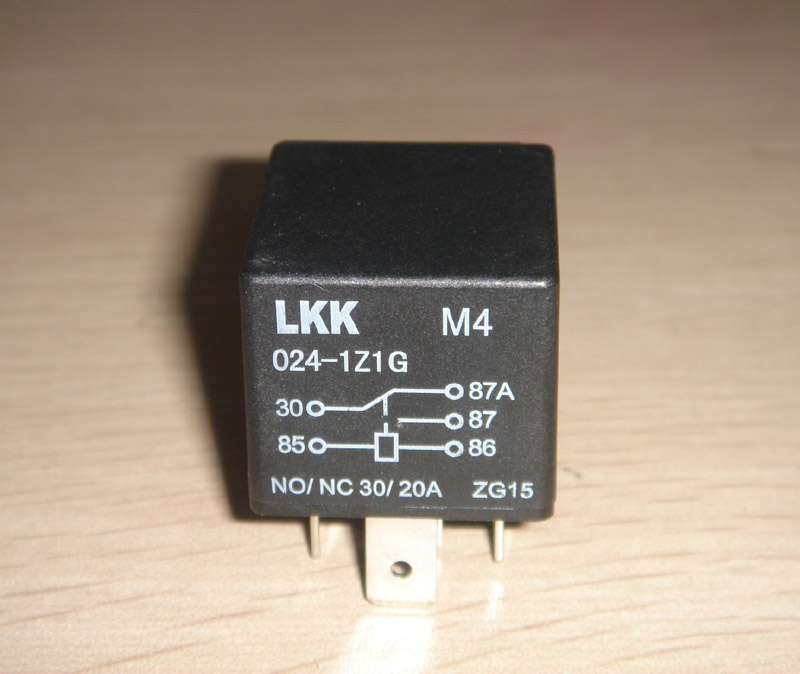

מספיק חלקים כבר הגיעו על מנת שאוכל לבנות את היחדיה בתנאי בית לטובת בדיקות - הריליי שברשותי נראה כך:
קובץ מצורף 99666
האם זה נכון להגיד (בהתאמה לשרטוט שכתב חנן) שרגל 56 בשרטוט תואמת לרגל 30 בריליי ושרגל 55 בשרטוט תואמת לרגל 86?
אני ב99% אחוז בטוח שכן אבל מרגיש צורך לוודא.
חנן רשם בטעות 55 56 והכוונה הייתה 85 86.
הבנת הממסר-
85, 86 הם האלקטרו מגנט.
כאשר מגיע פלוס ומינוס, נסגר מעגל ואז רגל 30 מעבירה את זרם הכניסה שלה לרגל היציאה.
זה בריליי 4 רגליים.
בריליי 5 רגלים רגל 30 מעבירה את מה שמגיע אליה לרגל שאליה היא מנותבת כשהממסר לא פועל.
כאשר אין סגירת מעגל בין 85/86, רגל 30 תגשר ממנה ליציאה 87a
כשיש סגירת מעגל היציאה תנותה ל 87 מרגל 30
מה שבועז אמר.
