מפסק 12V

שלום, יש לי מפסק 12V 20A בעל 3 יציאות
אחת לפלוס כניסה, השנייה פלוס יציאה והרגל שפונה כלפי מעלה היא כנראה לתאורה של המפסק- בקצה של המפסק יש נורה שאמורה להדלק כאשר המפסק פתוח.
השאלה היא האם אני אמור לחבר לרגל שפונה כלפי מעלה גם פלוס? ואז יש לי שתי כניסות של פלוס נכנס ואחת פלוס יוצא?
תודה

http://www.cleanmpg.com/photos/data/...ker_switch.jpg

בהנחה שזו הכוונה שלך

בשביל שהמנורה תידלק היא צריכה גם מינוס

כן גם את זה ניסיתי ואז נשרף פיוז...(-:
אבל כאשר אני מחבר + לרגל שפונה אצלי כלפי מעלה אז המנורה כן נדלקת כאשר המפסק במצב פתוח אבל המתח לא עובר ליציאה.

זה המפסק:
http://www.ebay.com/itm/Lot5-12V-20A...-/301465298469

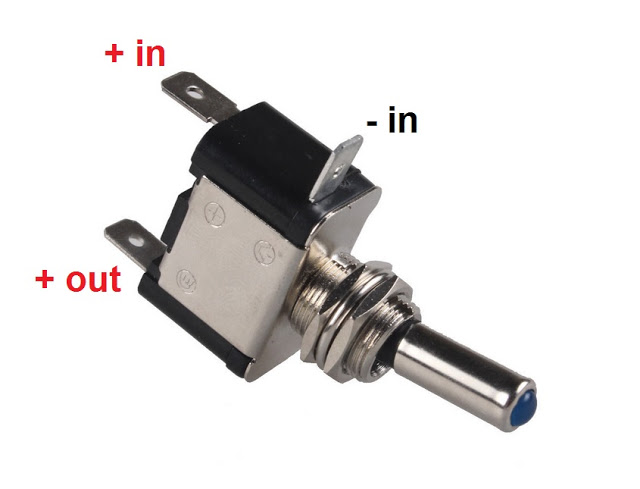

לפי הסימונים זה מה שאני מבין

https://lh3.googleusercontent.com/-R...-Ic42/SPST.jpg

ובכל מקרה זה סיני... לך תדע אם יש קשר בין הסימון למה שקורה בפועל

אם יש לך מולטימטר זה קל לבדוק

יש לי כזה מפסק. זכור לי שמספקים מינוס להדק הזה

כאשר אני מחבר - להדק העליון, הפיוז נשרף
כאשר + מחובר להדק העליון התאורה של המפסק עובדת תקין אבל לא עובר זרם ל OUT

- - - Updated - - -

בכל מקרה תודה לכולם, אני אבדוק את זה היום שוב .

נראה לי שאם זה לרכב אז הנורה במפסק אמורה לדלוק עם האורות ברכב בכדי שתמצא אותה גם בחשיכה, העליון מחובר לפלוס של האורות והמינוס זה גוף המפסק

הפיוז נשרף בלי שום צרכן שמחובר למפסק? המהלך הוא: פלוס דרך פיוז למפסק ברגל התחתונה, ומשם ברגל שמעליה לצרכן, מינוס לרגל העליונה במפסק ולהדק המינוס של הצרכן?

חברתי בדיוק כמו בתמונה הנ"ל כאשר - נתתי לבודי (המפסק היה תלוי באויר ולא מחובר לדש) ,+ אחרי סויץ ל +IN וצרכן ל+ OUT
הפיוז נשרף בשניה שהמינוס חובר.
שוב רק כאשר אני מחבר את ה+ לרגל שפונה כלפי מעלה (-IN ׂבתמונה ) יש תאורה במפסק אבל לא עובר מתח ל + OUT

קובץ מצורף 100285

מה זה בודי? אין פה שילדה. יש הדקים ואך ורק אליהם מתחברים.

בדקת מול מפסק אחר? אם אתה מאזור המרכז אתה יכול לקפוץ אלי ונבדוק על מפסק אחד וגם לקחת אותו. רק ששלי עם נורה אדומה.

1. איפה במעגל שלך נמצא הפיוז?
2. חיברת את הצרכן ל(-) בנפרד?

בקיצור, תנסה לשרטט את כל המעגל שעששית שנוכל להבין את כל התמונה...

הצרכן מחובר ל- בנפרד נראה לי שזו הבעיה....

אם נתת לצרכן מינוס מהמצבר ולמפסק נתת מינוס מהבודי זה בסדר גמור.

ואם לשניהם מהבודי?

גם בסדר

צייר את כל המעגל. אחרת אנחנו סתם חופרים באוויר

לדעתי זה מפסק spdt.

אסף.

יש לי את המפסק הזה הוא spdt, וגם כתוב ככה באתר. או שהוא דפוק או שידידנו מחבר לא נכון.

התכוונתי כמובן לspst

תודה רבה חברים! כנראה שהמפסק היה דפוק חברתי מפסק נוסף והכל תקין, אכן צריך לחבר - ליציאה שפונה כלפי מעלה בכדי שהאור במפסק יעבוד.
