שולחן על דלת אחורית בטרופר

תוספת חובה ברוב רכבי השטח, זה השולחן המהיר על הדלת האחורית (תנאי חובה לעמידה במשימה האולטימטיבית של קפה תוך 5 דקות).
יש הרבה תיאורים של פתרון, אבל רובם לא מתארים, או לא פותרים, את הבעיה העיקרית, איך השולחן מחובר לדלת האחורית.
הנחת העבודה היתה שאני לא מתכוון להתחבר על הפלסטיק הפנימי של הדלת.
להלן הפתרון שלי.

לאחר פירוק הפנל , פלסטיק, יש בתחתית הדלת ארבעה חורים בקוטר 7.6 מ"מ , ששלושה מהם משמשים את הפינים שמחברים את הפנל פלסטיק.

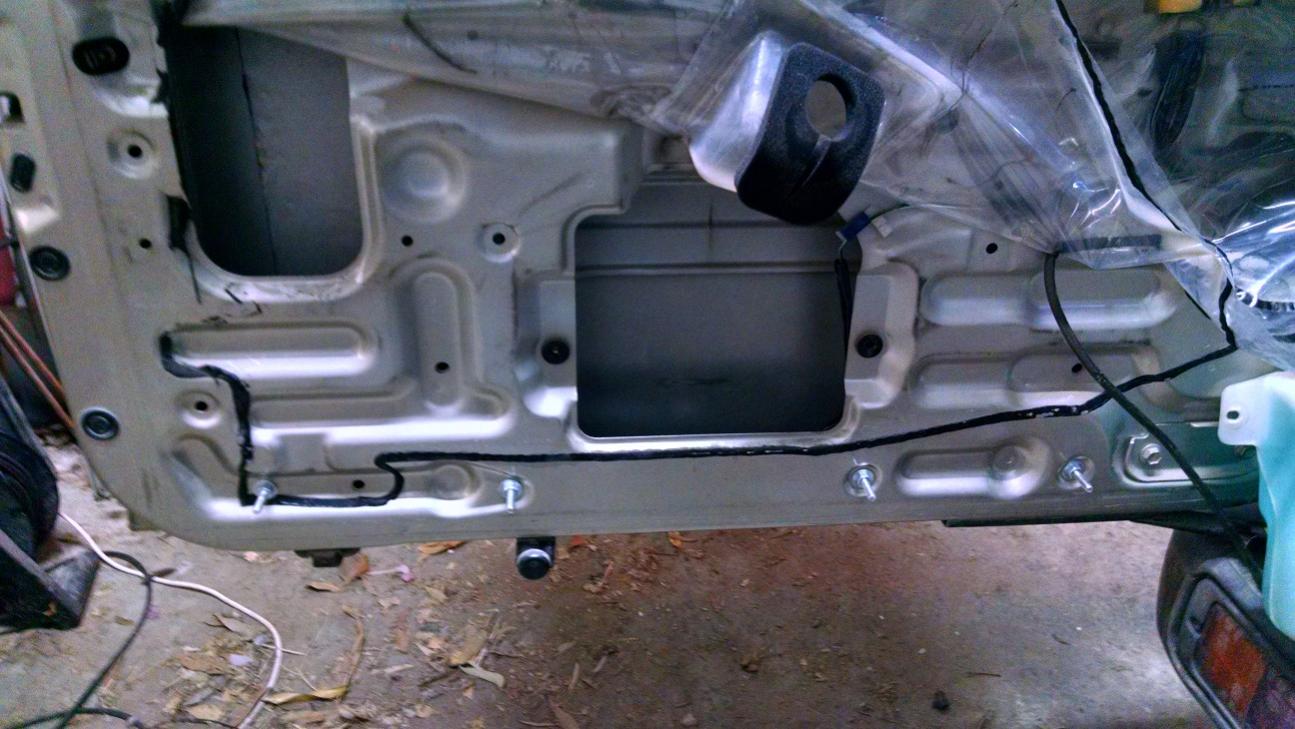

לארבעת החורים הכנסתי ברגי 6 מ"מ:
קובץ מצורף 105298

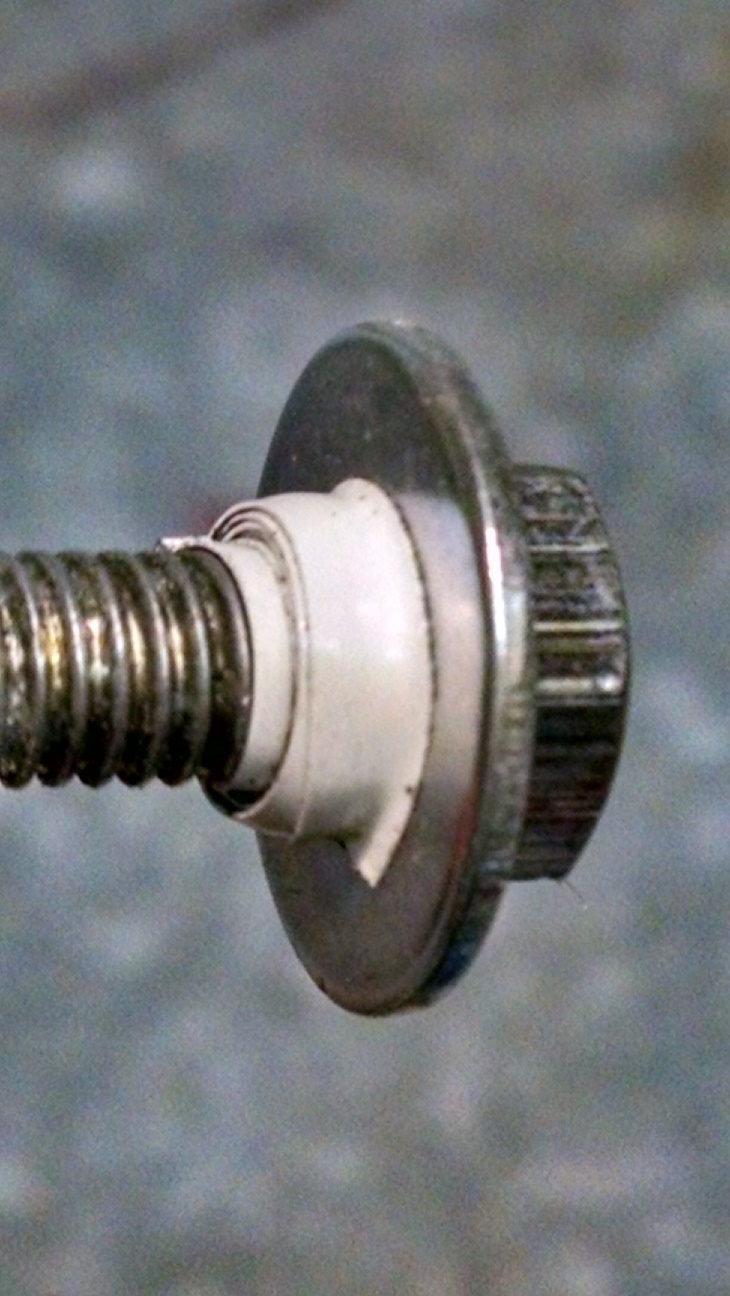

הקוטר של החורים 7.6 מ"מ , ובגלל שהיה לי חשוב שכל הברגים (6 מ"מ) יהיו ממורכזים, ליפפתי כ 10 ס"מ של סרט בידוד ברוחב 3 מ"מ, זה הקל את המירכוז של הברגים. יש לוודא שהם בקו ישר לפני המשך העבודה. הידוק הברגים מועך עת הסרט בידוד, אבל הבורג כבר ממורכז :)
קובץ מצורף 105301

הבורג בצד שמאל (זה שלא משמש לפינים של הפלסטיק) שקוע כ 8 מ"מ .
מאחר והפנל פלסטיק לא שטוח, ויש לו "גובה" של כמעט ס"מ, אי אפשר יהיה להדק על הברגים ישירות.

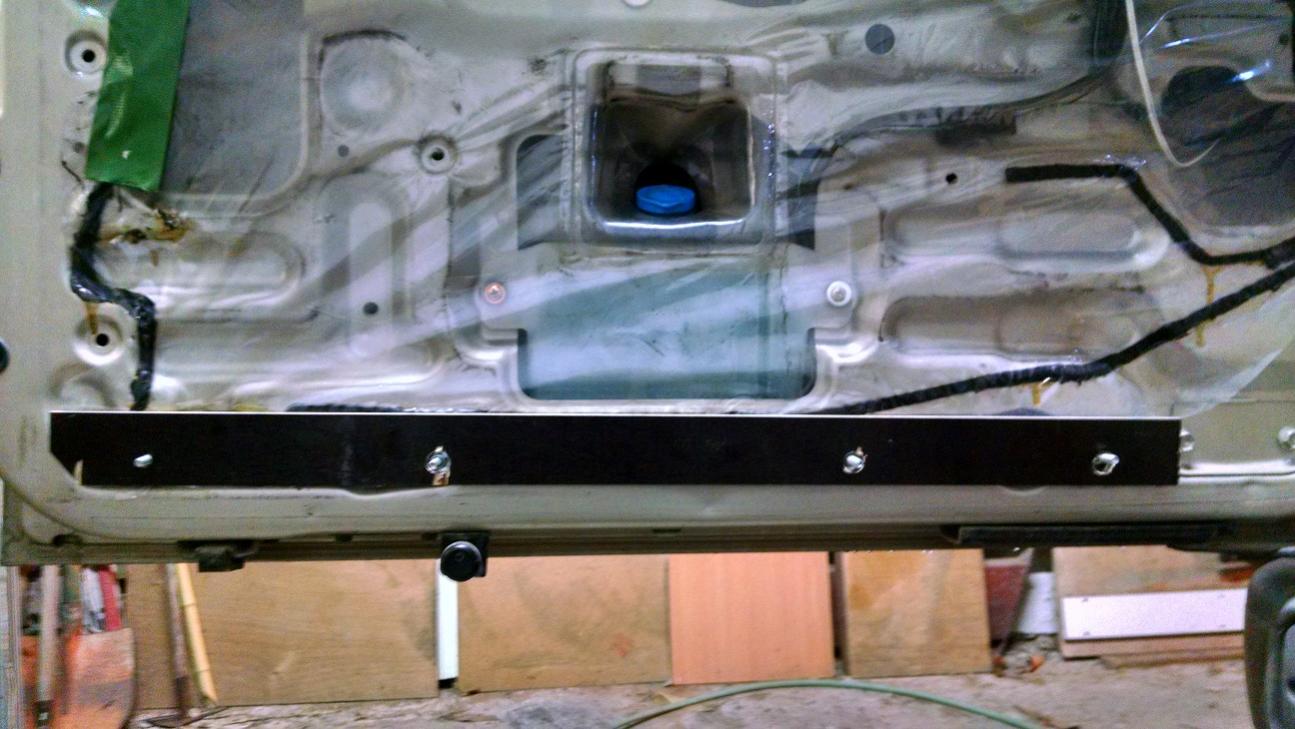

על ארבעת הברגים, הולבשה חתיכת בירץ' בעובי 9 מ"מ. 3 חורים בגודל 12מ"מ כך שהאום של הבורג יכנס לחור, והרביעי 7 מ"מ , כך שבתוספת שיבה על האום, הבירץ' נשען לאורך כל המישור.
קובץ מצורף 105299

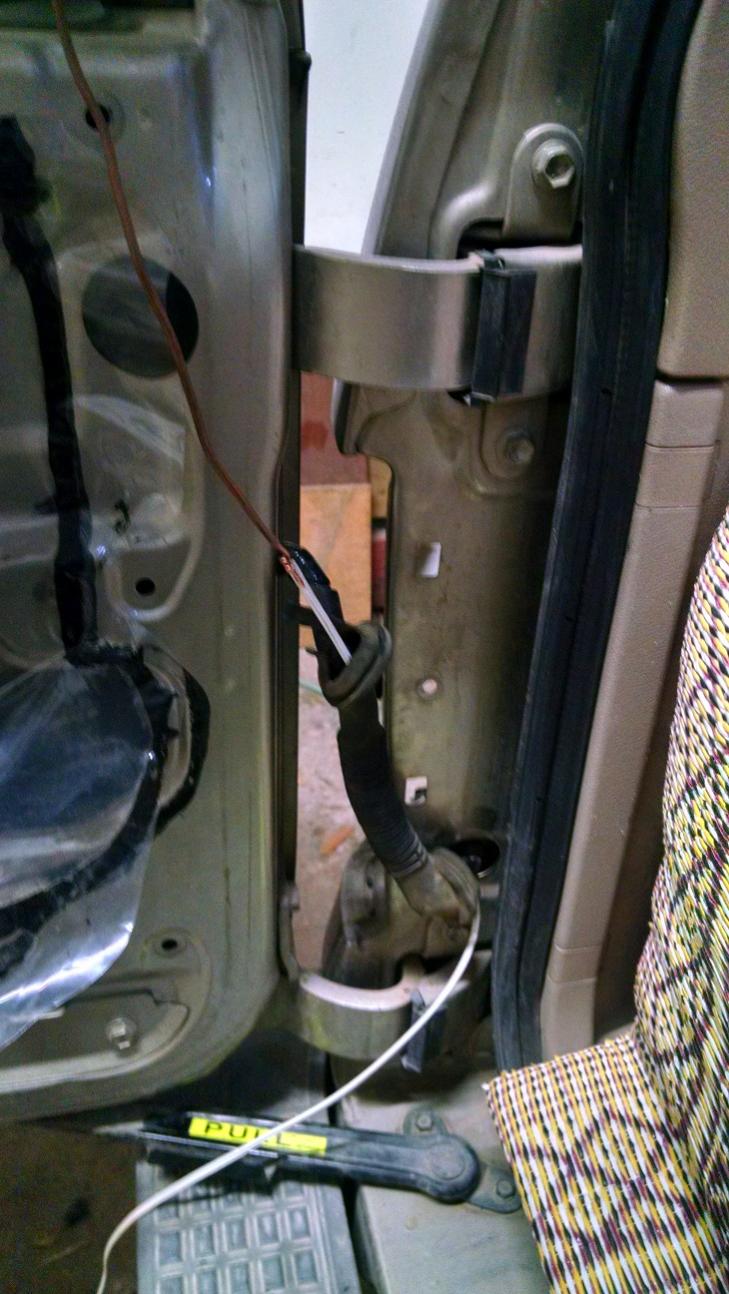

בשלב הזה, השחלתי חוט חשמל שישמש את התאורה של המטבח :) החוט הושחל בתוך הפנלים עד למנורה הפנימית שמעל לדלת האחורית, שם יש חשמל חי.
קובץ מצורף 105300

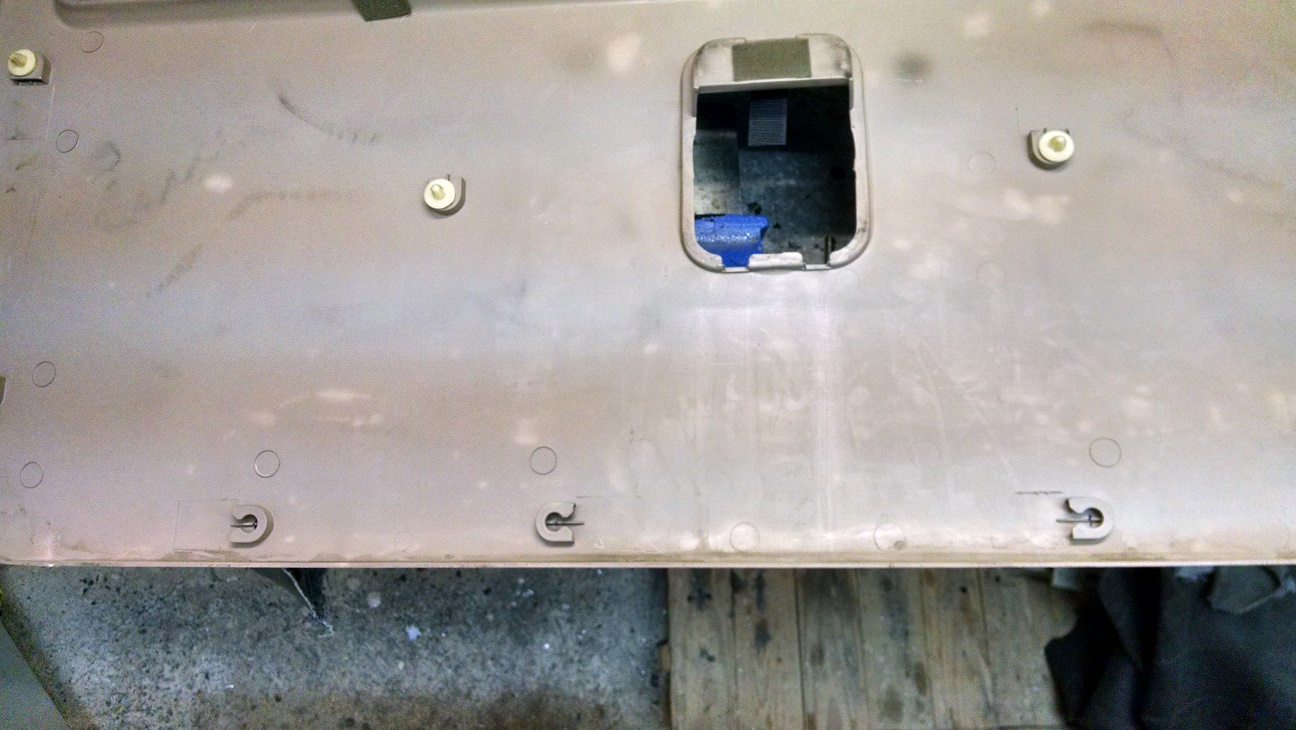

בחלק התחתון של הפנל, מבפנים, יש שלוש תושבות של פינים שמשמשים לחיבור הפנל. התושבות של הפינים נחתכו (עם משחזת) ובמרכז של כל אחד מהם, קדחתי חור 7 מ"מ, חור רביעי נקדח לפי המרחק של הבורג הרביעי שחיברתי על הדלת.
קובץ מצורף 105302

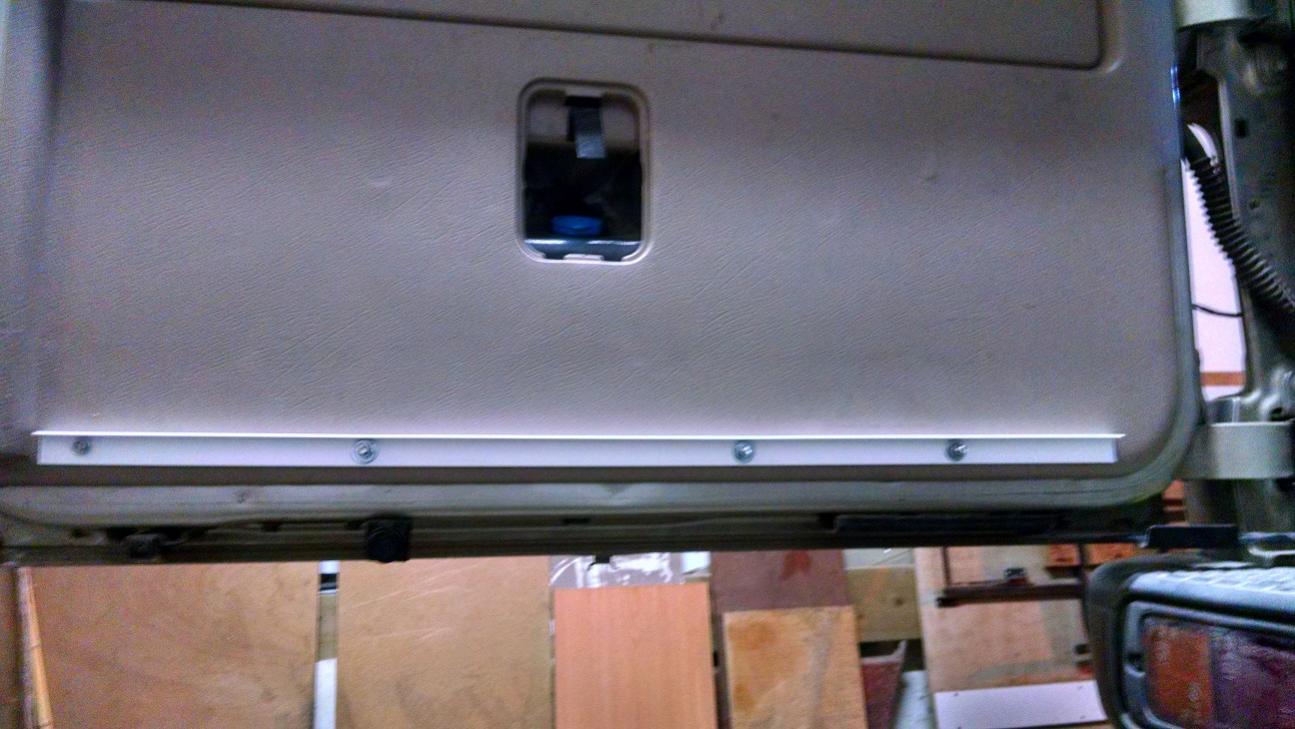

בשלב הזה אפשר לסגור את הפנל, ולסיים בחיבור פרופיל אלומיניום לבן
קובץ מצורף 105303

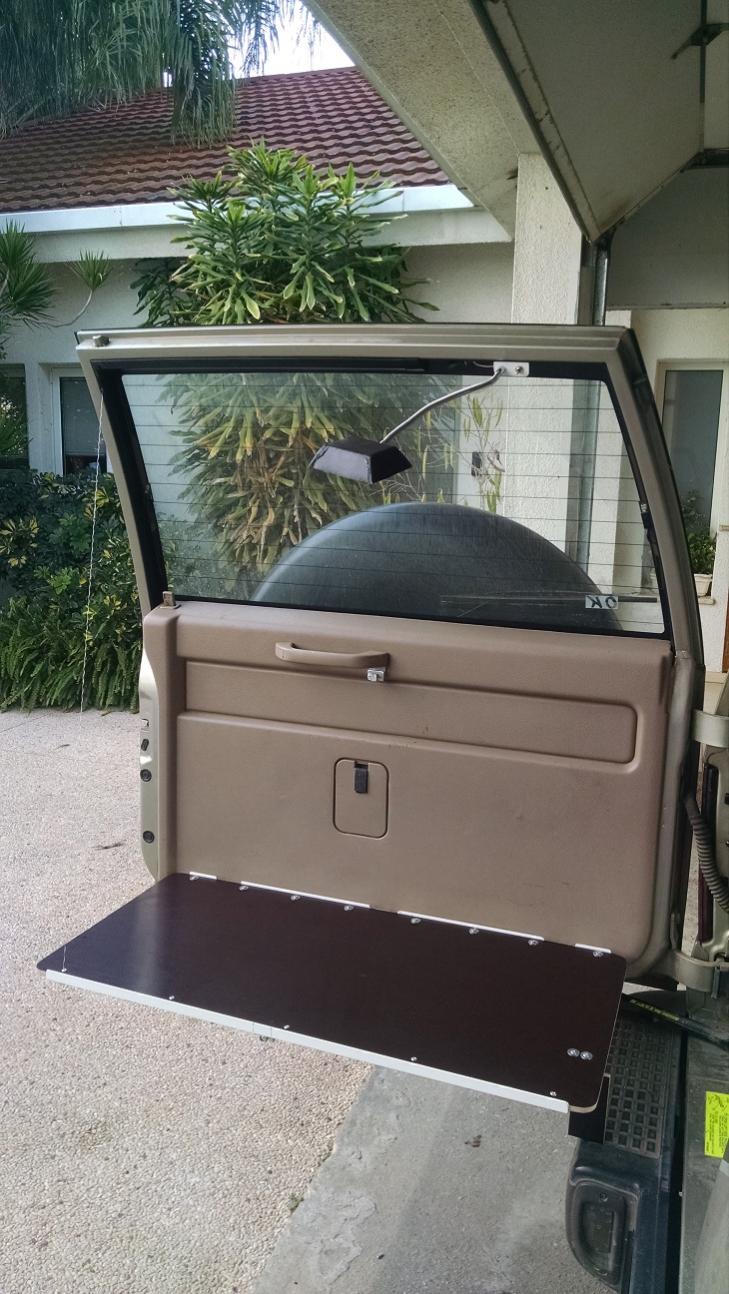

השולחן עשוי מבירץ' 9מ"מ (במידה 40X82 ס"מ) שבגב ובחזית, יש פרופיל אלומיניום ע"מ להקטין אפשרות של עיוות עם הזמן.
השולחן מחובר עם שלושה צירי ספר, בין הפרופיל שמחובר לדלת, לבין הפרופיל והבירץ' של השולחן.
שהשולחן פתוח, הוא נשען על כבל פלדה דק בצד החיצוני, ועל רגלית קטנה (עם ציר), שמתיישבת על הטמבון בצד הפנימי.
קובץ מצורף 105304

בתמונה למעלה, אפשר גם לראות את תאורת המטבח, על זרוע גמישה.

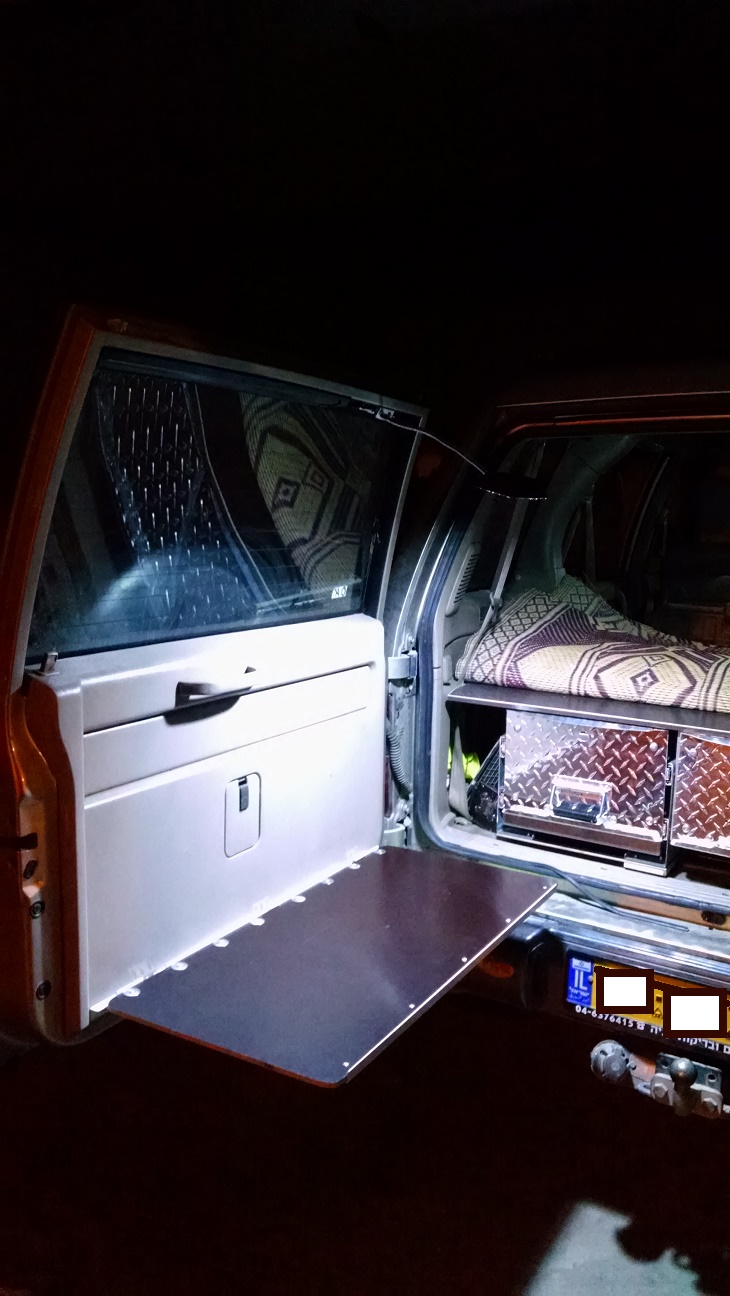

וכך זה נראה בחושך. הזרוע הגמישה, מאפשרת להרים את המנורה ולהעיר את הסביבה הקרובה.
קובץ מצורף 105305

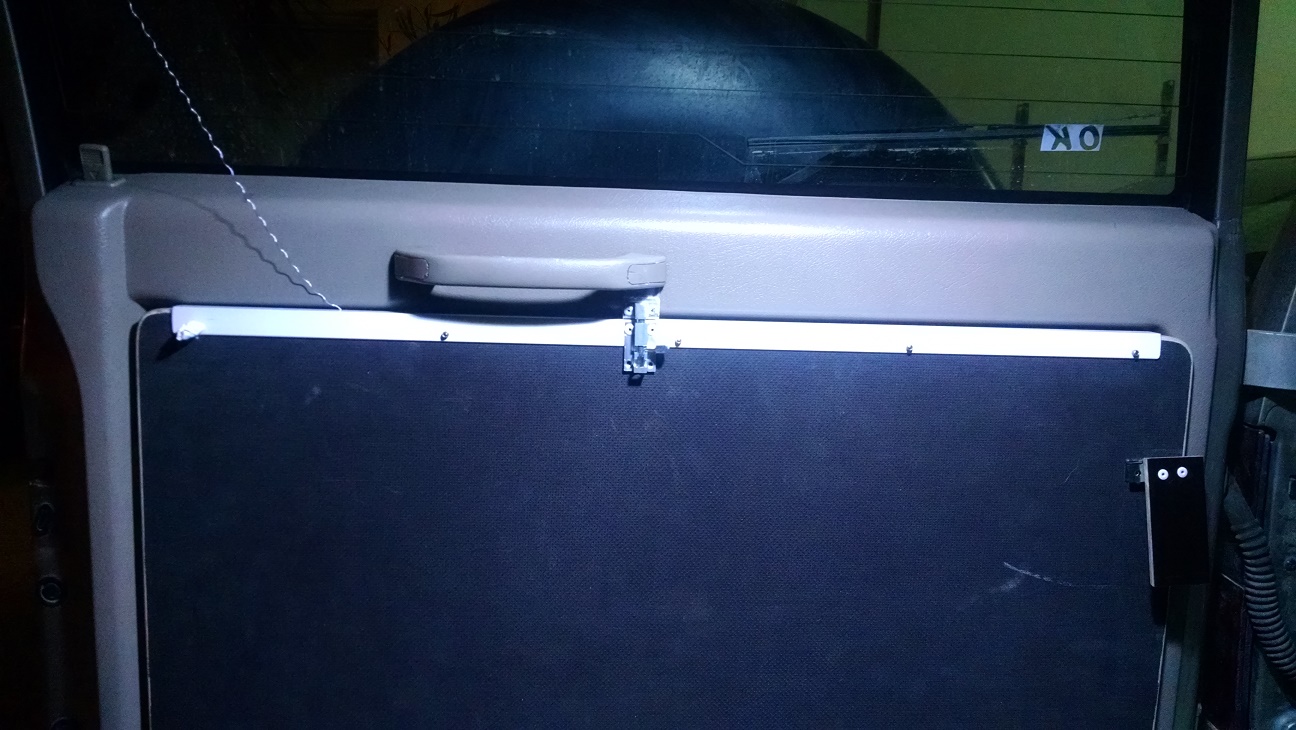

וכך זה נראה מקופל. בצד ימין, אפשר להבחין ברגלית המקופלת (שנפתחת, ונשענת על הטמבון בזמן שפותחים את השולחן).
קובץ מצורף 105306

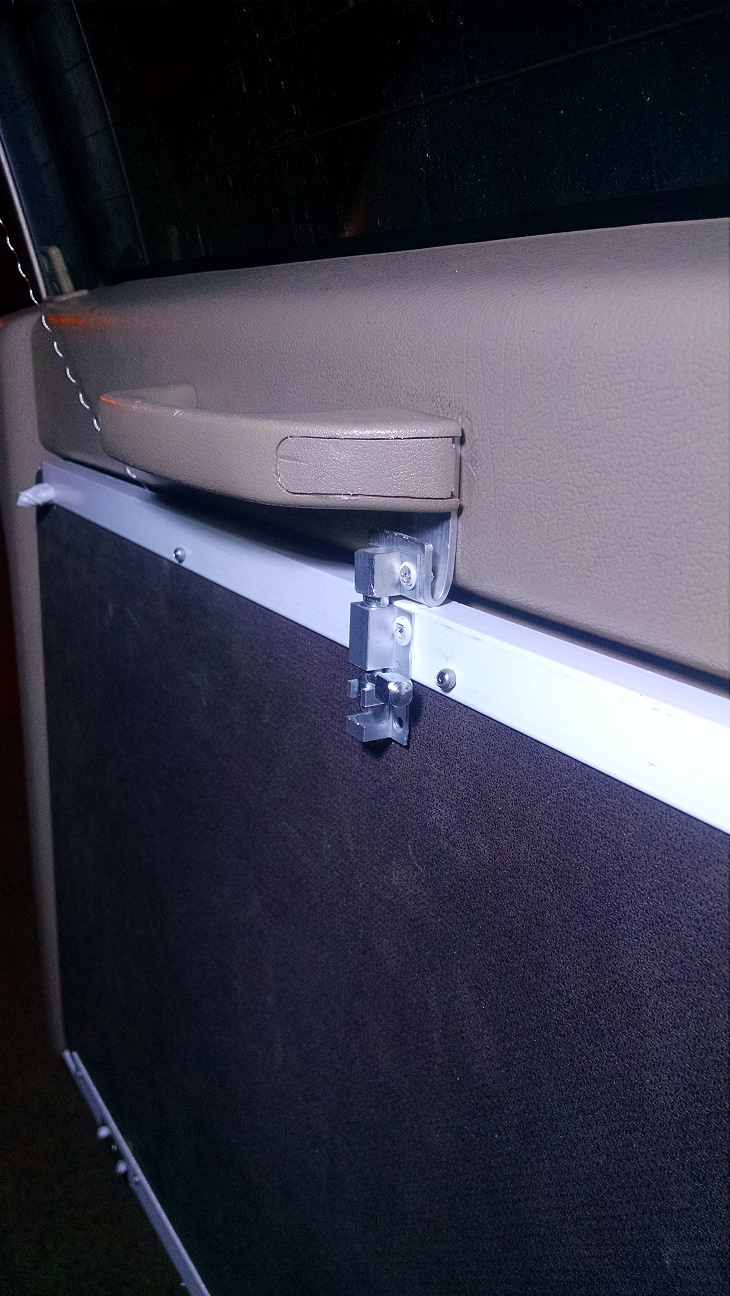

וכך נראה המנעול מקרוב. זה יושב על חתיכת אלומיניום שהוכנסה מתחת לידית סגירה (ומוחזקת ע"י הבורג של הידית).
קובץ מצורף 105307

מקווה שעזרתי.

אהבתי מאוד! סחטיין על המחשב והביצוע!

Sent from my GT-I9300 using Tapatalk

מושקע עם מחשבה מקדימה.
נראה יפה ושימושי

Sent from my Nexus 4

אהבתי, האם הפלטה נשענת על הפגוש (במצב פתוח) ?

Sent from my LG-H815 using Tapatalk

כן, בצד ימין יש רגלית שנשענת על הפגוש, זה חסך כבל תמיכה בצד ימין.
לטרופר יש יתרון שהדלת "ננעלת" המצב הפתוח, ולא יכולה להסגר בטעות, אז אין בעיה להשען על הפגוש.
