הי,
שאלה בנושא חיבור פרוג'קטור דרך גלאי תנועה (חיצוני) של ניסקו.

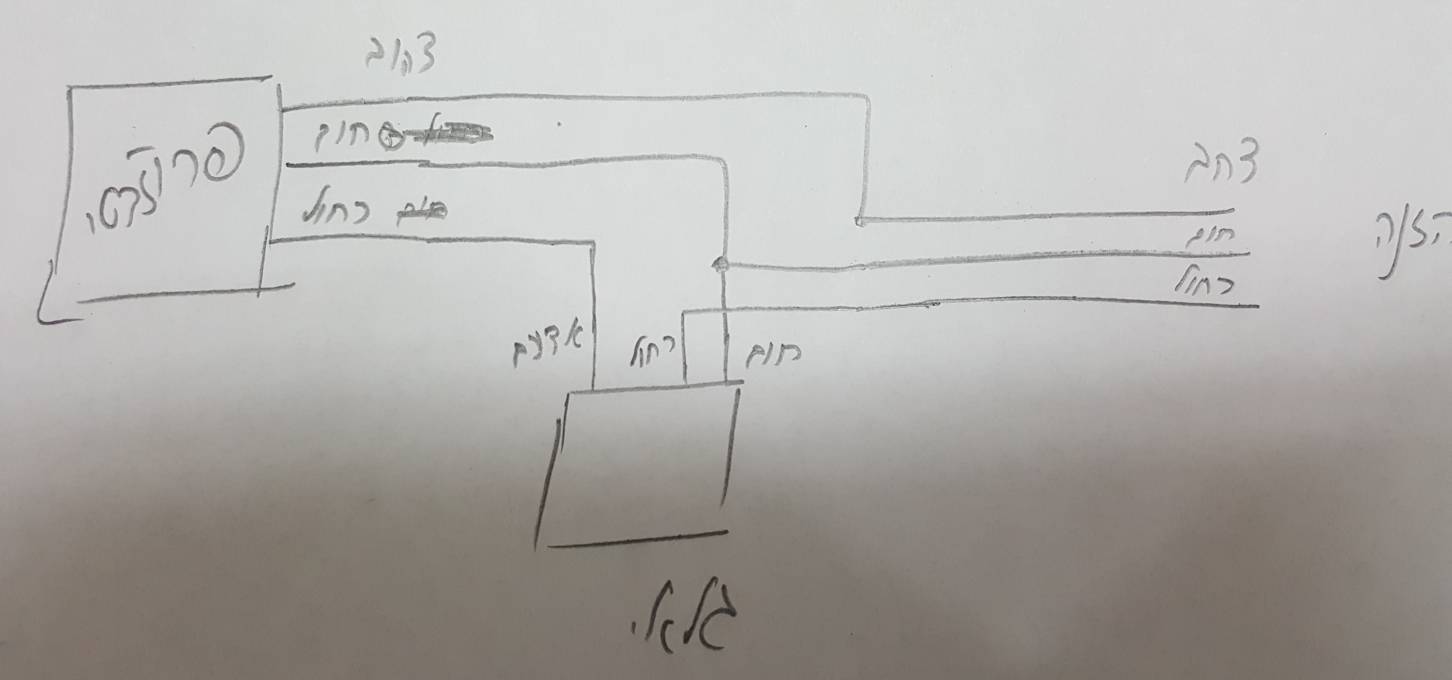

חיברתי על-פי האיור שצירפתי, אבל הפרוז'קטור מהבהב כשאין תנועה, וכבוי לחלוטין לאחר גילוי תנועה.
על-פי השירטוט האדום זה העומס, חיברתי אותו לכניסה (כחול) של הפרוג'קטור
מה חיברתי לא נכון?
קובץ מצורף 108463
קובץ מצורף 108462

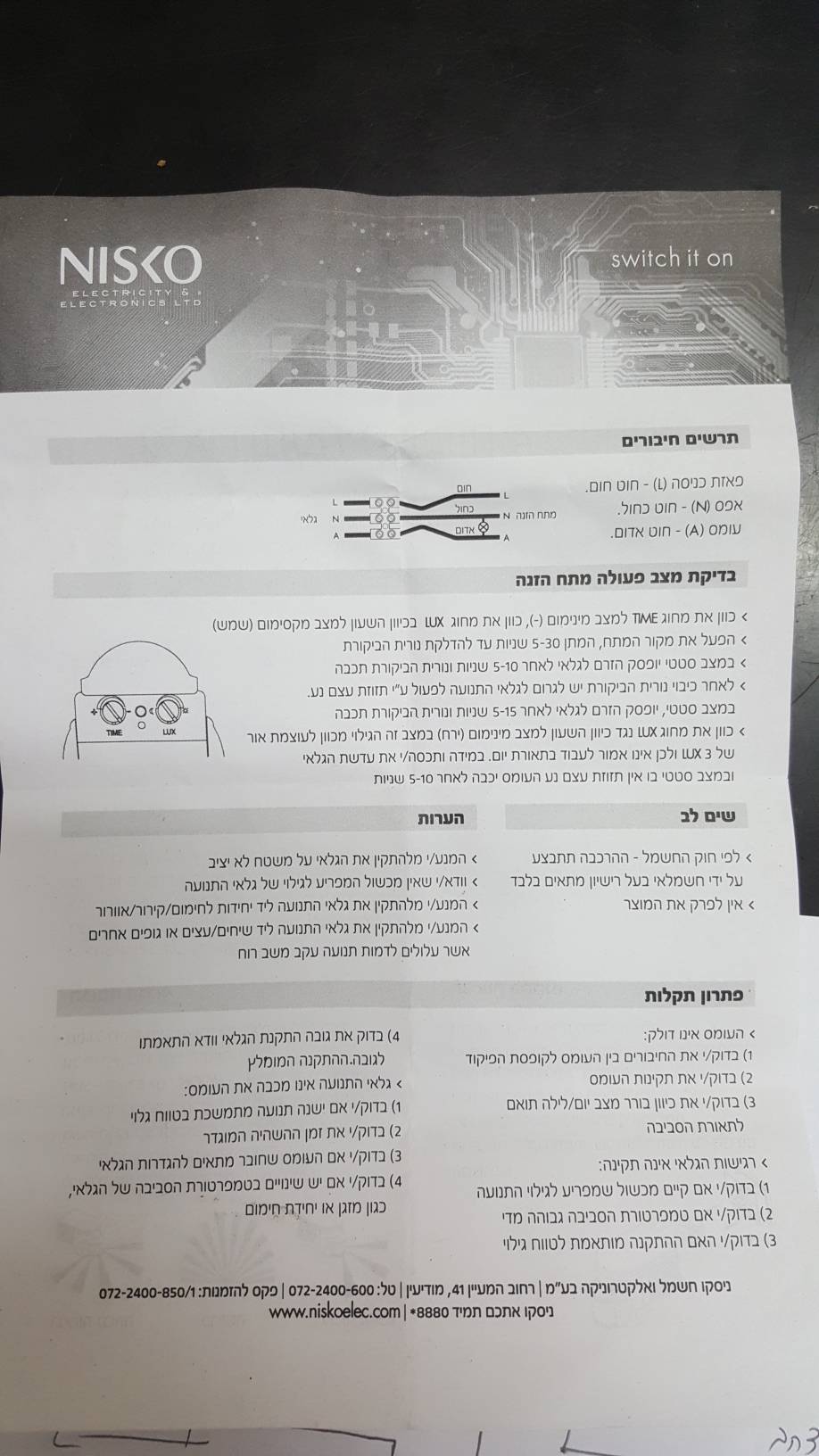

זה הגלאי:
http://www.ym-maor.co.il/items/48362...chDetailsAName
עידן
תהפוך בין החום לכחול. גם בגלאי וגם בפרוז'קטור.
הפרוז'קטור לא מקבל פאזה קבועה. הגלאי כן.
שניהם מקבלים אפס קבוע.
הפרוז'קטור מקבל פאזה רק מהחוט האדום.
איתי
לענ"ד היית צריך לחבר כחול קבוע לפרוג'קטור, ואת האדום לחבר לחום, כניסת הפאזה לפרוג'קטור.
Sent from my SAMSUNG-SGH-I537 using Tapatalk
אם הסתבכת, תתקשר.
המס' בחתימה.
זמין חופשי עד 23:00 לפחות.
איתי
תודה. עובד.
הפיכה של הכחול והחום בין הפרוג'רטור להזנה עבדה.
(בגלאי השארתי ללא נגיעה, כי חיברתי לפי הצבעים, חו לחום, וכחול לכחול...)
עכשיו הוא מקבל פאזה דרך הגלאי, ואפס קבוע.
תודה!
עידן

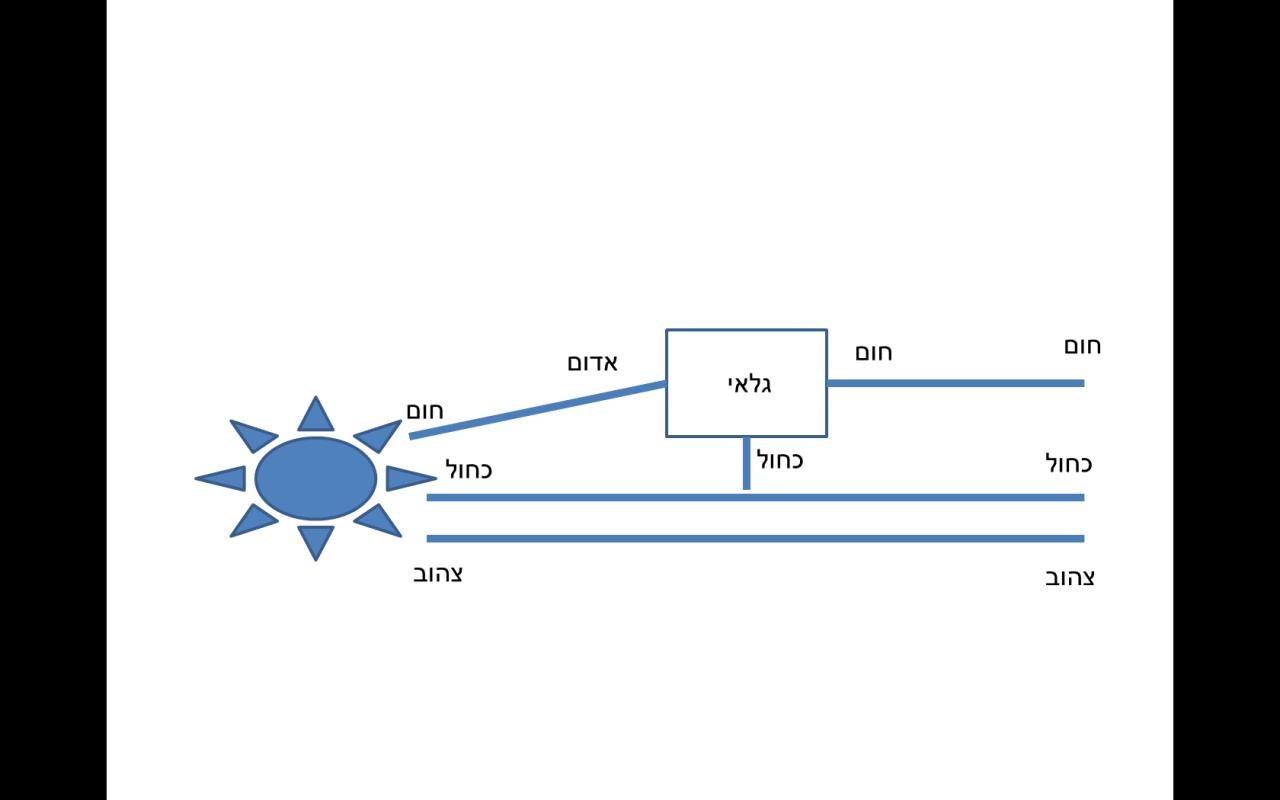

כל הכחולים צריכים להיות מחוברים ביחד - זה האפס שלך.
חוה מההזנה צריך להיות מחובר לחום של של הגלאי.
אדום של הגלאי צריך להיות מחובר לחום של הפרוז'קטור.
(בדיוק מה שכתב חנן)
קובץ מצורף 108475
