ספר טיפולים ועזרה בתיקון פולריס אקספלורר 400 , שנת 95 , שתי פעימות

שלום לכולם !
1. מחפש ספר רכב / טיפולים לפולריס אקספלורר 400 שקיבלתי מחבר .
2. הכלי לא תקין - עבר מנוע ואז הניע ונכבה , החבר אומר שכנראה cdi , החלק מנותק ואני צריך תרשים או תמונה מכלי שלם איך לחבר ( 4 קונקטורים ) , כמו כן איך יודעים שהבעיה באמת ב cdi ? אולי למישהו יש חלק כזה חליפי רק לבדיקה ?
תודה מראש

תתחיל משתי בדיקות פשוטות:
1. האם יש ניצוץ בפלג?
אם לא, בדוק כל רכיב בדרך, החלף פלג, החלף ראש פלג, בדוק תקינות pickup, בדוק חוטים, הצלב cdi אם יש לך אחר.
הכי קל לבצע הצלבות עם כלי אחר, כי רכישה תעלה לך המון.
2. אם יש ניצוץ , ייתכן ויש בעית דלק.רסס מעט ספריי קרבורטור לתוך הקרבורטור ותן סטרטר.

אלו 2 הדרישות העיקריות לגרום למנוע להניע.



לגבי ספר, אם תחפש מספיק בגוגל תמצא בעלות זניחה, אני מצאתי לריינגר ב 10 דולר
Sent from my SM-G900F using Tapatalk

תודה אבל כרגע הcdi מחוץ לכלי , יש לך אולי תמונה או תרשים איך לחבר ? יש שם שני קונקטורים ועוד שלושה תנינים וטבעת

זה מה שיש אצלי ( 500 סמק 4 פעימות)
http://uploads.tapatalk-cdn.com/2016...d1724defdb.jpg

Sent from my SM-G900F using Tapatalk

http://www.download-repair-manual.co...r-manuals.html

חברים תודה !

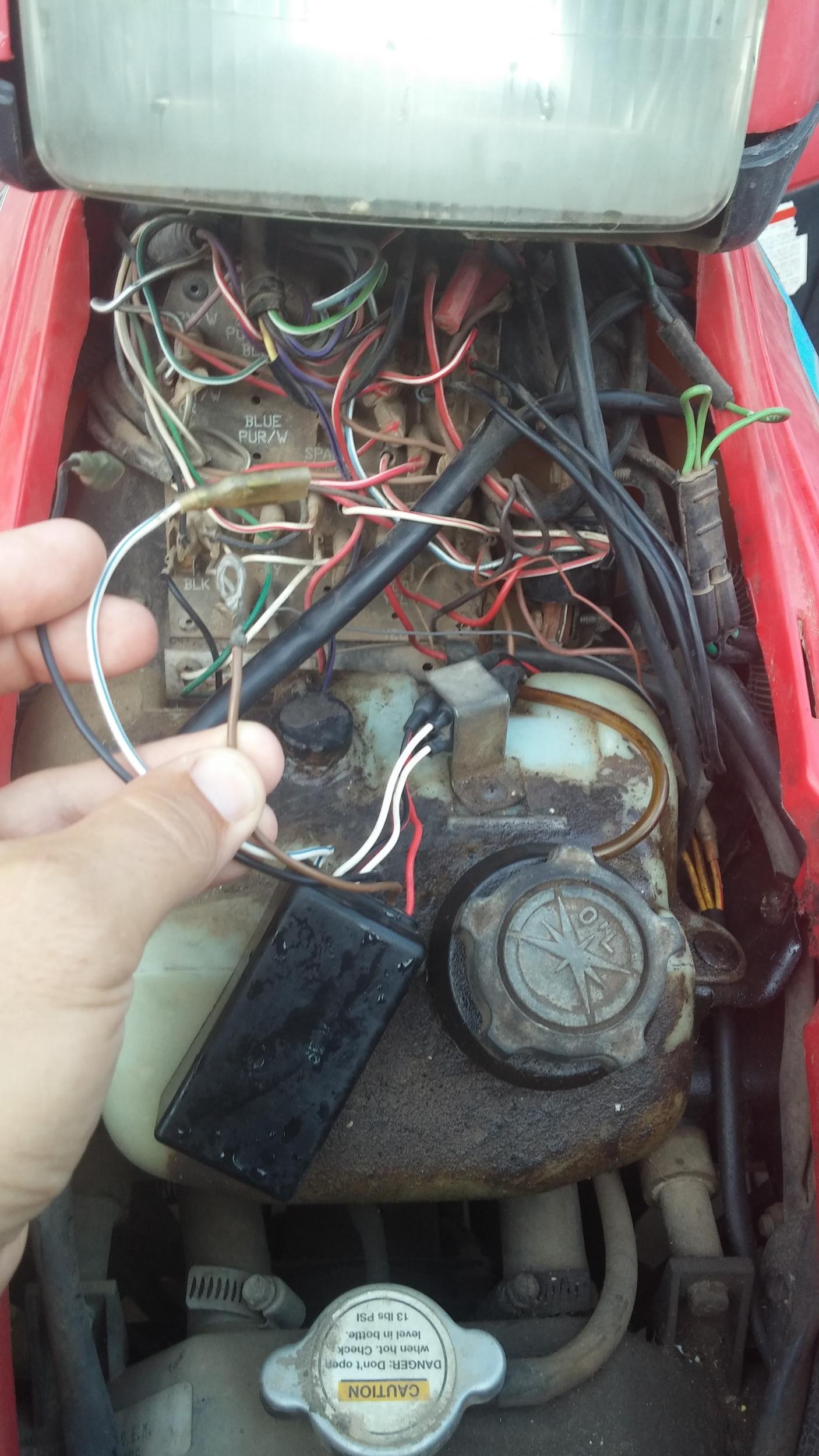

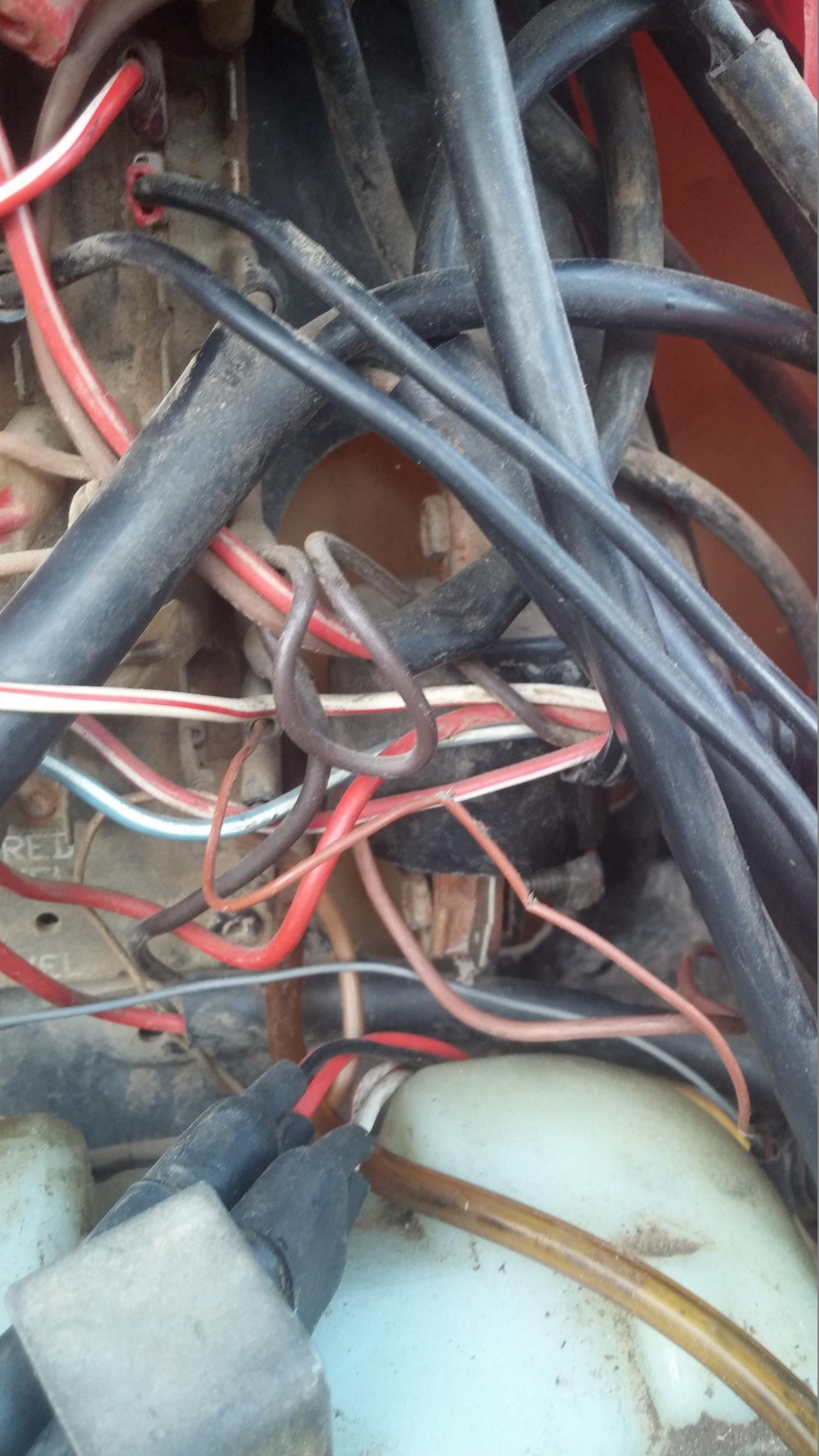

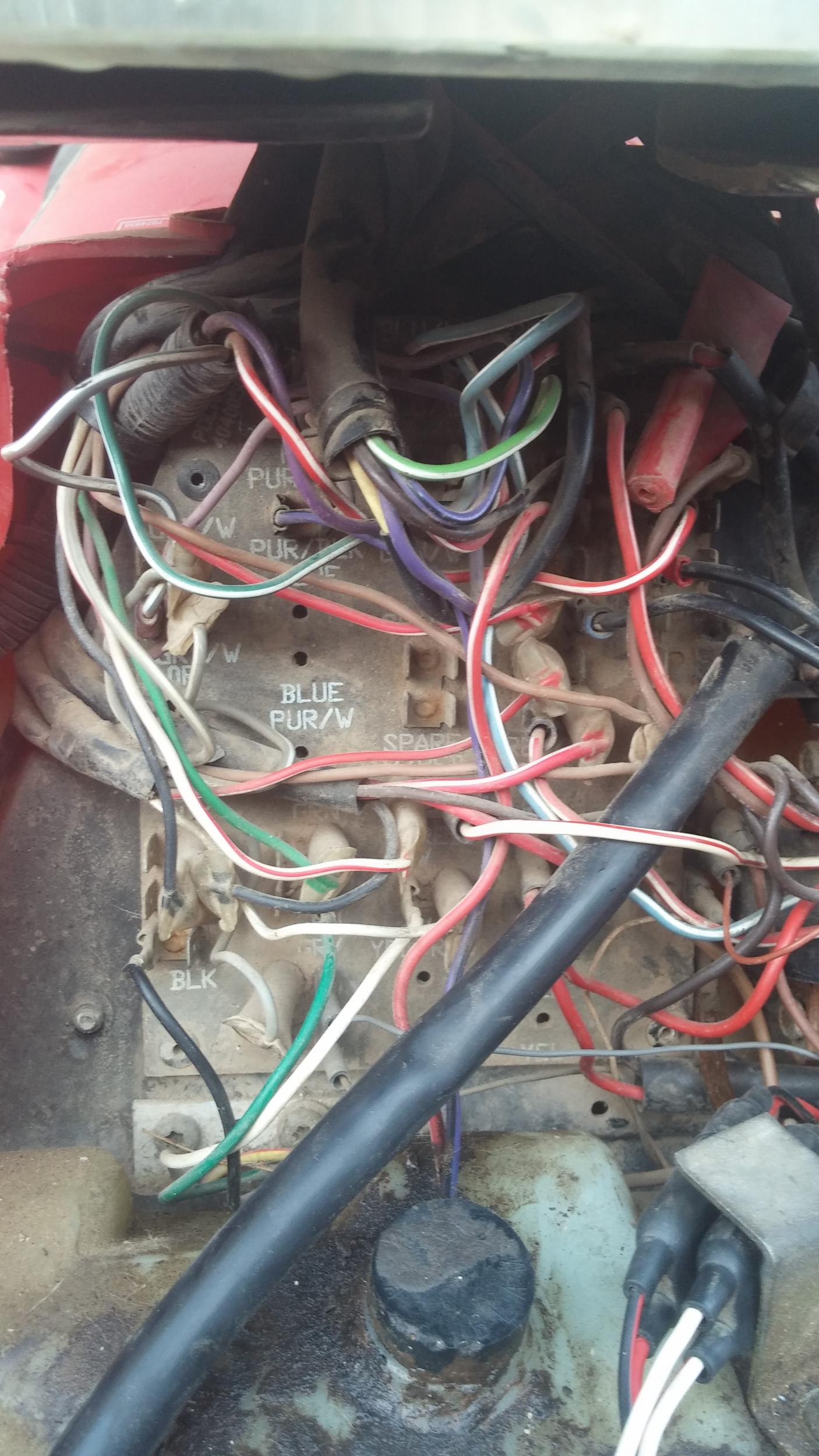

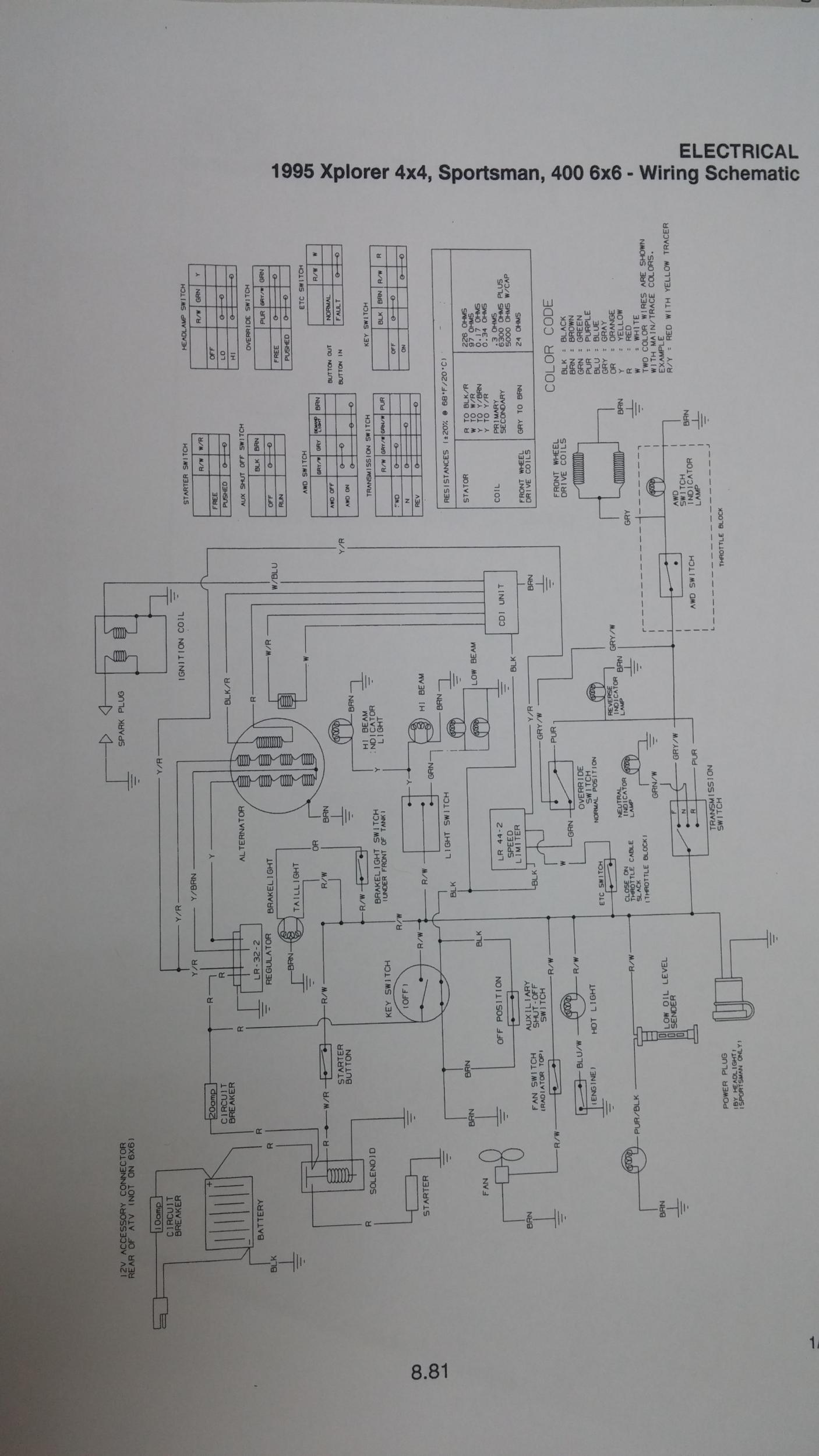

רכשתי ספר אבל לא ברור לי עדיין איך לחבר ולא רוצה לעשות טעות ולשרוף את ה cdi . צילמתי את החיבורים ומצרף תרשים ותמונה של לוח החיבורים ואשמח אם תוכלו לתת יד . שני הקונקטורים מתחברים בלי בעיה , נשארו חוט עם טבעת ( אולי לקוייל ?) חוט שחור וחוט כחול לבן ( בתמונה על היד שלי .
תודה !קובץ מצורף 108960קובץ מצורף 108961קובץ מצורף 108962קובץ מצורף 108963קובץ מצורף 108962קובץ מצורף 108963קובץ מצורף 108964קובץ מצורף 108962קובץ מצורף 108963קובץ מצורף 108965

החוט החום עם הטבעת הולך לבורג בשלדת הטרקטורון.

החוט השחור מיועד לניתוק הצתה\כיבוי מנוע. אם לא תחבר אותו לכלום, הטרק' אמור להתניע. בתור התחלה לא הייתי מחבר אותו, כדי לוודא שאין קצר כלשהו שיפריע להתנעה. אחרי שתראה שהטרק' מניע, אתה יכול לחבר את החוט השחור ללוח החיבורים, היכן שמתחברים עוד חוטים שחורים ורשום BLK.

החוט הלבן עם הפס הכחול הולך לקויל.

חנן תודה !
לאן לחבר את השחור , בהמשך ?

רענן את הדף. הוספתי הסבר בגוף ההודעה.
