חיווט מע"ד מוטורולה RJ45

יש לי מע"ד מוטורולה תקין, ללא הראש.
יושב בתוכו כרטיס אלקטרוני קטן ועליו מיק.

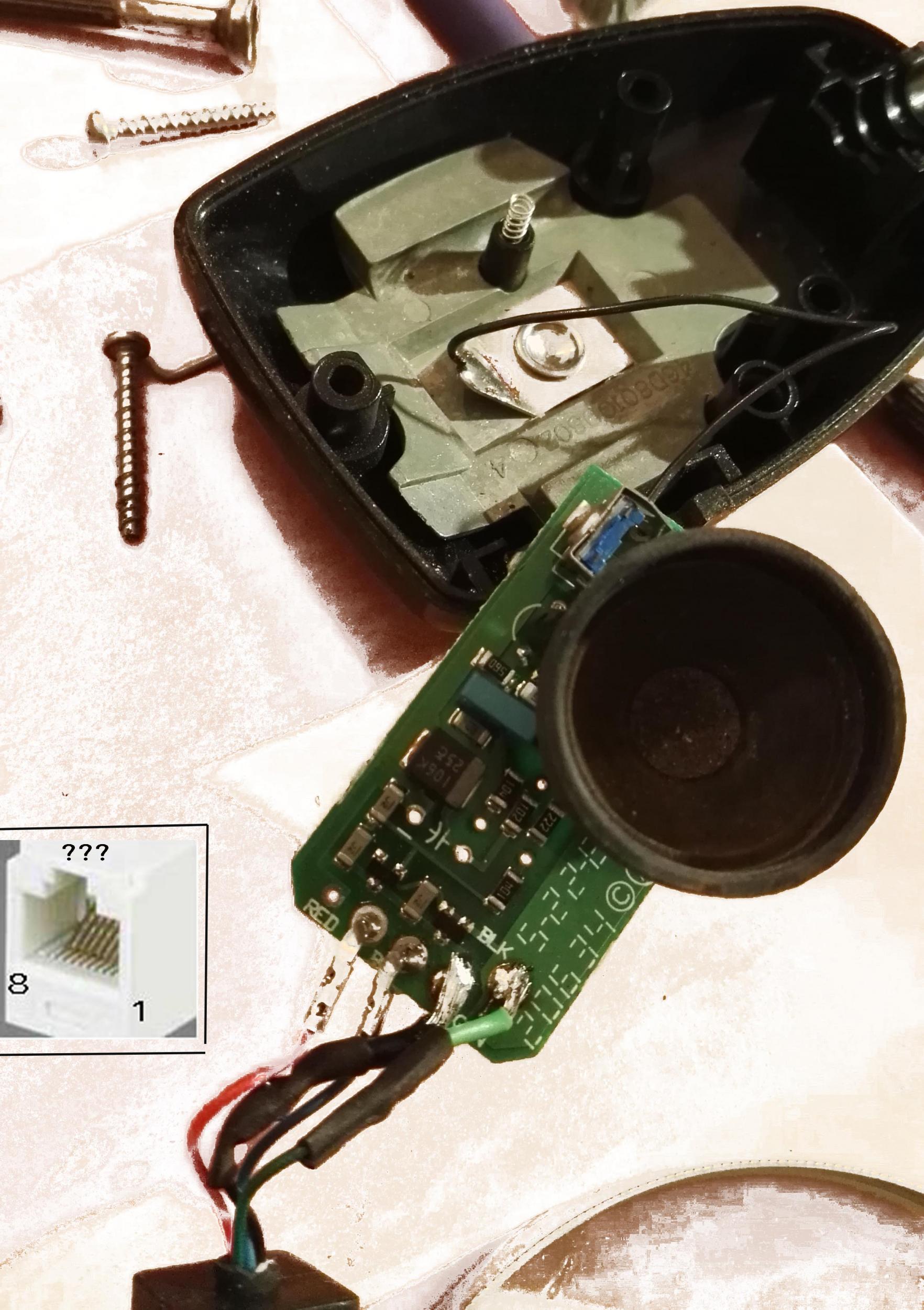

על הכרטיס מצויינים רק צבעי החוטים ולא תפקודם (אדום, כחול, ירוק, שחור).

מצ"ב צילום.

יש לי לוחץ סופיות RJ45.

חשבתי שצבעי החוטים יהיו כמו במעד אחר תקין, אבל לצערי לא.

חיברתי מחבר 8 פין למיטב הבנתי כך:
1 ריק
2 ריק
3 ירוק
4 אדום
5 שחור
6 כחול
7 ריק
8 ריק.

התוצאה - איך שאני מכניס המע"ד למכשיר, הוא פורץ לשידור, אבל ללא אפנון דיבור.
רק כשאני לוחץ על הPTT הוא מאפנן גם את הדיבור בשידור.

לא מצאתי סכימת חיבור של הכרטיס.
מה חיברתי לקוי ואיך צריכים להיות החיבורים?
קובץ מצורף 109482

זה המע"ד הגדול או הקטן ? (אם אתה לא בטוח, שלח תמונה של מכסה הפלסטיק)
אם אין כאן מישהו יודע אז אפתח את שלי ואבדוק את החיבורים מבפנים
יש לי את שני הסוגים, ובשניהם סדר הצבעים בקונקטור הוא כמו שרשמת, כך שכנראה משהו שונה בחיבור הפנימי.

קובץ מצורף 109500

תודה.

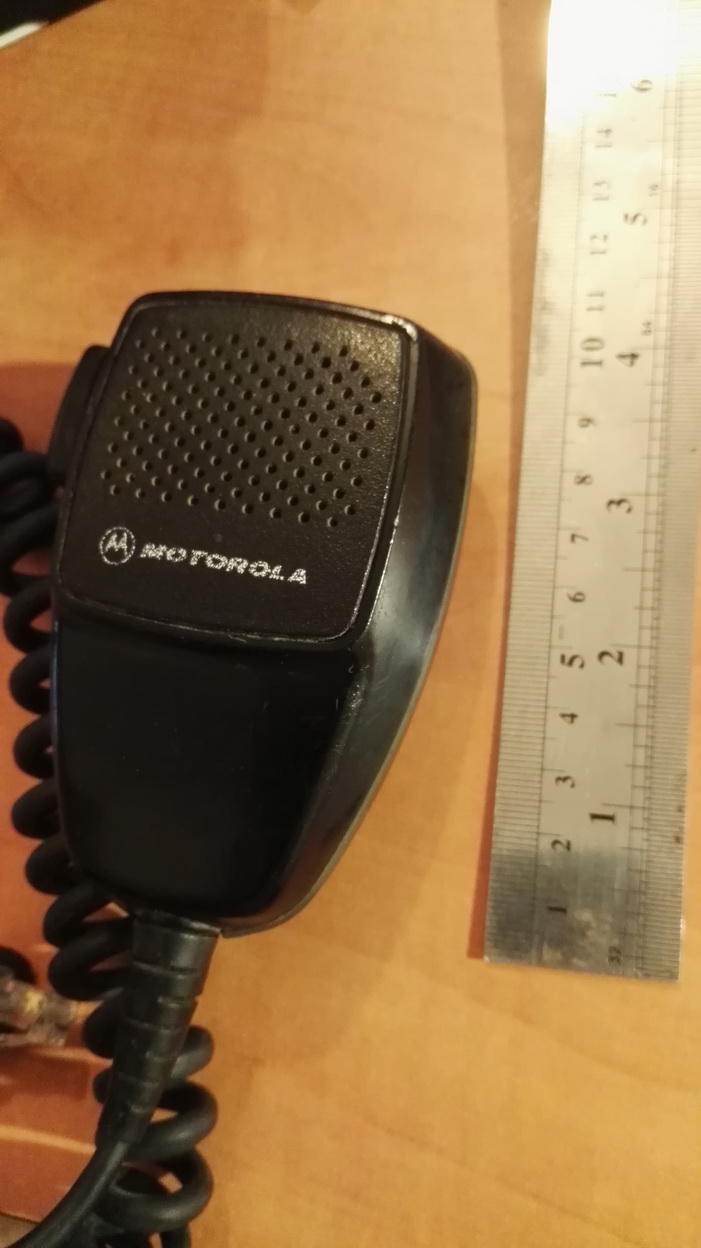

זה המע"ד. יש לו שלושה ברגים מאחור, להבדיל מהלבנים - שאין להם ברגי פתיחה מאחור.
הלבנים קצת יותר גדולים, אם זו היתה השאלה.

אחרי עוד הרבה קריאה וחיפוש - יכול להיות משהו שקשור להבדל (שאני לא מצליח למצוא) בין RJ45 ל-8P8C?
איפה אנשי הקשר כשצריכים אותם..

ואגב, גם אחרי נסיון להפוך את החוטים לגמרי ל-
3 כחול
4 שחור
5 אדום
6 ירוק
מתוך מחשבה שאולי טעיתי במיקום 1
לא, זה לגמרי לא, כי אז בכלל נכבתה המנורה הכתומה ולא היה שידור, לא עם PTT ולא בלעדיו.
back to square one

יש לי כזה תקין, אנסה להציץ בפנוכו כשאגיע הביתה ...

תודה רבה, נדב, אבל כבר אין צורך שתפתח.
חיבור הצבעים שנעשה ב-RJ45 היה נכון.

בבחינה מעמיקה של התמונה שהועלתה בפוסט הראשון, גיליתי שאולי בעצם הפכתי את שתי ההלחמות שהיו מנותקות והלחמתי בלוח ה-PCB שצולם - ההחוט ירוק והחוט השחור.
הפכתי את ההלחמות, והמע"ד תקין לגמרי.

תוך כדי חיטוטים בנבכי האינטרנט שמתי לב שאכן תמיד הצבעים של מוטורולה זהים, גם בסדר הצבעים, ושאין פרוטוקול תקשורת אחיד בין החברות - כלומר - CB, UNIDEN ואחרות - עובדות על פרוטוקולים שונים, גם בציוד הקצה.

ושוב, תודה.

הציוד של מוטורולה יעבוד רק על המכשירים שלהם.... זה קצת כמו "אפל"...

הדרך הטובה ביותר ללמוד, זה מלנסות..יפה שהצלחת
