אחלה תודה רבה.ציטוט:
נכתב במקור על ידי sidewinder
Printable View
אחלה תודה רבה.ציטוט:
נכתב במקור על ידי sidewinder
חנן, כוון את הTOE IN של הזרועות האחוריות כך שהגלגלים יהיו מקבילים אחד לשני בגובה הסטטי של הרכב, עד כמה שאפשר - יותר נכון טיפה מכונסים פנימה. השיטה - כמו שיוסי כתב, חבר שני סרגלים קשיחים, אופקיים, לנאבות (במקום גלגלים) ומדוד עם מטר מרחק שווה קדימה ואחורה. בדיוק אותו עיקרון כמו כיוון שפור מקדימה ברכב עם סרן חי. תעשה את זה הכי טוב שאתה יכול, הבדל של מ"מ בודדים על גבי מטר זה זוית קטנה, וכאמור, שתהיה מתכנסת (גלגלים מכוונים פנימה קדימה). בהמשך תוכל לכוון סיבוב לפה סיבוב לשם - בשביל זה הרי השקעת 60$ בכל מיסב קצה JMX16, לא? ;)
אורך הציריות שאתה תזמין יהיה בטולרנס הרבה יותר גדול מאשר כיוון הTOE-IN, אל תדאג. כשהגלגל עולה ויורד הם זזות בתוך הCV מרחק גדול יותר משמעותית.
נמרוד, אני חושב שאתה טועה. אורך הציריות מחייב להיות מדוייק והחלק הפנימי של ה CV צריך להנעל על הציריה במדוייק (משני צידי ה-CV) כדי שהציריה לא תשוט בתוך ה CV.
בפתיחה וסגירה של המתלה ה-CV נכנס ויוצא בתוך עצמו במגבלת תנועת הגולות.
לזה אני מתכוון עידו. התנועה של המתלה מעלה ומטה גדולה יותר מאשר השינויים הקטנים בכיוון הTOE, ולכן זה לא מה שקריטי בהזמנה של הציריות. לדעתי.
כמה זה טיפה ?ציטוט:
נכתב במקור על ידי נמרוד
הטולורנס שהאמריקאים מדברים עליו הוא בסך הכל 3/8 זה הכל. יענו כולה 9.5 מ"מ.ציטוט:
נכתב במקור על ידי נמרוד
חנן
בקשר למדידת אורך הציריות
קרא את הקישור הבא
http://www.rorty-design.com/content/axles.htm#Making%20an%20axle%20gauge.
מקווה שיעזור
יוסי
חנן שאלתה בצורה מיקצועית לא חובבנית או שאני לא מבין.ציטוט:
נכתב במקור על ידי חנן גולומבק
אבל השיטה שהחברים מצעים פה מניחה את הדעת ועובדת אבל פרט אחד לא אהבתי ברזל זווית זה לא חומר ישר או כל פרופיל ברזל אחר עם יש לך פרפיל אלומניום עדיף ואפשר גם עם חוט סימן של בנין אבל זה יותר קשה.
עידו
עידו שאלתי ברצינות וברור לי שהדרך הכי טובה ומדויקת היא לקחת את הרכב לכיוון במכון, אבל זה לא משהו שאני יוכל לעשות כרגע ולדעתי הדיוק של מכון לא כל כך חשוב לי.ציטוט:
נכתב במקור על ידי עידו לוריה
ברור לי שפרופיל אלומניום טוב בהרבה מברזל זוית. בכל אופן תודה.
כיון הציריות נעשה בצורה הבאה(כמובן לאחר שהמיתלים מאוזנים)
צריך לעלות את המתלה מקביל לגיר (סגירה מקסימלית)הכונה שמעל נקודה זו הציריה מתארכת
ומתחת לנקודה זו הציריה מתארכת וזה מידת הציריה .
למדידה מדויקת אני ממליץ לקחת ציריה ישנה לחתוך אותה לחבר לה קרדנים לחבר אותם למתלה
ולהגיע לנקודת סגירה מקסימלית ולמדוד(לפי המעקב שלי על שלבי הבניה אמור להיות רווח זאת
אומרת צריך ציריות יותר ארוכות).
לאחר מציאת האורך המתאים תוכל לקבוע מהלך פתיחה וסגירה
נ.ב
אם לבנתיים מדובר במנוע סוברו יש לי דרך להאריך ציריה (בונים משתים אחד) בעזרת מוט הולבר
מאוזן בדיוק מושלם(לגבי הספקנים שביניכם ) ויעמוד בכוחות של 200 כ"ס ללא בעית גזירה(בדוק
על מנוע 3000 סמ"ק אלפא 250 כ"ס)
בהצלחה!!!
דודי
שים לב חנן משתמש בציריות של פורשה ן CV930
שזה דומה לציריות חיפושית רק 28 שיניים ולא 33 שיניים
סוברו זה משהו אחר
אין קשר בין סוג הציריה לבין הרעיון איך לקחת מידה!!!ציטוט:
נכתב במקור על ידי sidewinder
חברים תודה. קבלתי ממכם את כל המידע הדרוש. אני מקווה לעשות את זה השבוע ואם לא אמס בחום :oops: אז גם אצלם את התהליך.
בינתיים הגיעו ה "סטאב אקסלים" שייצרתי כאן בארץ הקודש. הם מורכבים מפלאנג' של CV 930 שבדרך כלל מתקינים בגיר ו מציריה קדמית של סופה "דנה 30" .שני החלקים הללו עברו חיתוך חריטה והתאמה מושלמת כולל לחיצה ב PRES ולאחר מכן ריתוך מיג מבחוץ ומבפנים. אין ספק שזו תהיה החוליה החלשה ב"רכבת" ההנעה. ימים יגידו איך היא תחזיק מעמד.
עכשיו אפשר להרכיב אותם על הזרועות ולכוון את הזרועות לקראת המדידה של אורך הציריות הדרוש...
OK אז ה"סטאבים..." במקום אפשר להתחיל לכוון, קודם כל הורדתי מהזרועות את הקאליפרים והדיסקים. לאחר מכם "פילסתי " את ה"סטאב אקסל" עם הפלאנג' של הגיר. בשלב הזה חיברתי "סרגל" אלומיניום לפלאטה שאליה מחוברת הנאבה ומדדתי מרחקים מהשלדה. השלב הבא היה לנתק את הזרועות ולהבריג את המיסב הראשי פנימה או החוצה לפי הצורך. כל הסיפור הזה בוצע מספר פעמים בכל צד עד שהייתי מבסוט ו........מיובש מחום, :oops::oops::oops:. ואז כבר לא נשאר לי כך למדוד את אורך הציריות . זה כבר יקרה ביום אחר.
חנן שלוםציטוט:
נכתב במקור על ידי חנן גולומבק
למה לא ליצר את החלק קומפלט מחתיכה אחת בחריטה זה אפילו אמור לעלות אותו מחיר אבל יותר חזק בלי הריתוך ?
זאת סוגיה שחשבתי עליה אבל לא התעמקתי בה. בקשר למחיר , לא נראה לי שזה יעלה פחות מ 400 ש"ח (על העבודה לא שלמתי) ועל תשכח שחלק כזה צריך לעבור חיסום כך שאני דיי בטוח שזה יעלה הרבה יותר אבל בהחלט צריך לחשוב על זה.ציטוט:
נכתב במקור על ידי עידו לוריה
חנן פתאום שמתי לב שרשמתה שהחלק רותך במיג ידוע לך עם איזה סליל ועם החלקים מחוסמים?ציטוט:
נכתב במקור על ידי חנן גולומבק
החלקים מחוסמים.ציטוט:
נכתב במקור על ידי עידו לוריה
אין לי מושג עם איזה סליל השתמשו.
חנן,
כל הכבוד על ההתמדה ועל ההשקעה !
המשך כך, זה בסוף משתלם, אני יודע :D !
בהצלחה בהמשך !
ערן.
אוקי, מתחיל להיות מעניין...

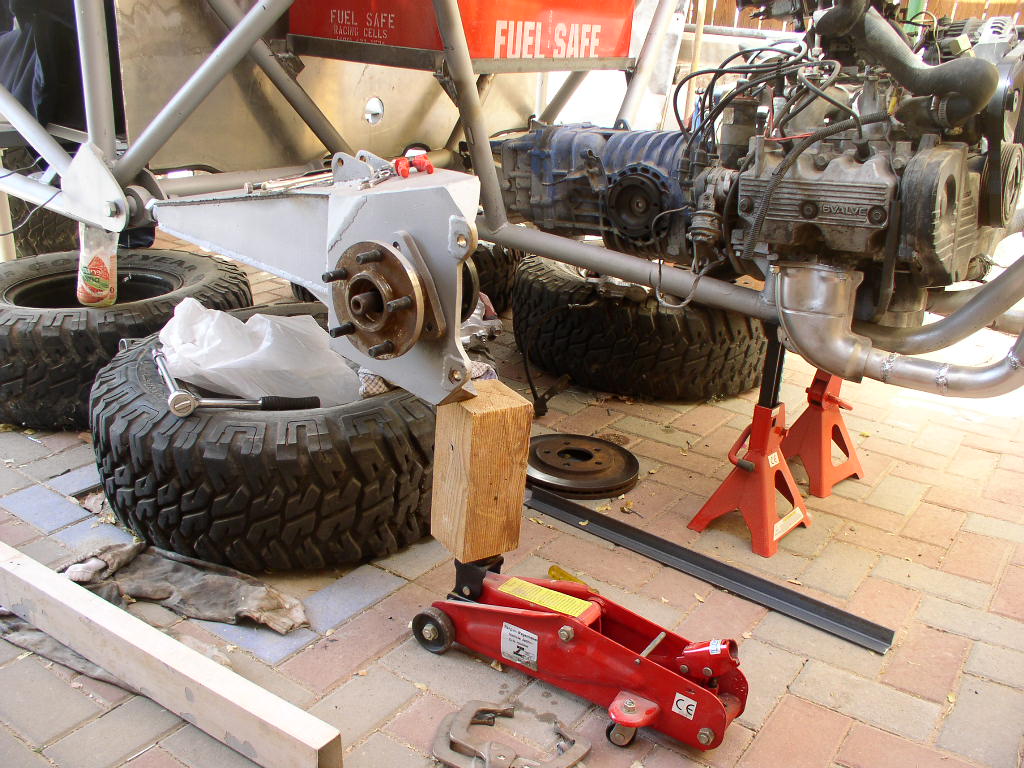

http://www.jeepolog.com/forums/attac...0&d=1243353324
אם אני מבין נכון, כיוונת את גלגלים למקבילות במצב הנראה בתמונה, של ציריה אופקית. אבל זה לא המצב הסטטי של הרכב - המצב הסטטי יהיה בערך שליש מהלך נמוך יותר. וזה אומר שבמצב הסטטי ,גובה נסיעה רגיל, הגלגל יהיה מכונס. זה לאו דווקא טוב או רע, אבל זה לא מה שאני הייתי עושה. עכשיו אני אשאל שאלה אחרת - האם הזרוע סימטרית? כלומר, האם השמאלית זהה לימנית, אתה יכול להחליף בינהן (למעט כמובן תושבות הבולמים שמרותכות בצדדים הפוכים)? במילים אחרות, האם במצב שנראה בתמונה, זוית קאמבר היא אפס או שלילית?
