פרויקט שיפוץ בלייזר 1983

ציטוט:

---

נכתב במקור על ידי ModChiP

אתה חצי שנה מסובב את המנוע?
למה?
ויש שם איזה רצועה שמחליקה או שאני מדמיין?

---

מערכת ההצתה עברה שידרוג לפני שנתיים בערך, כתבתי על כך איפשהו בעמוד 10
הכל עבד נהדר במשך שנתיים, ואני כבר מזמן שכחתי איך מכוונים את מערכת ההצתה הזו או מה בדיוק היא עושה, פשוט לא היה צורך.
אבל מה, למערכת הזו יש טריק.
על מנת לשנות את תיזמון ההצתה דרך המחשב הנייד ולא על ידי פירוק המפלג והחלפת קפיצים ומשקולות, יש צורך בשינוי קטן וחד פעמי במפלג. השינוי הוא נעילת קידום ההצתה על מקסימום.
מרגע שקידום ההצתה נעול, כל איחור של ההצתה מתבצע בעזרת המחשב עם גרף תזמון ופלאי המאה ה-21.

אז מה כל זה קשור לשאלה שלך ולעובדה שאני מנסה להניע את המנוע אין סוף פעמים?!

המנוע צריך להניע בקלות כאשר גל הארכובה נמצא 10-15 מעלות לפני נמ"ע והרוטור של המפלג מצביע על חוט ההצתה של בוכנה מספר 1.
את כל זה עשיתי, אבל שחכתי שהמפלג נעול עם קידום הצתה של 20 מעלות, ז"א שכשאני כיוונתי 15 מעלות לפני נמ"ע, המערכת הייתה בעצם ב 35 מעלות ושם אין סיכוי שהמנוע יניע.

בין ניסיון לניסיון אני מזיז טיפה את המפלג וכך משנה את תיזמון ההצתה, לבסוף "תפסתי" את הנקודה הנכונה והמנוע הניע.

הרעש של השריקה זו הרצועה של האלטרנטור שהייתה רפויה מאוד.

איזה כיף לראות שלבסוף הניע! יישר כח וממתין לעדכונים..


Sent from my iPhone using Tapatalk

יש לך מחשב להצתה ? או שלא הבנתי. חשבתי שאין לך מערכת הזרקה ממוחשבת.

ציטוט:

---

נכתב במקור על ידי lizard

יש לך מחשב להצתה ? או שלא הבנתי. חשבתי שאין לך מערכת הזרקה ממוחשבת.

---

אין לי הזרקת דלק
אין לי מחשב הצתה

יש לי כיוון של תזמון ההצתה בעזרת מחשב חיצוני, זה בסך הכל בא להחליף את המשקולות והקפיצים שבתוך המפלג.

אה. מעניין. למה זה טוב?

ציטוט:

---

נכתב במקור על ידי lizard

אה. מעניין. למה זה טוב?

---

לצורך כיוון של מערכת ההצתה.
האלטרנטיבה של להוציא את המפלג, לפרק לו את המשקולות והקפיצים, להחזיר, לעשות נסיעת מבחן וחוזר חלילה.... היא הרבה יותר ארוכה מאשר להקיש על כמה מקשים במחשב.
גם ככה, החבר'ה ב GM דאגו לשים את המפלג בחלק האחורי של המנוע, והגישה לשם קשה מאוד. בפורד לעומת זאת חשבו על המשפץ הביתי ושמו את המפלג בקידמת המנוע.

טוב לדעת. איך זה בנוי? יש איזה מחשב שמנהל את הכול נכון? מאיפה הוא מקבל נתונים?

תוכל למצוא את כל המידע בקישור הבא:
https://www.msdperformance.com/produ...rip/parts/6530

הבנתי תודה. זה מה שחשבתי.

אחד הדברים שהציקו לי כבר זמן רב היה הבלאגן בחשמל שבתא המנוע.
אומנם הרכב חדש (רק 5 שנים מאז שבניתי אותו) אבל בזמן הזה הספקתי להוסיף לא מעט חוטים,ממסרים ובתי פיוזים.
ניצלתי את הפירוק של הפרונט בזמן החלפת המנוע והכנתי מחדש את כל צמות החשמל כך שהממסרים ובתי הנתיכים יעברו דרך נקודה אחת במקום להיות מפוזרים במקומות אקראיים בתא המנוע.

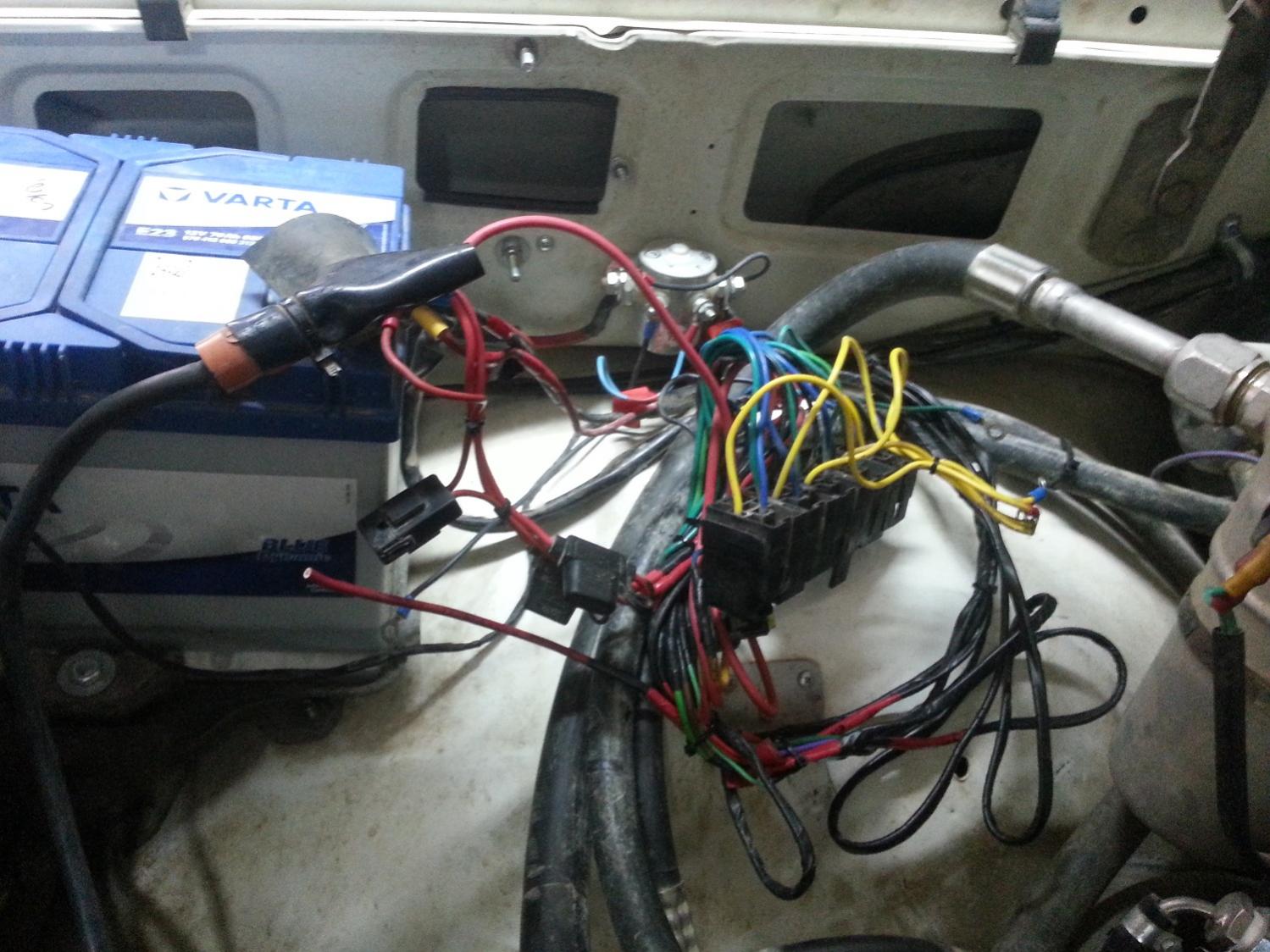

כך זה נראה אחרי הסדר הראשוני, שורה של ממסרים ליד המצבר הראשי.

קובץ מצורף 108654

התלבטתי רבות לגבי איזה סוג של קופסת חשמל תתאים לצרכים שלי, ישנן הרבה אופציות לבתי נתיכים אך לא הרבה אופציות לקופסאות שמשלבות גם נתיכים וגם ממסרים.
מלבד הרצון בקופסה משולבת רציתי גם קופסה שתהיה כמה שיותר קטנה, אין סיבה היום ב 2016 להשתמש בנתיכים שהיו נפוצים בשנות ה-80.
מצאתי חברה איטלקית שמייצרת קופסאות חשמל בהתאמה אישית, ז"א ישנם מודולים שונים שניתן לשלב ולייצר קופסת חשמל עם סוג הרכיבים שמתאימים ביותר למשתמש.
אני בחרתי בזוג מודולים זהים שבכל אחד מהם 6 נתיכים, 4 ממסרים ומקום נוסף לשני נתיכים רזרבה.
אחד היתרונות הנוספים מבחינתי בסוג זה של קופסה הוא שהיא מגיעה עירומה לחלוטין, ללא חיווט וללא סופיות, ההחלטה לגבי ערך כל נתיך, עובי החוט וסוג הסופית שיתאים לחוט זה – הכל בידי המשתמש.
דבר אחרון שרציתי היה שאת החוטים שאני מחבר אל קופסת החשמל, גם הפיקוד וגם הזרם הגבוה, כולם צריכים להיות נתיקים על ידי מחברים, לא מעוניין בהלחמות, איזולירבנד או שרוולים מתכווצים.
כך זה נראה לאחר חיבור החוטים והמחברים.

קובץ מצורף 108655

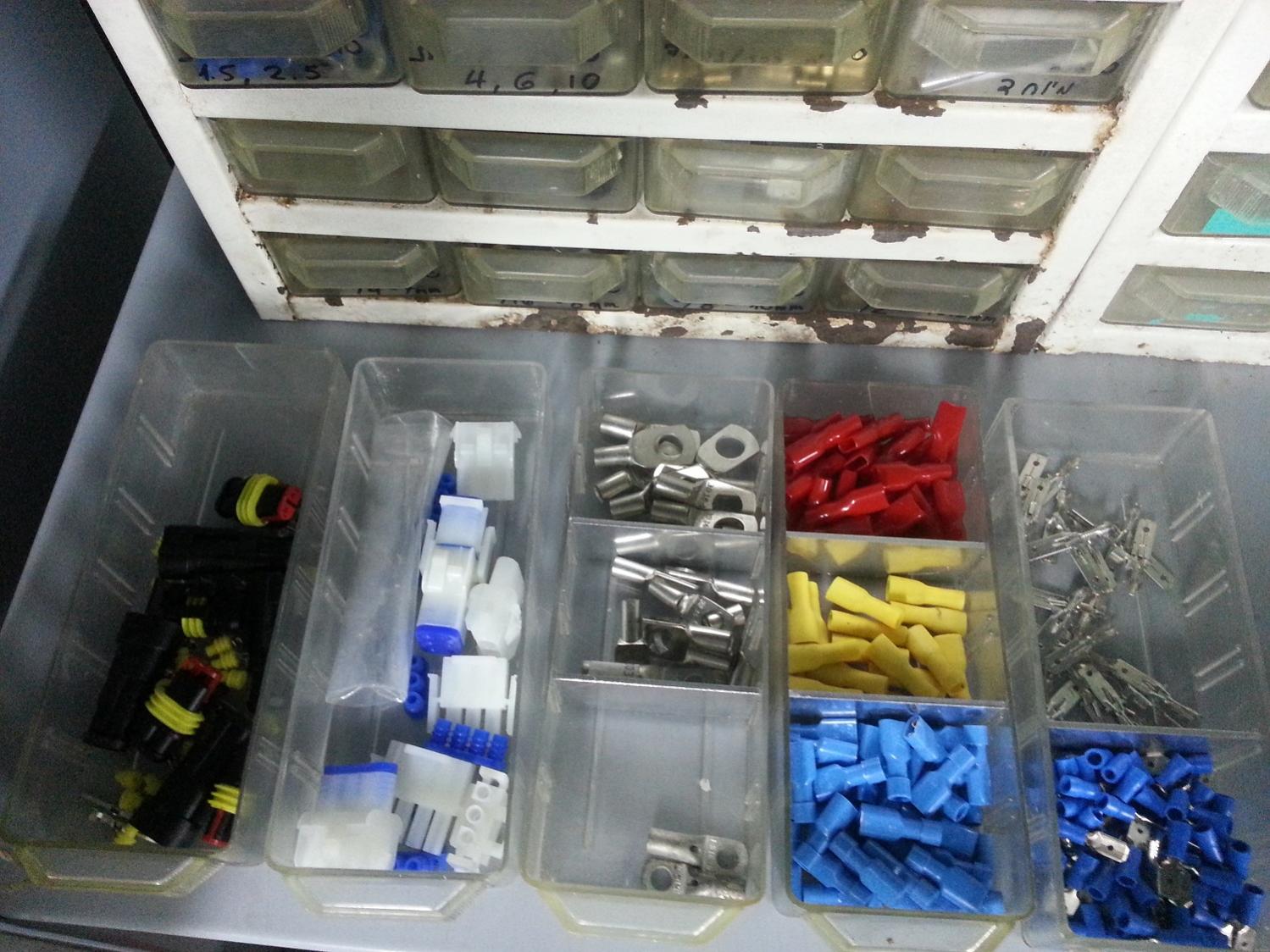

שנים של איסוף סופיות כבל ומחברי חשמל מוגני מים השתלמו והגיע הזמן לשלוף את המגירות שהשתתפו בהרכבה של הקופסה.

קובץ מצורף 108656

לאורך כל השלבים של התכנון, הייתי בטוח שאת קופסת החשמל אחבר על בסיס מוגבה על בית הגלגל ליד המצבר, כשבאתי לבדוק איזו זווית צריך להיות לבסיס, גיליתי זוג פתחים בכנף שממש מבקשים להיות חלק מהפרויקט החדש.

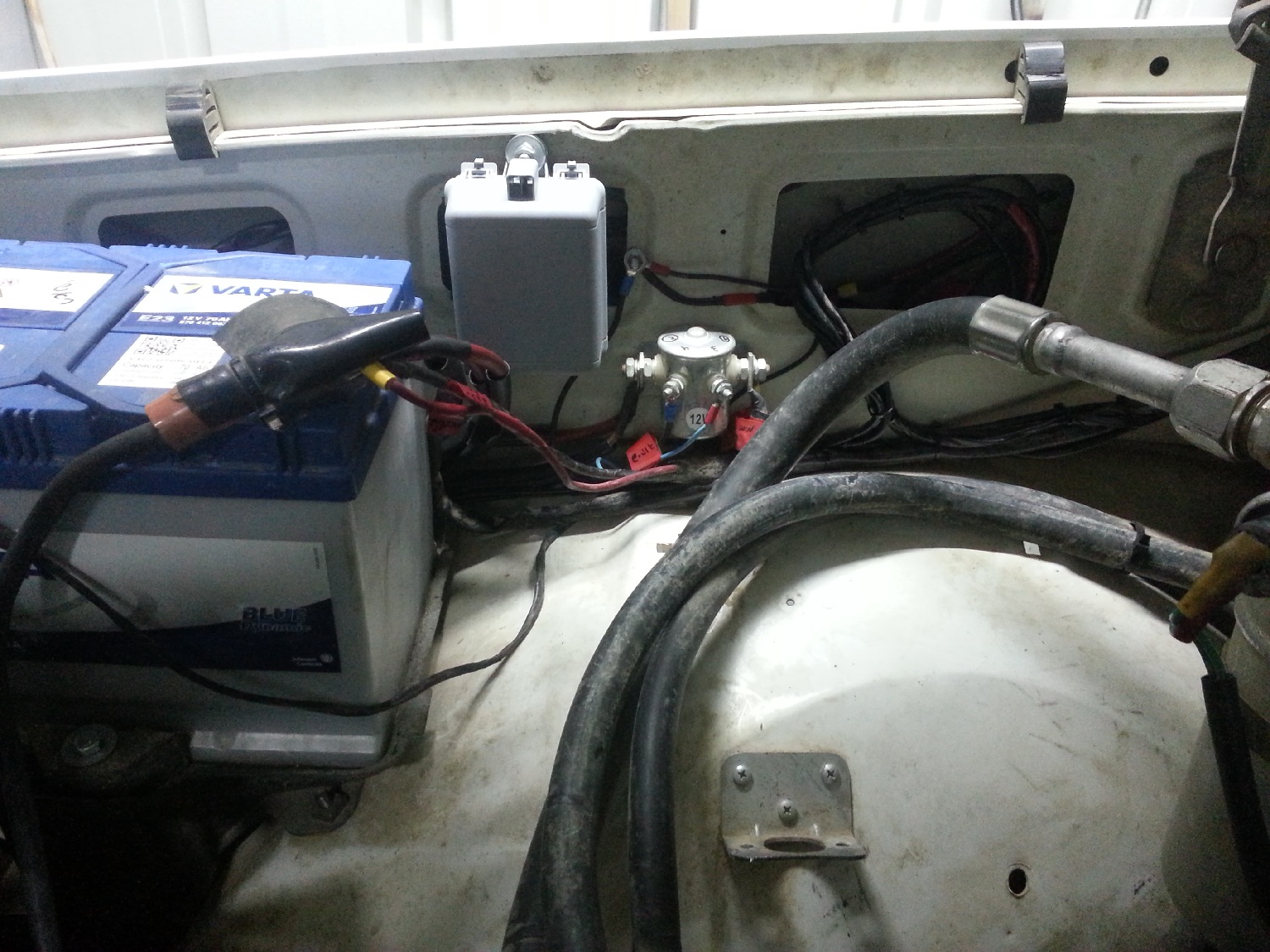

כל החוטים והמחברים נמצאים בתוך הכנף, וקופסת החשמל יושבת במקום נגיש צמוד למצבר.

קובץ מצורף 108657

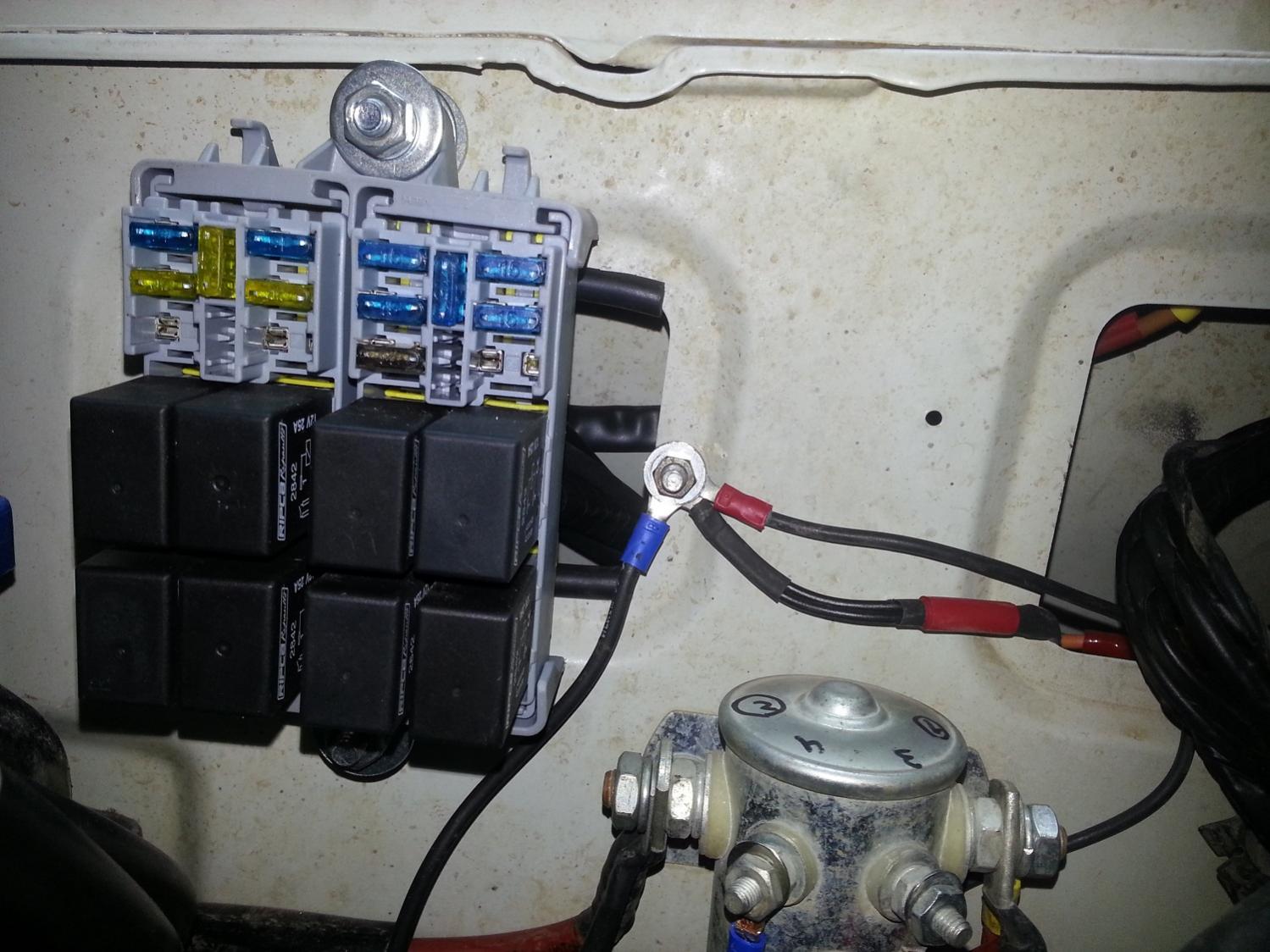

וזה כבר מבט ללא הכיסוי

קובץ מצורף 108658

נגמר עוד פרויקטצ'יק קליל ואפשר להמשיך לפרויקט הבא...

עבודה יפהפיה..

Sent from my SM-G900F using Tapatalk

איזה יופי. כרגיל אצלך...

תן בבקשה לינק לקופסאות. נראה מעניין

אתה תותח

תודה למגיבים.
זה קישור לאתר החברה http://www.mta.it
מוצרים שלהם אפשר לקנות דרך ebay או חנויות באינטרנט או לפי מה ששמעתי גם חנויות כאן בארץ מחזיקות את המוצרים שלהם (לא יודע איזה חנויות).

תב-אור וגלאור ביצחק שדה

בן אביגדור, לא יצחק שדה. ויש גם את מנצור

עברו כבר שלושה ימים מאז סיום הפרויקט האחרון והגיע הזמן להתחיל משהו חדש.
עם כל המקום שהתפנה לי בעקבות מיקום קופסת החשמל על הכנף החלטתי לנצל את המקום הלא מתוכנן עבור משימה נוספת (קצת קשה לי להגדיר את המשימה כפרויקט) שמציקה לי כבר לא מעט זמן.

הג'ימי משמש אותי באופן קבוע עבור הסיבוב השבועי של יום שישי, מלבד הסיבוב הזה את יתר השבוע הוא מבלה במנוחה בתוך הגראג', בזמן שהוא נח הדלק מתחיל לחזור אחורה דרך הצנרת אל המיכל ולאחר מספר ימים בלי הנעה אני יכול לראות שמסנן הדלק ריק.

ההנעה הראשונה אחרי שבוע תמיד ארוכה, המשאבה המכאנית נאלצת לשאוב דלק מהמיכל דרך הצנרת ועד לקרבוראטור, בשביל לקצר את התהליך כבר התרגלתי למזוג כמה טיפות של דלק ישירות לקרבוראטור ורק אז להניע.

הפתרון הפשוט לבעיה זה לעבור למשאבת דלק חשמלית שתתחיל לשאוב מהרגע שאני מסובב את המפתח ואז גם ההנעה הראשונה תהיה מהירה.

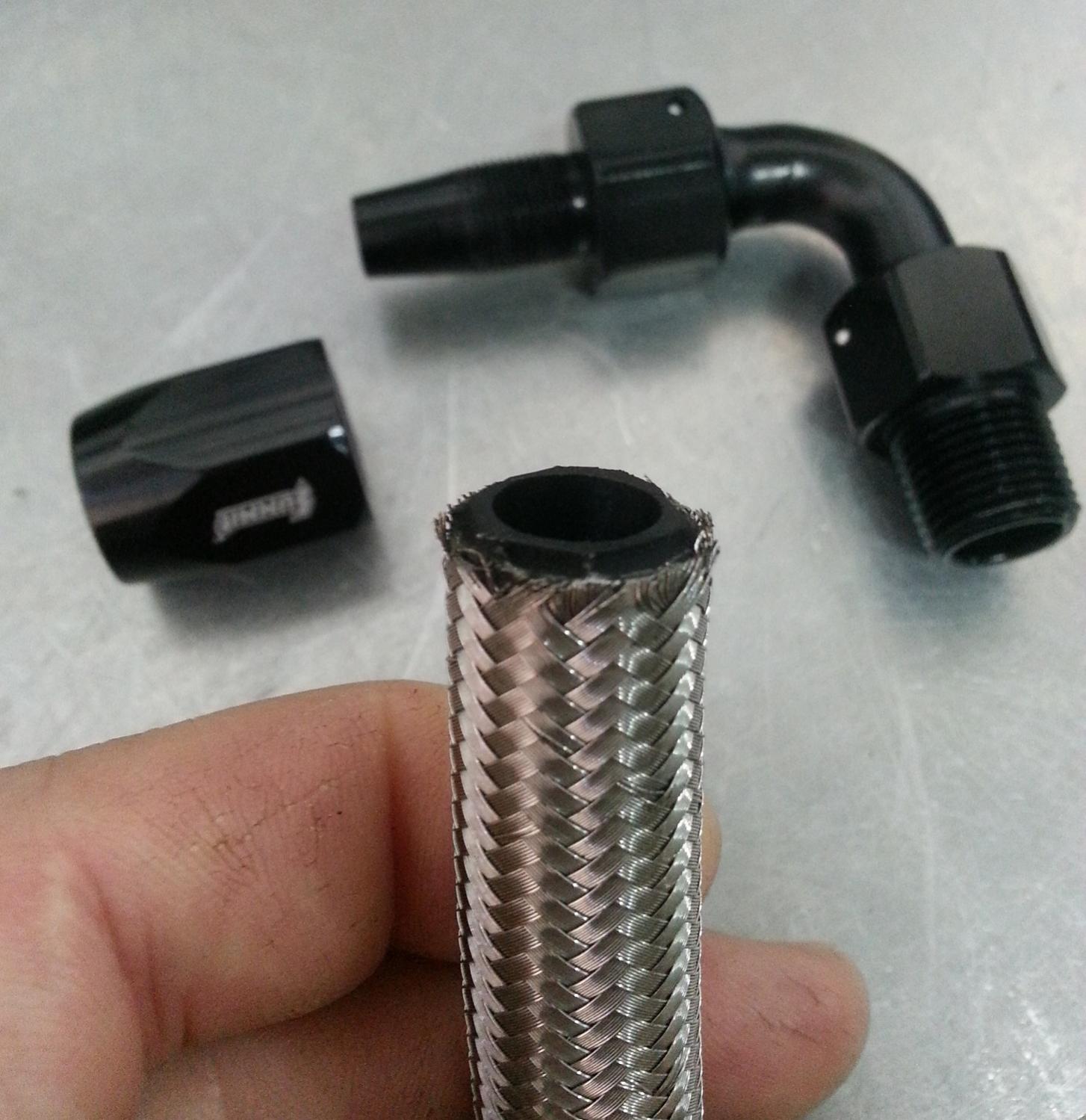

ואם כבר משאבת דלק חדשה, אז ניצלתי את ההזדמנות להחלפה של כל צנרת הדלק שבתא המנוע מצנרת גומי לצנרת גומי עם ציפוי של רשת נירוסטה ומחברים מסוג AN. המחברים האלה שפותחו עבור הצבא האמריקאי (מכאן השם Army Navy) מאוד קלים לשימוש ומבטלים לחלוטין את השימוש בבאנדים.

קובץ מצורף 108777

הזמנתי מראש מחברים שונים וצנרת לפי מטר רץ, את אורך הצינורות וסוג המתאמים סידרתי לפי הצורך.

קובץ מצורף 108778

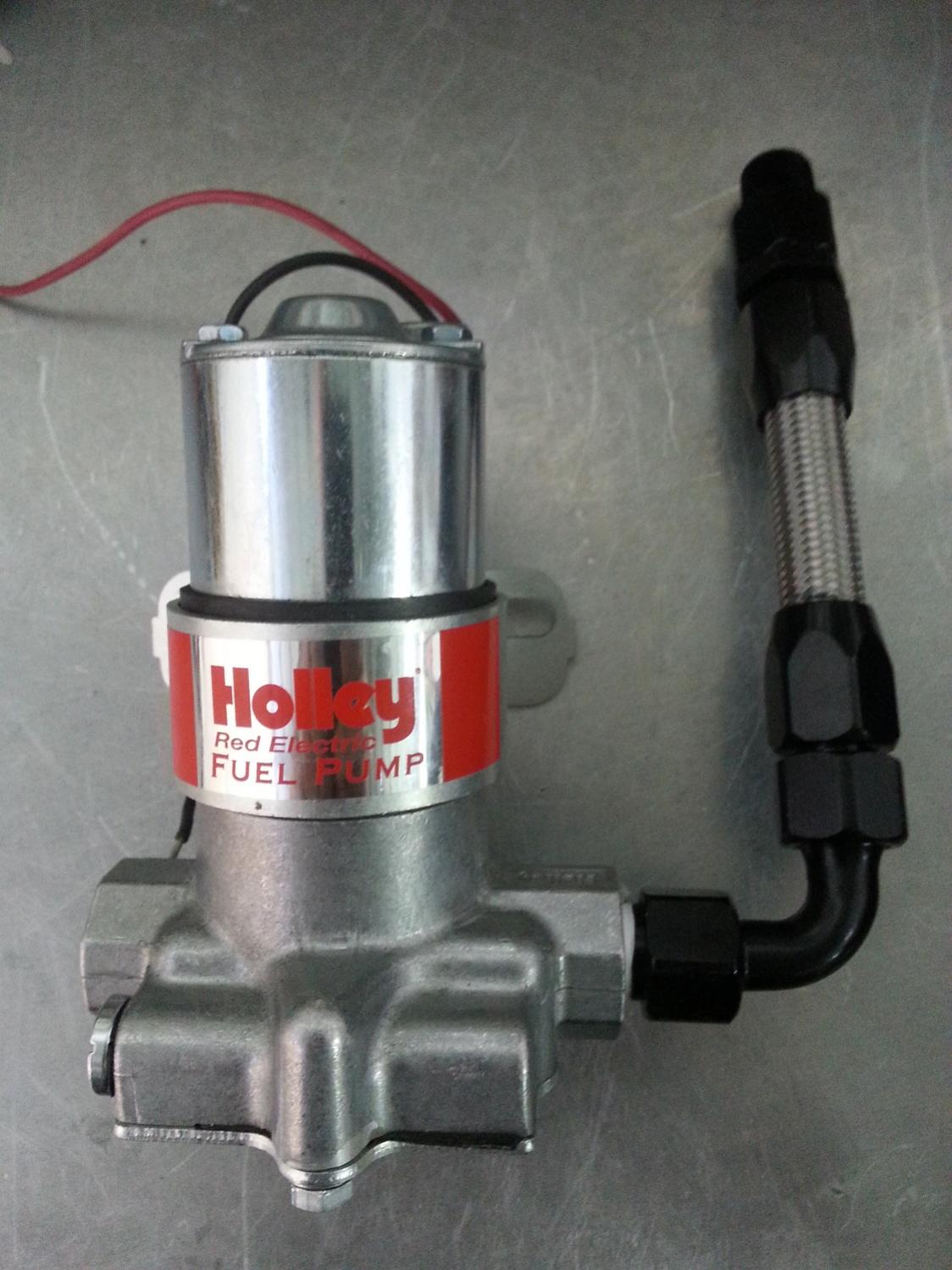

ככה נראה צינור היציאה מהמשאבה אל הוסת

קובץ מצורף 108779

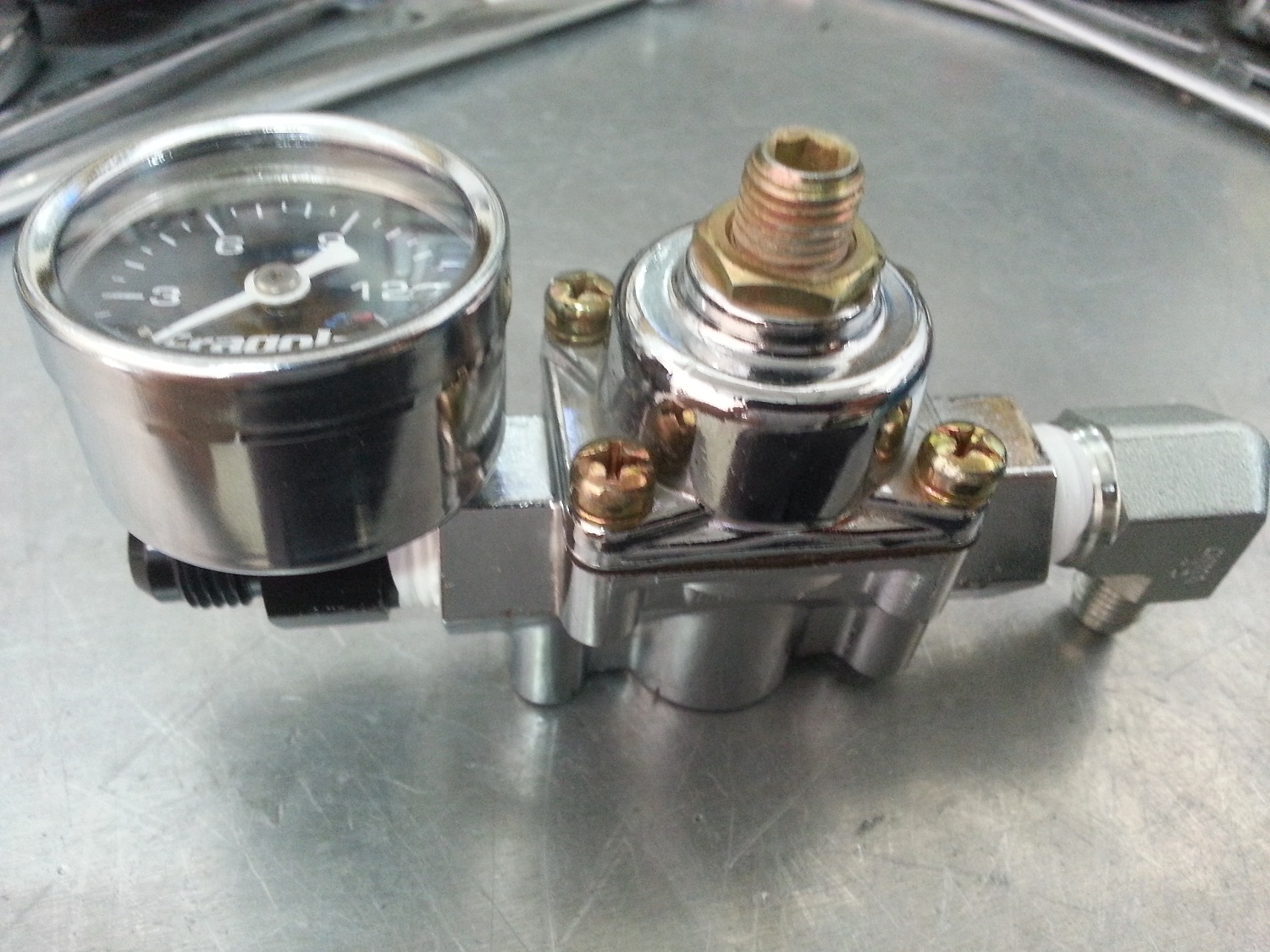

וזה כבר הוסת עם מד לחץ ביציאה

קובץ מצורף 108780

עבור הצינור שמתחבר אל הקרבוראטור, הזמנתי צינור קשיח עם מסנן 40 מיקרון שמשולב בתוכו ובכניסה לצינור הקשיח חיברתי את צינור הנירוסטה הגמיש

קובץ מצורף 108781

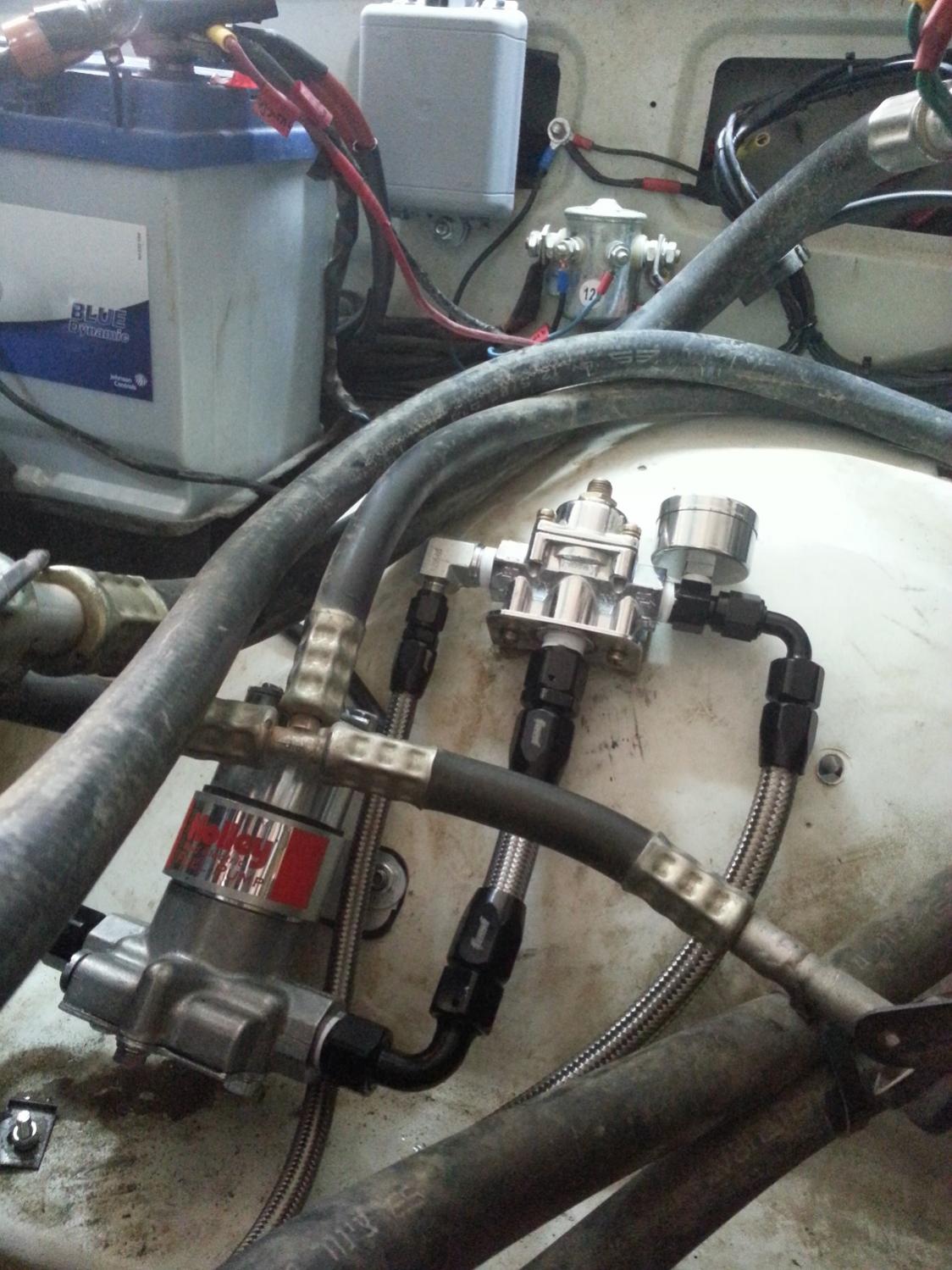

חיברתי את התושבות אל הכנף הימנית

קובץ מצורף 108782

וזו כבר תמונה של צינור היציאה מהקרבוראטור

קובץ מצורף 108776

סיבוב של המפתח, המשאבה מטרטרת, מחכה שתי שניות מניע והג'ימי מתעורר.
המשימה מוכתרת כהצלחה, מלבד בעיה קטנטנה – המשאבה מרעישה כמו טרקטור.
חשבתי שלאחר שהג'ימי יניע יגבר הרעש של ה V8 על המשאבה הקטנטונת, אבל לא!
המשאבה הקטנה עושה יותר רעש מהמנוע הגדול.
ניסיתי לבטל את צינור העודפים שחוזר אל מיכל הדלק – הרעש נמשך
ניסיתי להוציא את המשאבה מהתושבת ולהניח אותה על שמיכה עדינה – הרעש נמשך

בקיצור – זו ההגדרה ל"הניתוח הצליח אבל החולה מת"
המשאבה הזו יורדת וחוזרת אל הקופסה שלה עד שהשמיעה שלי תידרדר לרמה כזו שלא אשמע אותה יותר.

ואם המשאבה תהיה צמודה לטנק דלק ותדחף את הדלק למנוע כמו שאומרים?

למה לא לחבר את המשאבה החשמלית בטור (לפני) המשאבה המכנית ולשלוט בה עם מפסק מהדשבורד.
וכך אתה מדליק את המשאבה לפני התנעה ומכבה אותה שהמנוע הותנע בהצלחה.
