הפרויקט ממש מתכנס לישורת האחרונה.

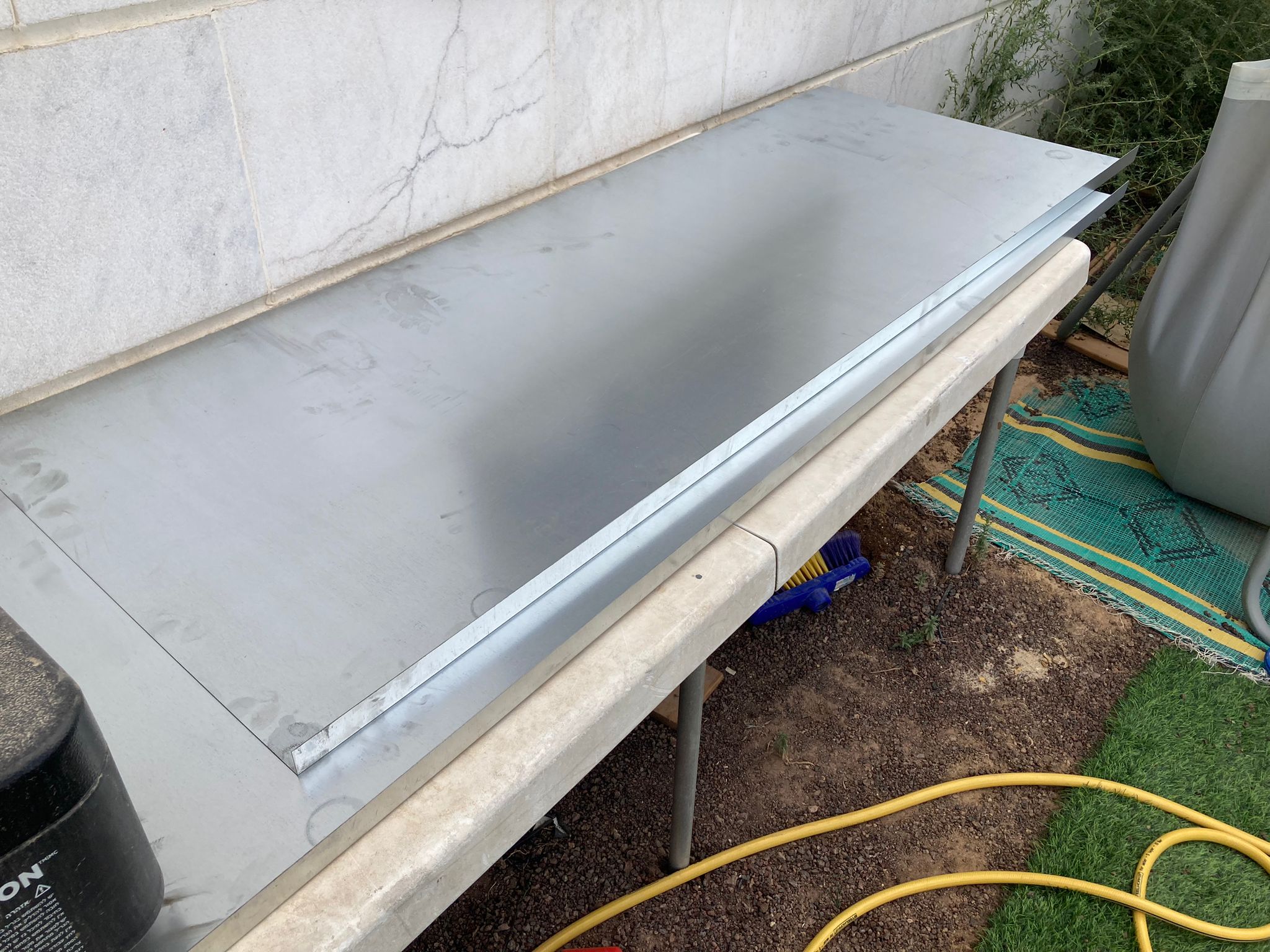

והפעם, דפנות הצד. עבור הדפנות הזמנתי לוחות פלדה 1 מ"מ (מגולוון) עם קנט מכופף של 30 מ"מ:
קובץ מצורף 147801
הדפנות האלה למעשה ייחתכו לצורה ומידה ויורכבו לתת מסגרת שהיא מחוברת למנגנוני הרמה.
הלכתי עם עצמי סחור סחור לגבי איך לבצע את ההתאמה וההרכבה בצורה שתהיה בול, שלא יווצרו מרווחים מול הבודי ושהקווי חיבור יהיו נקיים.

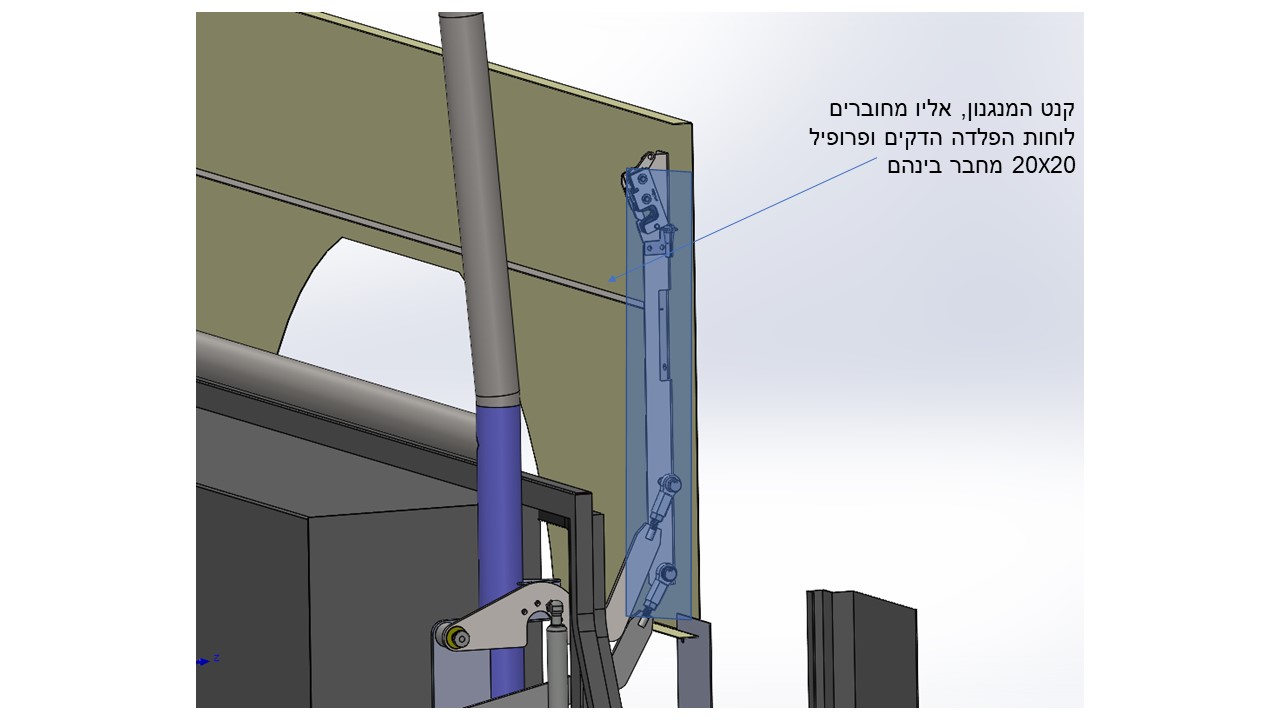

הדרך שבה בחרתי זה לבנות סוג של מסגרת אחורית מינימלית שמורכבת מ 2 רצועות פלדה 1.5 ממ, שמחוברות עם 3 ברגים כל אחת לקנט של המנגנון (חורים תוכננו מבעוד מועד). הברגים רותכו והושחזו כך שהלוח שטוח וחלק מהצד החיצוני (הנגדי לברגים). כזה לוח בכל צד ופרופית זויית 20X20 מחבר בינהם.
קובץ מצורף 147802
בצורה זו אני יכול לחבר למעשה את המנגנון עם השלד המינימלי הזה, לבדוק אותו ואליו לחבר את הדופן (חיברתי באמצעות ריתוך נקודתי לאורך הפרופיל זווית והלוחות מסגרת).
קובץ מצורף 147803
ככה זה נראה אחרי התאמה וריתוך נקודתי רק בפינות. משלב זה, ריתכתי נקודת לאורך הפרופיל. בהמשך כל ממשקי החיבור ייקבלו סיקה לאיטום ומניעת ויברציות.
נכון.... יכלתי ללכת בדרך של הדבקה. יש היום אחלה פתרונות בתחום. זה יחסית פשוט ומונע את נושא הויברציות בין הפחים. לא עשיתי את זה...נתקדם :).

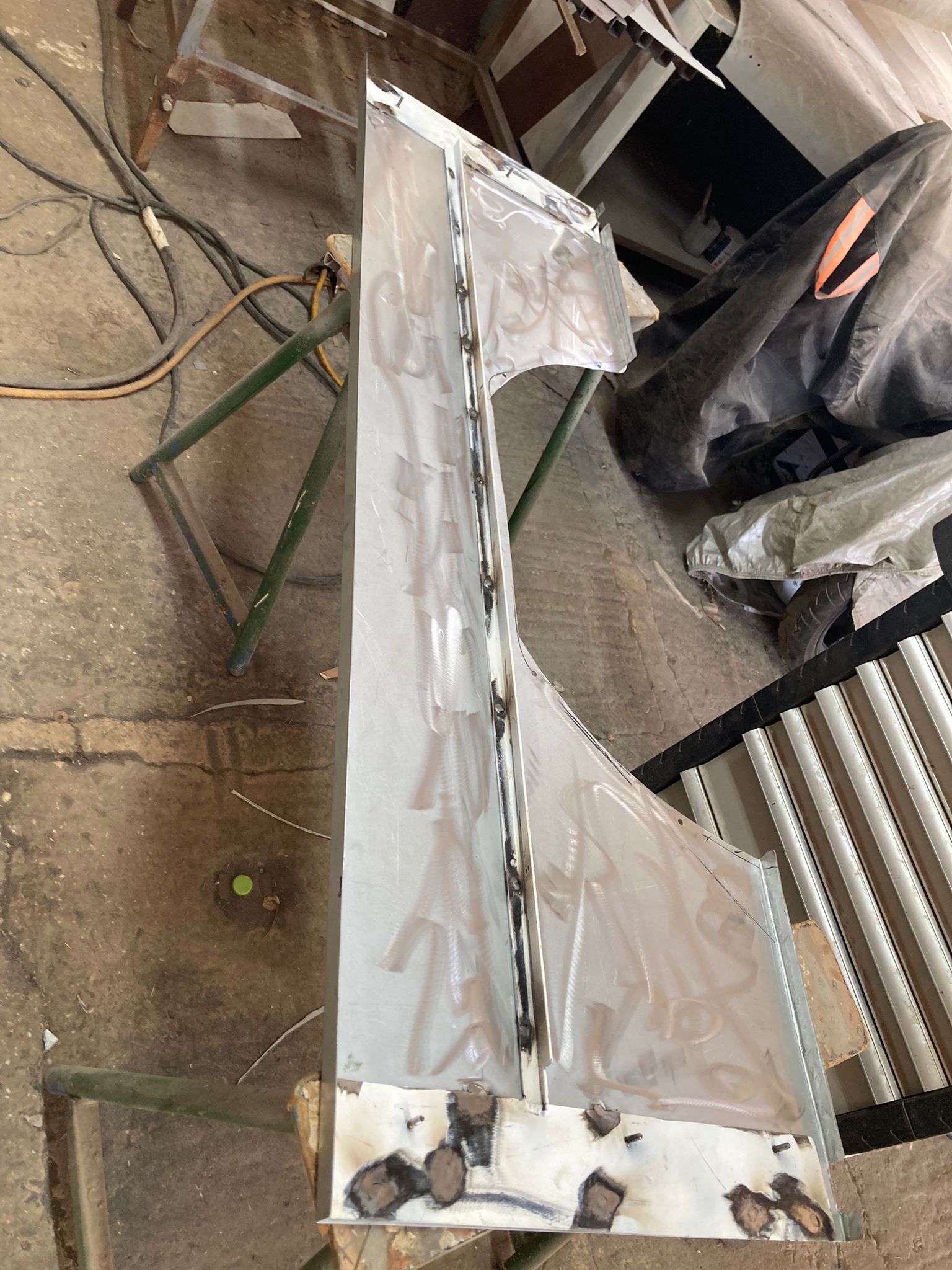

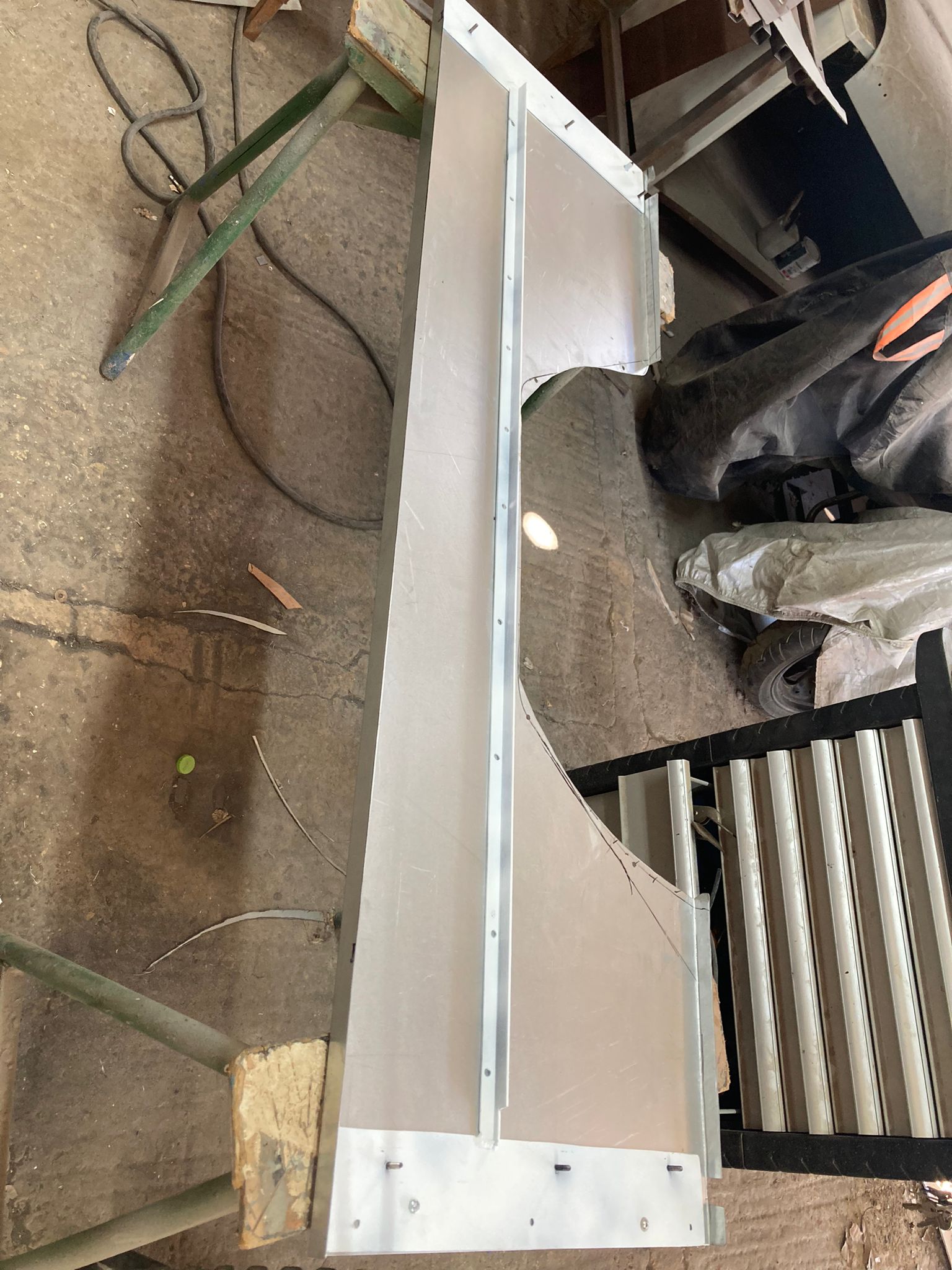

אחרי ריתוך והשחזה:
קובץ מצורף 147804
וקצת פריימר מפחית:
קובץ מצורף 147805
אציין שלפני הריתוך המסגרת קיבלה ממיר חלודה וצבע יסוד.
עוד לפני זה ,הרבה הרכבות ופירוקים על מנת לוודא התאמה והשחזות במקומות שצריך. והוספה של כיפופים בסף התחתון של הפנל בקו של הבודי.

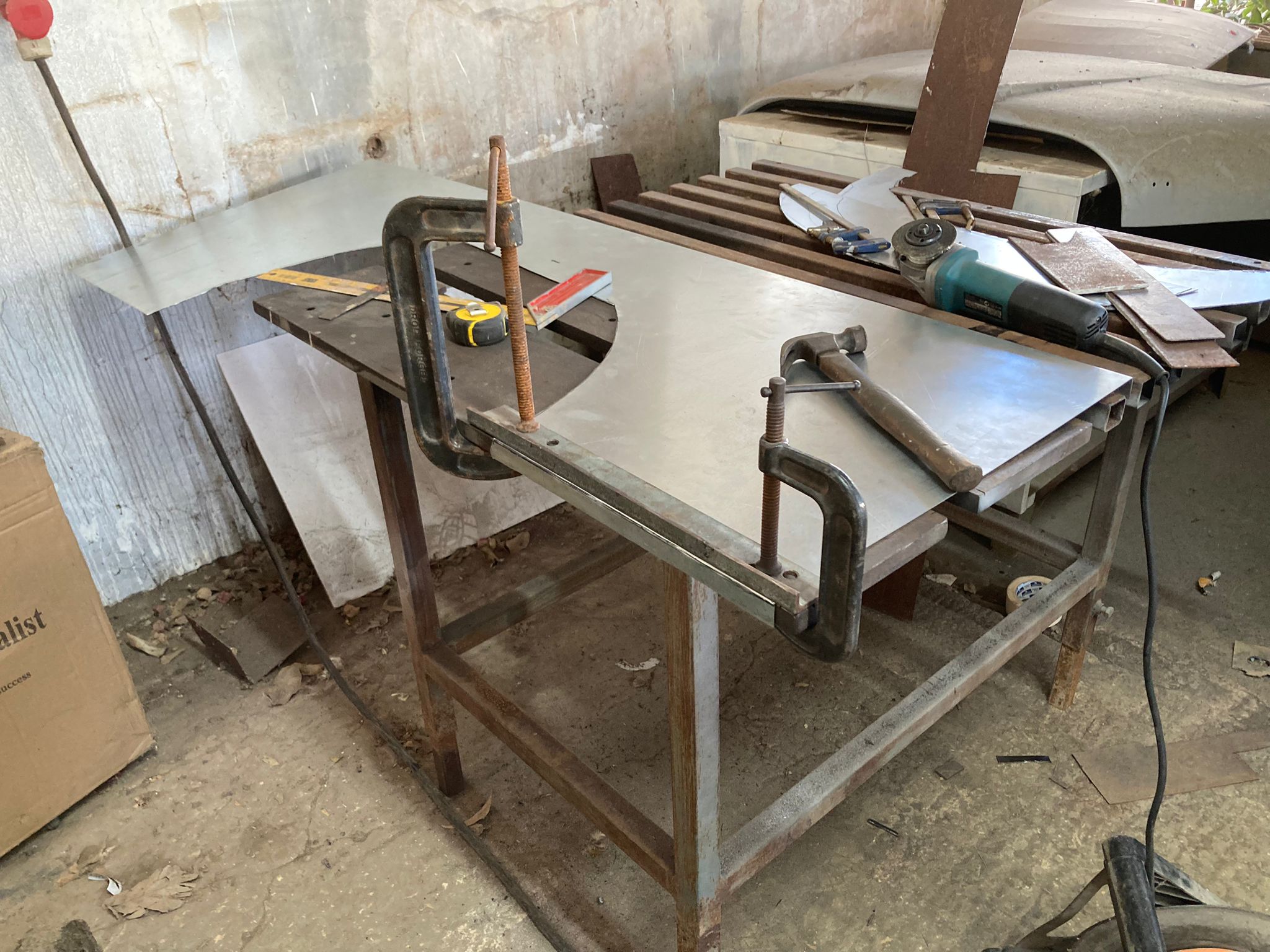

לפני כיפוף עם השאריות למטה:
קובץ מצורף 147806

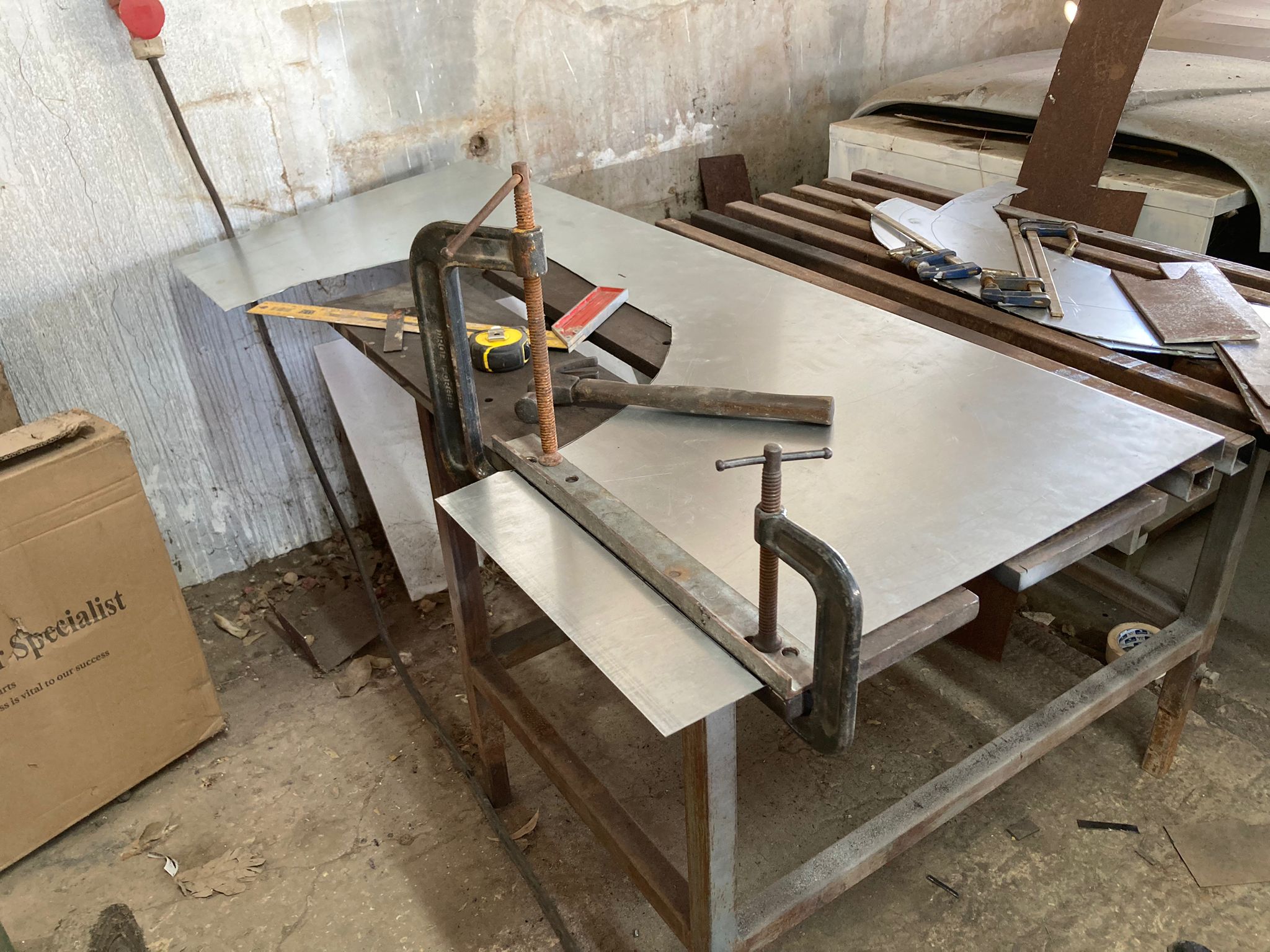

סימון מוקפד וכיפוף:
קובץ מצורף 147807
קובץ מצורף 147808

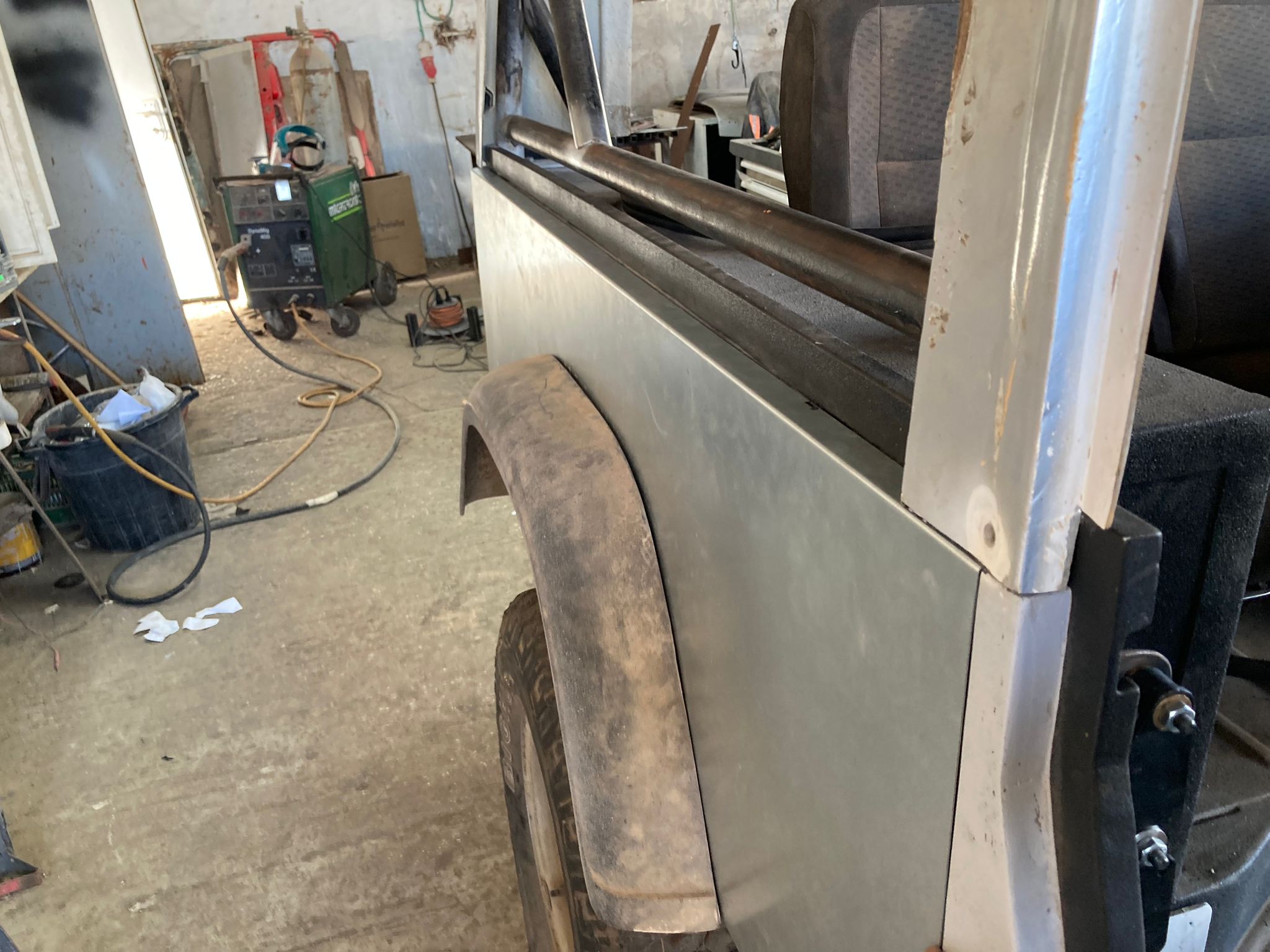

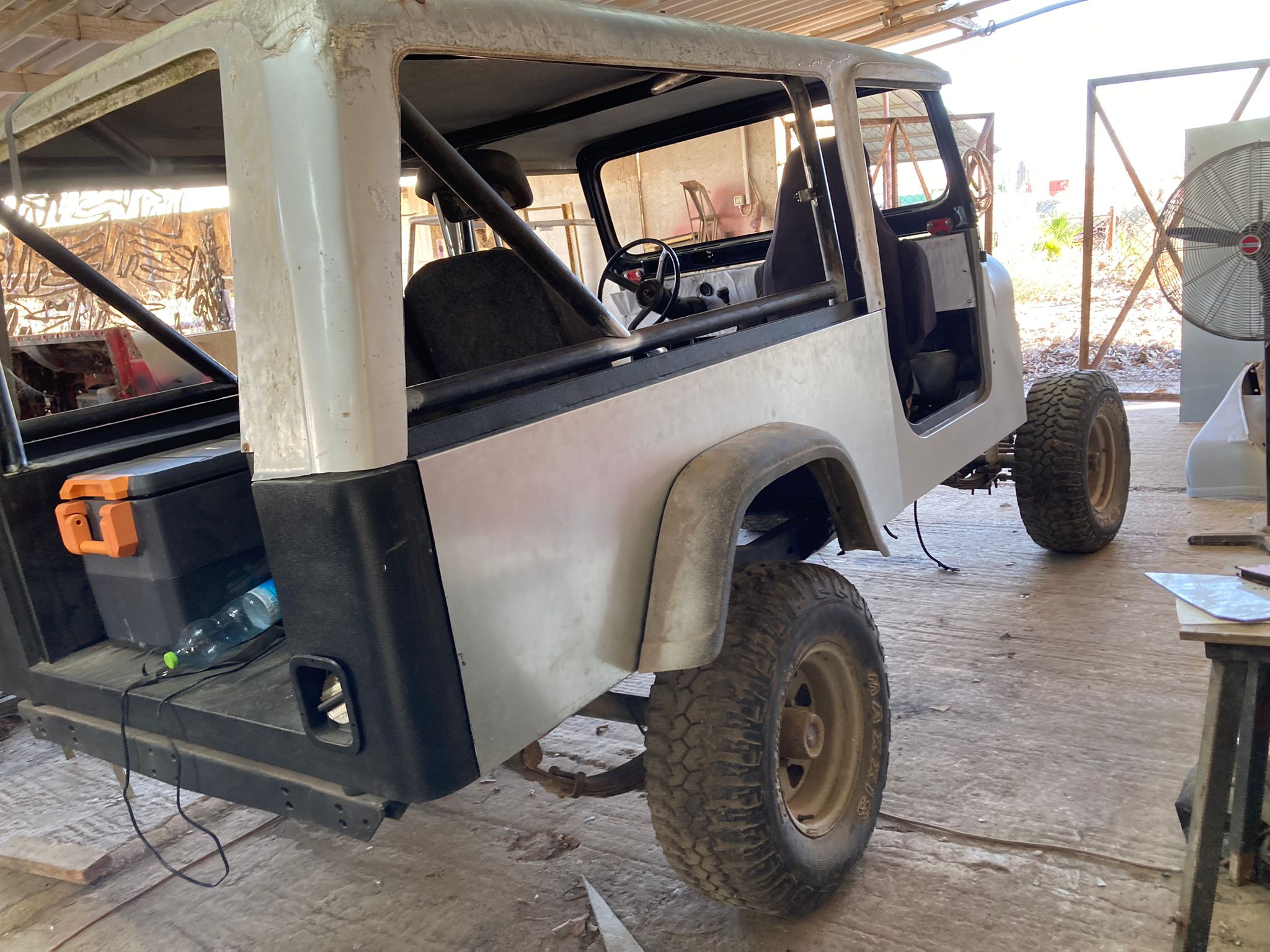

עוד הרכבה לבדיקה, כאן גם התאמתי והרכבתי את הכנף האחורית:
קובץ מצורף 147809
קובץ מצורף 147810
השלב הבא היה לייצר ולהרכיב את נקודות העיגון של הבוכנות (קפיצי גז).
את ה STUDS לחיבור הבוכנות הזמנתי מאמזון, זה מגיע עם תבריג:
https://www.amazon.com/dp/B09JGDYSD1...sin_title&th=1
אותם הרכבתי לנקודות עיגון שייצרתי לבודי ובחורים מוכנים מראש בזרועות ההרמה שנחתכו כאמור בלייזר והוספתי להם הברזה בהתאם.
את הבוכנות גז גם הזמנתי באמזון, המבחר דיי גדול והמחיר שישית (!!) מספק מקומי בארץ. אז נכון שזה סיני ולא גרמני אבל בואו.... רק על המשלוח עד הבית שווה להזמין מאמזון ולא לפנות זמן להגיע למרכז ולאסוף בעצמי מוצר כמעט זהה במחיר לא סביר.
לבסוף כל מה שנותר היה להרכיב הכל ולהתרשם..... שמעו...זה מגניב לאאלה. יש עוד קצת FINE TUNING לעשות אבל זה עובד לא רע בכלל. תחושת הסיפוק עילאית, היי מטורף, להוציא לפועל במו ידיי תכנון מופרע שהוא כל כולו שלי...לא צריך יותר מזה.
https://www.youtube.com/watch?v=jNwooVA-IFM
הצד השני כבר בעבודה.
חג שמח עד כמה שאפשר (בהתחשב במציאות ובנסיבות של תקופתינו....)
נראה מעולה, שאפו
ואחלה ניצול מקום
Sent from my SM-S711B using Tapatalk
תענוג לראות כל פעם.
פצצה
מה לגבי איזשהי דרך להשוות בין הצירים שיעשו תנועה זהה?
מדהים!!!!
Sent from my iPhone using Tapatalk
כל הכבוד. באמת מרשים.
כדי שהדלת תיפתח ישר תמיד ולא יתעקם שום דבר בתנאי שדה, צריך לסגור דרגת חופש בצירי ההרמה.
אסף.
רעיון וביצוע מבריקים.
נדיר!
Sent from my iPhone using Tapatalk Pro
מרשים!
נשלח מהנייד
תודה לכולם.
- - - Updated - - -
ציטוט:
נכתב במקור על ידי asafk
נכון. בתכנון המנגנון, מתוך הבנה ששום דבר לא הולך להיות מדוייק במיקום הצירים בין הצדדים, החלטתי להשתמש במיסבי קצה ספריים (בקצה הזרועות בחיבור לדופן) שיאפשרו חופש על מנת להימנע מכליבות לא רצויות ושאר בעיות של חוסר התאמה כללית.
המחיר זה דרגות החופש המוגזמות בין הצדדים כרגע.
בינתיים אני לא מתרגש, כל עוד שכזה סגור אז זה סגור וכשזה פתוח אז זה פתוח, הכל בסדר.
כבר יום אני חושב על תגובה ראויה ואין לי מילים. התוצאה מטריפה!
והתהליך מרעיון לחזון למשהו שאשכרא עובד .. זה עונג רצוף לקוראים בפורום.
כל כל מעורר השראה שאני מחפש איפה לחתוך חתיכה מהסמוראי לטובת תא חיצוני (:
תודה על השיתוף וסחטיין על ההתמדה!
שאלה, אתה מתכנן לייצר מחיצות בתאים? קצת קשיחות, קצת לשמור על הסדר ושציוד פחות יתרוצץ?
Sent from my SM-G781B using Tapatalk
תודה רבה! כיף לקרוא.ציטוט:
נכתב במקור על ידי סולי
לגבי תכולת התאים - יש כל מני רעיונות, חלוקה מודולרית, קוביות אכסון רכות, נקודות קשירה.... בתור התחלה אני משאיר את זה ככה.
קודם אתחיל לטייל ואז אבין מה אני צריך.
לו הייתי אתה:
ציוד חילוץ ועבודה ממלא צד נהג.
קפה ובישול צד נוסע.
קוביות אחסון רכות ואטומות למים ואבק זה רעיון נהדר.
אבל אין ספק .. צריך להתגלגל קצת ולטייל כדי להבין מה ואיפה.
Sent from my SM-G781B using Tapatalk
באיזו תוכנת AI הכנת את הסרטון?
נראה מדהים מתכנון עד ביצוע
Sent from my SM-N986B using Tapatalk

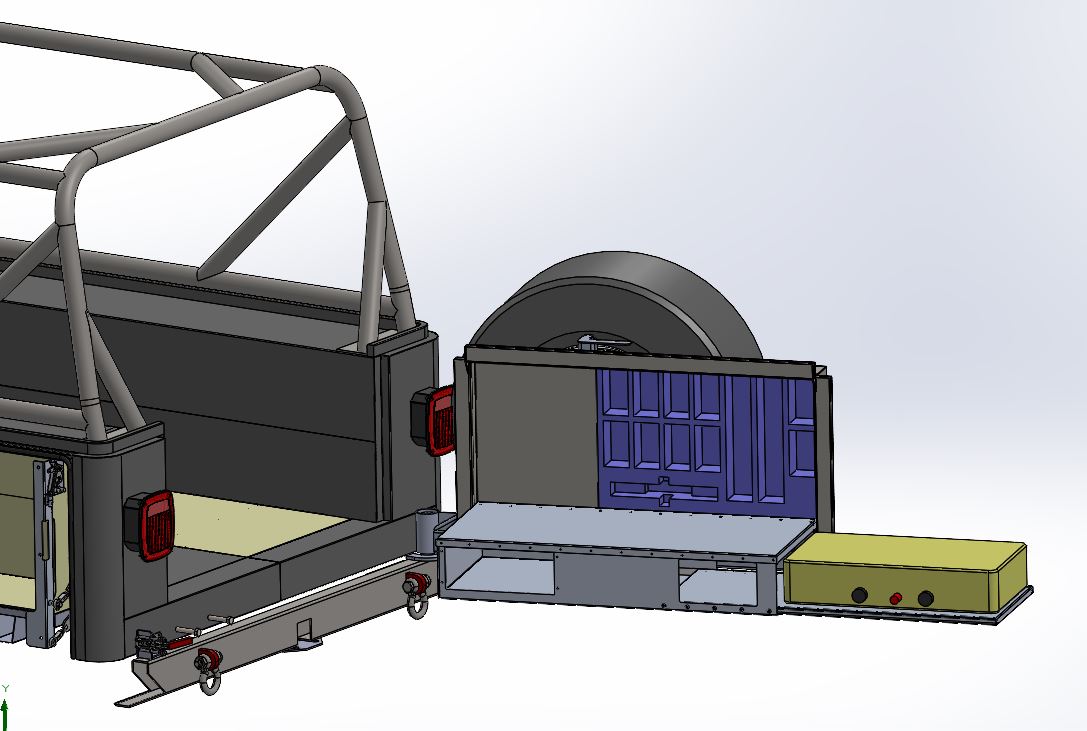

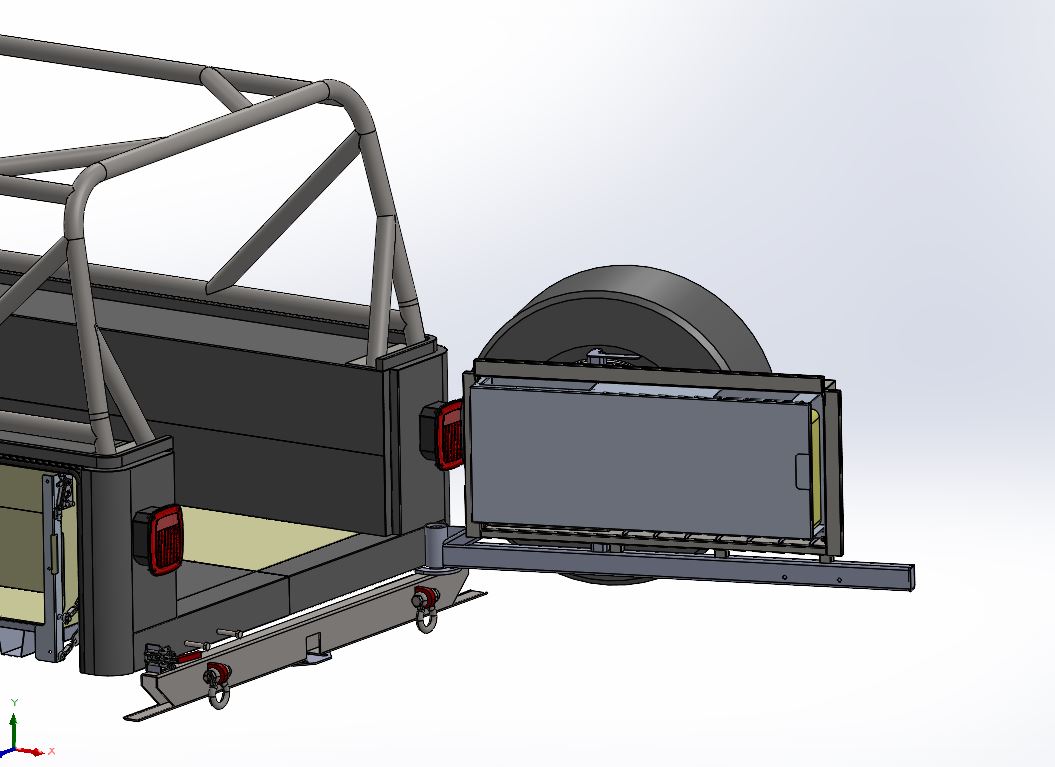

כל תחום הבישול כרגע מתוכנן להתרחש בזנב אם אופציה לניוד מטבח במקרה הצורךציטוט:
נכתב במקור על ידי סולי
קובץ מצורף 147811
קובץ מצורף 147812
קובץ מצורף 147813
לו הייתי אתה השבי הייתה הרבה יותר מדהימה
Sent from my CPH2465 using Tapatalk
לא אגיד שהייתי סקפטי, רק שאני אכול קנאה.
אחד הפרוייקטים הכי באתר בשנים באחרונות, אם לא בכלל.
יפייפה! איך זה ינעל? נראה לי מקום לעשות שימוש בנועלים כמו של מכסה המנוע של הג'יפ בשביל הסטייל.
סטייל זה בעיני המתבונן...:pציטוט:
נכתב במקור על ידי נמרוד

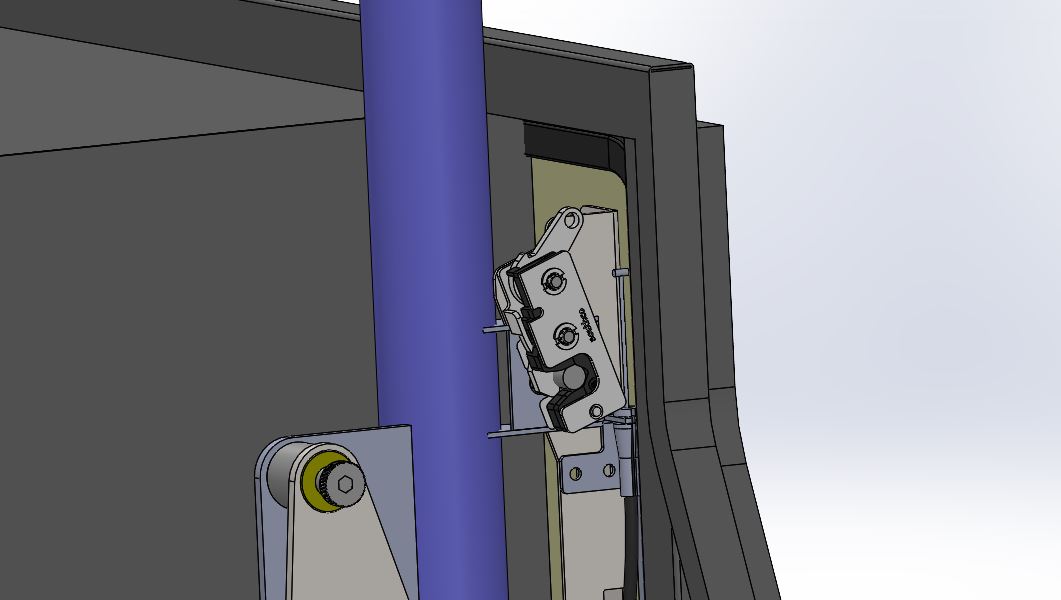

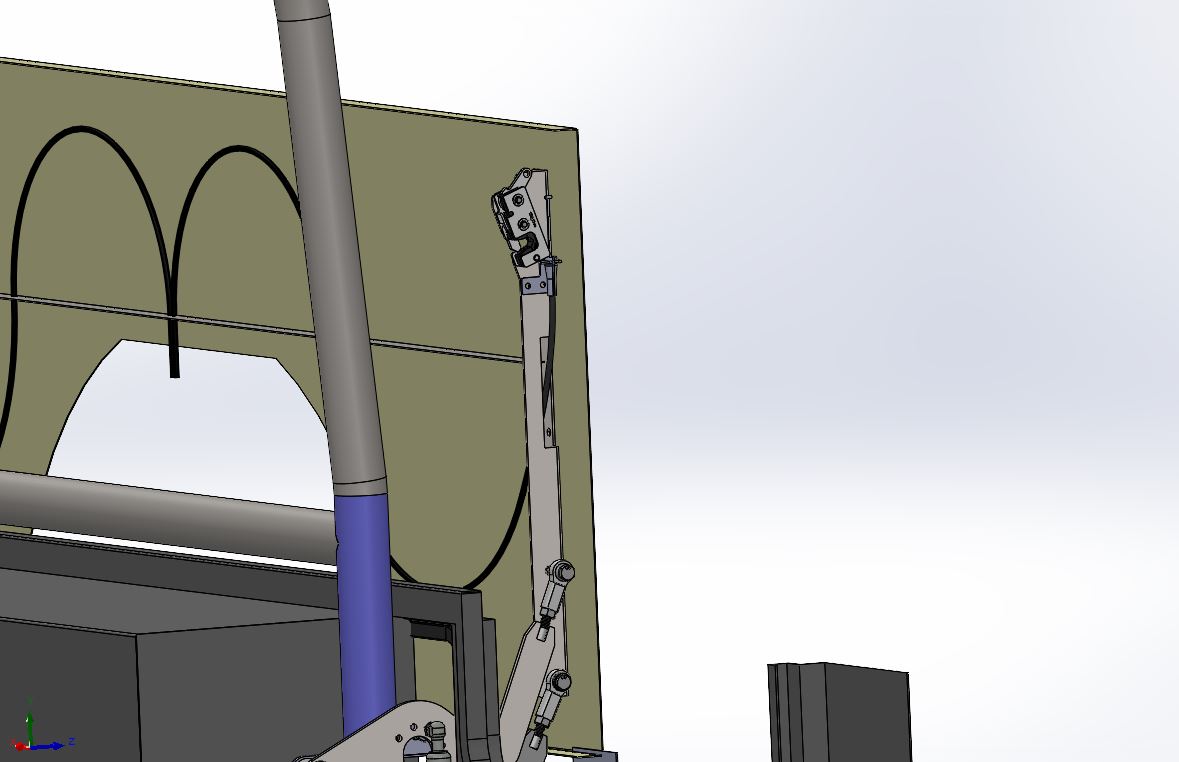

התכנון זה כאלו:
קובץ מצורף 147818
קובץ מצורף 147819
אין ספק פרוייקט יפיפה.
חזון, יכולת ביצוע, והתמדה.
אבל אני אחזור לחשש שכבר העליתי בעבר -
חוזק המבנה של הגוף ( boday).
המשמעות המבנית של הדלתות האלו היא שלכל החלק האחורי של ה boday אין דופן.
הדופן קיימת לא רק בשביל למנוע מדברים ליפול החוצה, יש לה גם תפקיד חשוב בחוזק המבנה של boday.
אני מציע להתייחס לנקודה הזו ולהתייעץ עם בעלי מקצוע \ מומחים , שבוודאי יוכלו להביא רעיונות לחיזוק .
מוטב עכשיו מאשר אחרי שיתחילו סדקים.
My two cents
