https://uploads.tapatalk-cdn.com/201...bea84d83fb.jpg
מתפרק
Sent from my iPhone using Tapatalk
Printable View
https://uploads.tapatalk-cdn.com/201...bea84d83fb.jpg
מתפרק
Sent from my iPhone using Tapatalk
את הבדיקה הבנתי . מה שלא הבנתי זה איזה מצב ברב מודד צריך לשים , בכל המצבים לא היה תגובהציטוט:
נכתב במקור על ידי zivo
ומה לגבי ההגדרות בתמונה ששמתי ? צריך לגעת?
התנגדות מודדים ביחידות הנקראות אוהם ומסומנים באות היוונית אומגה.
https://uploads.tapatalk-cdn.com/201...9e2031c22e.jpg
Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX
4Z7BOZ
ציטוט:
נכתב במקור על ידי nlior
מוזמן ליצור קשר
אני באזור עם אנטנה כזו https://www.aliexpress.com/item/New-...311.0.0.wX2Dvr
טעות שלי, אני אנסה להסביר ברור.ציטוט:
נכתב במקור על ידי zivo

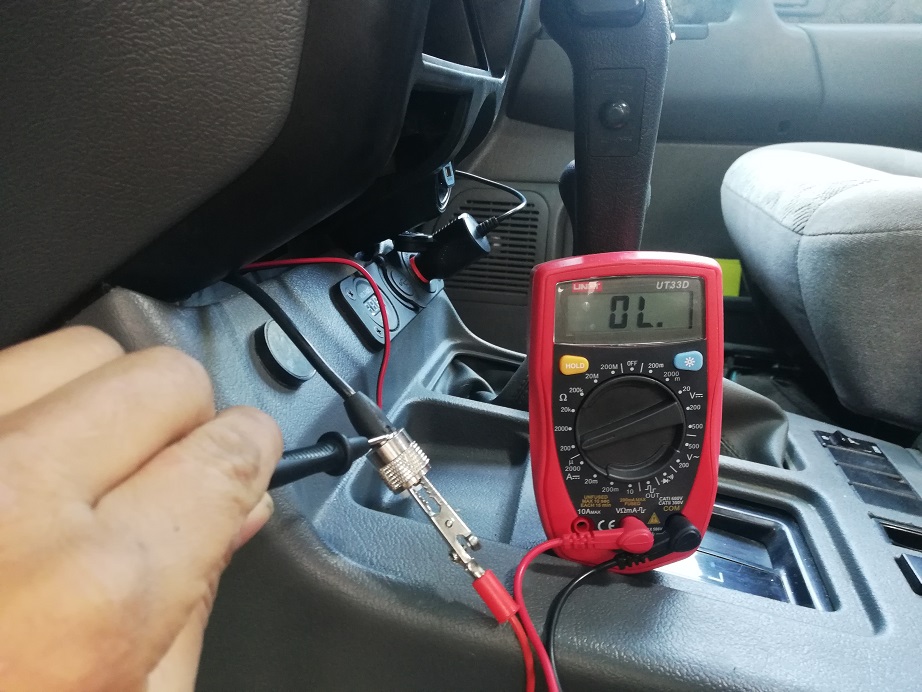

אתה צריך לבדוק כך (מצטער התמונה לא חדה) -
קובץ מצורף 119267
בזמן שהאנטנה מחוברת לבסיס (על הגג), מודד כזה, צריך להראות התנגדות אין סופית (ולא עשרות אוהמים כמו שכתבתי במקור, זה קשור למדידה אחרת).
כל הכוונה, לוודא שאין לך איזה קצר (שלא רק שיפגע בשידור, יכול גם להזיק למכשיר).
נקודה נוספת לגבי "הפחית על הגגון" (זו לא הבעיה של ה 100מטר, אבל זה דבר שאתה רוצה בשביל לקבל עבודה אופטימלית)- אחרי שתגדיל את הפחית, שים לב "שהפחית" הזו צריכה להיות מחוברת לגוף!
הבסיס המגנטי של האנטנה, לא מחובר לגוף (רק ההברגה), ולכן צריך לדאוג לחבר את הבסיס עצמו.
אצלי זה נראה כך -
כשאני מחבר כמו בתמונה זה מראה לי 0
יש לי אותו מכשיר כמו שלך בול
אוופססס.
תנסה לפרק את האנטנה מהבסיס, ותחזור על הבדיקה.
על איזה תחום \ רגישות המודד?
K20
למה צריך ליהיות התנגדות אם זה לא מעגל סגור?
אני מנסה להבין
והאנטנה אצלי רק עם המגנט לא חיברתי עם חוט לגוף
כנראה שהבעיה מתחילה להתגלות.
נסה בלי האנטנה בכדי להבין אם הבעיה בכבל או באנטנה
Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX
4Z7BOZ
למודד סטנדרטי (DC, כזה) צריך להיות נתק (1).ציטוט:
נכתב במקור על ידי nlior
בשלב הזה, תתעלם מההערה שלי על החוט לגוף.
תפרק את האנטנה מהבסיס, ותחזור על הבדיקה.
עם יש לך 0, יש לבעיה בחוט (או באחד המחברים).
עם אחרי פירוק האנטנה, אתה מקבל נתק (1), תבדוק את ההתנגדות על האנטנה עצמה.
דווח
0 בכול מצב
תסביר.
אתה רוצה שנעזור, אז בבקשה תשקיע קצת יותר בתשובה.
מה בדקת?
נראה באבחון ראשוני שהאנטנה שלך פגומה עד כדי אפשרות לגרימת נזק למכשיר אם תשדר איתה.ציטוט:
נכתב במקור על ידי nlior
תמשיך באבחון עם זיו על מנת למצוא מה הבעיה.
אם גם הכבל בלי האנטנה מראה אפס הכבל עצמו ( או המחברים) פגומים.
צריך למדוד ברגישות גבוה יותר בכדי להבין מה ההתנגדות. האפס מצביע שהיא קיימת אבל מתחת לסף הרגישות שהרב מודד מכוון אליה
Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX
4Z7BOZ
בועז,
מה שמותר בסיפור, אני לא מכיר את המכשיר שלו, אבל ל kt8900 יש הגנה נגד קצר, שמונעת שידור, מה קורה פה?
אם יש כזו הגנה, אז זה לא היה משדר גם 100 מטר., ...
משהו לא נראה
זיו אחי . לרגע לא זילזלתי פשוט התשובה הייתה 0 לכול מה שביקשת שאבדוק .ציטוט:
נכתב במקור על ידי zivo
למה שאזלזל באנשים טובים שרק רוצים לעזור?
אני התכתבתי עם המוכר וכנראה שישלח אנטנה חדשה . אני מחכה לתשובה ממנו גם
לשאלתך
גם באנטנה עצמה ההתנגדות 0
גם בכבל ההתנגדות 0
וגם שהאנטנה מחוברת ההתנגדות 0
הרב מודד שלך לא תקין אולי ?
Sent from my iPhone using Tapatalk
כמו שגיא כתב,
משהו חשוד....

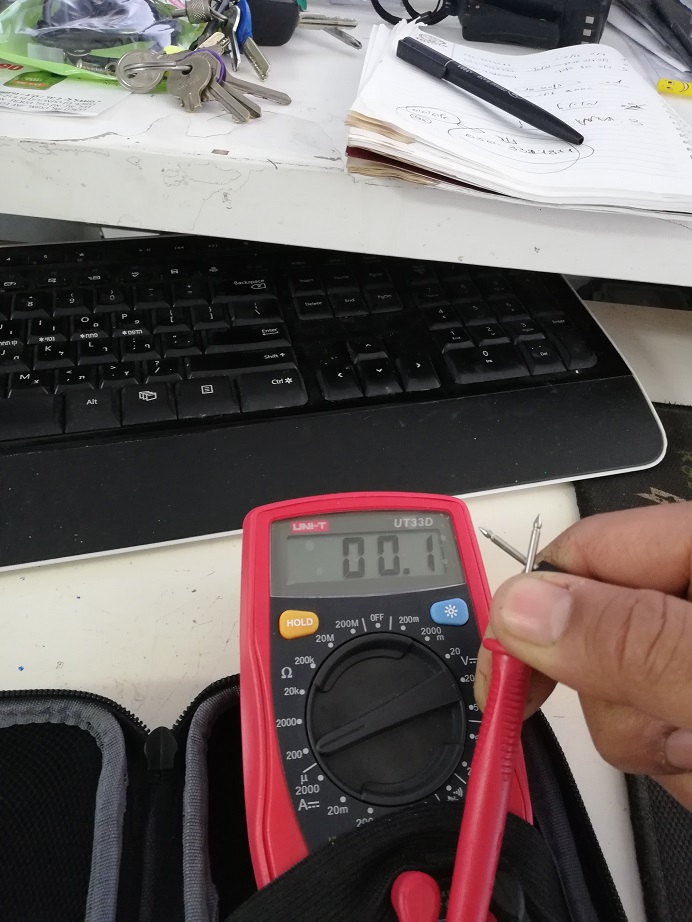

שאתה נוגע אדום בשחור ( החוטים של המודד) מה אתה מקבל?
תעלה את הרגישות של המודד, במקום 20k תעבור ל 200 אוהם.

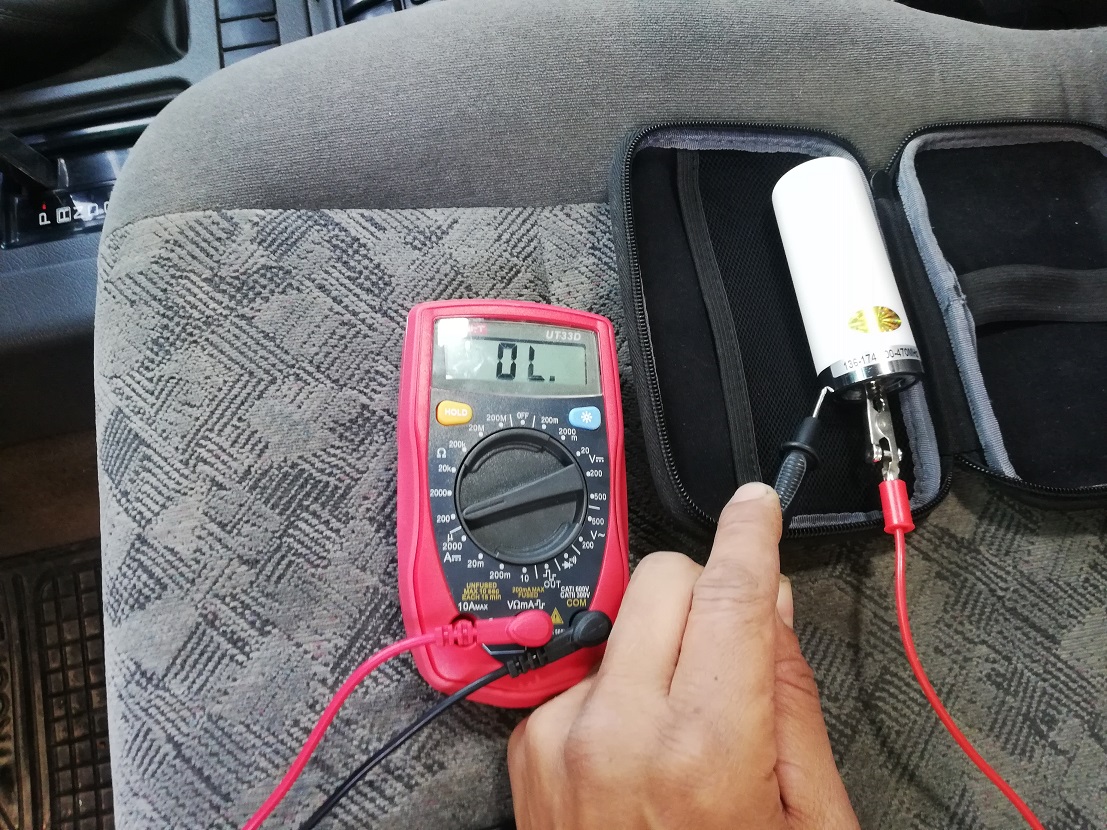

אני מעלה תמונה נוספת, ברורה יותר, תוודא בבקשה שאתה מודד אותו הדבר -
קובץ מצורף 119278
תוודא שהמודד באמת על אוהמים, בתחום של 200, הוא צריך להראות גם עשיריות אוהם, אני בספק שאתה יכול לקבל 0 (ולא אפס נקודה משהו).
ציטוט:
נכתב במקור על ידי zivo
אכן מצויין שיש הגנה. מעולם לא טרחתי לקרוא לעומק את הספרות של המכשירים.
יכול להיות שההתנגדות היא מאוד קטנה אבל מצד שני אם גם האנטנה וגם הכבל על אפס אז משהו מרגיש חשוד במכשיר או בבדיקה עצמה...
תבדוק גם שהחוטים של הרב מודד נמצאים בשקעים הנכונים כמו בתמונה של זיו ואז תבצע קצר בין האדום לשחור ותנתק לסרוגין.
תרשום מה הערך שאתה מקבל בזמן קצר ומה הערך במצב מנותק
Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX
4Z7BOZ

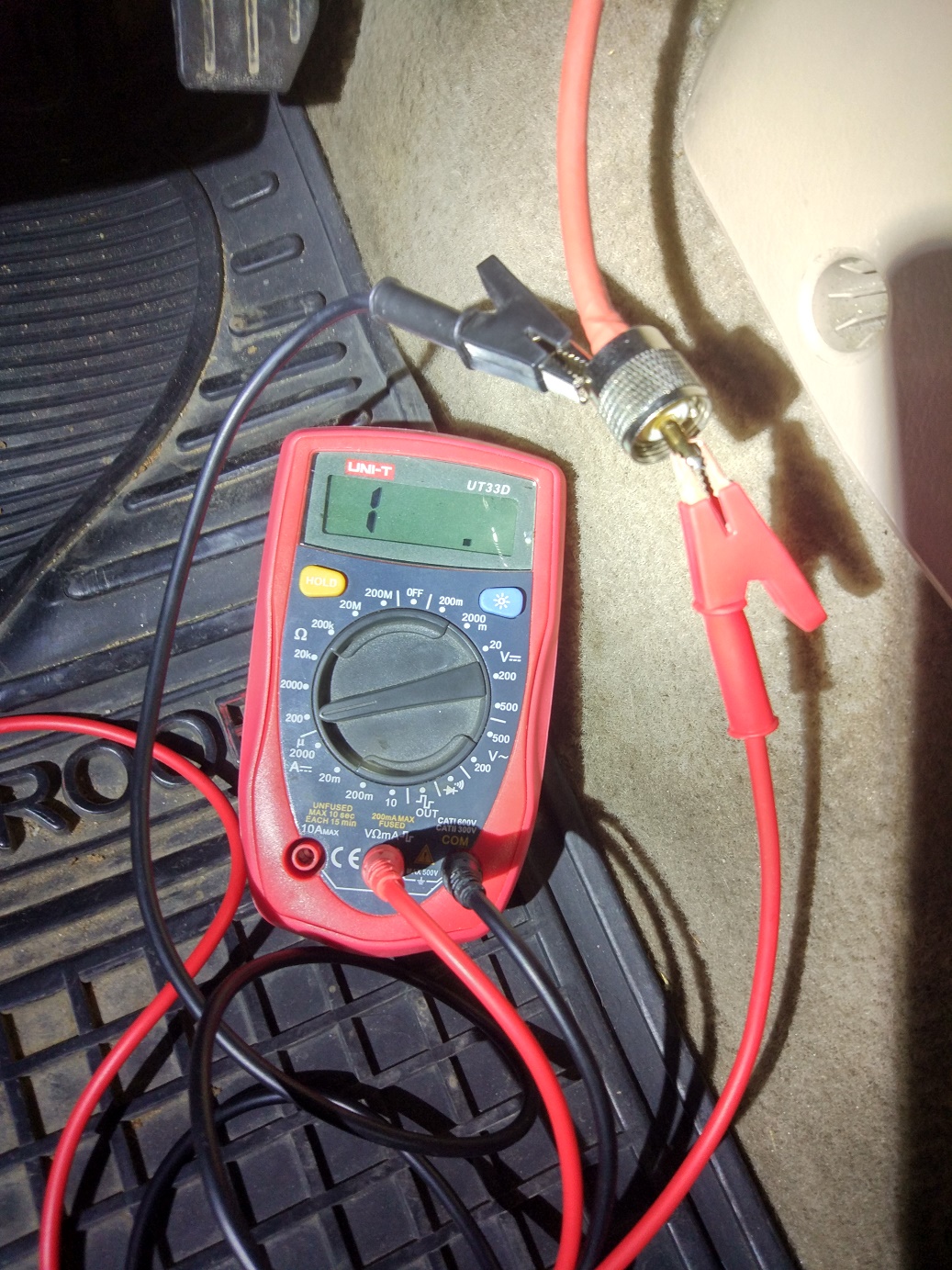

קובץ מצורף 119279קובץ מצורף 119280קובץ מצורף 119281קובץ מצורף 119282
זה הבדיקות שביצעתי
תמדוד סוללה. במתח. ותצלם
Sent from my iPhone using Tapatalk
