מרוב שרשורי מצברים ומארזי אנרגיה, לא רואים את המדבר...
שווה לעשות קצת סדר בפורומים כי אני אישית הלכתי לאיבוד בבליל השרשורים.
ברמה כזאת, שאם ארצה לבנות מערכת כלשהי, לא אמצא את הידיים והרגליים, ואצטרך לפתוח שרשור חדש... :(
Printable View
מרוב שרשורי מצברים ומארזי אנרגיה, לא רואים את המדבר...
שווה לעשות קצת סדר בפורומים כי אני אישית הלכתי לאיבוד בבליל השרשורים.
ברמה כזאת, שאם ארצה לבנות מערכת כלשהי, לא אמצא את הידיים והרגליים, ואצטרך לפתוח שרשור חדש... :(
זיו,ציטוט:
נכתב במקור על ידי zivo
קודם כל, במקום לקבוע קביעות תשאל שאלות.. זה מהקישור שהעלו, ולגביו שאלתי שאלה איפה הממסר שהוזכר כי אני לא רואה כזה.
בנוסף, זה הסידור אצלי ברכב ב-7 שנים האחרונות ועובד מצוין בלי שום בעיה.
זה הסידור הכי נפוץ ופשוט שקיים לחיבור 2 מצברים.
יש לי 2 שעוני מתח מצבר, לראשי והמשני, ובפתיחת סוויץ בבוקר כשהנרות חימום לדיזל מושכים הרבה זרם לחימום, רואים יפה מאד שאין חיבור בינהם, המתח יורד בראשי ולא במשני.
איך זה עובד חד כיוונית?
לא יודע, והאמת שכל עוד זה עובד ככה, אני פשוט מרוצה.
יש יותר מדרך אחת לחבר מצברים, הפשוטה והמורכבת, בהתאם לצרכים ורצון.
Sent from my iPhone using Tapatalk Pro
ציטוט:
נכתב במקור על ידי boaz avrahami
בועז אכן קראתי את הכתבה - אבל יש לי גילוי לב. המערכת הקצת מורכבת שם, עשתה לי קצת בלאגן בראש. מסכים שמצברי עופרת זמנם כבר עוד רגע תם, אך למערכת הכי בסיסית שיש (ולמספר הצרכנים) העופרת עושה די סדר ברור. גם אם המצבר יוחלף כל כמה שנים.
לאחר קריאה רבה ואינספור תמונות, התחלנו עבודה
אין ספק שמספר הדברים שפירסמו עשה קצת בלאגן בראש. עכשיו אני עושה תוך כדי תנועה.
ולתגובה פה ממקודם - מבטיח לצלם כל שלב, ונסות להעלות מדריך פשוט, שגם אדם (בדיוק כמוני) שכמעט ולא מבין כלום יצליח לעשות...
שאלה להמשך:
איך אני מפריד את כבל הרתכת לבית הפיוז ועושה אותו מספר יציאות? פשוט מפריד את החוטים המגולגלים ועושה מספר של יציאות?
ראיתי גם קופסאת פיוזים שמקבלת ישירות את הכבל רתכת ומפצלת לכל הפיוזים - ובה גם אשתמש. השאלה למעלה היא להבנה לבד.
לפני שבוע אני ניצלתי את הבידוד המשפחתי לבצע פרוייקט זהה. זה מהסוג הפשוט- שני מצברי עופרת רגילים. איסוליטור שהומלץ פה בפורום, פיוז אוטומטי (ואחד שחסר ושעדיין ממתין לבואו). משיכת כבלים לאחורי הרכב(פראדו 99) ובנייה והתקנה של קופסת פיקוד וחלוקה של צרכנים.
כרגע רק פנסים אבל בעתיד מי יודע...
בתור מתחיל אני מתחיל בפשוט והמוכר. כשאהיה חכם ומנוסה כמו רבים פה באתר אותי יהיה לא את השכל לבצע משהו מורכב יותר. ואולי לא יהיה צריך?
היה לי כיף לעשות הכל לבד , אחרי למידה מהפורום הנהדר ומיוטיוב הנהדר לא פחות.
אנסה להעלות תמונות בהמשך
רונן
טיפ אחד לגבי הפעלת ממסרים - את המתג, חברו למינוס של הסליל ולא לפלוס. ככה לא צריך לסלול חוט הלוך וחזור.
אסף.
Sent from my Redmi 4X using Tapatalk
לא רואים את התמונותציטוט:
נכתב במקור על ידי רונןש
Sent from my Redmi Note 5 using Tapatalk
ציטוט:
נכתב במקור על ידי רונןש
קלעת בול - גם בחלקים שאני משתמש, וגם בביצוע. נראה לי אחד לאחד.
שלחתי לך הןדעה בפרטי, אבל גם יש לי שאלה.
אני רואה שהפיוזים מחוברים לממסרים, והממסרים מחוברים לאן? (בראש שלי למתגים-צודק?)
- - - Updated - - -
תודה רבה אסף.ציטוט:
נכתב במקור על ידי asafk
רק להבנה סופית
פלוס מהפיוז ל30 ו-87 ואז לצרכן
מינוס מהשלדה ל85, ו86 לצרכן?
אביב לשאלתך-
הממסרים ממותגים על ידי מפסקים .
אלו של הפנסים השונים על ידי מפסקים ליד הנהג שמקבלים מתח אחרי סוויץ ומעבירים פקודה בחוט דק יחסית לממסרים באחורי הרכב.
שני ממסרים אחרים ימותגו באחורי הרכב לצרכנים עתידיים כמו מקרר ותאורות פנים/מחנה
שקע USB יחליף את שקע המצית הקיים מאחור ויוזן ישירות מקופסת החלוקה. הוא מכיל כפתור הפעלה ולכן לא ימותג בנפרד.
רונן
ציטוט:
נכתב במקור על ידי רונןש
כלומר הממסרים מחוברים לגשר הזה, והגשר מחובר למתגים שליד הנהג?
מה מטרת הגשר?
מה מטרת החוטים הצהוב והשחור?
http://www.jeepolog.com/forums/attac...0&d=1610818861

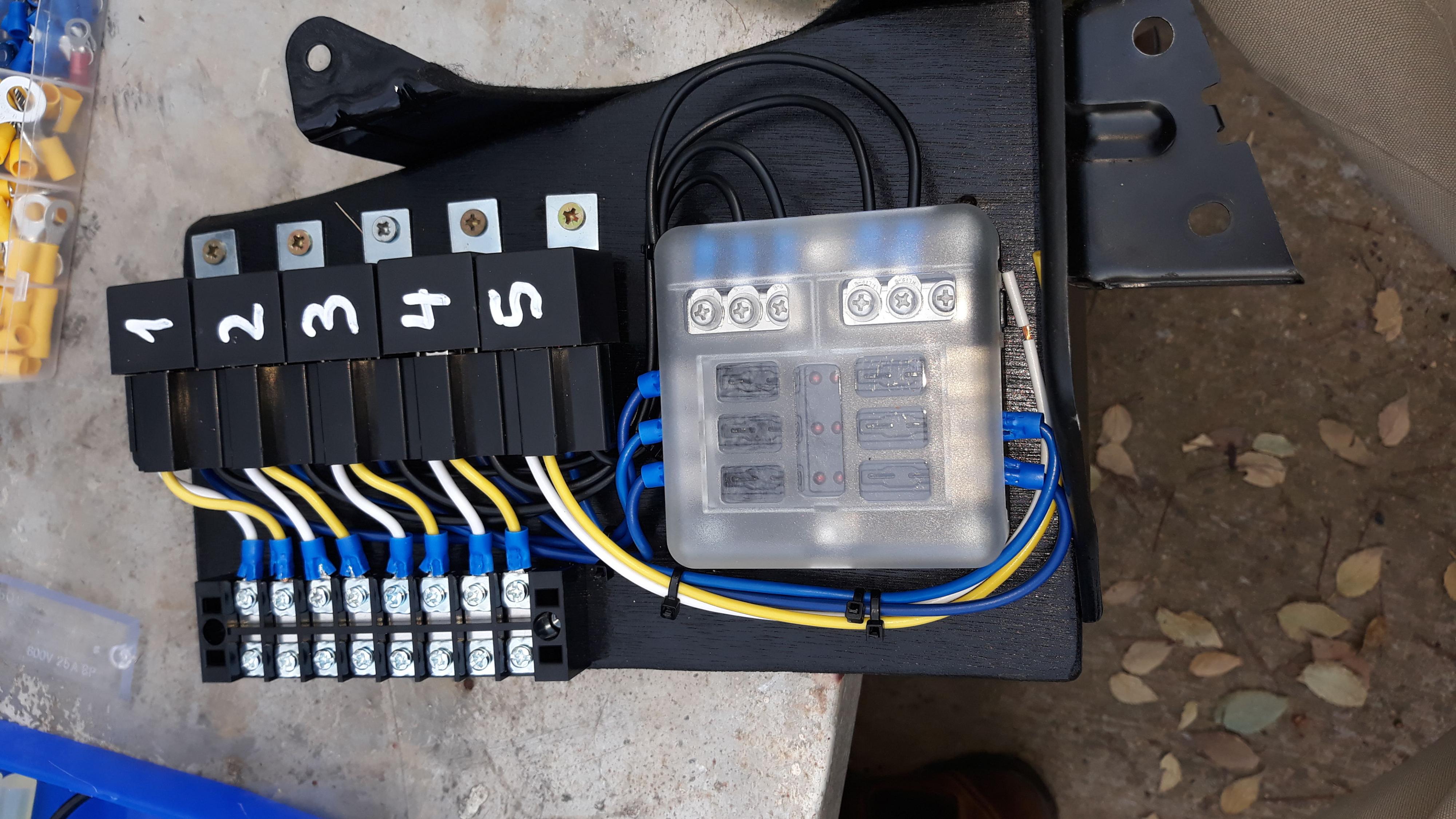

בתמונה רואים קופסת פיוזים שמקבלת מתח ממצבר הצרכנים. ממנה לכל צרכן יש מעגל ממסר.ציטוט:
נכתב במקור על ידי Aviv-T
מכל ריליי/ ממסר יוצאים ארבעה חוטים. שחור למינוס/קרקע, בקופסת פיוזים. כחול פלוס הזנה מקופסת פיוזים אחרי הפיוז הרלוונטי.
לבן כניסת פקודה מהמפסק. צהוב יציאת מתח להפעלת הצרכן.
יש ביוטיוב הרבה סרטונים בעניין.
אני לא רוצה להיכנס להסברים שעלולים להטעות , ואשאיר את הבמה למומחים.
רונן
את סדר החוטים אני מבין לגמרי, הסתדר לי בראש.ציטוט:
נכתב במקור על ידי רונןש
עכשיו רק נשארה תעלומת הגשר שמחוברים אליו הצהוב והלבן - מה מטרתו?
לדעתי נוחות חיבור
היחידה נבנתה בחוץ והורכבה ברכב.
הכל בנוי לחיבורים עתידים.
עבודה יפה.
עבודה יפה, אבל ההערת בטיחות אחת.
אם אני מזהה נכון, הכל מורכב על עץ (שנצבע בשחור), וזה בעייתי.
במקרה של חיבור \ מגע בעייתי, זה יכול להידלק.
או שמחברים הכל על ברזל, ואז צריך מאוד להיזהר מקצרים, או הכי טוב, משקיעים בפלטה בקליט.
ZIVO ראית נכון. אתה צודק מאוד. עשיתי לעצמי הנחה (מסוכנת משהו)כי לא ידעתי מהיכן להשיג חומר אחר.
אם יש המלצות מהיכן להשיג לוח מתאים ,אשמח מאוד להכיר.
אביב - הסרגל שאליו מחוברים הצהוב והלבן, (כמו שדורון ציין)פשוט בא להקל חיבור של צרכנים שונים ולהחליף ביניהם בעת הצורך.
כלומר פשוט לנוחות - מהגשר מחבר חוט שאחד הולך לצרכן, אחד הולך למתג?ציטוט:
נכתב במקור על ידי רונןש
פלוס מהמצבר לפיוז ל30. מ87 לצרכן. הצרכן לגוף.ציטוט:
נכתב במקור על ידי Aviv-T
פלוס נוסף מהפיוז ל86.
מינוס מהגוף למפסק. מהמפסק ל85.
אסף.
Sent from my Redmi 4X using Tapatalk
