היכן להתקין מכשיר קשר ב- ZJ

איך הכבל יתחבר למכשיר קשר - בהלחמה או שיש שם קונקטור?

אני הנחתי שזה יולחם ושעדיף בין הכבל לפנל כבל מוכן ועמיד עם ציפוי חיצוני.
כמו כן בכבל מדפסת יש גידים נוחים להלחמה.

אלכסייי ,

הכבל שהצגת כבל שטוח IDE הוא כבל 40 פינים... תחתוך את מה שלא צריך, במידה והאורך מתאים לך.

יש ספקים של ציוד אלקטרוני, [אני מכיר כמה פה במרכז, אם תיתן מידות אשמח להזמין לך ] שיספקו לך כל סוג [ רוחב, שטוח / עגול ] ואורך שתצטרך.

לגבי הקונקטור- צלם את החיבור במקסטראק - [ לי כבר אין אחד כזה, מזה מספר שנים ] ואנסה להתאים לך זכר ונקבה [ אם וקיים ]

תודה לכולם.
היום בערב אצלם את החיבורים חסופים.
אני רק אוסיף שכבל IDE מתאים פיקס גם מבחינת המרחק בין הפינים וגם מבחינת גודל הפין. נכון הצגתי כבל של 40 פינים בשני טורים, כלומר 20 פינים בטור. ונדרש כבל 25 פינים בטור אחד.
בקיצור היום בערב אצרף תמונות ואז הכל יתברר.

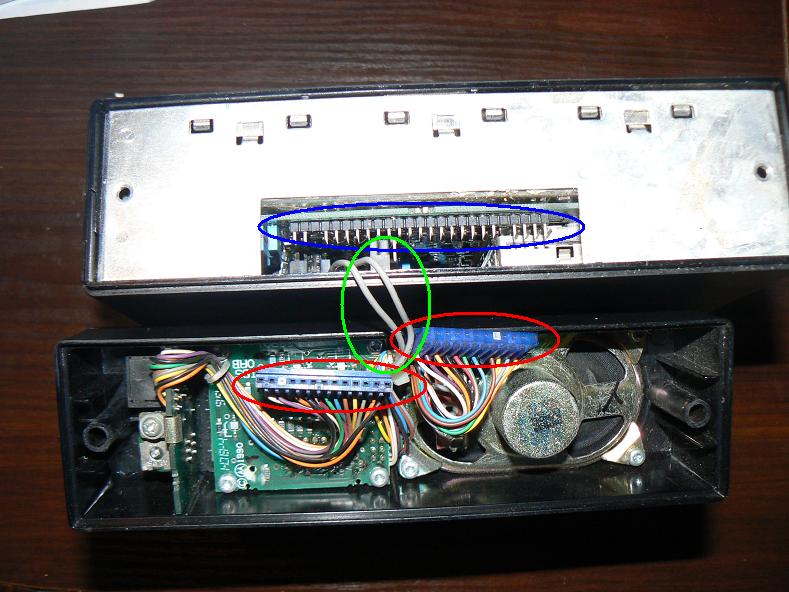

מצרף תמונה עם פאנל מפורקת.
קובץ מצורף 65253
בשני מעגלים אדומים חסומים שני חיבורים חד-טוריים כאשר אחד מהם בעל 12 פינים והשני בעל 13 פינים.
שניהם מתחברים למשרק אשר מופיע באליפסה כחולה.
החוטים היחידים אשר מולחמים הם שני אפורים שקשורים לרמקול (אליפסה ירוקה)
כמי שכתבתי קודם, צריך כבל חד-טורי בעל 25 פינים זכר-נקיבה. כבל סטנדארטי IDE מתלבש בלי בעיה
