תתחיל עם הדפסות שהורדת מ https://www.thingiverse.comציטוט:
נכתב במקור על ידי גיא
תלמד איך המדפסת מתנהגת ומה ההגדרות הנדרשות. טמפ מהירות עובי ועוד.
Sent from my SM-G900F using Tapatalk
Printable View
תתחיל עם הדפסות שהורדת מ https://www.thingiverse.comציטוט:
נכתב במקור על ידי גיא
תלמד איך המדפסת מתנהגת ומה ההגדרות הנדרשות. טמפ מהירות עובי ועוד.
Sent from my SM-G900F using Tapatalk
תודה .. אני אחרי זה כבר.ציטוט:
נכתב במקור על ידי shachar
משחק עם בלנדר.
Sent from my Nexus 5X using Tapatalk
רגע ..ציטוט:
נכתב במקור על ידי shachar
כשאתם אומרים "תמיכות למודל" הכוונה לחלקים שבזמן ההדפסה נמצאים ב"אויר" ? ..
אם כן .. אז אני באמת לא אמור להוסיף אותם, הסלייסר מוסיף לבד.
אכן כך,
ישנם כל מני הגדרות לתמיכה אבל בעיקרון התוכנת הדפסה מבצעת זאת.
יש חלקים "באויר" שהמדפסת יכולה להתמודד איתם למשל שיפוע לא משמעותי.
מה שנותר לך אחרי ההדפסה לנקות אותן.
יש גם הגדרה של "שוליים" כדי שהחלק ידבק יותר טוב למיטה.
בחלקים "מלאים" אתה יכול לבחור את צפיפות החלק הפנימי שהינו סוג של תמיכה.
כל אלו תפקידי הסליסייר.
כן את זה אני מכיר :)ציטוט:
נכתב במקור על ידי shachar
חשבתי שב"חיזוקים" מדובר על חיזוקים מכניים לחלק המודפס עצמו .. שלא ישבר או יהיה חלש מכנית.
יצא לי כבר להדפיס דברים שלא עמדו בעומס ונשברו .. אז אני מחפש עכשיו להבין איך מחזקים שלא יהיה over kill , כי פה המשמעות היא גם זמן הדפסה ארוך יותר שלא חייבים .. וגם חומר נוסף שזה בזבוז ..
זו כבר הנדסה...
כמובן שחלק שאמור להיות חזק יותר אתה אמור להספיס בצפיפות גבוהה.
ואם יש פרט ספציפי אתה יכול לשלוט בעובי הדופן שלו כך שךמרות צפיפות שאינה 100 אחוז הוא יודפס מלא
ציטוט:
נכתב במקור על ידי shachar
Yap !
עוד תכנה שמצאתי ומאד מתחבר אליה ...
אינטואיטיבית ופשוטה מאד להבנה.
http://solvespace.com/examples.pl
עד עכשיו הכי מוצאת חן בעיני.
וכמובן חינמית.
https://cad.onshape.com/documents/73...16321eabc066eb
https://cad.onshape.com/documents/59...7528b9315b7b8a
אני מתאמן בינתיים, עושה לעצמי כל מיני תרגילים בבניית גופים ונהיה לא רע ב ONSHAPE. חייב לומר שעדיין בחלקים מורכבים לוקח לי יותר מכפול הזמן מאשר לוקח לי בסוליד - הרגלים כנראה, אבל אני משתפר במהירות.
שני החלקים שקישרתי אליהם, עשיתי אותם גם כדי לראות איך הכי טוב לייצא ל STL, ובגודל הזה כך מתברר ה COARSE לא מספיק טוב, חייבים שהייצוא יהיה באיכות גבוהה.

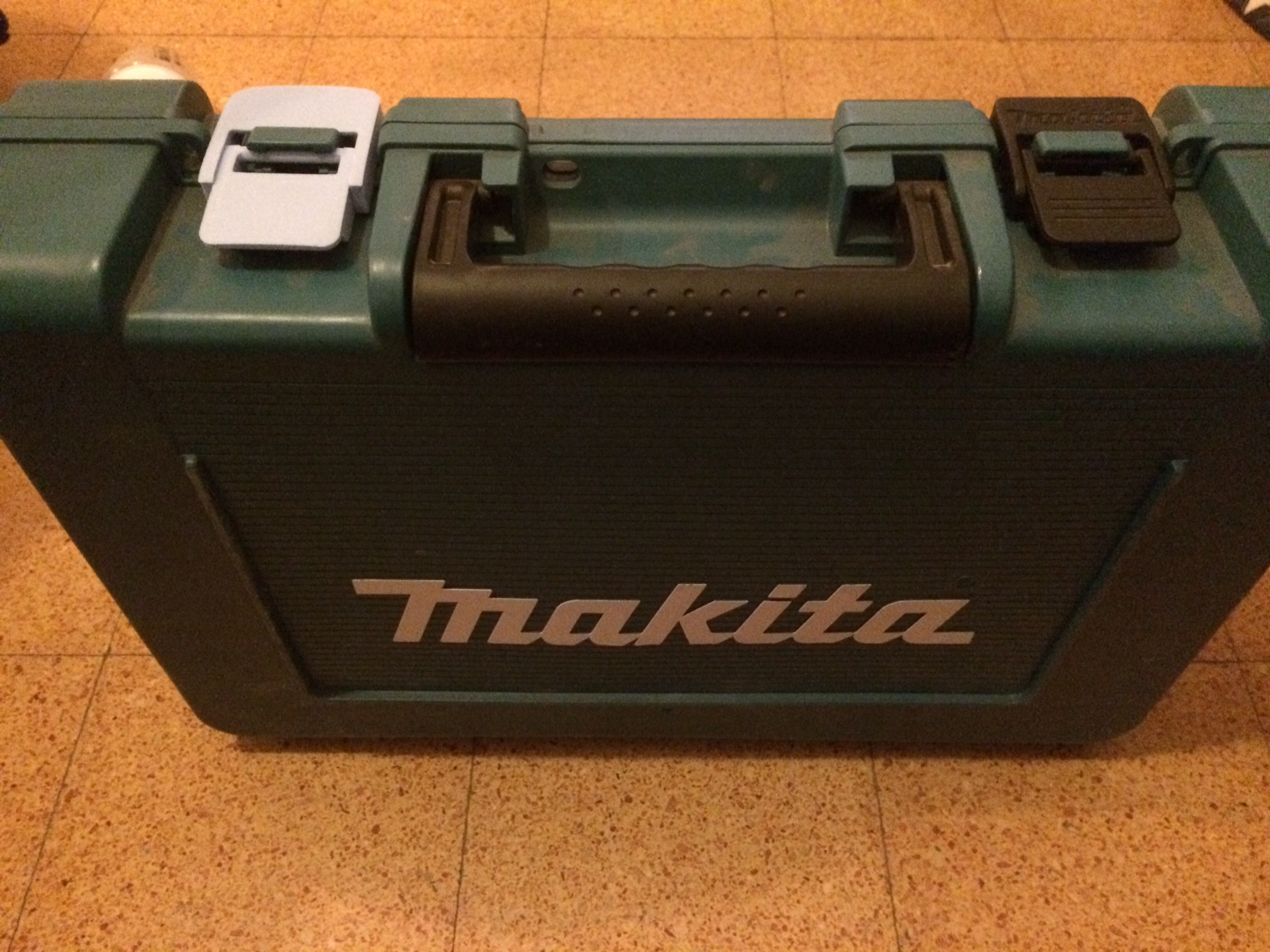

בכל מקרה בסוף זה מה שיצא:
קובץ מצורף 114894
אסף.
מקפיץ וממשיך את הדיון -
כמה שאלות למתחיל גמור בתחום.
1. האם הבנתי נכון והקאצ' הנוכחי במסלול החינמי הוא שחייב לשתף הכל... אבל כן ניתן לייצא קבצים בפורמטים הנדרשים כדי לייצר חלק ?
2. שיחקתי בתוכנה, יצרתי חלק (כבר מודל של מכונה שלמה האמת).
באיזה פורמט אני מוציא אותו כך שאוכל לדבר בשפה משותפת עם מפעל חיתוך בלייזר/CNC ?
3. האם מישהו עובד עם התוכנה באופן מסחרי ?
יכול להמליץ על מסלול מסויים בתשלום ?
יש לנו כוונה לקנות אותה בעתיד אם הפיצ'רים בתשלום הם שידרוג אמיתי.
תודה
לגבי מפעל חיתוך ובעיקר CNC:
הם יבקשו ממך בפורמט שהם יכולים לפתוח עם התוכנות שלהם, ואז זה לרוב קובץ_XT
או STEP. עסק של CNC יבקש ממך בנוסף גם PDF כדי לראות בצורה קלה יותר הבדלים בין קדחים להברגות, למשל.
אני לא משתמש ב onshape אבל קבצי סימטרון נפתחים יפה בסולידוורקס ולהיפך בפורמטים שהזכרתי ושתיהן נפוצות מאוד בתחום ה cnc.
Sent from my SM-G930F using Tapatalk
אני עובד איתה. ממדל כל מיני פחים וחיתוכים ללייזר. אני עובד עם אייל עובדיה בפתח תקווה והם רוצים קבצי SLDR וSKDPT כלומר, קבצי סוליד. יש אפשרות לייצא את החלק/פרוייקט בקבצי סוליד ובדרך כלל זה עובד בלי בעיה. אפשר גם ליצא קבצי DXF, STEP וכדומה.
מה שכן, צריך לבדוק את הקבצי DXF אחרי ייצוא כי לפעמים יש עם זה תקלות, למשל קווים עגולים נשברים לרצף קווים ישרים. יש לזה פתרון (אתה קודם צריך לעשות DRAW ולייצא ממנו ולא ישירות מהחלק).
בקשר לתשלום, כרגע יש רק מסלול אחד של 100+ דולר בחודש. אני מחכה לראות אם יהיה אפשרי לשלם פר פרוייקט.
אני רושם את כל הדברים בעברית ככה שהסיכוי שמישהו מחו"ל יחפש או יבין מה שהוא קורא נמוך. חוץ מזה לא ממש אכפת לי אם מישהו יעתיק את המשרביות או כל מיני דברים שאני עושה, אני מאמין בשיתוף מידע. מראש מידע סודי או קינייני לא יעלה לענן משותף.
ביקשתי תקופת trial והם חזרו אלי בטלפון מארה"ב, שאלו על השימוש, גודל החברה וכו... ונתנו את הPRO ל3 חודשים.
השיקול שלהם מתבסס על העבודות שכבר עשית בתוכנה, הם רואים הכל כולל סטטיסטיקות (כמה זמן אתה עובד על כל חלק, באיזה פונקציות אתה משתמש הכי הרבה וכו...).
על הדרך אם אתה מעוניין הם מצמידים לך מדריך שלהם (אנושי) שעושה לך כמה שיעורים פרטיים על גבי הרשת.
בקיצור הם דואגים יפה יפה שתתמכר לתוכנה שלהם ולא יהיה לך רצון ללכת למקום אחר (וכל הכבוד להם...).
הם מתחרים בשוק יחסית מלא עם חברות ומוניאין מבוסס ורציני, בסופו של דבר לפעמים התוספות האלו הן מה שקובעות. מה גם שרוב הסיכויים שאתה תהיה לקוח מתמיד כי לעבור ממערכת למערכת זה לא קל.
Sent from my SM-G930F using Tapatalk
שלום לכולם
התקנתי את ONSHAPE, בעיקר בטלפון זה מלהיב, להצגת מודלים באנדרואיד.
מעבר לזה, זה דרך נוספת לחברת האם לעשות כסף ולהתפתח. מפחדים להישאר מאחור, ובצדק כנראה. הרעיון מעולה, הכל בענן וכו, אבל תכלס, למשתמשים שרוצים להתמיד ולהשתכלל בתיבם זו לא הדרך המהירה לדעתי וגם לא הזולה. זה מעולה כדי ללמוד בחינם, וכדי לשתף מודלים ברשת, אבל לעבודת תכנון רצינית זה לא שם עדיין וכנראה גם לא יהיה בקרוב.
התכנון שם עם אייקונים קטנים ולא מפותחים, חסרות אין סוף תכונות שמקלות מאוד (למשל בסולידוורקס) להתמודד עם מצבים שהם קצת יותר מטריוויאלים. שלא להתחיל לדבר בכלל על הרכבות ומייטים, שזו התועלת העיקרית לדעתי בתעשייה שחוויתי.
בהצלחה
אני משתמש ב-Draftsight כבר שנים שהינו גם תוכנה חינם מחברת Dassault. אינני מכיר תוכנה ONSHAPE אבל אני מרוצה מהגרסה Draftsight החינמי. מספיק לשימושים שלי. פה תמצאו האתר של החברה הצרפתית https://www.3ds.com/products-service...-cad-software/ציטוט:
נכתב במקור על ידי תמיר333333
מקפיץ,
כדי לשפר הדיון ולשם ההשוואה....
מה מחירן של התוכנות האחרות? סולידוורקס, אוטוקאד וכדומה...
5,000$ לרשיון. סולידוורקס.
יותר לכיוון 6000 לא כולל תחזוקה (אי אפשר להזמין בלי) לגרסת בסיס.
אבל עכשיו יש מבצע סוף שנה.
אסף.
לכמה זמן הרישיון ?
