3 קבצים מצורפים
תגובה: מצבר מישני לצרכנים

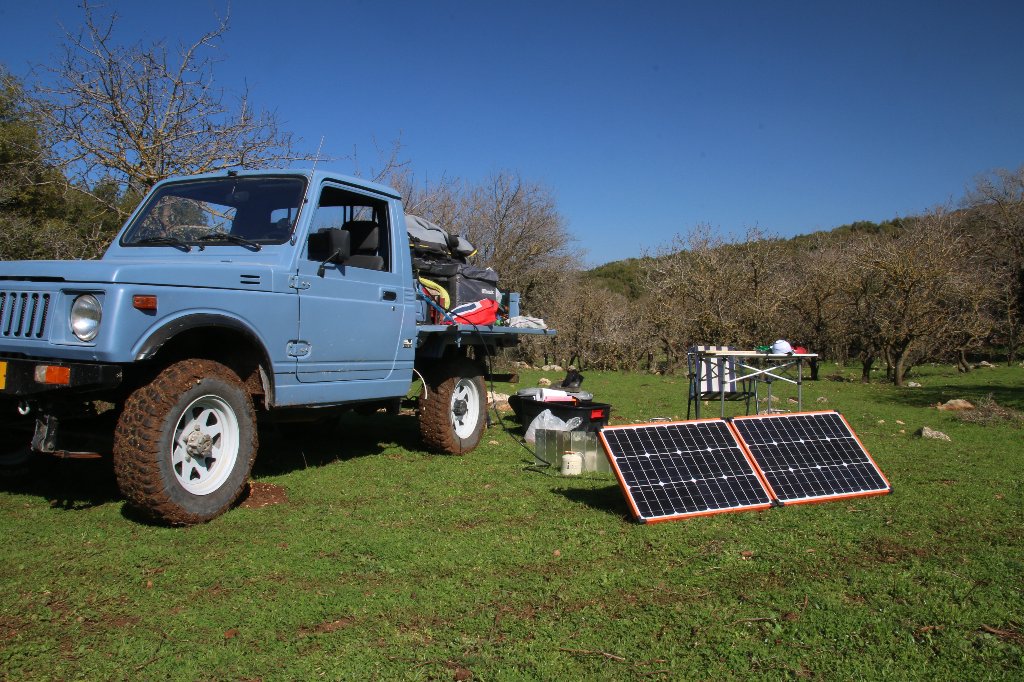

אז אחרי חודש טיול אני יכול להגיד שמקרר בטנדר ופאנל סולארי זה להיט.
חניתי פעמיים במשך הטיול ל3-4 ימים בלי להניע את האוטו.
בחניה הראשונה נגמר לי המצבר הראשי המשמש להנעה. ככל הנראה הוא מעט גבולי ולא כיביתי את האור הפנימי ברכב. מלבד התאורה הפנימית, הרדיו דלק לא מעט זמן ויש ריליי שעבר כל הזמן (הריליי אחראי על כל מעגל החשמל האחורי).
אחרי שנגמר המצבר חיברתי את הפאנל למצבר הראשי ותוך 10 דקות הצלחתי להניע.
כשבחוץ שמש מד הטעינה של המערכת המשנית הראה 13.9-14.1V, כשהיה יותר מעונן זה בדרך כלל לא ירד מ13V. כפי שנאמר באחד השרשורים, יש הרבה חשיבות לכיוון הפאנל. כיוון שהוא נייד יכולתי לסובב אותו כל כמה שעות לכיוון השמש.
המקרר של וואקו מאוד חסכוני בחשמל, היה שלב שהאוטו עמד כמעט 40 שעות ללא הנעה וללא פאנל סולארי. כשחזרתי לאוטו המקרר עדיין עבד ומתח המצבר המשני עמד על 10.9 (מצבר פריקה עמוקה של 80 אמפר).

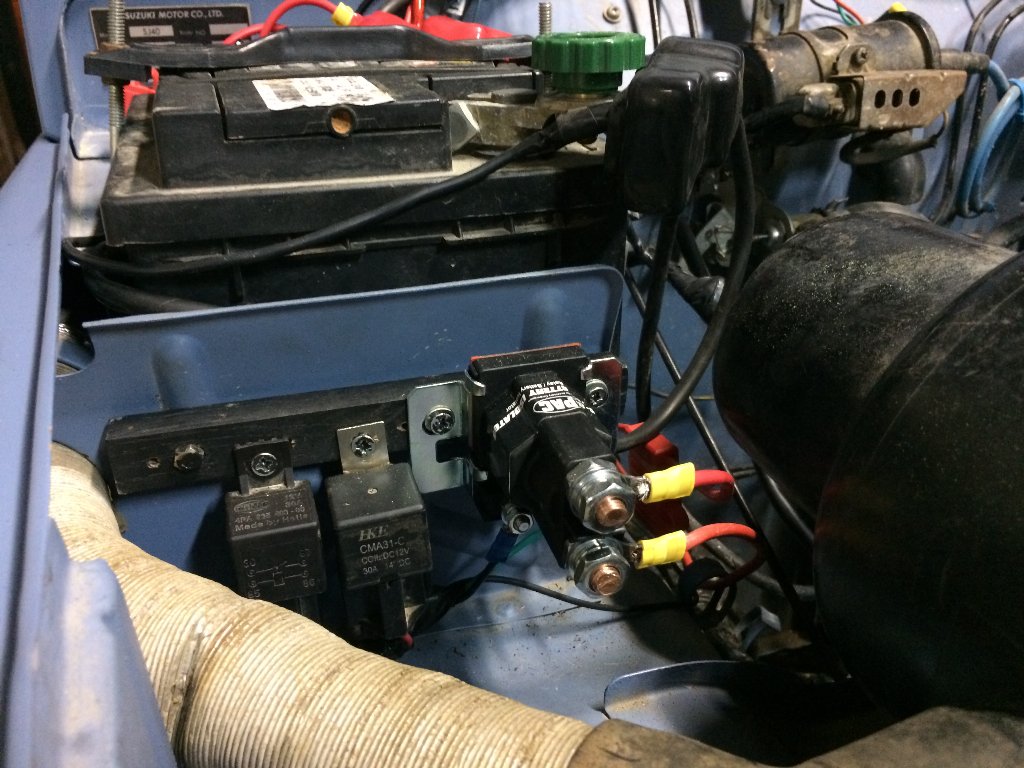

הדבר היחידי שהייתי רוצה להחליף זה ה battery isolator. קניתי את ה PAC80. חשבתי שהוא סוגר מעגל רק כשיש טעינה למערכת. אחרי שקיבלתי אותו הבנתי שהוא רק ממסר. אני מחפש ממסר שיפתח רק מעל מתח מסויים.
קובץ מצורף 114510
קובץ מצורף 114514 קובץ מצורף 114515
תגובה: מצבר מישני לצרכנים
ציטוט:
נכתב במקור על ידי
im_ri
הדבר היחידי שהייתי רוצה להחליף זה ה battery isolator. קניתי את ה PAC80. חשבתי שהוא סוגר מעגל רק כשיש טעינה למערכת. אחרי שקיבלתי אותו הבנתי שהוא רק ממסר. אני מחפש ממסר שיפתח רק מעל מתח מסויים.
הPAC200 שאצלי אמור לפי התיאור מוצר להיות לא רק ממסר אלא גם הגנה על טעינה ממצבר אחד לשני.
למנוע מצב שבפתיחת סוויץ, יש נפילת מתח גדולה בין מצבר הבית שהיה בשימוש בעמידה, לבין הראשי שמיועד להנעה בלבד.
תגובה: מצבר מישני לצרכנים
כן, כזה :)
כרגע הפיקוד של ממסר הטעינה עובר דרך מתג בקבינה. אני מפעיל אותו ידנית לפי הצורך.
תגובה: מצבר מישני לצרכנים
הנתונים שלכם הם לא אינדיקציה לכך שהמצבר לא יגיע לרמת פריקה שתקצר את חיי המצבר.
החישוב מורכב יותר
תגובה: מצבר מישני לצרכנים
ציטוט:
נכתב במקור על ידי
im_ri
אז אחרי חודש טיול אני יכול להגיד שמקרר בטנדר ופאנל סולארי זה להיט.
חניתי פעמיים במשך הטיול ל3-4 ימים בלי להניע את האוטו.
בחניה הראשונה נגמר לי המצבר
הראשי המשמש להנעה. ככל הנראה הוא מעט גבולי ולא כיביתי את האור הפנימי ברכב. מלבד התאורה הפנימית, הרדיו דלק לא מעט זמן ויש ריליי שעבר כל הזמן (הריליי אחראי על כל מעגל החשמל האחורי).
אחרי שנגמר המצבר חיברתי את הפאנל למצבר הראשי ותוך 10 דקות הצלחתי להניע.
כשבחוץ שמש מד הטעינה של המערכת המשנית הראה 13.9-14.1V, כשהיה יותר מעונן זה בדרך כלל לא ירד מ13V. כפי שנאמר באחד השרשורים, יש הרבה חשיבות לכיוון הפאנל. כיוון שהוא נייד יכולתי לסובב אותו כל כמה שעות לכיוון השמש.
המקרר של וואקו מאוד חסכוני בחשמל, היה שלב שהאוטו עמד כמעט 40 שעות ללא הנעה וללא פאנל סולארי. כשחזרתי לאוטו המקרר עדיין עבד ומתח המצבר המשני עמד על 10.9 (מצבר פריקה עמוקה של 80 אמפר).
הדבר היחידי שהייתי רוצה להחליף זה ה battery isolator. קניתי את ה PAC80. חשבתי שהוא סוגר מעגל רק כשיש טעינה למערכת. אחרי שקיבלתי אותו הבנתי שהוא רק ממסר. אני מחפש ממסר שיפתח רק מעל מתח מסויים.
קובץ מצורף 114510
קובץ מצורף 114514 קובץ מצורף 114515
נראה לי מאוד גבולי ומוזר ש 10 דקות פנל הצילו את המצב.
יש לך איזה שהם מספרים על הפנל הזה? וואט? אמפר?
תגובה: מצבר מישני לצרכנים
ציטוט:
נכתב במקור על ידי
boaz avrahami
הנתונים שלכם הם לא אינדיקציה לכך שהמצבר לא יגיע לרמת פריקה שתקצר את חיי המצבר.
החישוב מורכב יותר
חישוב של מי?
תגובה: מצבר מישני לצרכנים
נתוני המערכת:
פאנל:
ANTENERGY SOLAR Mono 4BB 12V 130W Solar Panel Caravan Boat Camping Charging 120W
AEMFS12-B130 דגם פאנל
Mono or Poly: High quality 4BB Mono-Crystalline
Power: 120Wp (1 x 120Wp)
Maximum Power Voltage (Vmp): 17.56V
Maximum Power Current (Imp): 7.22A
Open Circuit Voltage (Voc): 21.96V
Short Circuit Current (lsc): 8.66A
Module Efficiency: 19% approx
Production Tolerance (+-): 5%
Maximum System Voltage: 700VCD
Temp. Coeff of Isc (TK Isc): 0.058%/C
Temp. Coeff of Voc (TK Voc): -3.76%/C
Temp. Coeff. of Pmax (TK Pmax): -0.503%/C
Normal Operating Cell Temperature: 44.4 +-2%/C
Frame (Material, Corners,etc): Heavy Duty Anodized Aluminium
Length of Cable: 100mm
Temperature Range: -40C ~ +85C
Surface Maximum Load Capacity: 60m/s (200kg/sq/m)
Allowable Hail Load: Steel Ball Falls Down from 1M Height
Standard Test Condition: AM1.5 1000W/m2 25 C
Weight: 9.7kg approx
בקר טעינה:
20A 12V/24V MPPT LCD Solar Energy Charge Controller Regulator 15%-30% More Power
ated system voltage: 12V/24V DC
Max open circuit voltage of solar panel: 15-42V DC
Max solar panel power: 275W 12V / 550W 24V
Max output current: 20A
Max discharge current: 20A
Over discharge voltage: 10.2—12.5V (±0.2) 12V / 20.4—25.0V (±0.2) 24V
Restart voltage: 10.3—13.5V (±0.2) 12V / 20.5—27.0V (±0.2) 24V
Constant voltage(Over charge) voltage: 13.0—15.5V (±0.2) 12V / 26.0—31.0V (±0.2) 24V
Float voltage: 12.5—14.5V (±0.2) 12V / 25.0—29.0V (±0.2) 24V
Converter type: Buck
Converter efficiency: > 96%
Max increase efficiency: > 43%
Tracking efficiency: > 98%
Precision of clock: ±50S/Month
Charging algorithm: PWM 3 stage
Stand by power consumption: <15mA 12V / <25mA 24V
Operating temperature: -20 to +50ג„ƒ
Protect class: IP22
Weight: 550g
הידע שלי בחשמל מוגבל מאוד ואין לי מושג בפאנלים סולארים :)
אני יודע להסתכל על מד הטעינה ולדעת אם הפאנל עושה משהו או לא . ואני יודע שהוא עבד נהדר
תגובה: מצבר מישני לצרכנים
מה הגודל?
120W זה מספר מרשים (גם אם יש חצי).
תגובה: מצבר מישני לצרכנים
לא זוכר בדיוק. משהו כמו 240 על 80 ס"מ כשהוא פתוח. זה מתקפל לחצי.
זה חברה אוסטרלית והוא עולה לא מעט. זה לא איזה זבל סיני שסתם כתוב עליו איזה מספר.
תגובה: מצבר מישני לצרכנים
זה כבר מתחיל לעשות שכל.
זה קרוב לשני מטר מרובע , כלומר בערך 60W למטר מרובע, זה מתחיל להתקרב למס' אמיתיים שראיתי בעינים שלי.
ועדיין חזור להערה המקורית שלי.
נניח שהפנל של השני מטר מייצר 120W, ב 12V, זה בדיוק 10A.
כלומר 10A/H בשעה.
זה אומר שה 10 דקות הוסיפו למצבר (של 60A/H ?) עוד 1.7A/H.
לא יותר פשוט בוסטר?:-)
תגובה: מצבר מישני לצרכנים
להניע את האוטו אחרי שהפאנל מחובר היה בגדר ניסוי.
הפאנל שימש בעיקר כשחניתי ל3-4 ימים בלי להניע את האוטו. המקרר ומטענים רבים עבדו מסביב לשעון. הפאנל שימש להטענת המצבר המשני.
תגובה: מצבר מישני לצרכנים
זה עושה שכל, וזה מה שהפנלים האלו נועדו לעשות.
נניח שיש 8 שעות אור (סביר לפנל סולארי), זה אומר שהפנל יכול לייצר בסביבות ה 70-80A/H ביממה.
מקרר, בשימוש אינטסיבי, לא יעבור את 3AH (ביום) כלומר בסביבות 50AH ביממה.
עוד קצת תאורה וטלפונים, ואתה מסודר.
אבל צריך לשים לב, זה פנל של כמעט שני מטר מרובע ולא כל מני "צעצועים" של 0.2-0.3 מטר מרובע (40X40 ס"מ) (ונראה שיש לו גם בקר רציני).
תגובה: מצבר מישני לצרכנים
למה צריך לשים לב?
זה פאנל מתקפל שלא מחובר כל הזמן. רק בחניות ארוכות.
בתכלס יש מצב שאמכור אותו בקרוב.
אין מצב שהמקרר צורך 50 אמפר ביממה.. אולי אם הוא על -16 ושוכחים אותו פתוח.
אלה נתוני היצרן:
Average current draw x running time. Average 0.77 Ah/h
תגובה: מצבר מישני לצרכנים
השים לב שלי, לא התכוון אלייך, הוא התיחס לכל מני הערות, בכל מני שירשורים (פה ואחרים), לגבי ביצועים מופלאים של פנלים קטנים שכביכול מחזיקים מקרר.
הנתון יצרן שאתה מתאר, טוב בערך ללילה :-)
אין לך מושג מה הטמפ' הסביבתית וגם ההנחה שהמקרר סגור.
אני מניח יום , שמש, מקרר שפותחים אותו, שכל פעם שמוצאים בקבוק מים קר, מכניסים אחד חם במקומו....
מניסיון, המקרר עובד קשה.
תגובה: מצבר מישני לצרכנים
המקרר שלי צורך פחות מ 3 אמפר ובחניון לילה עובד פחות מ 30% מהזמן. המהלך היום קצת יותר.
בהפעלה בבית מלא בשתיה קרה, אחרי שהתקררה ובלי לפתוח, הוא צרך פחות מ 20 אמפר שעות.
50 אמפר שעות נראה לי גבול עליון עם המון ספייר.
Sent from my LG-D855 using Tapatalk
תגובה: מצבר מישני לצרכנים
דורון,
אני לא מלכלך, ואם מישהו נפגע אני מתנצל.
אבל אני חושב שצריך להיות מדוייקים (דרך אגב, זה בדיוק גם מה שניסיתי להגיד לגיא לגבי התאורים שלו) וכדאי לעשות תאום ציפיות.
לא מבין מה זה "רוב הצריכה" , צריך לשים מספרים.
כל מה שאני מנסה להגיד זה -
1- מקרר (40+- ליטר), שעומד ברכב בשמש, יצרוך בממוצע 1.5AH שזה אומר 16W שעה. ובלילה ירד לקצת פחות מ 1AH (תלוי כמה יפתחו אותו).
2- פנל בגודל סביר (בערך 40X40 ס"מ, שזה פחות או יותר הגודל שרובנו פה דיברו עליו), נותן אפקטיבית פחות מ 10W שעה (אתה מדווח על 11-12W, ואני חושב שבמקרה הטוב זה היה רגעי). וזה מספר כמעט תאוריטי - ומה קורה שעובר ענן? ושהשמש זזה? ואיך אתה בכלל מקבע את הפנל בזווית הנכונה?
3- אם אתה עוזב את הרכב והולך לטייל, אין מי שיזיז את הפנל, והנצילות שלו תרד. מצד שני אם אתה עושה "מחנה" כל החישוב משתנה. אתה יכול להתעסק עם הפנל ולרוץ אחרי השמש ...אבל מצד שני אני מניח, שאם יש אנשים ליד המקרר, אז פותחים את המקרר כל הזמן, ומכניסים בקבוקים חדשים, ואז הצריכה שלו עולה.
4-בנוסף, במקרה של "מחנה", אתה צריך להוסיף לחשבון את שעות האור \ שמש אפקטיביות . גם אם אני לארג' (קיץ) ומניח 8 שעות, זה מביא אותנו ל 80W לפנל ליממה. לעומת המקרר, שגם בשימוש זהיר לא ירד מ 200W ליממה.
לפי המספרים האלו, 80W מתוך מ 200W, זה אפילו לא חצי ובוודאי לא "רוב הצריכה", ולכן לדעתי שווה לחשוב מה זה שווה.
לסכם את מה שניסיתי להגיד -
1- ע"מ להחזיק צרכנים כמו מקרר, צריך פנלים בסדר גודל של 2מטר מרובע. כל ניסיון לעשות את זה עם פנל של 0.2-0.3 מטר מרובע, זה משחק עם מספרים של כמה מפסידים, אבל בטוח לא מחזיק את הצריכה, ובטוח לא יכול להחזיק מחנה של כמה ימים.
2- מצד שני, גם ביום חם מאוד, מקרר שישאר בשמש ל 4-5 שעות , לא יגרום לרכב לא להניע.
2- רעיונות של לוחות כאלו לשימוש לרכב חונה (בבית), יכולים לעבוד עד גבול מסויים בלבד (מה קורה שיש עננים? חורף (מעט שעות ביום)?). איך מתקינים את הפנלים בצורה בזווית נכונה לשמש, ועדיין שיהיה קל ומהיר להכנס לרכב ולנסוע?.
בקיצור, אפשר לשחק עם זה, אבל הלוחות האלו (0.2-03 מטר מרובע), זה לא זה, וגם הצורך מאוד לר ברור.
מי שרוצה להשקיע בפנלים של שני מטר, זה סיפור אחר, ולמחנה, זה כנראה פתרון לא רע (אני לא רואה את עצמי פורס פנלים של שני מטר לפני שאני יוצא להליכה של 3-4 שעות).
אבל תמיד צריך לזכור, האלטרנטור יעשה בחמש דקות את מה שהפנל יעשה ביממה (8 שעות אור אפקטיביות), ועם הצריכה של ההתנעה, 10 דקות של מנוע עובד!
תאום ציפיות כבר אמרנו? :-)
דורון,
אם נפגעת אני מתנצל זה לא הייה מכוון אלייך אישית זו היתה אמירה בעקבות הרבה אמירות (כולל ציפיות אישיות שלי שכתבתי פה באתר).
ארז - לפי המפרט של דנפוס, ה BD35F (שהוא המדחס הכי נפוץ במקררים של 40 ליטר) צורך בסביבות 3.5A (בטמפ' סבירות). זה מספר שאני גם מכיר מ BD50F שאני משתמש (לי יש מצב טורבו שהוא עובד חזק יותר ואז מגרד את ה 5A).
תגובה: מצבר מישני לצרכנים
דורון,
אני אנסה להיות זהיר :-)
1- 3 פנלים של 16X23 נותנים במקרה הטוב 1104 סמ"ר (אני אומר במקרה הטוב כי אין לי מושג, אם זה שטח נטו ? ברוטו?).
פנל של 40X40 נותן 1600 סמ"ר, משהו לא מסתדר.
2- מאוורר אכן עוזר מאוד(למרות שהוא צורך חשמל בעצמו). אני סידרתי "אגזוז" ואני מקפיד להשאיר חריץ בחולונות.
המאוורר צורך פחות מ 200MA, ועובד רק שהמדחס עובד
-http://www.ebay.com/itm/Brushless-DC-Cooling-Blower-Fan-Sleeve-bearing-7525S-12V-0-18A-75x33mm-/151609936081?hash=item234ca808d1
3- בקר, עדיף MPP, עוזר,ויבוא לידי ביטוי ככל שהתנאים פחות אופטימלים.
בהינתן שבקר פשוט עולה 30-40 ש"ח אני חושב שהוא שזה שווה כל גרוש -
http://www.ebay.com/itm/Solar-Panel-...item33b3aee07e
אחת הטעויות שלי בהתחלה, שניסתי להלביש עוד פונקציונאליות נוספת (כמו שליטה על הטעינה בין המצברים הראשיים למצבר צרכנים, USB...) וקניתי בקר PWM של 20A לא מבריק. הוא עושה את שאר הפעולות (כמו ה USB וחיבור בין המצברים), אבל הוא מוציא מהפנל פחות הספק.
תגובה: מצבר מישני לצרכנים
זיו, הערה ושאלה,
1. להסתכל רק על שטח פאנל בתור מדד להספק הוא לא מספיק, יש כמה טכנולוגיות של פאנלים שמוציאות הספקים שונים. רוב הפאנלים המקובלים יודעים לספק מעל 120 וואט למ"ר בשמש מלאה אולם יש טכנולוגיות ישנות יותר שמוציאות כ 90 וואט ופחות למ"ר.
2. לגבי הבקר, הוא נראה טוב אבל לא מצויין שהוא מתאים גם למצברי חומצה.
האם הוא עובד בצורה תקינה אצלך?
Sent from my LG-D855 using Tapatalk
