1 קבצים מצורפים
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
ציטוט:
נכתב במקור על ידי
asafk
אם כבר, אז מכופף. או זוויתן חתוך למידה. חיבור בין שני חלקים דורש דיוק בחיתוך ודיוק בריתוך.
גם הפתרון הזה (על בסיס זוויתן או פח מכופף) וגם הפתרון שלי לא דורשים שום כלי עבודה מיוחדים, לא פלזמה ולא חיתוך לייזר. דיסק, מקדחת עמוד, מלחציים, פטיש.
לגבי כוחות על השלדה- נקודות משיכה, בשאיפה, מפעילות אך ורק מתיחה על קורות השלדה. אם הגעת למצב שיש כפיפה על השלדה - לא טוב. לכן אני מדבר על נקודות שמחוברות צמוד ככל האפשר לשלדה, בלי מנוף שייצור כפיפה. אם יש מנוף, זה סימן רע.
אסף.
יש לי כמה וכמה רעיונות בראש לגבי "איך ליישם".
הרעיון שנראה לי הכי חזק ומסיבי הוא לקחת ברזל שטוח 6-8 מ"מ ברוחב של 80מ"מ וממנו לייצר את הבסיס עם החורים וההברגות. עליו לרתך אוזן מוכנה מאותו ברזל 6-8 מ"מ שאפשר לקנות בכל מחסן ברזל. כל זה מתייחס כמובן להצעה הקודמת שלי
http://www.jeepolog.com/forums/attac...4&d=1266903939
לגבי האוזן/מתקן שאני חושב עליו - הבסיס יהיה מאותו ברזל 6-8מ"מ ברוחב 80מ"מ שבקצה אחד יהיה מוט עגול שייכנס למוט הרוחב שבשלדה, ממשיך בחיבור בורג לתחתית קורת השלדה (כמו באוזן שבתמונה המקורית בצורת u) וממשיך ב"עין" עגולה שמתמזגת עם העין באוזן המקורית או שממשיכה מעט יותר אחורה.
http://www.jeepolog.com/forums/attac...1&d=1266956970
ברור שמנוף כפיפה לא טוב. זה מה שגרם לי לחשוב על הפתרון שעליו אני חושב עכשיו...
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
אצלי חוזק על ידי ליאור "מזוקי לנד "
מקדימה על ידי הוספה של חלק שנכנס לחור בשלדה וממנו יוצא חלק מרותך
קדימה שתומך באוזן הגרירה .
עד עכשיו לאחר מספר חילוצים עומד יפה בעומס
יש לליאור שיטה נוספת לחיזוק מקדימה דברו איתו
050-3303630
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
ציטוט:
נכתב במקור על ידי
G-Jimny
וואוו! תודה על התרומה הענקית לדיון "לגבי הקדמי דואגים לי" :-P
אני מבטיח שלא נכעס אם תעלה סקיצה או לפחות תנסה להסביר את פתרון ה"דואגים לי"
.
צודק ניסוח גרוע שלי...:confused:.
אין לי ידע בכל עיניין חוזק בריתוכים לשלדה וכו.
ולכן אני הזמנתי אצל מישהו שכבר הוזכר שמו בשירשור את אוזני העגינה המחוזקות.
ראיתי אצל חברים והתרשמתי לטובה ..
נזכיר שוב שהשניים הקידמיים שלי עקומים ואחוריים מבוטלים בעקבות וו גרירה ..
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
ציטוט:
נכתב במקור על ידי
gimini27
נזכיר שוב שהשניים הקידמיים שלי עקומים ואחוריים מבוטלים בעקבות וו גרירה ..
עד כמה שאני יודע, וזה מלמידה מפה מהאתר, וזה בערבון מוגבל,
לא מומלץ בכלל לחלץ מוו גרירה. זה עלול לגרום נזק לשלדה.
כדאי לך לברר את זה לעומק.
אבל יכול להיות שאני טועה.
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
ציטוט:
נכתב במקור על ידי
אביעד פארן
עד כמה שאני יודע, וזה מלמידה מפה מהאתר, וזה בערבון מוגבל,
לא מומלץ בכלל לחלץ מוו גרירה. זה עלול לגרום נזק לשלדה.
כדאי לך לברר את זה לעומק.
אבל יכול להיות שאני טועה.
אביעד אתה לא הראשון שאומר לי שזה לא בריא אבל זה עדיף מאוזניים שנתלשות..
לפחות ככה אני חושב .
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
ציטוט:
נכתב במקור על ידי
asafk
קודם כל, צלמו תמונה, איך נראה הצד השני של השלדה?
אסף.
מצטער, טיפה התעכבתי מסיבות אלו ואחרות, וחיכיתי לשמש ראשונה שתצוץ כדי לנסות לצלם משהו. לא מצאתי זווית איכותית מידי, מקווה שנוכל להפיק מהתמונה מספיק:
http://lh5.ggpht.com/_yHpFQECKx8o/S4...0/DSCN2954.JPG
ציטוט:
נכתב במקור על ידי
asafk
ועוד דבר.
שמישהו ייקח קליבר וירשום מידות על התמונה. מידות של הפרופיל, של קורת השלדה, עובי דופן קוטר קדחים וכן הלאה.
אסף.

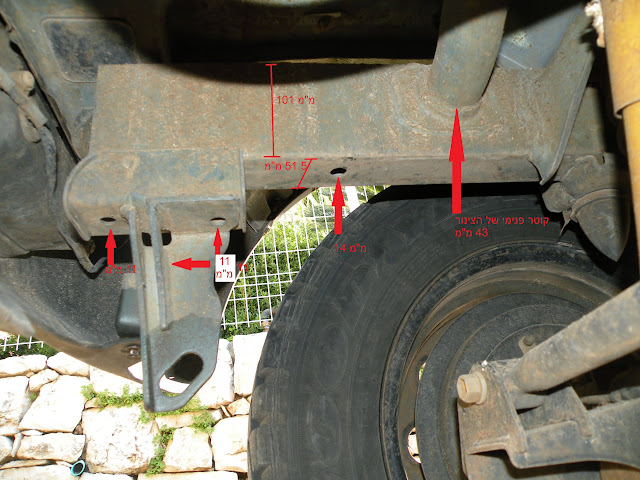

אוקי, רשמתי את המידות של מה שנראה לי רלוונטי:
http://lh3.ggpht.com/_yHpFQECKx8o/S4...7%93%D7%94.jpg
טוב קדימה, בוא לא ניתן לשרשור הזה לשקוע, אנחנו מתקדמים לאנשהו...
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
אביעד, תודה על התמונה. היא רק מאשרת את מה שחשבתי שיהיה בצד השני.
אחרי שחשבתי קצת וניסיתי להעלות רעיונות אחרים הגעתי למסקנה שהפתרון הפשוט ביותר (שהעלתי כאן לפני כמה ימים) יהיה הכי טוב והכי קל לייצור במגבלות הציוד.
http://www.jeepolog.com/forums/attac...1&d=1266956970
ציטוט:
נכתב במקור על ידי
אביעד פארן
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
אני מסכים איתך. זה נראה טוב.
מחכה לדעות נוספות של מומחים למינהם,
מהנדסים, צוצו. גם אם אין לכם עניין בג'ימני, הידע שלכם יכול לעזור.
איך הרעיון מבחינת עומסים? איפה עקב אכילס של המתקן?
האם יש קושי מסוים ביצור של חלק כזה?
באיזה חומר אתם ממליצים להשתמש?
סוג ריתוך? צביעה? גלוון?
אשמח לשמוע כל דעה ועצה שיש לבעלי הניסיון...
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
ציטוט:
נכתב במקור על ידי
אביעד פארן
אני מסכים איתך. זה נראה טוב.
מחכה לדעות נוספות של מומחים למינהם,
מהנדסים, צוצו. גם אם אין לכם עניין בג'ימני, הידע שלכם יכול לעזור.
איך הרעיון מבחינת עומסים? איפה עקב אכילס של המתקן?
האם יש קושי מסוים ביצור של חלק כזה?
באיזה חומר אתם ממליצים להשתמש?
סוג ריתוך? צביעה? גלוון?
אשמח לשמוע כל דעה ועצה שיש לבעלי הניסיון...
ממה שעלה בדיון שהעלתי עם החבר שלי (שהוא מהנדס מכונות) שזה חיבור די חזק שיספיק לחילוץ שכזה.
כמובן שמתוכננת אוזן כזו בשני צידי השלדה!
הקושי היחיד הוא בייצור אב הטיפוס, לאחר מכן זה לא בעיה להמשיך.
באיזה חומר? אני חושב שברזל שחור בעובי 6 מ"מ יעשה את העבודה יפה מאוד, גמובן שגילוון קר יצפה את כל הדבר הזה בסוף למניעת חלודה
:cool:
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
וקורת צד ימין - איך היא נראית?
אסף.
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
ציטוט:
נכתב במקור על ידי
asafk
וקורת צד ימין - איך היא נראית?
אסף.
ניסיתי הבוקר לצלם את קורה ימין. דוד האגזוז מסתיר אותה מצילום אבל ממה שהצלחתי לראות היא נראית ממש כמו השמאלית רק שהאוזן נמצאת על הדופן הפנימית של הקורה ולא על החיצונית, לא ממש בעייתי לעניינינו.
G
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
השאלה אם הדגם הנ"ל מספיק חזק לכוחות שפועלים לצדדים ( לא משיכה ישרה אלה בזווית ) ....?
אין ספק שזה מספיק חזק בשביל משיכה ישרה אחורה .
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
ציטוט:
נכתב במקור על ידי
zagi
השאלה אם הדגם הנ"ל מספיק חזק לכוחות שפועלים לצדדים ( לא משיכה ישרה אלה בזווית ) ....?
אין ספק שזה מספיק חזק בשביל משיכה ישרה אחורה .
כל רעיון הדגם הנ"ל הוא השענות על הקורה הראשית עם תמיכות באוזן הקיימת.
עוד לא שמעתי על מישהו שכופף אוזן אחורית, אז עם חיזור שכזה אני מניח שלא תהיה כל בעיה - אני רק מחזק יותר את הקיים.
לגבי הקדמית, אני מניח שהתוספת של ברזל 6 מ"מ יחזק אותה ברמה מספקת למשיכה ישרה וגם זויתית (בהנחה שמחברים רצועה לשתי האזניים במקביל)
G
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
הייתי בטוח שפרסמתי פה הודעה עם תמונה של הקורה הימנית אתמול כבר,
משום מה היא נעלמה, או שלא שלחתי אותה סופית.
בכל אופן, האגזוז כן מהווה בעיה בצד השני.
צריך למצוא לזה פתרון.
http://lh3.ggpht.com/_yHpFQECKx8o/S4...0/DSCN2958.JPG
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
תודה על התמונה :)
נראה שאפשר להתגבר על בעיית האגזוז. תמיד אפשר לעשות מעין "שקע" בברזל 6מ"מ שיהיה מקום לאגזוז.
ממילא ישנו חיזוק ברגים לאוזן הקיימת.
צריך להתחיל לשחק עם אב טיפוס...
ציטוט:
נכתב במקור על ידי
אביעד פארן
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
האגזוז מחובר בעזרת תושבות גומי.
הוא דינמי, מאוד, הוא זז בנסיעה לכל כיוון בכמה סנטימטר טובים.
האוזן תהיה צריכה להיות רחוקה מאוד בלפחות 5 ס"מ מהאגזוז כדי שלא יהיה לך רעש מתכתי וקרקורשים בכל נסיעה למכולת.
שלא נדבר על החור באגזוז שיווצר לך אחרי זמן לא ארוך במיוחד.
נראה לי שנצטרך לצד הזה, למצוא פתרון אחר.
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
ציטוט:
נכתב במקור על ידי
אביעד פארן
האגזוז מחובר בעזרת תושבות גומי.
הוא דינמי, מאוד, הוא זז בנסיעה לכל כיוון בכמה סנטימטר טובים.
האוזן תהיה צריכה להיות רחוקה מאוד בלפחות 5 ס"מ מהאגזוז כדי שלא יהיה לך רעש מתכתי וקרקורשים בכל נסיעה למכולת.
שלא נדבר על החור באגזוז שיווצר לך אחרי זמן לא ארוך במיוחד.
נראה לי שנצטרך לצד הזה, למצוא פתרון אחר.
אפשר אולי לשים חתיכת גומי מעט קשיח באזור המועד לפורענות, או לחילופין לחשות על פתרום לצד השני של הקורה שירחיק את המתקן מהאגזוז
;)
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
השרטוט שלך מזכיר לי משהו שקיים בשוק שיכול אולי לחסוך את הכיפוף.
צריך לבדוק אם יש אחד שיכול להתאים ולענות על הדרישות.
http://www.lkltd.co.il/web/8888/nsf/...ImageFile2.jpg
חן
ציטוט:
נכתב במקור על ידי
asafk
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
מה דעתכם על הפתרון שהציעו ברסטה? על הג'ימני הירוק שעמד בזוקיאדה..
תגובה להודעה: אוזני עגינה של ג'ימיני- הריתוך?
רסטה הציגו פתרון יפה אלגנטי וחכם.
