דיון בניית שולחן ריתוך

ציטוט:

---

נכתב במקור על ידי zagi

טוב , אז ככה לפי הסדר :

טל - אין לי צורך באלכסונים אבל גרמת לי לחשוב על זה ...

גלדיאטור - אני לא מצליח לראות את התמונה ששלחת , לתשומת לב מנהלים :mad:.

צביקי שלי - אתה קרוב מאוד למה שחשבתי , אבל עדיין זה לא עונה על תנאי ב' אבל אפשר פשוט לחרוץ את כל הקורה ( במקום לחורר ) כמו בשרטוט של עידו .
לגבי השולחן העגול , כנראה שאקנה את הרעיון .

מיכה - בחרתי את הפרופיל הזה משיקולי זמינות/עלות , אבל כבר כתבתי שהפרופיל יהיה 3 מ"מ בערך , אני מאמין שאשתמש ב4 מ"מ אולי אפילו 5 מ"מ מעבר לזה אני לא צריך , זה אמור להחזיק מכות אלימות של פטיש 5 ק"ג אבל אני רבע עוף ( 60 ק"ג ) כמה כבר מומנט אני יכול לייצר ? ;)

עירא - בקישור שנתת יש פרופיל מאוד מעניין אבל יותר מידי הייטקי בשבילי ואני לא בטוח עד כמה הוא חזק .

עידו - השולחן אמור לשמש אותי לעבודות ריתוך קלות וכל מיני עבודות הזויות שלי בכל מיני חומרים בעיקר עץ , השולחן אמור לספוג ממני אלימות מבוקרת מידי פעם .
עם כל זאת פרופיל דבל T הוא אובר קיל מוגזם בשבילי והמשקל של כל קורה יגרום לי לחשוב פעמיים אם להשתמש במודולריות של השולחן או לא ..
השרטוטים שלך מתיחסים לדבל T , בפרופיל כמו שאני רוצה יש שתי אופציות חיבור בדרך שלך :
א. בורג קבוע עם אום בחלק התחתון כמו שצביקה הציע - יאלץ אותי להתכופף לפתיחה וסגירה ( תנאי ג' )
ב. חור בחלק העליון של הפרופיל ע"מ לאפשר הכנסה של אום , וחור בחלק התחתון ברוחב הבורג + .

חזרה לשולחן השרטוטים לפיתוח אופציה ב' , כנראה יהיו עוד שאלות אח"כ .


אהה ... בועז , אני סתם ניסיתי להתחכם , קבל את זה :

http://www.youtube.com/watch?v=VSFYxHcw-n8

---

את ניידות הפרופילים קדימה אחורה תוכל לקבל ע"י ריתוך פלאח "פס צבירה" רוחבי ,קיימים בו כבר חריצים באורך של 60 מ"מ [אתה צריך יותר מזה?] וגם חורים בודדים. כידוע לך קיימים גם פסי צבירה בפרופיל U קנטים יותר קצרים כמובן,אין צורך בהם, אינם נושאי משקל במקרה שלך. אתה כמובן יכול להאריך את החריצים עם דיסק שורף דק אבל אל תגזים בהארכה, זה עלול להיחלש. כללית -אני זורם איתך, בראש שלך. בא לך להשקיע אפילו סתם בשביל הכייף ?:- סחטיין. אני הייתי הולך על פלטה מלאה כמו ב"מסגריית יחזקאל" :-) לחרוץ את כל הקורה זו כבר ממש "הפקה". אם כבר- 2 פלאחים צמודים בהתחשב בקוטר הברגים.. בהצלחה

נתקלתי ברשת
https://www.youtube.com/watch?v=_OnF6_V28DM

מגניב

מקפיץ את הנושא לטובת כמה שאלות.
יש לי שולחן בבית בנוי מסיבי מאוד מפרופילים כולל מדף תחתון אבל בלי פלטה של שולחן.
חשבתי לרתך עליו רשת של בטון בגלל שככה אני אוכל להניח את האובייקט המרותך לשולחן ולחבר אותו לפלטה בעזרת גבקה, גודל השולחן הוא 140*66.
האם יש רעיון יותם מתאים?
השולחן יושב על בטון מוחלק ובזוית, השולחן יצטרך לזוז מידי פעם ואני צריך גם לפלס אותו.
האם קיים גלגל בריא לשולחן שאפשר לפלס איתו?
ואני מחפש גם מלחציים טובות, עדיף ליד שניה- מישהו שמע על מישהו שמוכר באזור הדרום?
תודה!

רשת בטון לא תחזיק שום דבר.
תן תמונה של השולחן.

קובץ מצורף 101728קובץ מצורף 101729

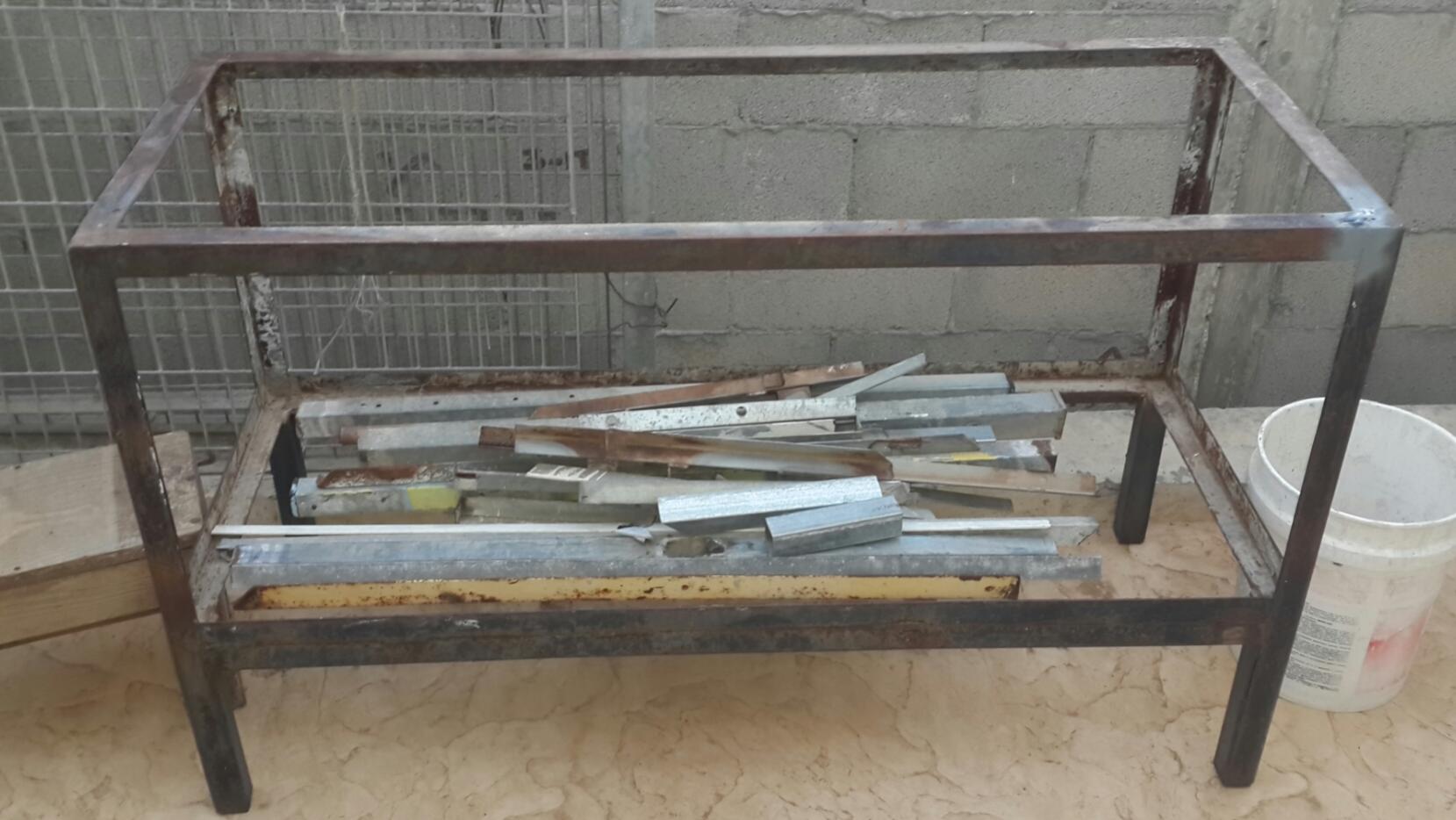

הנה השולחן, יש לי כמה חתיכות מהגדר הזו ואולי הם יתאימו בתור פלטה?

רשת כזו לא תוכל להחזיק מישור ישר של עצמה אפילו .
עם אתה מחפש פתרון זול , תוסיף כמה פרופילם בתוך המסגרת ותניח עליה דיקט 16 מ"מ .



עידו

Sent from my GT-I9300 using Tapatalk

דיקט ישרף לו מהריתוך.
יש הבדל גדול בין שולחן עבטדה לשולחן מסגרות. השאלה היא מה אתה רוצה/צריך.
אם זה שולחן עבודה - אתה צריך פלטה. אם זה שולחן מסגרות אז אתה לא חייב פלטה.

מיכה דיקט נשרף , אבל מה שאתה מפספס זה שהבחור לא הולך לשרוף 10 ק"ג אלקטרודות ביום .
תנסה פעם לחשוב על הצרכים של מי ששואל לא מה הכי טוב בעולם .
מזל שלא המלצת לו על שולחן כזה [emoji12]
http://images.tapatalk-cdn.com/15/09...5065250053.jpg



עידו

Sent from my GT-I9300 using Tapatalk

אני לא חושב שזה נכון לעבוד עם שולחן עץ בריתוך. מה גם שפלטת עץ עולה לא פחות מפלטת ברזל 2 ממ.
בקשר לשואל, על מנת לתת לו המלצה טובה, צריך להבין מה הצרכים שלו.

בכל מקרה, כשאני קורא שוב את ההודעה שלו, אני חושב שמה שהוא צריך זה לשים עוד כמה תמיכות לרוחב (או אורך, תלוי איך רואים את זה) השולחן ולחבר פלטה של 2-3 מ"מ. באיזור של המלחצים לעבות את הפלטה על מנת שהמלחצים לא יעוותו את הפח.
החסרון הוא שאם הוא ברתך הרבה או דופק עם פטיש על השולחן, הפלטה תתעוות (תעשה גלית) ולא תהיה פלס יותר. על מנת לפתור את זה משתמשים בפח בעובי של 8-10מ"מ אבל זה יחסית יקר וכבד.
בקשר לגלגלים, אני לא מכיר גלגלים מתפלסים. אישית לא הייתי שם גלגלים בכלל מאחר וזה פוגם ביציבות של השולחן. כשתרצה להזיז, תביא עוד מישהו שיעזור לך להרים ולהזיז. אם חובה שיהיה אפשרי להזיז אז תראה מה נמרוד שם בתחילת הדיון על אפשרות של גלגלים ופילוס. רעיון נחמד אבל דורש עבודה.

בתמונה שצרפתי רואים דוגמא לשולחן מסגרים. זה בגדול 2 חמורים שעליהם 2 רלסים בריאים ועל הרלסים יש 2-4 U קטנים יותר שאותם אפשר להזיז ולכוון לפי גודל העבודה.

הקטע הוא שאני לא רוצה לשים פלטת מתכת, אני רוצה לשים כמו רשת כדי שאוכל לתפוס את האובייקט המרותך, אם זה פלטה אז אי אפשר לעשות ככה. מה לגבי לרתך כמה פרופילים מרובעים במרווחים של נגיד 20 ס'"מ. האם זה גם יתעוות?

מה הכוונה ב"לתפוס את האובייקט המרותך"?
אצלי, שולחן מסגרות, יש כמו שאתה רואה בתמונה 2 חמורים בגובה של 70ס"מ בערך. עליהם שני רלסים של I 120 באורך של 200 או 300 ס"מ (תלוי בעבודה) במרחק של 90 ס"מ אחד מהשני (אבל ניתן לשינוי כתלות בעבודה). את הI אני מפלס על ידי שאריות מתכת (כמו שרואים בתמונה) ועל הרלסים המפולסים אני שם 2-4 U100 באורך 150 ס"מ, כתלות בעבודה ובצורך.
מאוד וורסטילי ובנתיים ענה על כול צורך שרציתי. זה שולחן מסגרים. שולחן רתכים יותר דומה לתמונה של מה שעידו העלה אבל זה שולחן יקר נורא ובתכל'ס לא פרקטי למי שלא צריך.


לדעתי, עזוב את השולחן הזה לנפשו. שים פלטה כלשהי בחלק התחתון, אפילו מעץ ושים פלטה בחלק העליון בעובי של 2-3 מ"מ ותשתמש בו כשולחן עבודה קלה/מלחציים/איכסון חמרי גלם וכלי עבודה. זה הייעוד שלו ובשביל זה הוא נבנה. (בניתי מלא כאלו)

תבנה לך 2 חמורים, משהו ממש פשוט שלוקח שעה לבנות. לא משהו רציני. אני יכול לתת לך רעיונות אם תרצה, לפשוטים ולמשוכללים יותר.
החמורים שיהיו ברוחב של מטר.
תקנה פרופיל I100 (מספיק טוב) ושיחתכו לך ל3 חתיכות של 2 מטר. חתיכה אחת תשאיר בצד או שתשתמש בה לבניית החמורים.
בחלק העליון תשים U60. הפרופיל מגיע באורך של 6 מטר אז שיחלקיו לך ל4 חתיכות של מטר וחצי. זה רוחב השולחן שלך. כשאתה צריך שולחן רציף אתה שם אחד ליד השני, כשאתה עובד על פרוייקט גדול, שער למשל, אתה מרווח את הU בהתאם לצרכים שלך.

למה U ולא פרופילים? כי אתה עם הזמן תתפוס את העבודות בפיקים, אתה תחבר את הU לשולחן בפיקים ואתה מידי פעם תצטרך לעבור עם דיסק השחזה ולנקות את כל הפיקים האלה. עם ברזל עבה, אין בעיה. בפרופילים בעלי עובי דופן דק יחסית (כל מה שמתחת ל3 ממ לדעתי) אתה עלול באיזה שלב להרוס את הפרופיל. מה גם שהU הרבה יותר חזק.

בכל מקרה, לא מגלוון! רק ברזל שחור.

אתה מוזמן לבוא לבקר ולראות איך אני עובד עם השולחן הזה. זה לא מסובך אבל לפעמים קשה לתפוס את צורת העבודה איתו.

פח 10 מ"מ עם חורים כול 100 מ"מ יעשה את העבודה מעולה , ע"י החורים אתה מהדק לשולחן מה שאתה רוצה עם בורג / קליבה וכו' .




עידו

מה בערך המחיר למטר פח 10ממ?
ואיזה גובה שולחן הוא אופטימאלי?
כמו כן אני רוצה לשדרג את האורך של הכבל לרתכת שלי של האלקטרודה ושל האדמה.
האם 25mm על נגיד 3 מטר של אדמה ועוד 3 מטר של אלקטרודה זה בסדר?

בשרשור הזה צוין שפלטה 1.6x0.9 מטר, עובי 8 מ"מ, שמשקלה 90 ק"ג, עלתה 460 שקלים.

ציטוט:

---

נכתב במקור על ידי ModChiP

מה בערך המחיר למטר פח 10ממ?
ואיזה גובה שולחן הוא אופטימאלי?
כמו כן אני רוצה לשדרג את האורך של הכבל לרתכת שלי של האלקטרודה ושל האדמה.
האם 25mm על נגיד 3 מטר של אדמה ועוד 3 מטר של אלקטרודה זה בסדר?

---

כ - 450 ש"ח למ"ר .
גובה שולחן עבודה הוא 90 ס"מ .
תלוי איזה רתכת יש לך , עם זו אלקטרונית קטנה שאל את היבואן עם זו רתכת תעשייתית אין בעיה גם יותר ארוך .
בדרך כלל נהוג לעשות את ה"אדמה " קצרה ( 1.5 מטר ) ואת הכבל לידית ריתוך ארוכה ( 4.5 מטר ) .




עידו

תודה על התשובות, לי בראש היו מחירים אחרים וזה יוצא לי יקר מידיי.
יש לי רעיון אחר ואני בטח שבסוף זה יצא לי מצוין.
תודה רבה על היעוץ.
אגב למה לא מגולוון?

כי מגלוון פולט גזים רעילים בריתוך

Sent from my SM-G900F using Tapatalk

איזה רעיון יש לך? אשמח לדעת

אני יודע שמגולוון פולט גזים רעילים בריתוך, אבל יש גם מניעה לבנות את השולחן שאת מרתך עליו ממגולוון?
והרעיון שלי הוא לרתך כמה פרופילים מרובעים במרווחים של נגיד 15 ס'"מ. ככה אפשר לתפוס לשולחן את מה שמרתכים. וזה גם יוצא יותר זול מפלטה אחת ופחות רגיש לעיקומים.
יש מניעה לבנות את זה מפרופילים מגולוונים?
ואם הפרופיל מגולוון אפשר פשוט לשייף אותו ולצבוע בתרסיס?
