מתחילים להרכיב.

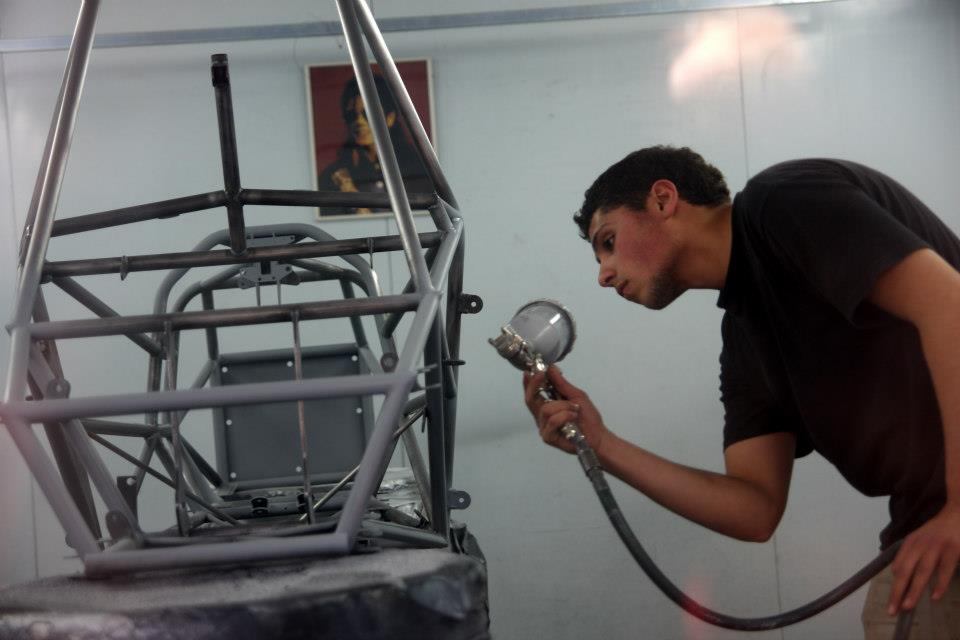

בחמישי האחרון נצבעה השלדה באופן המקצועי ביותר במוסך וינר בחיפה.
קובץ מצורף 74211קובץ מצורף 74201קובץ מצורף 74202קובץ מצורף 74213
יובל, בעל הבית, נרתם למשימה במהירות ובתוך 12 שעות עברה השלדה ניקוי, צביעת בסיס וצבע סופי בתנור, הכול בתרומה , כולל הובלה חזרה לסדנה כבר בשישי בבוקר.
בראשון בבוקר כבר נערכה ישבת סטאטוס פרויקט קבוצתית.
הפורמט הזה, בו כול החברים נדרשים להציג היתקדמות משבוע לשבוע, מוכיח עצמו פעם נוספת כטריגר לקידום הפרויקט בקצב גבוהה.
בצהורים כבר היתארחנו במסלול המרוץ בכוכב יאיר אצל ראם סמואל.
כדת וכדין, נבחרו 5 נהגים לפרויקט לאחר מקצה אימון ומקצה דירוג סופי.
מסתבר שהמאמץ הפיזי, בעיקר בזרועות הידיים, אינו פשוט כלל וכבר החודש תחל תוכנית אימון לחמישיה הפותחת, בין השאר בחדר הכושר שבטכניון.
קובץ מצורף 74212קובץ מצורף 74199

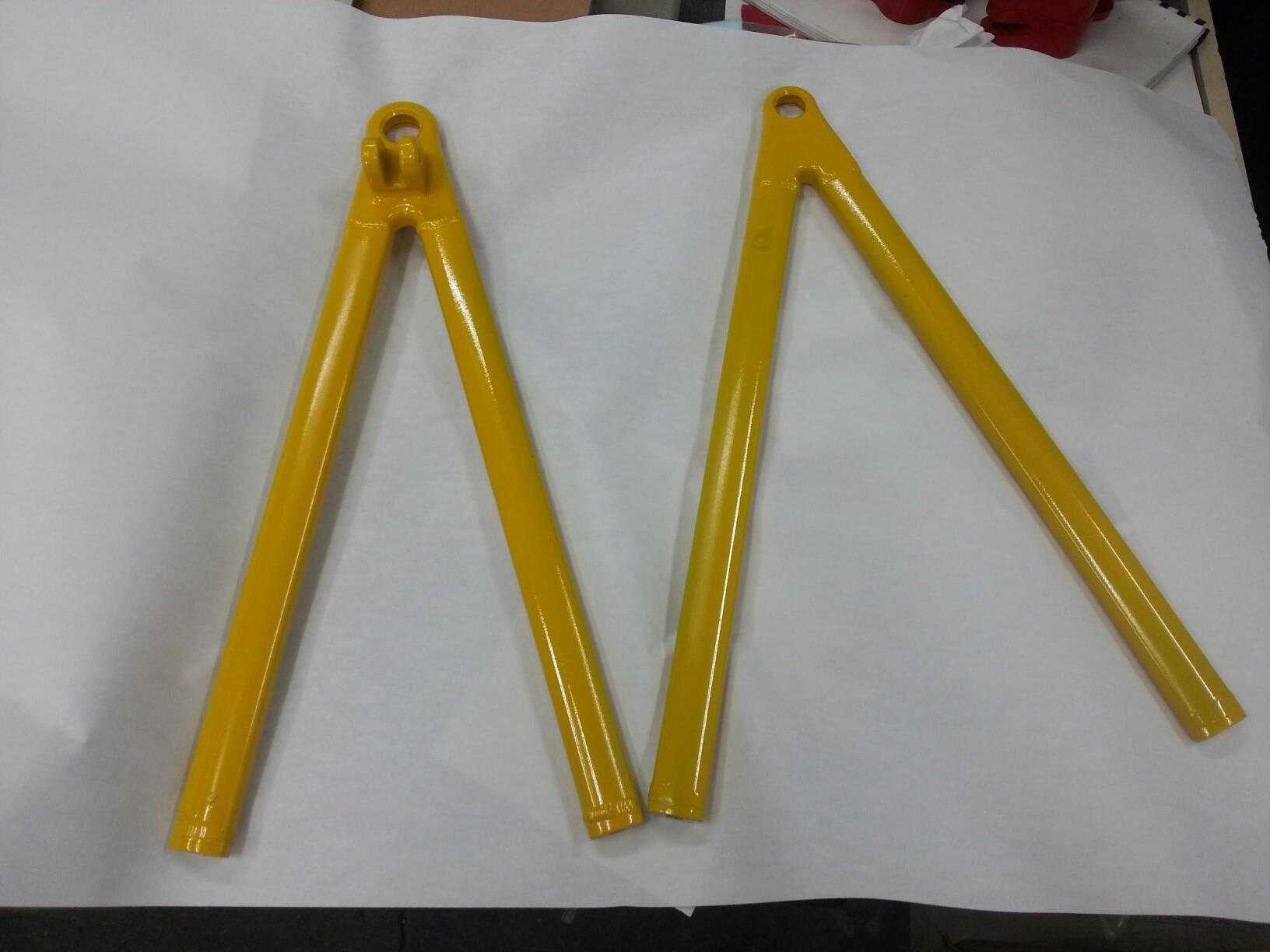

חלקי המגנזים כבר אחרי צביעה צעקנית, כיאה לפרויקט המבקש לקבל חשיפה מקסימלת למחזור הסטודנטים הבא.
קובץ מצורף 74208קובץ מצורף 74216קובץ מצורף 74210קובץ מצורף 74215
כול העת משתחררים חלקים מהמכס, ומעברים בלא דיחוי לבדיקות הרכבה ותפקוד על גבי הרכב.
קובץ מצורף 74214קובץ מצורף 74217קובץ מצורף 74219קובץ מצורף 74220קובץ מצורף 74222קובץ מצורף 74223קובץ מצורף 74224קובץ מצורף 74204קובץ מצורף 74206קובץ מצורף 74207קובץ מצורף 74209קובץ מצורף 74225

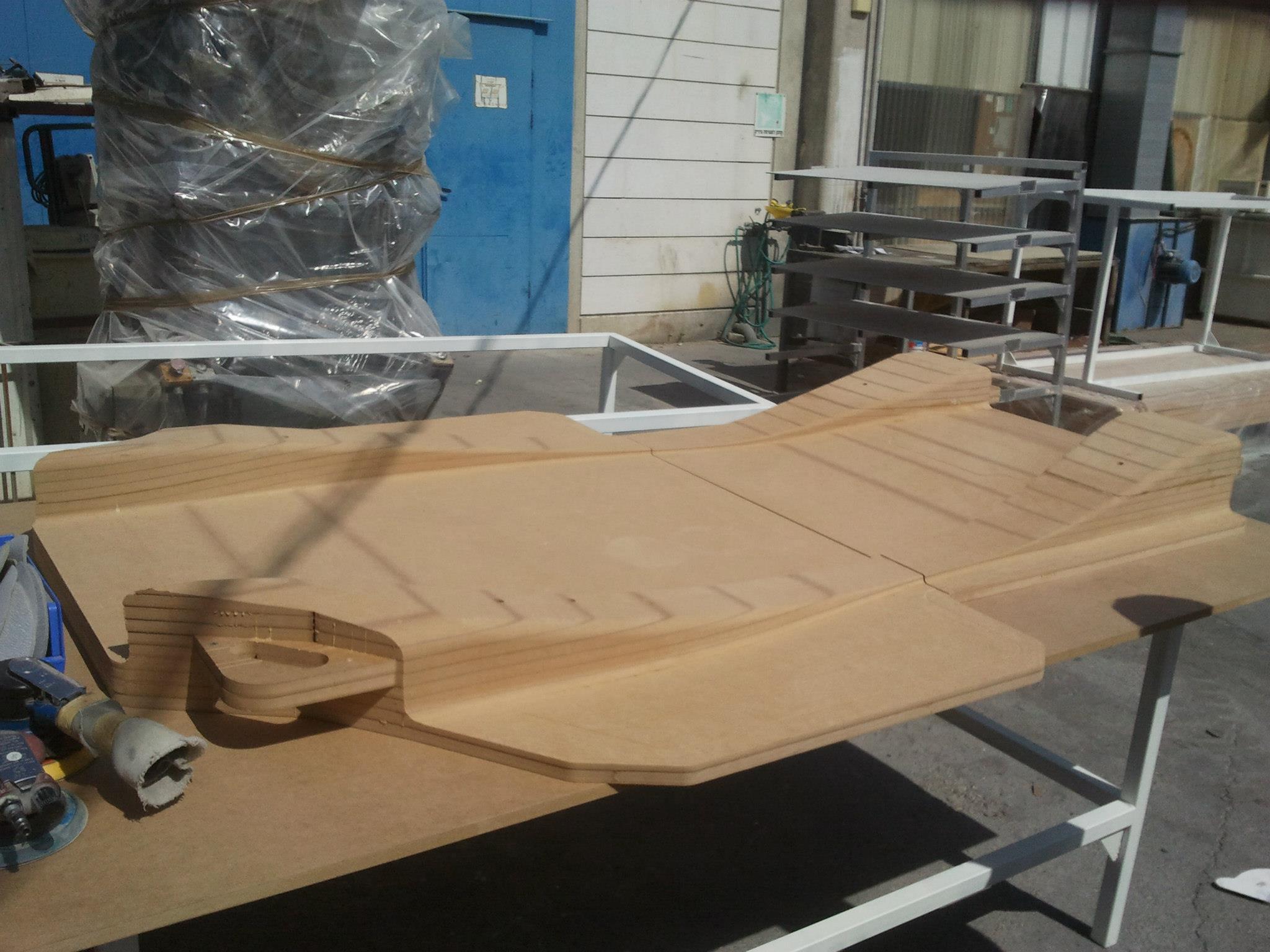

הקשר עם הפקולטות השכנות מתרחב, וסביב השעון נמשכת העבודה בפקולטה לארכיטקטורה, לכרסום תבניות עץ עבור חיפוי הרכב.
בשבוע הבא תחל העבודה בכנפית לבנית שכבות הקרבון על התבניות.
קובץ מצורף 74221קובץ מצורף 74226
נרמוז רק בקצרה שבארוע פורמולה 1 ירושליים, שייתקיים בתחילת יוני, לא רק פרארי תציג רכבי מרוץ אדומים...
שבת שלום
עמית
וואו פרוייקט כזה יכול להיות רק בטכניון חחח
טוטאלי לגמרי
ידענו שזה יגיע, אבל עכשיו זה ברור ומוחלט.
הפרויקט הזה פשוט משתלט על כל דבר אחר בלוח הזמנים שלנו. כאילו שאין שום דבר אחר.
הדוגמא הטובה ביותר היא קבוצת חיפוי \ אווירודינמיקה, האחראית על מעטפת הרכב העשויה חומרים מרוכבים.
זהו השבוע השני שהקבוצה הזאת עובדת מסביב לשעון בשתי אתרים במקביל.קובץ מצורף 74510קובץ מצורף 74518קובץ מצורף 74517קובץ מצורף 74516קובץ מצורף 74515קובץ מצורף 74514קובץ מצורף 74513קובץ מצורף 74512קובץ מצורף 74511קובץ מצורף 74520קובץ מצורף 74519
צוות אחד מדביק ומכרסם תבניות MDF בפקולטה לארכיטקטורה, תוך כדי צוות שני מלטש ומורח שכבות אפוקסי וקרבון במפעל כנפית שבמגדל העמק.
זה המקום להגיד תודה גדולה לשחר ומיכאל על הליווי הטכני והעבודה המקצועית בסטנדרט תעופתי לבניית חלקים מחומרים מרוכבים.
בפקולטה לארכיטקטורה מצאנו גן שעשועים לכיפוף פחים, וניצלנו את ההיזדמנות לייצר בעצמנו את המגנים השונים אותם דורש התקנון. תודה למוטי על ההיתנדבות לעזרה בפרויקט.קובץ מצורף 74521
תודה נוספת לנדב השחזות שכיאלו הבין את מצבינו ללא הסברים ותרם כרסום יחודי למכונת ה-CNC.
בינתיים בסדנה שבטכניון ממשיכים את הרכבת מכלולי הרכב, בינהם מסרק הגה, זרועות מתלים ובית גלגל.קובץ מצורף 74533קובץ מצורף 74525קובץ מצורף 74524קובץ מצורף 74523קובץ מצורף 74522קובץ מצורף 74527קובץ מצורף 74528קובץ מצורף 74529
תודה לאיציק ברייל ויובל מלמד מספארקו על תרומת ספוג, צינורות ואביזרי חיבור למיכל הדלק.קובץ מצורף 74526
לא מעט בעיות עומדות אל מול המאמץ הקבוצתי, בינהן צנרת בלימה, יצירת שינון בגלים ובניית מכלול תיבת האויר, אולם אנו מתכננים להעמיד את הרכב למצב נסיעה ראשונית כבר בשבוע הבא במטרה להציף בעיות נסתרות בשלב מוקדם ככול שניתן.
פוסטרים המציגים את הפרויקטים השונים הודפסו לקראת חשיפת הרכב בתערוכות השונות, ואין ספק שהפרויקט מתחיל ליצור באז רציני בקרב כל אנשי הפקולטה.קובץ מצורף 74530קובץ מצורף 74531קובץ מצורף 74532
