זקוק לייעוץ - ציר למתקן גלגל ספייר.

במשפט פשוט-

על הציר האנכי שני מיסבים שמופעל עליהם כח מזרוע של המתקן גלגל.

המיסב העליון נושא בלחץ על הכתף החיצונית והתחתון על הפנימית.

אני חושב שזה עשוי להחליף מינוחים כמו רדיאלים וכו לפשוטי העם כמונו...

ציטוט:

---

נכתב במקור על ידי boaz avrahami

במשפט פשוט-

על הציר האנכי שני מיסבים שמופעל עליהם כח מזרוע של המתקן גלגל.

המיסב העליון נושא בלחץ על הכתף החיצונית והתחתון על הפנימית.

אני חושב שזה עשוי להחליף מינוחים כמו רדיאלים וכו לפשוטי העם כמונו...

---

זה כמו לדבר במינוחים יחסיים של שמאלה וימינה לעומת מונחים אבסולוטים של צפון דרום.

בוא ניישר קו: רדיאלי- בכיוון הרדיוס כלומר ממרכז הציר אל ההיקף הציר והפוך
אקסיאלי - בכיוון הציר (מתחתית הציר למעלה וההפך על קו האמצע של הציר)

אוקיייייי...(: נראה לי שהבנתי.
תודה על ההשקעה.

Sent from my GT-I9300 using Tapatalk

החלקים ממשיכים להערם ...
וזה המקום להגיד תודה ענקית לערן rob, על הסבלנות, השירות ומחיר ללא תחרות! (:
ותודה לפורום האדיר הזה...

https://lh3.googleusercontent.com/-P...125_163303.jpg

https://lh3.googleusercontent.com/-C...125_163314.jpg

אם למישהו יש המלצה על בית עסק לכיפוף פחים... זה המקום להמליץ.
מחפש מישהו שמחזיק מכופפת ממחושבת, כזו שמזיזה את הסטופרים באופן אוטמטי ומיישרת הפח. מאוד חשוב הדיוק של הכיפוף כדי שכל החורים יגיעו למקומם.
סהכ עשרה כיפופים בפח 3ממ.

Sent from my Nexus 9 using Tapatalk

http://www.jeepolog.com/forums/attac...261543&thumb=1http://www.jeepolog.com/forums/attac...261575&thumb=1http://www.jeepolog.com/forums/attac...261650&thumb=1

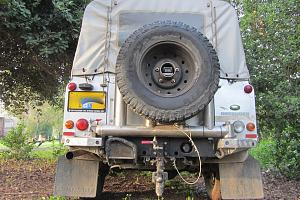

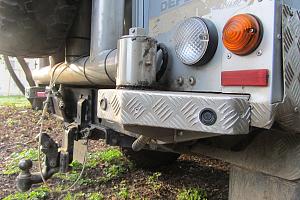

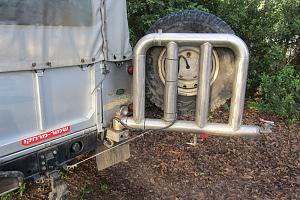

מנשאלגלגלספייר
בנוי מצינורות נירוסטה ״3
מיכל מים המכיל כ- 24 ליטר
מצלמת רוורס
חיישני רוורס

משהו שבניתי בזמנו- היה מאוד שימושי ונוח

מדהים! באיזה ציר השתמשת למנשא?

Sent from my Nexus 9 using Tapatalk

במשהו הבי הבי דיוטי
מוט עגול נירוסטה 316L בקוטר 90 מ"מ
חרוט במרכז ובתוכו אינסרט גליל מפליז בעובי של 8 מ"מ עם קוטר פנימי לציר של 40 מ"מ
הציר היה מוט 40 מ"מ שבקצה עשינו הברזה (לא זוכר את המידה).

עדכונים? תמונות?
