seeedstudio היא חברה שמעורבת הרבה בארדואינו (גם ספונסרים של תחרויות שלהם וכו), אם יש ספק על מוצר שלהם כדאי לשאול בפורום הבינלאומי (גם לי 2KM נשמע מוגזם).
עוד אתר לקנות בו דברים קצת יותר ברמה
https://www.adafruit.com/
ולמי שעוד לא התעדכן, "דור" חדש של ארדואינו מושק עכשיו
https://blog.arduino.cc/2018/05/17/s...rduino-boards/
נראה שמישהו שם התעורר אחרי ש esp8266 זינבו בהם כבר כמה שנים ...
;)
Sent from my iPhone using Tapatalk
חוץ מבקר מרכזי (עם מסך מגע 3.5") שאני מתכנן, שיראה גם לחץ אוויר בגלגלים (וטמפרטורות), אני מתכוון גם להתקין בקר קטן שינהל את המקרר, ויתקשר עם הבקר המרכזי (BLE).
דרך אגב, כרגע, אני לא מתכנן להתחבר לECU של הטרופר (זה רכב ישן, והמחשב לא מספק יותר מדי מידע).
בטרופר, כל הניהול (מקרר, חימום מים, משאבת מים, טמפ' גיר..) יעשה מהבקר המרכזי, אבל במקרה שאני אוציא את המקרר (המגרה נשלפת ויש חיבור מהיר לשקע מצית בבגאז' של האוטו ליסינג :-) ), הניהול יהיה מהטלפון (וזו גם אחת הסיבות לבחירה ב BLE).
לבקר המרכזי, יש לי כבר כמה מודולים עובדים על לוח פיתוח, אבל עוד לא התחלתי את הפרוייקט המלא (אני מחכה לרגשי לחץ אוויר, אני חושש שמחכה לי שם reverse engineering לא קטן).

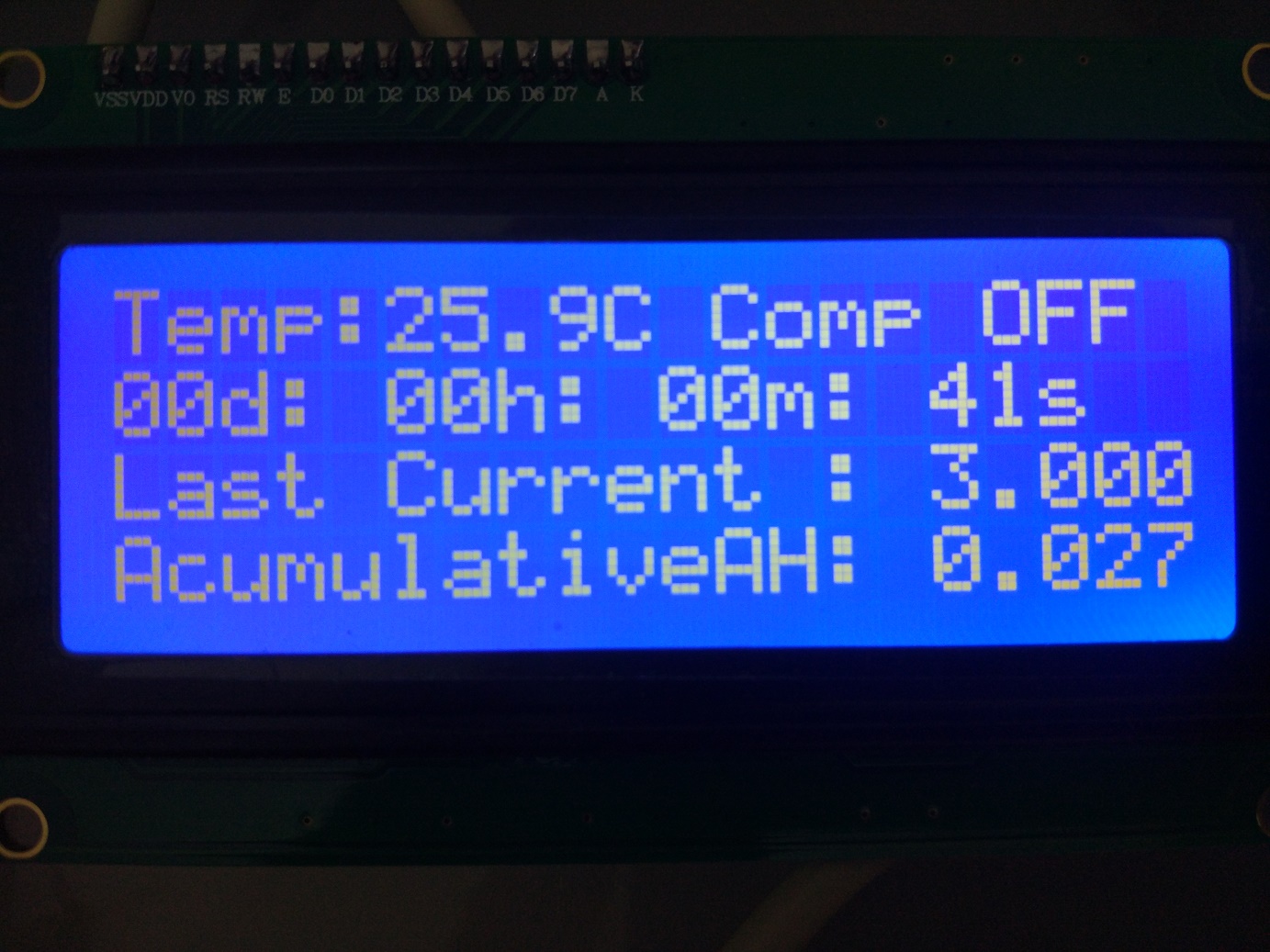

אבל הבקר של המקרר כבר כמעט גמור -
קובץ מצורף 119751
התצוגה של השעון, היא מההפעלה של המקרר, וגם הספירה של AH המצטברת היא מתחילת ההפעלה.
מרשים.
דרך אגב, לארדוינו יש מצב יכולת לשמור קונפיגורציה ל EEPROM.
אחת האופצויות שיש לי בבקר של המקרר, זה אפשרות לעבוד ללא תצוגה וללא שליטה.
אני מכניס את כל הפרמטרים (טמפ', TURBO או SAVE, ומופעל), ושומר.
במקרה הזה, ברגע שמחברים את המקרר לחשמל הוא אוטמטית מתחיל לעבוד לפי הפרמטרים שנשמרו.
ארדואינו מייצר סיגנלי מנוע מלאכותיים, לטובת הדרכה וחניכת מאבחנים בהפעלת אוסילוסקופ, בתנאי כיתה נוחים.
https://imageshack.com/i/plUpOP50j
הנה הדגמה של השלט שלי שמבוסס על המשדר/מקלט הבזול של 1$ וייפיי 433 מה׳ז
בסרטון. זה עשרה מטר קו ראיה כי זה הכי הרבה שיש לי בבית. אבל אפשר עוד הרבה יותר
https://youtu.be/rv9_nrX507I
Sent from my iPhone using Tapatalk
שבת יעילה. שלט "נהג חדש" מתהפך :
https://youtu.be/FHVjKI5dmCM
אחלה רעיון [emoji106]
Sent from my iPhone using Tapatalk
יאללה דבר....ציטוט:
נכתב במקור על ידי חנן-ג'יפולוג
433? BLE?
איך נכתבה האפליקציה לאנדרויד?
נראה שזה בלו טוט , והאפליקציה היא טרמינל, אתה שולח אפס זה מסתובב לפה ושוח 1 זה מסתובב לשם ..ציטוט:
נכתב במקור על ידי zivo
ble hm10.
אם יש יכולות 433 לסמארטפונים כנראה שלא חיפשתי מספיק טוב. נראה לי שאין.
האפליקציה המוכנה שהשתמשתי בה לפרויקט הזה, אחת מני רבות בפלייסטור, היא serial bluetooth terminal 1.14. יש יפות וטובות ממנה, אני משער.
לגבי הבלוטוס, צודק :-)
פשוט אתם כל הזמן דיברתם על 433 ואני על BLE , אז התבלבלתי.
לגבי אפליקציה פשוטה באנדרויד, יכול להיות ששוה לך להסתכל על -
http://ai2.appinventor.mit.edu
אפשר בקלות לבנות כפתורים ולשלוח סיריאל
גדול חנן!ציטוט:
נכתב במקור על ידי חנן-ג'יפולוג
אצלי בקרוב (אני מקווה) בפעם השלישית יהיה שלט שכזה, כעת נראה אקטואלי ומעניין הרעיון הזה.
מי שמחפש לרכוש ציוד ...
לא מכיר את הבחור.
https://uploads.tapatalk-cdn.com/201...a87328850e.png
עוד אחד שהבין כמה זמן שרף על מוצרים שיכל לקנות ל20 דולר ברשת...
זה לא זמן שרוף אלא זמן איכות של למידה, ואם בסוף גם יוצא מכשיר מועיל, זה בונוס.
אני מתפלא שענית לי ברצינות...
אני גם חושב כמו חנן.
אבל ישנם כאלו שאין להם את הרצון או היכולת לשבת בסבלנות וללמוד לעשות לבד.
גם לי יש תקופות של חוסר חשק.
בבקשה, זמן איכות ואתגרים :-)
השלב שהכי חששתי ממנו היה חיבור חישני הלחץ בגלגלים לארדוינו.
אין לזה שום סטנדרט (לפחות לא שאני יודע), ואפס תיעוד. כבר מההתחלה, היה לי ברור שאני הולך ל reverse engineering (במילים פשוטות, להפעיל את החישנים לראות מה הם משדרים ולנסות לפצח את השידור).
"הבעיה", ע"מ לחסוך בסוללה, אם אין לחץ, החישנים לא משדרים (במקרה של לחץ ואובדן לאפס, הם ישדרו עוד כמה דקות ויפסיקו).
בחום הזה להרכיב את החישנים על הרכב, ולשבת ליד האוטו בחוץ לא עושה שכל.
אז אימצתי רעיון של אחד הסינים שהדגים TPMS ביוטיוב, ובניתי "תא לחץ" ממרסס ידני קטן, והכנסתי את החישן פנימה.
עכשיו אפשר לשחק עם הלחץ והטמפ' בקלות בבית במזגן.

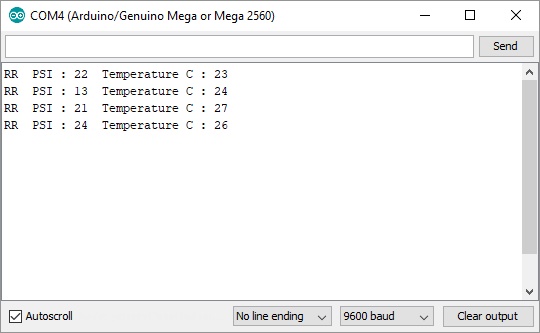

והכי חשוב, אני מאמין שפיצחתי את השידור של החישן (במקרה הזה, חישן אחורי ימני - RR).
קובץ מצורף 119871קובץ מצורף 119872
לטובת מי שרוצה כזאת יכולת אבל אין לו ידע באדואינו
https://www.ebay.com/itm/Wireless-TP...0AAOSww3tY7gDQ
זיו, שאפו.
תוכל בבקשה לשתף ברכיבים, בסכימה ובקוד?
לא יודע למה אבל זה אסור ליבא לפי הנוהל החדשציטוט:
נכתב במקור על ידי opl
Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX
4Z7BOZ
למה ?
זה פועל על ויפי 5.8 ?
בדרך כלל זה בלו טוט. 2.4. וזה כן מותר ביבוא.
Sent from my iPhone using Tapatalk
1- לדגם הזה יש בעיה, זה חישנים חיצונים. זה גם מועד לזליגות אוויר וגם לגניבה, ולכן, עדיף חישניים פנימיים. ובכלל, למה צריך את היחידה של החיווי בזמן שיש אפליקציות אנדרויד (ואז מריצים כזו אפליקציה על הטלפון או הטבלאט שמנווטים איתו, אם תהיה חריגה מערכים מוגדרים, זה מתריע).ציטוט:
נכתב במקור על ידי opl
2- לגופו של עניין (ואני שם הצידה את מה שגיא וחנן כבר אמור לגבי חדוות היצירה). לאט, לאט, המכוניות שלנו הופכות למטוס קטן, יש לנו 2-3 מדי טמפרטורה, יש מד לחץ לצמיגים, לשמן....... והתוצאה שמתחילים להיות הרבה צגים ומתגים נוספים, ממש קוקפיט קטן.
הרעיון שאני מנסה ליישם הוא ארדוינו ומסך מגע "3.5 לכל המערכות שהוספתי לרכב.
יהיה מסך פתיחה שמציג את כל המידע, ולכל תחום (מקרר, צמיגים, מים וחימום מים....) יהיה את המסך שלו עם "המתגים" (מגע), ערכים מפורטים, ויכולת לקבוע התראות וכו'.
יש לך עוד הרבה לעשות עד שתישר קו עם כל הדיקסלים של רכס
Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX
4Z7BOZ
לא אוהב את הפתרון של אפליקציה בסלולרי. כי זה מטרד להפעיל כל פעם וזה לא נוח כשזה פתוח על המסך במקום משהו שאני צריך.
מה שכן. להתחבר לקאן באס. זה הדבר. אני ממתין למודול ...
לגבי המסך מגע ;)
זה עובד נהדר.
https://uploads.tapatalk-cdn.com/201...1b50049b44.jpg
עד שיגיע המודול אני מנסה לכתוב את המשחק.
Sent from my iPhone using Tapatalk
אין בעיה...
לא רוצה חיצוני? רוצה BT ישר לאפליקציה?
קח:
https://www.ebay.com/itm/Brand-New-C...RafVk5&vxp=mtr
האיסור קיים כמוצר תעבורה ולא כמוצר תקשורתציטוט:
נכתב במקור על ידי גיא
Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX
4Z7BOZ
עוד קצת מוקדם, הכל די באלאגן כרגע.ציטוט:
נכתב במקור על ידי חנן-ג'יפולוג
בגדול הרעיון לפתח סט אחד שישב בתוך המקרר ויתקשר BLE החוצה.
וסט שני, "המחשב המרכזי" :-) , עם תצוגת מגע "3.5, מנהל את הכל (כולל את המקרר).
למרות שהמקרר שלי בנוי בתוך מגירה, הוא ניתן לשליפה ואני לפעמים משתמש בו בבגאז' של רכב אחר, במקרה הזה, אין לי את המסך ניהול של "המחשב המרכזי".
ולכן, המחשב של המקרר, משתמש ביכולת של ארדוינו לשמור קונפיגורציה ל EEPROM. אני יכול לכוון את הטמפ' הרצויה ולהפעיל את המקרר מהמסך המרכזי, ואז, לנתק את המקרר ולהוציא אותו לרכב אחר. ברגע שמחברים את המקרר, הוא יתחיל לעבוד אם הפרמטרים (טמפ', טורבו) שנשמרו. בנוסף, אם עוד ישאר לי כח :-), אולי איזה אפליקציית אנדרויד קטנה במובייל.
בארדוינו של המקרר יש את היכולות \ מודלים הבאים -
שעון - RTC DS1307, שומר על שעון פנימי גם בניתוק הזרם.
רגש טמפפרטורה NTC 10K (כרגע מחוברים ישיר, אולי נוסיף I2C ואז יהיה גם מגבר).
תקשורת HM-10-BLE.
רגש זרם Allegro ACS714 - אני מודד זרם רגעי וצריכת AH מצטברת מההפעלה (או כל פעם שאני רוצה להתחיל לספור).
איפה שאפשר (למשל למתח הראשי) אני מעדיף להתמש ב MOSFET RELAY ואיפה שאין ברירה (למשל בחיבור אל הטרמוסטט לבקר המובנה של המקרר, DANFOSS) אני משתמש בממסר מכני הכי קטן שיש (30MA).
כמובן איזה זמזם להתראות.
יש לי במקרר שני מצבי קירור (מהירות מדחס שונה), רגיל וטורבו.
ברירת המחדל, שמדליקים את המקרר, הוא מתחיל במצב טורבו, עד הפעם הראשונה שהוא מגיע לטמפ' הרצויה, ואז הוא עובר לרגיל. ברגע שהטמפ' עולה ב 2-3 מעלות מעל טמפ' המטרה (פתיחה של המקרר?) הטורבו חוזר לעבוד.
אני יכול להכריח טורבו כל הזמן (פריזר?), ויש שני מצבים של התנהגות בעת חזרת מתח (כמו ב PC) - לא לעשות כלום (לשאר כבוי), או לחזור למצב הקודם (אם היה כבוי, אז כבוי ואם עבד, אז להתחיל לעבוד מחדש. זה גם עבור המקרה שמוציאים את המקרר).
במחשב הראשי - אני מתכוון לקנות מסך מגע, עוד לא החלטתי על דגם (אני מחכה לראות שהכל עובד לפני שאני עושה את ההשקעה הזו).
כרגע, כהחלטה, אני לא מחבר את המערכות (מנוע) המקוריות של הטרופר לארדוינו, אולי בעתיד?
חוץ מניהול המקרר, יש טמפ' גיר, מתח מצבר, וטמפ' של חימום המים (לשימוש, לא מנוע. צריך לעצור את החימום שלא יהיה חם מדי, ובכלל לא תמיד אני רוצה לחמם את המים).
בנוסף ל BLE, יש לי גם 433MHZ, זה נותן לי אפשרות לשלוט על ממסרים שניתנים לשליטה משלט של רכב \ חניה - בעיקר לצרכי אבטחה והשבתה של הרכב (עוד לא מצאתי ממסר קטן, עם טווח טוב :-( ).
בגלל שכל הרכיבים (גלאי טמפ', I2C, רגש זרם, BLE.....) מאוד זולים, אני תמיד מזמין לפחות שנים (עד 4).
בגדול, יש לי ערכת פיתוח (גדולה, פינים וכו') ולרכב אני מתכוון לבנות סטים קטנים עם הלחמות.
עד עכשיו בניתי ושיחקתי כל פעם עם פונקציונאליות אחת - מדידת טמפ', מדידת זרם וחישוב AH מצטבר, קריאה של החישני לחץ.
אני מחכה למחשב קטן ומודול חדש של BLE בשביל להתחיל את כל האינטגרציה.
הקוד מפוזר כרגע בכמה תתי פרוייקטים שונים וצריך להתחיל לעשות אינטגרציה. יש שאלות כמו תחרות על כתובות ואיזה משתנים צריכים להיות גלובלים (בעיקר אלו שאני רוצה לחבר לתצוגה).
אם אתה מעוניין במשהו מסויים, תגיד ואני אנסה לחלוק. אני לא רוצה לחלוק את הפרוייקט כולו כי יש שם בעיות של בטחון שדה (כתובות , וסיסמאות), אני צריך לנקות את זה לפני שאני מפרסם (אין לי שום חשק שבמפגש הבא יכבו לי את המקרר באמצע הלילה).
סכימת חיבורים כללית - בהמשך.
