תוספת *ציטוט:
נכתב במקור על ידי איש
מייסב תפוס או מייסב אשר לא יושב באפיצות המתאימה- יכול להחליק על הצירייה ולגרום לנזק לפני השטח ולהשפעה תרמית מקומית.
Sent from my Redmi Note 7 using Tapatalk
Printable View
תוספת *ציטוט:
נכתב במקור על ידי איש
מייסב תפוס או מייסב אשר לא יושב באפיצות המתאימה- יכול להחליק על הצירייה ולגרום לנזק לפני השטח ולהשפעה תרמית מקומית.
Sent from my Redmi Note 7 using Tapatalk
אז ככה,ציטוט:
נכתב במקור על ידי sus
ציריה #1 (תבנית "חוף") - 418 ממ"ר
ציריה #2 (פיתול) - 706 ממ"ר
חצי ממה שכתבת הם סינית עבורי :confused::)ציטוט:
נכתב במקור על ידי איש
אשמח לדבר טלפונית להבין יותר, ולהיעזר בך להבנה מעמיקה יותר של שני הכשלים.
לגבי סוג הפלדה - נדמה לי שאסף קציר פירט בשרשור הזה.

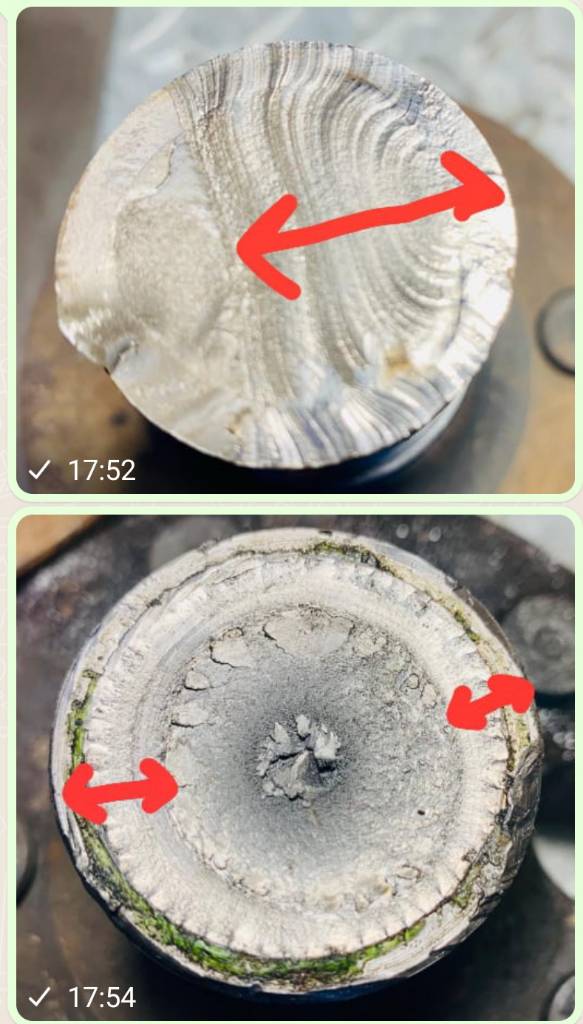

ומה המידות שמסומנות בחיצים?ציטוט:
נכתב במקור על ידי גיתאי נוה
קוטר הציריה באזור השבר הוא 48 מ''מ?קובץ מצורף 139808
Sent from my Redmi Note 8 Pro using Tapatalk
המרחק בציריה "תבנית חוף" הוא 23 מ"מ, וקוטרה באזור השבר כ-39 מ"מ.ציטוט:
נכתב במקור על ידי sus
המרחקים שסימנת בחיצים בציריה הגזורה נעים בין 7 ל-10 מ"מ.
הקוטר של ציריות סופה 1.5".
אסף.
Sent from my Redmi 4X using Tapatalk
תודה.
אני בחול בשבועיים הקרובים. אנסה להתייחס כשאחזור.
Sent from my Redmi Note 8 Pro using Tapatalk
הבאנו שלום עליכם?ציטוט:
נכתב במקור על ידי sus
אז ככה,
בקשר לכשל בציריה השנייה:
בהערכה גסה אפשר להניח שהמאמצים הנומינליים שגרמו לשבר הסופי של הציריה היו איפשהו בין 50-120 מגפ"ס (נומינליים= מאמצים שהתפתחו על הציריה לא באזור הסדוק). אני לא יודע להגיד אבל נשמע לי שאלו מאמצים גבוהים ביחס למאמצים הצפויים בעבודה תקינה בשימוש המתואר (נסיעה במהירות 0 על שביל כורכר במושב ללא האצה או רעידה חזקה ).
בהנחה והמאמצים הללו באמת גבוהים ביחס למאמצים הצפויים, ניתן להגיד שבזמן השבר התרחשה תקלה כלשהי שיצרה מאמצים גדולים שגרמו לשבר הסופי לקרות.
אשמח אם מישהו שמבין בנושא יוכל להעריך את המאמצים הנומינליים הצפויים על הציריה (בקוטר 39מ"מ) בשימוש כזה.
בנוסף, כשל התעייפות מתחלק לשלושה שלבים:
א. יצירת סדק ראשוני.
ב. התקדמות איטית של הסדק עם כל מחזור מאמץ מתיחה.
ג. התקדמות מהירה של הסדק עד לשבר סופי.
כתבת שהציריה עברה אצלך כ-1000 ק"מ שזה כביכול ממש מעט ביחס לפעילות של מכלולי רכב אבל צריך להבין ש-1000 ק"מ הם כ-400,000 מחזורי מאמץ כפיפה (עם צמיג בקוטר "33) ועוד הרבה מאד מחזורי הרעדה בעומס משתנה (Random vibration) ומאמצי פיתול עקב תאוצות. סך כל מחזורי ההעמסה האלו, בעומסים גדולים מהמתוכנן, יכולים בהחלט לגרום לכשל התעייפות מלא (יצירת הסדק הראשוני והתקדמות שלו עד לשלב השלישי של שבר מלא).
וזאת כמובן בנוסף לאפשרות שהציריה כבר הגיעה עם סדק התעייפות משימוש קודם ובמאמצים הגבוהים שחוותה אצלך התפתחו מהר יחסית לשבר מלא.
אז, אם מישהו יוכל לשפוך אור על המאמצים הצפויים בשימוש שתיארת, ויתברר שהם נמוכים בצורה משמעותית מהמאמצים שאני מעריך שגרמו לכשל, אז הכיוון שמשהו לא בסדר במערכת מתחזק.
אני חייב לסייג ולציין שלצורך התגובה הערכתי כמה הערכות (חלקן גסות) ככה שההתייחסות הזאת נותנת במקרה הטוב כיוון כללי...
סליחה מראש על הבורות בתחום אבל היכן החלודה שצפויה להיראות בסדר ישן בחלק שנחשף לאוויר כבר?
אם הסדק בחלק שנרטב בשמן, הוא לא יהיה חלוד.ציטוט:
נכתב במקור על ידי boaz avrahami
אבל מבנה השבר והגוונים מכוונים איפה התחיל.
מה איתך? מעבר לתחקיר, הג'יפ נוסע?ציטוט:
נכתב במקור על ידי גיתאי נוה
מידע מצד ג: לא רק נוסע. אלא לא מפסיק להסתובב.
נו מה.ציטוט:
נכתב במקור על ידי נמרוד
אוטוטו עשרים שנה אצל אבאלה. עוד לא נולדה הציריה שתעצור אותו.
- - - Updated - - -
תמיד היתה לי הרגשה שגם כשאני לבד, תמיד יש שם איזה צד גימל כלשהו :cool:ציטוט:
נכתב במקור על ידי איל מ
- - - Updated - - -
נשמע מאד מעניין, גם אם לא הבנתי חצי מהדברים.ציטוט:
נכתב במקור על ידי sus
אבל בשורה התחתונה מה אני עושה עם כל הטוב הזה? :p
המאמצים שעברה הציריה כדי להיגזר היו by far נמוכים בכל קנה מידה. בטח בקנה מידה של סרן חזק כזה.
כרגע רוצה להאמין שהציריה, שהותקנה אצלי משומשת, עברה חיים קשים ואני בר המזל שהיא זיינה אותו.
אנסה להסביר את כיוון החשיבה.ציטוט:
נשמע מאד מעניין, גם אם לא הבנתי חצי מהדברים.
אבל בשורה התחתונה מה אני עושה עם כל הטוב הזה? [emoji14]
המאמצים שעברה הציריה כדי להיגזר היו by far נמוכים בכל קנה מידה. בטח בקנה מידה של סרן חזק כזה.
כרגע רוצה להאמין שהציריה, שהותקנה אצלי משומשת, עברה חיים קשים ואני בר המזל שהיא זיינה אותו.
הציריה מתוכננת לעמוד במאמצים גדולים מכאלו המתפתחים בנסיעה במהירות 0 על שביל במושב.
בפועל הציריה נכשלה במתאר נסיעה כזה.
השאלה היא למה.
כשמנסים להבין מה קרה שם, אפשר להסתכל על פני השבר ומהם להסיק מה היו המאמצים בפועל שגרמו לשבר הסופי.
אם המאמצים האלו תואמים למאמצים שהיו צפויים להתפתח במתאר הנסיעה הנ"ל אז המערכת תקינה ןהכשל ככל הנראה נגרם בעקבות שימוש בציריה שהותקנה סדוקה מראש.
אם המאמצים בפועל גדולים משמעותית מאלו שהיו צפויים להיות אז כנראה שמשהו במערכת אצלך לא תקין וגורם ליצירת מאמצים גדולים שגורמים לכשלי התעייפות.
אם אני עדיין לא מובן, שלח לי את הטלפון שלך בה"פ ואסביר לך בשיחה.
מה לעשות עם זה?
לשכנע את אחד ממהנדסי הרכב בפורום להעריך מה הם המאמצים הצפויים במתאר נסיעה כזה כדי שיהיה מה להשוות עם הערכת המאמצים בפועל וככה לקבל עוד חיזוק לאחד משתי האפשרויות לכשל (צירוף מקרים הזוי או תקלה)
Sent from my Redmi Note 8 Pro using Tapatalk
דויד,
תיאור ההתרחשות הוא בסיבוב הדוק.
נעילה מסוג זה לפעמים משתחררת בבת-אחת, כלומר הצירייה תחת עומס פיתול שמשתחרר בבת-אחת.
זה ה״בום״ המפורסם״, וגם אם לא נשמע חזק הפעם, הוא היה שם במשך שנים של מכות מצטברות.
זה לבדו תרחיש שציריות לא הכי מחבבות, ואם היה סדק זוחל/מיקרו סידוק מצטבר, זה הקש הנחוץ בשבילו.
הצירייה הראשונה ראתה הרבה עבודה נעולה והרפייה, ברכב לא קל. לתחושתי ממרכיבי הסיפור והפציינט, זה נראה כמו עייפות מצטברת.
זה גם מסתדר עם מבנה השבר המפותל.
הצירייה השנייה עם שבר שונה, והורכבה פגועה.
למרות שמנגנון הכשל יכול להתאים לפריקת לחץ מיידית של פתיחת הנעילה בסיבוב.
הועלתה טענה, לפיה נעילת No-Slip אוטומטית יצרה את העומסים הנ"ל על צירייה #1.
אין לי כלים לאושש\להפריך זאת.
לגבי צירייה #2 לא יכול להיות ויכוח, שאין לנעילה שום משמעות; אכן, או שהציריה היתה סדוקה בהרכבה או שיש בעיה בסרן.
שורה תחתונה:
הורבה צירייה חדשה, בינתיים מעל 2,000 ק"מ והכל תקין.
meritor tp-0445
תחפש את המדריך הזה בגוגל.
ראה תגובה 17 בשרשור זהציטוט:
נכתב במקור על ידי עירא
Sent from my SM-J710F using Tapatalk
לפני כשנתיים רכשתי ציריה חדשה!!! מה שנקרא NOS , אשר הגיעה ממחסני הצבא עדיין ארוזה .
הרכבתי אותה ולאחר כ- 1000 ק"מ היא פשוט נגזרה כאילו עם סכין , למזלי זה היה במהירות אפסית לפני רמזור .
המסקנה ( לאחר התייעצות עם מספר בעלי מקצוע ) שבתהליך הייצור הציריה עברה תהליך של חיסום ייתר והפכה לשבירה כמו זכוכית .
אמורות להיות לי תמונות של השבר אבל לא מצליח להעלות אותם כאן .
אילן
צודק, פספסתי את האזכורציטוט:
נכתב במקור על ידי ehudzeelim
