חנן, אם אתה זקוק מלבד לנאבות (שאין לי לתרום, זה ספייר חשוב), לנאקלים עצמם אז יש לי כמה לתרום.
Printable View
חנן, אם אתה זקוק מלבד לנאבות (שאין לי לתרום, זה ספייר חשוב), לנאקלים עצמם אז יש לי כמה לתרום.
חנן יש לי זוג נאבות לתרום לפרויקט
ניר 050-3366262 (שכן של גיל)
חנן בונה על ספינדלים+נאבות+דיסקים של דנה 30 סיקס, והוא צריך ארבעה, אחד לכל פינה.
אלי תודה אבל את הנקלים אנחנו לא צריכים. אנחנו צריכים את כל המכלול, מהברגים (כולל) שמחברים את הנאבה לנקל והחוצה.ציטוט:
נכתב במקור על ידי eliv1
מיסבי הקצה לזרועות האחוריות הגיעו היום. מצ"ב צילומים וכדי שתבינו כמה הם גדולים שמתי לידם מסמר 10. וגם צילום של איך זה נראה במציאות.
חנן,
מה קוטר העין ומה הקוטר הפנימי של הספייסרים?
קוטר העין אינץ' אחד והקוטר הפנימי של הספייסרים 3/4 אינץ.ציטוט:
נכתב במקור על ידי הצפרדע
קוטר ההברגה 1 ורבע אינץ.
ברוך זה FK מק"ט JMX16T
חנן, נראה לי היה קצר בהבנה בינינו, ואני חושב שאתה כן זקוק לחלק,ציטוט:
נכתב במקור על ידי חנן גולומבק

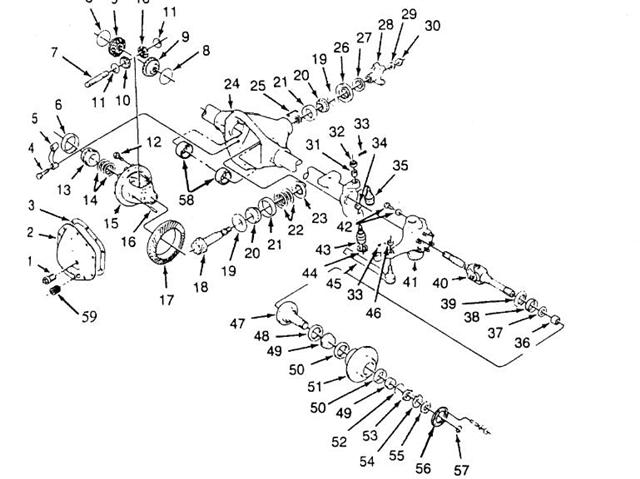

אני מוסיף תמונה, החלק שאני מדבר עליו הוא חלק מס' 41 בדיאגרמת פיצוץ,
זהו הבסיס עליו מתברג הספיינדל, ועליו הנאבה.:
http://www.jeepolog.com/forums/attac...tid=6766&stc=1
וזה לדעתי בדיוק החלק שהם לא צריכים כי הם בונים חדש.
הם יחברו את חלק מספר 47 לחלק מספר 41 חדש שהם ייצרו לבד ושיהיה עם האופיינים שהם זקוקים לו בשביל הבאגי.
לדוגמא החלקים שכרגע מיוצרים עבור הבאגי הלא כל כך ווירטואלית של צוות סרטינה.
שלום לכולם
חנן צריך את חלק מס' 47 והחוצה כולל דיסק קליפר ברגים אומים וכו'
בתודה ארנון
ידעתי שבסוף ארנון "יכנס" ויעשה סדר, תודה ארנון. ובכן אני צריך 4 יחידות כאלה.ציטוט:
נכתב במקור על ידי arnonshoshani
אז תודה לכל המתענינים ובמיוחד לתורמים.
חברה שלום
המייסבים של הזרועות האחוריות הגיעו לידי היום. אני רק יכול להגיד שאני בהלם מהגודל ואיכות החלק באינטרנט זה לא נראה גדול עד שאתה שם אחד ביד והוא פשוט יותר גדול מהכף יד שלי
מקווה שבמוקדם אוכל להעלות תמונות של החלק הזה בזרוע האחורית.
ארנון
מתקדמים, המבנה של המתלה הקדמי מתחיל לקבל צורה בנוסף לחיזוקים של תא הנהג.
הבאגי כבר מתחיל להיראות כמו באגי אמריקני אמיתי... בתמונות, התקדמות עם החלק הקדמי, הגג והחלק האחורי של השילדה.
הרכב מתחיל לקבל את הצורה שלו וממש כייף לעמוד לידו בסדנה....
התחלנו לעבוד על המתלה האחורי, בתמונות ניתן לראות את התושבות עם המיסב הענק של הזרוע האחורית
http://img177.imageshack.us/img177/2...05largern5.jpg
http://img172.imageshack.us/img172/8...06largejw6.jpg
בצד הפנימי של הזרוע יהיה בושינג
http://img172.imageshack.us/img172/3...94largevm2.jpg
מחר מתחילים להשתיל את הLS7....
:mad: :mad: :mad: חכה חכה ...ציטוט:
נכתב במקור על ידי ארז
תושבות הזרוע האחורית מוכנות:
http://img132.imageshack.us/img132/7...98largefl6.jpg
אלכס הרתך משייף
http://img98.imageshack.us/img98/166...83largegn7.jpg
לאחר מכאן התחלנו לעבוד על זרוע המתלה, הזרוע בנוייה מפלדה 4 מ"מ מכופפת(עם הרבה מאוד חיזוקים כמו שתראו בהמשך),בתמונה חותכים את הזרועות לאחר הכיפוף שלהם
http://img98.imageshack.us/img98/112...91largehy3.jpg
http://img242.imageshack.us/img242/1...94largeaj8.jpg
מתחילים לחבר את הזרוע למתלה, בצידה האחד גומיה ובצידה השני(הצד שלוקח את מירב העומס) מיסב מסיבי מאוד של חברת FK
http://img242.imageshack.us/img242/7...02largecz3.jpg
http://img242.imageshack.us/img242/1...07largepn9.jpg
סגירה מלאה:
http://img529.imageshack.us/img529/4...10largejj7.jpg
פתיחה מלאה:
http://img529.imageshack.us/img529/9...11largeip5.jpg
מאחורה יהיו בולמי FOX קוייל אובר 2.5" עם מהלך של 16" כך שבהחלט יש צורך בכלכך הרבה מהלך של הזרוע....
אגב FK השבוע הייתי ב2 חנויות מיסבים גדולות בת"א עבור פרוייקט אחר שהסדנה עובדת עליו, הראתי למוכרים את הFK, הם היו בשוק מהגודל והאכות של המיסב לעומת המיסב המקביל שנמכר בארץ....
לאחר המדידות הזרוע פורקה והתחלנו לרתך לה את החיזוקים
http://img249.imageshack.us/img249/6...40largeyz4.jpg
חברים במסגרת והחיפוש המתמיד אחר תומכים ותורמים הגענו לשלב שבו אנו זקוקים ל 2 ציריות קדמיות של סופה.
התורם הנדיב יזכה בכבוד וייקר :lol: וכמובן .....סיבוב.
http://img242.imageshack.us/img242/7...02largecz3.jpg
פשוט מדהים!
הופתעתי עוד יותר כשראיתי שהזרועות האחוריות עובדות בדיוק כמו TRAILING ARMS של באחא שאני בונה (בקרוב גם יהיו spring plats) ואפילו אותו הגיר.
כל הכבוד על הבניה, פרוייקט מרשים!!
שלי..
http://img179.imageshack.us/img179/4597/p1040593hu0.jpg
עידו.
תודה עידו על המחמאות, גם אצלך נראה שאתה לוקח את הפרויקט ברצינות רבה , אני מציע שתפתח שרשור משלך לגבי הפרויקט ,אני בטוח שזה יעניין הרבה מקוראי הפורום.
ממשיכים לעבוד על הזרועות האחוריות, חיזוקים פנימיים:
http://img176.imageshack.us/img176/5...15largekp3.jpg
בתוך הזרוע עצמה מרותכים אלכסונים לחיזוק המבנה
http://img249.imageshack.us/img249/1...69largeou8.jpg
http://img176.imageshack.us/img176/4...74largezo5.jpg
לתת פרופורציות לעניין הגדול של הזרוע, ארנון מחזיק אותה....
http://img249.imageshack.us/img249/1...77largeot8.jpg
עוד חיזוקים, הפעם של התושבת הפנימית(זו עם הגומיה)
http://img135.imageshack.us/img135/7...87largete7.jpg
סוגרים את המבנה, בפינה העליונה ניתן לראות תעלה שדרכה אנחנו מרתכים ריתוך פנימי את תושבת המיסב החיצוני אל המבנה(בנוסף לכל הריתוכים וחיזוקים שנעשו)
http://img135.imageshack.us/img135/2...88largejc4.jpg
מקרוב
http://img135.imageshack.us/img135/1...93largejj9.jpg
מצחיק לכתוב פה בכמה דקות על עבודה של יותר מ4 ימים....יאללה לעבוד, אני אמשיך לעדכן בערב...
ארז ,מי זה הקטנצ'יק הזה ? :-D
להתראות ביום חמישי...
נראה פשוט פגז.
כמה שוקלת זרוע כזאת?
לפי מה שרואים בתמונה, היא עשויה מפח 5 או 6 מ"מ, נכון?
אני מניח שאתם סוגרים אותה לקופסא ממש, אחרי החיזוקים הפנימיים.
כל הכבוד על הביצוע היפה.
אהלן ברוך....
הזרוע אכן תסגר לקופסה מלאה, היא עשויה מ4 מ"מ כשהחיזוקים גם הם 4 מ"מ וחלקם 5 מ"מ..
הנה כמה תמונות של הזרוע מוכנה:
http://img179.imageshack.us/img179/6...04largevz4.jpg
האור הירוק אגב בגלל שבשולחן ליד מרתחים בMIG אלומניום ויוצא מזה אור ירוק...
http://img101.imageshack.us/img101/7...18largepz8.jpg
על הבאגי:
http://img148.imageshack.us/img148/3...38largedg7.jpg
בנתיים התחלנו לעשות חיזוקים לשילדת הבאגי:
סגירת הצמתים החשובים בחיזוקים:
http://img179.imageshack.us/img179/6...47largenk6.jpg
http://img179.imageshack.us/img179/6...67largedv2.jpg
חיזוקים בקורת החיזוק הצדדית:
http://img101.imageshack.us/img101/4...73largewd8.jpg
http://img179.imageshack.us/img179/7...66largenw0.jpg
http://img293.imageshack.us/img293/2...64largemm1.jpg
תחילת העבודה על הזרועות הקדמיות
אלכס האומן מודד ומרתח
בית המיסב
והשילדה של הזרוע התחתונה(עליה ומסביבה יהיו עוד הרבה חיזוקים)
ממשיכים עם הזרוע התחתונה במתלה הקדמי,חיזוקים פנימיים:
http://img147.imageshack.us/img147/5...06largeri9.jpg
http://img263.imageshack.us/img263/9...08largefa5.jpg
http://img263.imageshack.us/img263/3...13largenu4.jpg
http://img147.imageshack.us/img147/3...14largedx2.jpg
Xים פנימיים:
http://img147.imageshack.us/img147/6...26largefw6.jpg
http://img263.imageshack.us/img263/9...28largevo6.jpg
http://img263.imageshack.us/img263/9...29largenz0.jpg
צד שני:
http://img147.imageshack.us/img147/7...30largewk0.jpg
מתחילים לבנות סגירה לזרוע:
http://img141.imageshack.us/img141/1...32largeog3.jpg
מתחילים למקם את הסגירה:
http://img147.imageshack.us/img147/1...33largevh5.jpg
סגור ומרותך:
http://img147.imageshack.us/img147/2...35largeam5.jpg
פשוט מדהים , עדיין מתקשה להאמין שזה פה בארץ.
ממש אוהב את שיטת העבודה שלכם , ממש Straight Forward, פשוט ולעניין ועם זאת מאוד מתוחכם(!!?).
תענוג!
