תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
ציטוט:
נכתב במקור על ידי
רני דקל
שום דבר שיומיים בלי שינה שלי וקללות של כל הקבוצה שנאלצו לתכנן מחדש מלא מכלולים לא פותר. מדהים איך תזוזה של 25 ממ בנקודת החיבור של המתלים לשלדה גרמה לשינוי של הכל מהשלדה ועד לסעפת היניקה. צפוף כל כך...
האיטרציות והשינויים האינסופיים האלה, יכולים לייאש אפילו את המורדים בסוריה.
נמרוד, תמונות ואילוסטרציות בדרך.
2 קבצים מצורפים
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
ציטוט:
נכתב במקור על ידי
רני דקל

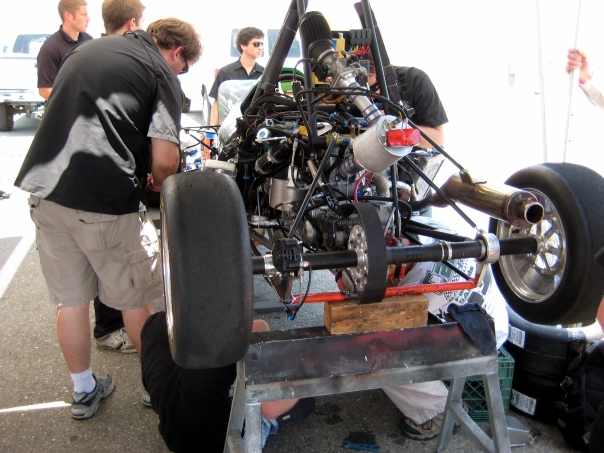

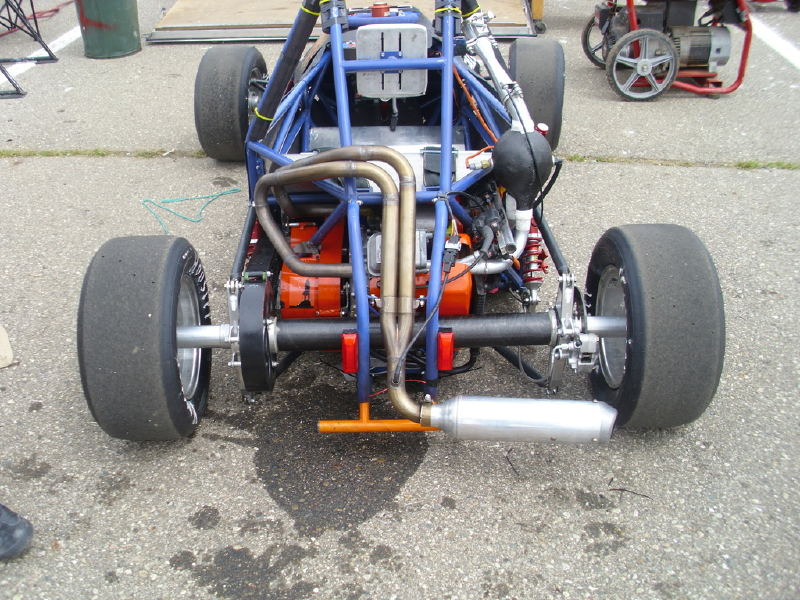

5. מה עם Jacking Point? תצטרך ליהיות פה חשיבה יצירתית כי נראה שיש שתי אופציות: או מתחת\מעל לסרן ומחובר לשלדה (ארוך ויצריך חיזוקים רציניים) או חיבור ישיר ולא מוקפץ לסרן עצמו.
לפי מה שבדקתי, המגבלות העיקריות על נקודת החיבור למגבה הן הנגישות אליו.
כלומר, שתי האפשרויות הנ"ל חוקיות:
קובץ מצורף 75384קובץ מצורף 75385
תקן אותי אם אני טועה.
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
ציטוט:
נכתב במקור על ידי
yoni p.
נראה תקין, לפחות השמאלי יותר מהימני. התקנון מגדיר את העניין הזה די בבירור, מה שלא מונע מקבוצות לבוא עם מוטות מחוררים או רק עם החצי התחתון. אם ניתן, לדעתי הפיכה של הנקודה לחלק אינטגרלי מהשלדה זה הפיתרון האלגנטי. המהדרין גם מעבירים דרכו את המוט המייצב:)
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
יש משהו שאני שאני לא מבין. אנחנו מדברים על ציר קשיח נכון? כלומר הציר מתגלגל יחד עם השלדה כמו בטרקטורון ספורט?
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
לא יש לו חופש גלגול ביחס לשלדה .
עידו
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
התנועה כל כך קטנה שהשרשרת פשוט לא מרגישה את זה .
עידו
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
ואיזה רכיבים לוקחים את הכוח שפועל הצדה בסיבוב?
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
אילון הכוחות עוברים דרך המוטת בגדול שני מוטת נגררים ושנים בתצורה של משולש כמו כל מתלה four link .
עידו
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
שלום לכולם.
להלן פוסט הרווי בתמונות, שכן הן ממחישות בצורה הטובה ביותר את ההתקדמות.
לדאבוננו על אף מאמצים עילאיים שאנו עושים לעדכן את כל התומכים בהתקדמות (ניוזלטרים, עמוד פייסבוק פעיל מאוד, מיילים תכופים וכד'), בלוג הפורומים לא הצליח לקבל עדכון בתקופה האחרונה. ביממה יש רק 24 שעות וכולן מנוצלות עד תום כפי שתראו...
בהזדמנות זו אזמין אתכם שוב לעמוד הפייסבוק שלנו - שם עקב נוחות הממשק העדכונים והתמונות מופצות על בסיס יומיומי (הדף זמין גם אם אין ברשותכם או שאינכם מעוניינים בחשבון פייסבוק):
http://www.facebook.com/tau.racecar.design
בשעה טובה הגענו לשלב הייצור!!
והרי התמונות:
ייצור ה-Spindle, ציר הסיבוב, במחרטה, באדיבות Videx הנדסת מכונות: (תודה!)
https://lh4.googleusercontent.com/-1...7/small001.jpg
ציר הסיבוב, ה-Spindle, הינו ציר שסביבו סובב הגלגל והוא מקשר בין הנאבה לבין הזקיף (Upright). תפקידו לאפשר תנועה סיבובית ולמנוע את תזוזת הגלגל לאורך הציר.
על הציר יורכבו שני מיסבי הגלגל שיקובעו באמצעות דיסקה ואום.
מהשרטוט, דרך הדפסה תלת מימדית, אל הייצור מפלדת 4340:
https://lh5.googleusercontent.com/-o...6/small005.jpg
סרטון קצר של ייצור הציר:
http://www.youtube.com/watch?v=Pmiesm81NRI
הנאבות יוצרו בכרסום וחריטה מאלומיניום 6061.
הנאבה היא תבור הגלגל, המחבר בין הג'אנט אל דיסק הבלימה, מהווה את בית המיסבים של הציר ומאפשרת את התנועה הסיבובית של הגלגל.
https://lh4.googleusercontent.com/-X...6/small008.jpg
ייצור הבושינגים, תושבות עבור המתלים באדיבות "אאוטבק טכנולוגיות בע"מ". (תודה!)
הבושיגים מבית SuperPro מיוצרים מתרכובת מיוחדת של פוליאוריתן, המתבסס על חומר דמוי אלסטומר אשר שומר על יציבות החומר, גמישותו וקשיותו ומקנה לו עמידות לאורך זמן ותנועה חלקה של המתלה.
הבושינגים עבור הרוקרים הקדמיים עשויים מאקולון, אשר להם עמידות לשחיקה וחוזק מכני גבוה, המשמשים לייצור מסבי החלקה ותותבים.
https://lh4.googleusercontent.com/-3...7/small010.jpg
התאמת הבושינגים והצינוריות בוצעה ע"י עיבוד שבבי במחרטה.
https://lh4.googleusercontent.com/-D...7/small014.jpg
ברכב הפורמולה שלנו יהיו רכיבים רבים מפלטות פלדה, חלקם באופן ייחודי בעולם הפורמולה SAE (יפורט בהמשך).
המימוש מתאפשר ע"י חיתוך לייזר של עשרות החלקים שתכננו.
חיתוך הלייזר של פלטות ה-DIN ST52 בוצע בתרומה במפעל "אלקיים" בבית שמש. (תודה!)
https://lh3.googleusercontent.com/-N...7/small021.jpg
פלטות הפלדה בעוביים 3 מ"מ ו-5 מ"מ מחולקות לעשרות חלקים שונים שישמשו את מערכות המתלים, בלימה, דוושות, תושבות, היגוי ועוד.
סרטון חיתוך לייזר:
http://www.youtube.com/watch?v=yt5gxG5-l18
רכיבים נוספים שמיוצרים באדיבות Videx - מחברים, שרוולי הנחיה, מוט דחיף למתלה הקדמי, תושבות למזרקי הדלק ועוד.
https://lh4.googleusercontent.com/-t...8/small025.jpg
הבלקרנק (Bellcrank) הוא רכיב המעביר את תנועת הגלגל במתלה הקדמי אל בולם הזעזועים. הרכיב מתוכנן גיאומטרית לבצע הכפלה לכוח המגיע מהגלגלים על מנת לרסנו כראוי בהתאם לקונפיגורציית המתלים שלנו.
הבלקרנק מורכב מפלטות פלדה חתוכות בלייזר ומחבר פלדה שיוצר בחריטה:
https://lh3.googleusercontent.com/-g...7/small029.jpg
מפעל "מזור הנדסה" תומך בפרויקט בייצור השלדה ומכלולים רבים, תודה!
מרתכים!
https://lh6.googleusercontent.com/-o...4/small031.jpg
הבלקרנק המוכן:
https://lh3.googleusercontent.com/-Y...7/small033.jpg
מכלול הדוושות מיוצר מאוסף פלטות פלדה חתוכות בלייזר:
https://lh3.googleusercontent.com/-b...7/small034.jpg
מוודאים התאמה לתכן:
https://lh6.googleusercontent.com/-U...7/small038.jpg
ריתוכים:
https://lh3.googleusercontent.com/-T...6/small042.jpg
דוושת הבלם מפעילה שתי משאבות בלימה שונות - אחת האחראית על הבלמים הקדמיים ואחת על בלם הציר האחורי.
הדוושה מכילה בתוכה את ה-Balance Bar, המאפשר הפעלה שונה של כל משאבה בעת לחיצתה וכך לאפשר כיול לחלוקת מאמצי הבלימה.
https://lh3.googleusercontent.com/-G...0/small045.jpg
סרטון ייצור מכלול הדוושות:
http://www.youtube.com/watch?v=0hkkI8mR-6U
האפרייט (Upright) הינו החוליה המקשרת בין מכלולי הגלגל לבין מערכת המתלים, כאשר אליו גם מתחברות מערכת הבלימה וההיגוי.
https://lh5.googleusercontent.com/-E...7/small047.jpg
לרוב, נהוג לייצר את האפרייט ע"י עיבוד שבבי של גושי אלומיניום או מגנזיום, תהליך אשר עלותו גבוהה, לכן החלק שלנו תוכנן בשיטת הSelf-jigging מחלקי פח של פלדת ST52 אשר נחתכו בליזר לפני כן, המאפשרת הרכבה מהירה וחוסכת בניית ג'יג לצורך ריתוך החלקים.
https://lh4.googleusercontent.com/-h...7/small048.jpg
שיטת ה-Self Jigging לא מבזבזת חומר גלם (בניגוד לעיבוד שבבי) ומפחיתה את זמן הייצור והעלויות בעשרות אחוזים.
https://lh3.googleusercontent.com/-h...4/small054.jpg
על האפרייט ניתן לראות חיזוקים שנועדו להתנגד לכפיפה של החלק וחורי הקלה, אשר מטרתם להוריד במשקל הכללי של החלק, ולנצל את הגאומטריה של החלק על מנת לקבל חוזק מבני מקסימלי.
ייצור האפרייט בשיטת Self Jigging ברכבי פורמולה SAE הוא נדיר ובשנים האחרונות קבוצות בודדות בלבד בחרו לייצר בשיטה זו.
https://lh5.googleusercontent.com/-j...6/small057.jpg
לפלטה המרכזית של האפרייט מרותך ספינדל, אשר יוצר לפני כן ע"י חריטת מוט פלדה של 4340.
המוצר המוגמר - סה"כ זמן עבודה כשעתיים, משמעותית פחות משיטות ייצור אחרות.
https://lh5.googleusercontent.com/-A...4/small058.jpg
ייצור השלדה!!:
צנרת ה-ST52 נחתכה בלייזר בהתאם למודל ה-CAD על מנת לפשט את הרכבת המוטות למבנה וקיצור הייצור.
https://lh6.googleusercontent.com/-k...0/small059.jpg
לאחר מיון הצנרת, מתחילים בחלק הקדמי וממשיכים למיקום הקשת הראשית:
https://lh5.googleusercontent.com/-J...7/small063.jpg
https://lh3.googleusercontent.com/-6...7/small066.jpg
בשלב הראשוני המוטות מרותכים בנקודות בלבד ולא בתפר מלא. כך נמנע מצב בו במהלך ריתוך תפר מלא בצד אחד של השלדה, מתעוות המסבך ונוצרים הבדלים במידות בין התכנון לביצוע.
https://lh6.googleusercontent.com/-u...7/small069.jpg
קשתות ההתהפכות הראשית והקדמית, יחד עם מוטות החיזוק בצידי הנהג יחדיו מונעים לחלוטין מצב של פגיעה בנהג במקרה של תאונה או התהפכות.
https://lh4.googleusercontent.com/-E...7/small077.jpg

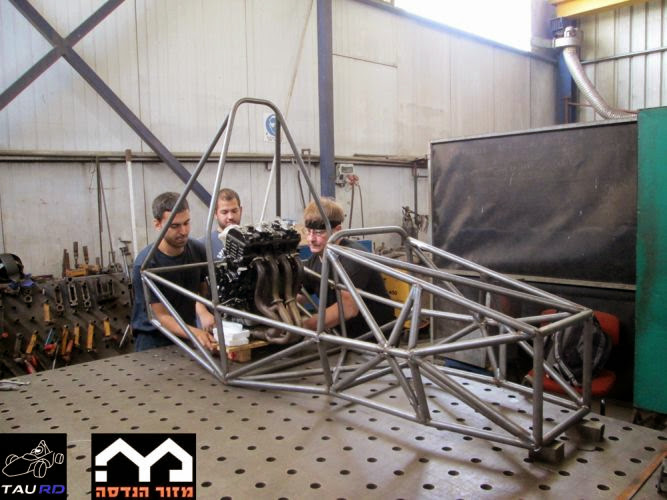

מיקום המנוע במשכנו החדש:
https://lh6.googleusercontent.com/-s...7/small080.jpg
השלדה שלנו מוכנה! תודה רבה ל"מזור הנדסה".
https://lh6.googleusercontent.com/-7...7/small083.jpg
https://lh3.googleusercontent.com/-y...7/small085.jpg
מוכנה למשלוח...
https://lh5.googleusercontent.com/-O...7/small086.jpg
https://lh3.googleusercontent.com/-N...7/small087.jpg
אנו ממשיכים להתקדם בקצב מסחרר עם הייצור, נעדכן בהמשך.
במהלך החודשיים האחרונים גם הצגנו את הפרויקט בכנס מערכות רכב וחלפים של לשכת המהנדסים:
https://lh6.googleusercontent.com/-b...%25D7%259D.jpg
ובאירוע "פורמולה ירושלים", במסגרת העמותה הישראלית לרכבי פורמולה.
המכונאים של פרארי הגיעו להתעניין, וזכינו לראות את הנסיעה הראשונה הרשמית והמרגשת של רכב פורמולה SAE בישראל של חברנו מקבוצת BGR:
https://lh3.googleusercontent.com/-I...%25D7%259F.jpg
לקינוח, עוד הצצה וירטואלית של איך הדברים יראו בעוד פחות מחודש...
https://lh6.googleusercontent.com/-g...sign-small.jpg
כפי שראיתם, אנחנו רצים קדימה בזכות טוב ליבם של אנשים רבים ויקרים.
כרגע יש לנו צורך דחוף בריתוך סעפת הפליטה (התאמות לסעפת המקורית) ומספר רכיבים נוספים. אם יש לכם רעיונות מי יוכל לעזור בטווח זמנים קצר נשמח לשמוע.
ושוב, כדאי לבדוק תכופות את עמוד הפייסבוק שלנו ולראות עדכונים שוטפים.
http://www.facebook.com/tau.racecar.design
תודה לכל התומכים והמתעניינים.
המועד להשקה מתקרב.....
שבת שלום.
שחף בן צבי,
מנהל פרויקט TAU Racecar Design.
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
שחף תודה על העדכון המושקע, נראה מעולה!
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
יפה מאוד , תמשיכו כך .
עידו
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
לא ידעתי שתדרי מכ״מ זהים לתדרי מכמונות רדאר....
יפה מאוד.
תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ Formu
מתקדמים בקצב!
עוד תמונות מהשבועיים האחרונים.
חיפוי הרכב - המעטה החיצוני מיוצר מסיבי זכוכית (פיברגלס), והתהליך דורש הכנת תבנית מדוייקת.

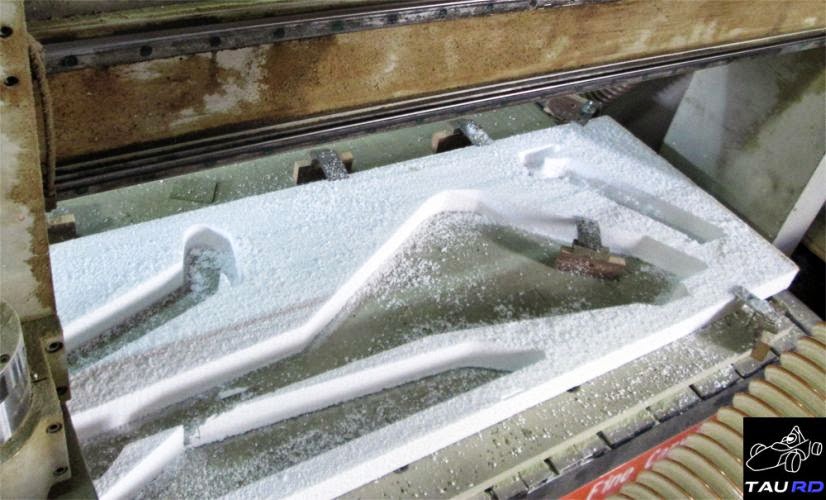

את התבנית ייצרנו ע"י כרסום ממוחשב (CNC) של פלטות קלקר בצפיפות גבוהה.
תודה רבה לחברת Wall Smart על העזרה בכרסום החומר.
https://lh6.googleusercontent.com/-x...6/small001.jpg
עקרונית יש צורך בתבנית מלאה של הרכב ע"מ ליצור את הצורה הנדרשת בסיבי הזכוכית. לשם קבלת סדרי גודל, הערכות מחיר לכרסום מודל מלא שכזה היו עשרות רבות של אלפי שקלים! כשניסינו לפתור את הסוגיה גילינו שכרסום פלטות דקות מוזיל את הייצור בעשרות אחוזים וכך חילקנו את המודל לחלקים רבים מפלטות דקות (עובי כ-5 ס"מ) אותן כרסמנו והדבקנו אחת לשניה.
https://lh3.googleusercontent.com/-L...7/small002.jpg
https://lh3.googleusercontent.com/-l...7/small004.jpg
על התבנית המוכנה תווינו מספר שכבות של סיבי זכוכית משוכים בדבק אפוקסי, תוך שימת דגש על שיקוף המודל ע"ג השכבות השונות.
https://lh6.googleusercontent.com/-S...7/small005.jpg
יריעות הבד בשכבות הן מצפיפויות שונות, כאשר לכל אחת תפקיד ומשמעות שונה - הקשחת הגוף או גימור גבוה ודיוק בשיקוף התבנית.
https://lh6.googleusercontent.com/-2...3/small009.jpg
תבנית הפוד הימני, ניתן לראות כיצד החלק מורכב ממספר פלטות מכורסמות (ממוספרות) שהודבקו.
https://lh6.googleusercontent.com/-B...2/small011.jpg
הפוד השמאלי לאחר התקשות האפוקסי מרוח בחומר מילוי, כך הנקבוביות הקטנות בחלק הקשיח מתמלאות ומשוייפות לפני שטח חלקים.
https://lh3.googleusercontent.com/-f...1/small012.jpg
תבנית החלק הקדמי, לאחר שיוף והכנה ליציקת הבדים, גם כאן ניתן לראות את מספור הפלטות השונות.
https://lh4.googleusercontent.com/-T...7/small014.jpg
בדיקת ביצועים #1
https://lh5.googleusercontent.com/-A...1/small015.jpg
לאחר שחומר המילוי מתקשה, אנו משייפים באינטנסיביות על מנת להחליק את פני השטח ולהכין לצביעה.
https://lh6.googleusercontent.com/-1...2/small006.jpg
החיפוי מוכן, לאחר מילוי ועיבוד!
https://lh4.googleusercontent.com/-f...4/small017.jpg
אנו מודים שוב למעצב הרכב אמיר זייד שהתנדב לסייע, ביצע מספר איטרציות בהתאם לשינוי התכן ויצר מודל כה מוצלח (לדעתנו, נשמח לשמוע גם את דעתכם, רק אל תשכחו לחכות לצביעה וההרכבה על הרכב...).

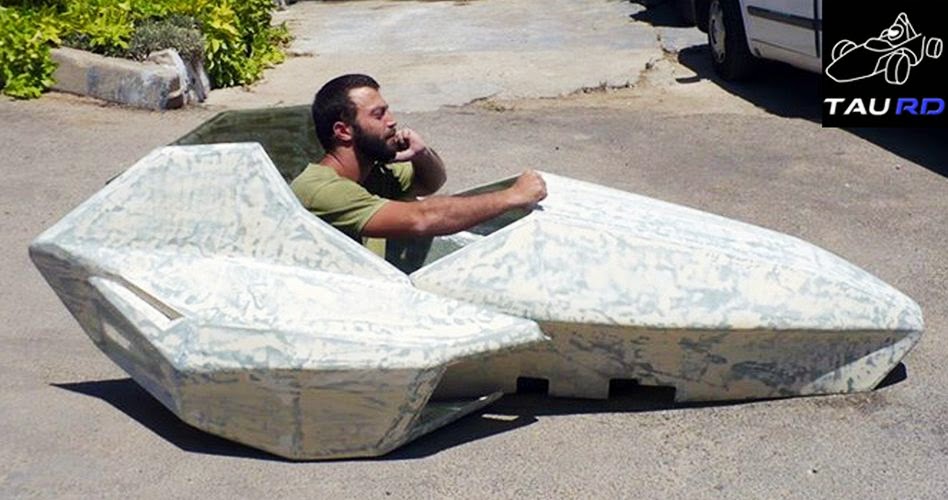

בדיקת ביצועים #2
https://lh6.googleusercontent.com/-W...8/small018.jpg
הציר האחורי הקשיח חזר מייצור, ואנו מבצעים מספר התאמות להרכבה על השלדה:
https://lh3.googleusercontent.com/-g...1/small019.jpg
בדיקות התאמה לחיפוי ותכנון החיתוכים והעיגונים:
https://lh6.googleusercontent.com/-E...2/small020.jpg

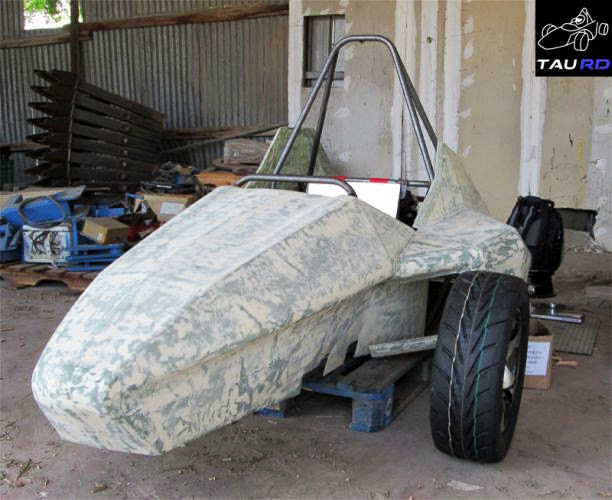

חזון לבאות...
https://lh6.googleusercontent.com/-i...2/small021.jpg
וידוא התאמה לתכן של מרחקי השרשרת, השלכות תנועת המתלה על מתיחותה, מותחן ועוד:
https://lh3.googleusercontent.com/-p...7/small023.jpg

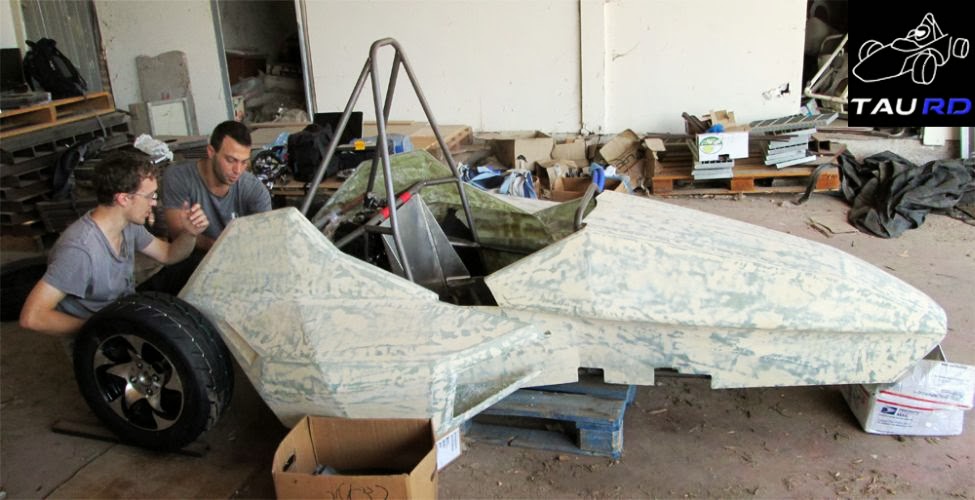

בחינה חוזרת ונשנית של תפקודי החלק האחורי במקרי קיצון של תנועת המתלה - פתיחה מקסימלית, כיווץ מקסימלי וגלגול:
https://lh6.googleusercontent.com/-l...5/small024.jpg
וידוא התאמה לתקנון במיקומי סעפת יניקה:
https://lh3.googleusercontent.com/-j...7/small028.jpg
https://lh4.googleusercontent.com/-P...7/small030.jpg
הובלה לריתוכים האחרונים לפני העברת השלדה חזרה ל"דרך השטח" שם נבצע את ההרכבה הסופית.
תודה רבה ל"מזור הנדסה"!
https://lh6.googleusercontent.com/-T...3/small031.jpg
עיגון רדיאטור בתוך חלל החיפוי:
https://lh5.googleusercontent.com/-v...9/small032.jpg
https://lh3.googleusercontent.com/-h...8/small033.jpg
https://lh5.googleusercontent.com/-3...7/small034.jpg
בנוסף השבוע נחרטו גם רדיוסרים - מתאמים בין מערכת המתלים שלנו לבולמי הזעזועים שנקנו, באדיבות חברת Outback Technologies:
https://lh3.googleusercontent.com/-4.../s640/edit.jpg
השלדה הועברה לסדנת "דרך השטח" להרכבה הסופית. שוב נודה לניר בן ארי על העזרה בשינוע והתמיכה בסדנה!
במהלך השבוע הקרוב יהיו הסגירות הסופיות - חיווט צמת חשמל וניהול מנוע, הרכבת המתלים והעמדת הרכב על הגלגלים, הרכבות כלל המכלולים וצביעה.
בהמשך תכנות ניהול מנוע וכיווני דינמומטר, כיולים אחרונים ונסיעת המבחן הראשונה!
נאחל שבוע טוב ופורה, לכם וגם לנו.
שחף בן צבי,
מנהל פרויקט TAU Racecar Design.
Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב מרוץ F
ואוווו !!!
איזה היתקדמות מטורפת.
עיצוב החיפוי ובעיקר הביצוע המוצלח במשאבים מצומצמיים, פשוט מעורר השראה.
בהצלחה!
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
ועל זה נאמר " לא ינום ולא ישן בונה פורמולה SAE " או משהוא כזה :)
יפה מאוד .
עידו
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
אני מבין שלא בזבזתם זמן על שטויות כמו שינה, אוכל או נשימה בחודש האחרון. קצב מטורף לחלוטין!
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
נהדר. תשאלו את החבר'ה מהטכניון איזו אורגזמה זו הנסיעה הראשונה, הכלים האלו מגניבים הרבה יותר ממה שנדמה! התמורה לכל העבודה הקשה מחכה ממש מעבר לפינה.
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
הצבע הסוואה המנומר יותר יפה משחור...
אסף.
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
מילא גרמתם לי לא לישון יותר מדי לילות. מילא השארתם אותי ער גם אתמול בלילה.... אבל מה עם כמה תמונות שנראה איך יצא??
אסף.
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
שלום לכולם.
אנחנו שמחים מאוד לעדכן שבניית הרכב הסתיימה בהצלחה, והרכב כבר מחכה לנו באיטליה!!
https://lh5.googleusercontent.com/-s...%2520Italy.jpg
חשוב לנו מאוד להמשיך ולשתף בתמונות מתהליך הייצור, ההרכבה הסופית וכד' אך זמן הוא מצרך שנדלה עד תום, מבטיח שכשנחזור נפרסם רטרואקטיבית אלבומים.
בפייסבוק אפשר לראות חלק מכובד מתהליך ההרכבה.
נשתדל לעדכן איך הולך בעיקר בפייסבוק ואם תהיה האפשרות גם כאן.
בהזדמנות זו נאחל לקבוצת Ben Gurion Racing ו-Technion FSAE Racing המון הצלחה בתחרות בה נשתתף יחדיו!
עוד כמה שעות כבר עולים על המטוס...
שנה טובה!
שחף בן צבי,
מנהל פרויקט TAU Racecar Design.
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
שלום לכולם!!
אנו שמחים מאוד לעדכן שהשתתפנו בהצלחה בתחרות ה-Formula SAE Italy 2013!!!
למי מכם שלא התעדכן באופן שוטף בשרשור העדכונים החיים מהתחרות או מהתרשמותו האישית של נמרוד - כדאי מאוד להעיף מבט:
עדכונים מMotor valley, איטליה, פורמולה SAE
רשמים מתחרות פורמולה סטודנטים, איטליה 2013
בהזדמנות זו נודה לג'יפולוג על הליווי החם במהלך התחרות (ולאורך הפרויקט כולו): לאסף קציר שהיה מצוות המנחים האקדמיים של הפרויקט ותרם המון מבחינת הגישה והידע, לנמרוד מלר על הסיקור החם והמעניין (והכלי הראשי של המשפחות שלנו או שלכם להתעדכן מה מצבנו שם תוך כדי) והעצות, וגם לעידו לוריה על העזרה במהלך התחרות (ריתוכים ב'שטחי האש' בכל צורך שהיה לנו). תודה!!
אז נשתף עוד:
TAU Racecar Design בתחרות ה-Formula SAE Italy 2013!
https://lh4.googleusercontent.com/-u...lo/s800/01.jpg
בתחרות דורגנו במקום הכללי 30 מתוך 47 קבוצות מנוסות, כאשר זכינו לתוצאות חריגות לקבוצה חלוצה במקצים הסטטיים:
במבחן ה-Cost, הבוחן את עלויות הרכב ותהליכי הייצור, זכינו למקום ה-8 מתוך 47!
במבחן ה-Design, המעריך את רמת התכנון, הפתרונות ההנדסיים והביצוע, זכינו למקום ה-15 מתוך 47!
https://lh6.googleusercontent.com/-v...lM/s800/08.jpg
השופטים בתחרות, בכירים בתעשיית הרכב והמירוצים העולמית (בתמונה - בוחני ה-Design, מהנדס בקבוצת הפורמולה 1 של Mercedes AMG, מהנדס מחקר ופיתוח בפיאט ויועץ תכן ראשי במזראטי), התרשמו במיוחד מהפתרונות הייחודיים לאור הקשיים הרבים והלו"ז הלחוץ, כאשר הנקודות המיוחדות הן בעיקרן שמדובר ברכב היחיד בתחרות בעל ציר קשיח ושמיוצר ללא שימוש כלל בכרסום CNC.
טיפה תמונות:
הרכב במקצה התאוצה - Acceleration:
https://lh5.googleusercontent.com/-_...EQ/s800/18.jpg
הקבוצה:
https://lh6.googleusercontent.com/-f...oQ/s640/19.jpg
לראשונה בתולדות מדינת ישראל, 3 קבוצות סטודנטים מתכננות מייצרות ובונות רכב פורמולה וגם משתתפות באותה תחרות באיטליה! תודה לקבוצות Ben Gurion Racing ו-Technion FSAE Racing על העזרה במהלך התחרות, היה כיף וכבוד להתחרות לצדכן וברכות על ההישגים!
https://lh3.googleusercontent.com/-d...Ww/s900/20.jpg
https://lh5.googleusercontent.com/-g...Ck/s800/21.jpg
גם לעיתון האיטלקי המקומי הגענו...
https://lh6.googleusercontent.com/-l...Fo/s640/34.jpg
הרכב במקצה ה-Autocross התובעני וגם הטובעני (ביום זה החליטה סופה מטורפת לפקוד את המסלול):
https://lh5.googleusercontent.com/-w...zc/s800/48.jpg
תודה לנמרוד מלר על הצילום.
אנו מודים לכל מי שעזר ותמך, ובמיוחד לספונסרים האדירים שלנו!!!
בלעדיכם לעולם לא היינו מצליחים, בזכותכם חקקנו היסטוריה.
https://lh6.googleusercontent.com/-H...Jw/s640/29.jpg
בהמשך נפרט על כל נותני החסויות שלנו, נשתף בתמונות מפורטות וכל החוויות המדהימות שעברנו וגם נפרסם את השלבים האחרונים של תהליכי הייצור כפי שהבטחתי.
כיום אנו הבוגרים שוקדים על הטמעת הפרויקט החשוב באוניברסיטה והקמת דור המשך אליו שאפנו מלכתחילה.
https://lh6.googleusercontent.com/-w...S8/s576/28.jpg
אז בקרוב נציף כאן עוד דברים יפים...
בברכה.
שחף בן צבי,
מנהל פרויקט TAU Racecar Design.
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
לכול קבוצת TAU Racecar Design
תודה לכם על הזכות להיות חלק ממכם ומהאירוע באיטליה כן ירבו .
עידו
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
תענוג היה לראות את העבודה ואת המחויבות שלכם. את הדגל תקעתם ועכשיו, כמו שאמר טליק, אין נסיגה, אין עצירה, יש רק הסתערות קדימה - על המכונית הבאה ועל התחרות בעוד 11 חודשים.
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
נמרוד... אני מרגיש בזמן האחרון שעולם הדימויים שלך הולך ונהנה מצומצם.
אסף.
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
לתומכינו היקרים,
אנו מתכבדים להזמינכם לאירוע השקת רכב הפורמולה של אוניברסיטת תל אביב והכרת תודה לנותני החסות.
האירוע יתקיים ביום חמישי ה-7/11/2013 בשעה 18:00, באוניברסיטת תל אביב, אודיטוריום רוזנבלט, הפקולטה להנדסה.
https://lh5.googleusercontent.com/-J...%25D7%2594.jpg
באירוע נציג את רכב הפורמולה, נשתף חוויות מהתחרות ונוקיר תודה לכל מי שסייע במסע המדהים.
כמו כן, נציג האוניברסיטה ישא דברי הערכה על העזרה בהגשמת הפרויקט.
נשמח מאוד לראותכם!
שחף בן צבי,
מנהל פרויקט TAU Racecar Design.
תגובה: Re: תגובה: TAU Racecar Design – פרויקט סטודנטיאלי הנדסי קבוצתי לתכן ובניית רכב
שלום לכולם, פוסט לסיכום הבלוג.
ראשית נעדכן שמזה כחודשיים פעילים כבר למעלה מ-20 סטודנטים שהתגבשו לקבוצת דור ההמשך ואנו מאחלים להם המון הצלחה!
אני מאמין שבקרוב כבר יתחילו לעדכן כאן על ההתקדמות.
לאחר כשנה וחצי שעקבתם אחר הפעילות שלנו, אתם מוזמנים לראות את הסרטונים הבאים שעוטפים את כל התהליך, ומספקים בכמה רגעים טעימה מהאתגרים העצומים שנתקלנו בהם:
סרטון הסיכום הראשון - http://www.youtube.com/watch?v=vjEDqIqBTTE
סרטון הסיכום השני - http://www.youtube.com/watch?v=lDLFUfVw_Q8
בנוסף אנחנו מעוניינים לשתף איתכם את התמיכה הרבה שקיבלנו מהספונסרים היקרים שלנו, בלעדיהם הפרויקט לא היה רואה אור והמנוע לא היה נושם את האוויר האיטלקי - תודה רבה לכולם!!!
https://lh3.googleusercontent.com/-R...%25D7%2594.jpg
לחברת Videx הנדסת מכונות - שייצרה את רוב הרכיבים ברכב בכרסום וחריטה;
למזור הנדסה - על ייצור השלדה, ריתוך מגוון מכלולים, ביצוע שחרור מאמצים בהרעדה והמקום בו התחלנו את ההרכבה;
למוסך דרך השטח וניר בן ארי - על התמיכה הכוללת, הסדנה בה הרכבנו את הרכב, תרומת מוטות השלדה, צביעת החישוקים והמנטורינג החשוב במעלה הדרך;
לחברת ICL - על ההשתתפות בעלויות שילוח הרכב לאיטליה וחזור, ושירות יוצא דופן;
לשלומי טל - על ההשתתפות האישית במימון שילוח הרכב;
ל-MaxTuning - דני פיסטינר - על הקדשת מאות השעות, כיווני המנוע, כיולי הדינמומטר, ומסירות נדירה;
לפקולטה להנדסה באוניברסיטת תל אביב - על הקצבת תקציב ראשוני למימוש הפרויקט;
לדקאנט הסטודנטים באוניברסיטת תל אביב - על הקצבת תקציב למימוש הפרויקט;
למוסך סבנה - על תרומת סכום לרכישת מחשב ניהול המנוע, חלפים למעבדת הרכב והדרכה מעשית;
לאלקיים תעשיות מתכת - על העזרה בחיתוכי לייזר, כרסום וכיפופים;
ל-Stanley - חלקו כלי עבודה - על תרומת כלי העבודה ששירתו אותנו באיטליה;
לסדנת Argonetics - לירן סיסו - על ריתוך צנרת הפליטה ופבריקציות שונות;
ל-Rock Solid - ארנון ורפי - על העזרה הקריטית בריתוכים עדינים, התאמת חלקים ותיקוני ייצור בזמן אפס;
לסדנת OBT - על התמיכה בחריטת תושבות המתלים ומתאמים למע' המתלים;
ל-WallSmart - על כרסום פלטות הקלקר ששימשו לתבנית החיפוי;
ל-Sparco - על תרומת מוטות השלדה ורתמות הבטיחות;
ל-CheckUp - על תרומת רביעיית צמיגי ה-Toyo R888 שיובאו במיוחד בשבילנו;
לצוות ג'יפולוג - אסף, סביון ונמרוד - על הדחיפה מראשית הדרך והפרסומים;
לאמיר זייד - על העיצוב המרהיב של הרכב שמשך כ"כ הרבה מבטים בארץ האקזוטיקה המוטורית;
לטכנוצינור - על העזרה בהתאמת רכיבים וחומרי גלם;
לשוסטר - על העזרה בייצור ובחומרים;
לפסח ובניו - על תרומת הסבבת והגל המשונן שהתגבשו לתיבת ההיגוי;
לתומקאר - על העזרה בחומרים וההנחה ברכישת רכיבים שונים;
לסינגלטרק יבואנית Fox - על ההנחה ברכישת הקוילאוברים;
למצבעת בזק - על ניקוי החול למכלולים;
לאלקה פסטנרס - על תרומת הברגים מכל סוג לשימושינו;
לשניצקי יבואני NSK - על ההנחה ברכישת המיסבים;
למרכז שירות הצוות - על ההשתתפות במימון מחשב ניהול המנוע;
לאתר Carz - על תרומת הדומיין לאתר;
לחברת Nexus - על הייעוץ והמצערת;
ולביה"ס לנהיגה Rally Art - על קורס רשיונות נהיגה תחרותית;
תודה רבה לכם על הגשמת החלום!!
שוב נאחל הצלחה לדור ההמשך שלנו ושל קבוצות Ben Gurion Racing ו-Technion FSAE Racing!!
מקווים לראות עוד השנה אירוע פורמולה SAE ישראלי בין המוסדות האקדמיים העוסקים בהנדסה!
שחף בן צבי,
מנהל פרויקט TAU Racecar Design - 2013.
