seeedstudio היא חברה שמעורבת הרבה בארדואינו (גם ספונסרים של תחרויות שלהם וכו), אם יש ספק על מוצר שלהם כדאי לשאול בפורום הבינלאומי (גם לי 2KM נשמע מוגזם).
עוד אתר לקנות בו דברים קצת יותר ברמה
https://www.adafruit.com/
ולמי שעוד לא התעדכן, "דור" חדש של ארדואינו מושק עכשיו
https://blog.arduino.cc/2018/05/17/s...rduino-boards/
נראה שמישהו שם התעורר אחרי ש esp8266 זינבו בהם כבר כמה שנים ...
;)
Sent from my iPhone using Tapatalk
חוץ מבקר מרכזי (עם מסך מגע 3.5") שאני מתכנן, שיראה גם לחץ אוויר בגלגלים (וטמפרטורות), אני מתכוון גם להתקין בקר קטן שינהל את המקרר, ויתקשר עם הבקר המרכזי (BLE).
דרך אגב, כרגע, אני לא מתכנן להתחבר לECU של הטרופר (זה רכב ישן, והמחשב לא מספק יותר מדי מידע).
בטרופר, כל הניהול (מקרר, חימום מים, משאבת מים, טמפ' גיר..) יעשה מהבקר המרכזי, אבל במקרה שאני אוציא את המקרר (המגרה נשלפת ויש חיבור מהיר לשקע מצית בבגאז' של האוטו ליסינג :-) ), הניהול יהיה מהטלפון (וזו גם אחת הסיבות לבחירה ב BLE).
לבקר המרכזי, יש לי כבר כמה מודולים עובדים על לוח פיתוח, אבל עוד לא התחלתי את הפרוייקט המלא (אני מחכה לרגשי לחץ אוויר, אני חושש שמחכה לי שם reverse engineering לא קטן).
אבל הבקר של המקרר כבר כמעט גמור -
קובץ מצורף 119751
התצוגה של השעון, היא מההפעלה של המקרר, וגם הספירה של AH המצטברת היא מתחילת ההפעלה.
מרשים.
דרך אגב, לארדוינו יש מצב יכולת לשמור קונפיגורציה ל EEPROM.
אחת האופצויות שיש לי בבקר של המקרר, זה אפשרות לעבוד ללא תצוגה וללא שליטה.
אני מכניס את כל הפרמטרים (טמפ', TURBO או SAVE, ומופעל), ושומר.
במקרה הזה, ברגע שמחברים את המקרר לחשמל הוא אוטמטית מתחיל לעבוד לפי הפרמטרים שנשמרו.
ארדואינו מייצר סיגנלי מנוע מלאכותיים, לטובת הדרכה וחניכת מאבחנים בהפעלת אוסילוסקופ, בתנאי כיתה נוחים.
https://imageshack.com/i/plUpOP50j
הנה הדגמה של השלט שלי שמבוסס על המשדר/מקלט הבזול של 1$ וייפיי 433 מה׳ז
בסרטון. זה עשרה מטר קו ראיה כי זה הכי הרבה שיש לי בבית. אבל אפשר עוד הרבה יותר
https://youtu.be/rv9_nrX507I
Sent from my iPhone using Tapatalk
שבת יעילה. שלט "נהג חדש" מתהפך :
https://youtu.be/FHVjKI5dmCM
אחלה רעיון [emoji106]
Sent from my iPhone using Tapatalk
יאללה דבר....ציטוט:
נכתב במקור על ידי חנן-ג'יפולוג
433? BLE?
איך נכתבה האפליקציה לאנדרויד?
נראה שזה בלו טוט , והאפליקציה היא טרמינל, אתה שולח אפס זה מסתובב לפה ושוח 1 זה מסתובב לשם ..ציטוט:
נכתב במקור על ידי zivo
ble hm10.
אם יש יכולות 433 לסמארטפונים כנראה שלא חיפשתי מספיק טוב. נראה לי שאין.
האפליקציה המוכנה שהשתמשתי בה לפרויקט הזה, אחת מני רבות בפלייסטור, היא serial bluetooth terminal 1.14. יש יפות וטובות ממנה, אני משער.
לגבי הבלוטוס, צודק :-)
פשוט אתם כל הזמן דיברתם על 433 ואני על BLE , אז התבלבלתי.
לגבי אפליקציה פשוטה באנדרויד, יכול להיות ששוה לך להסתכל על -
http://ai2.appinventor.mit.edu
אפשר בקלות לבנות כפתורים ולשלוח סיריאל
גדול חנן!ציטוט:
נכתב במקור על ידי חנן-ג'יפולוג
אצלי בקרוב (אני מקווה) בפעם השלישית יהיה שלט שכזה, כעת נראה אקטואלי ומעניין הרעיון הזה.
מי שמחפש לרכוש ציוד ...
לא מכיר את הבחור.
https://uploads.tapatalk-cdn.com/201...a87328850e.png
עוד אחד שהבין כמה זמן שרף על מוצרים שיכל לקנות ל20 דולר ברשת...
זה לא זמן שרוף אלא זמן איכות של למידה, ואם בסוף גם יוצא מכשיר מועיל, זה בונוס.
אני מתפלא שענית לי ברצינות...
אני גם חושב כמו חנן.
אבל ישנם כאלו שאין להם את הרצון או היכולת לשבת בסבלנות וללמוד לעשות לבד.
גם לי יש תקופות של חוסר חשק.
בבקשה, זמן איכות ואתגרים :-)
השלב שהכי חששתי ממנו היה חיבור חישני הלחץ בגלגלים לארדוינו.
אין לזה שום סטנדרט (לפחות לא שאני יודע), ואפס תיעוד. כבר מההתחלה, היה לי ברור שאני הולך ל reverse engineering (במילים פשוטות, להפעיל את החישנים לראות מה הם משדרים ולנסות לפצח את השידור).
"הבעיה", ע"מ לחסוך בסוללה, אם אין לחץ, החישנים לא משדרים (במקרה של לחץ ואובדן לאפס, הם ישדרו עוד כמה דקות ויפסיקו).
בחום הזה להרכיב את החישנים על הרכב, ולשבת ליד האוטו בחוץ לא עושה שכל.

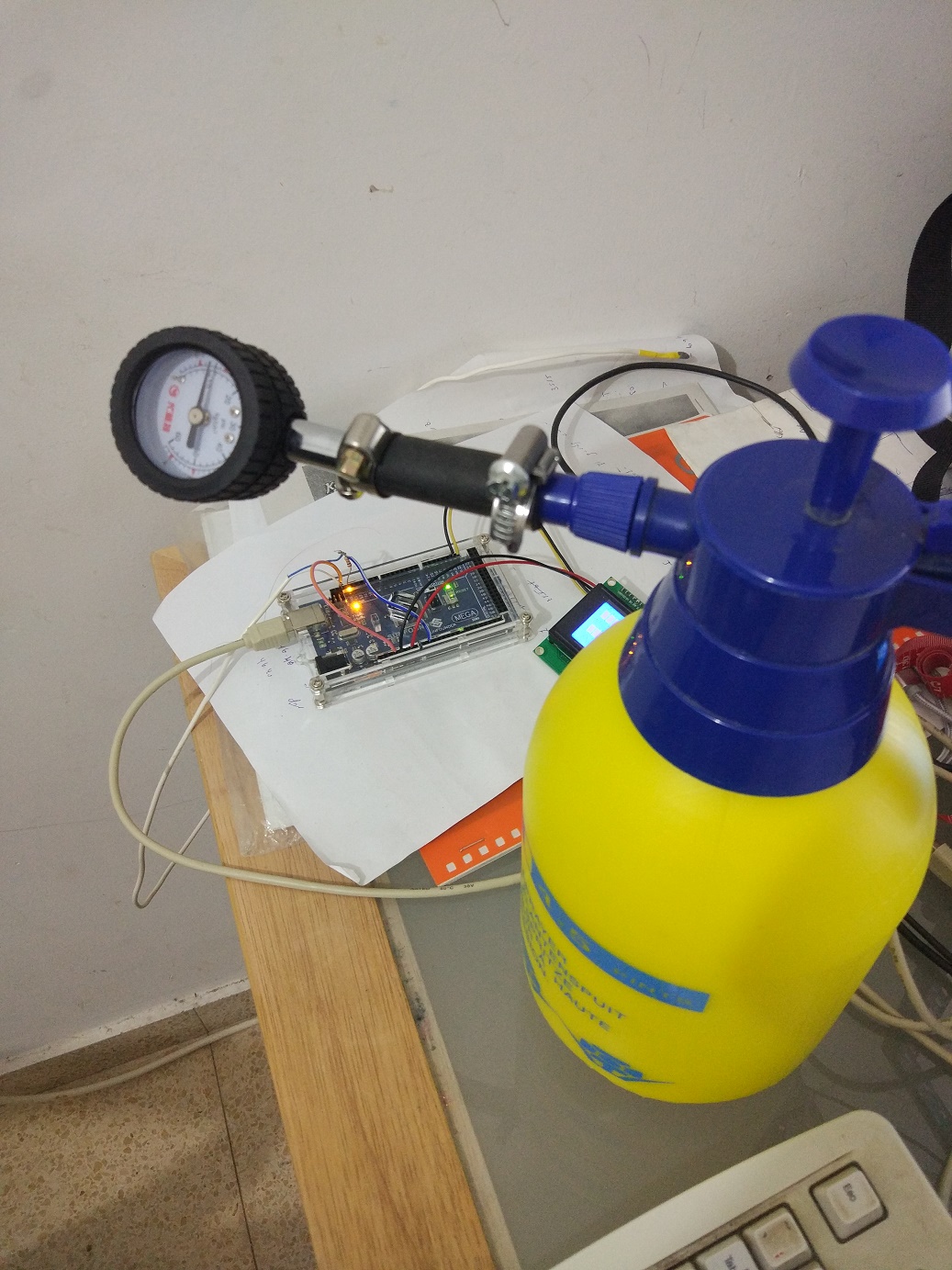

אז אימצתי רעיון של אחד הסינים שהדגים TPMS ביוטיוב, ובניתי "תא לחץ" ממרסס ידני קטן, והכנסתי את החישן פנימה.
עכשיו אפשר לשחק עם הלחץ והטמפ' בקלות בבית במזגן.
והכי חשוב, אני מאמין שפיצחתי את השידור של החישן (במקרה הזה, חישן אחורי ימני - RR).
קובץ מצורף 119871קובץ מצורף 119872
