2 תושבות בולמים , שתי נקודות אפשריות, סט קצר וסט ארוך יותר.
אין שימוש בבאמפ סטופ הידראולי מכיוון שהוא נחשב לבולם בפני עצמו , על פי התקנון ישנה הגבלה ל2 בולמים לכל גלגל.
יש נטייה לחורי הברגים להפוך לאווואלים , זה קורה לאחר תקופה ארוכה של פירוק והחזרה של הבולמים.
כדי למנוע זאת השתמשנו באומי קוזוברו מרותכים לתושבות עצמן.
מוטות ההברגה נועדו למרכז את התושבות בזמן הריתוך.
http://img.tapatalk.com/d/13/11/04/sasude4a.jpghttp://img.tapatalk.com/d/13/11/04/be2eparu.jpghttp://img.tapatalk.com/d/13/11/04/e6u5y6a8.jpg
בולמי oram על מתלה אחורי עם זווית אנטי ״דאיב״
נשלח מה iPhone שלי ע"י Tapatalk
תיקון קטן מרני דקל בעניין המושגים, זווית במשולשים הקדמיים נקראת "אנטי דאיב" בעוד מאחור היא נקראת "אנטי סקוואט".

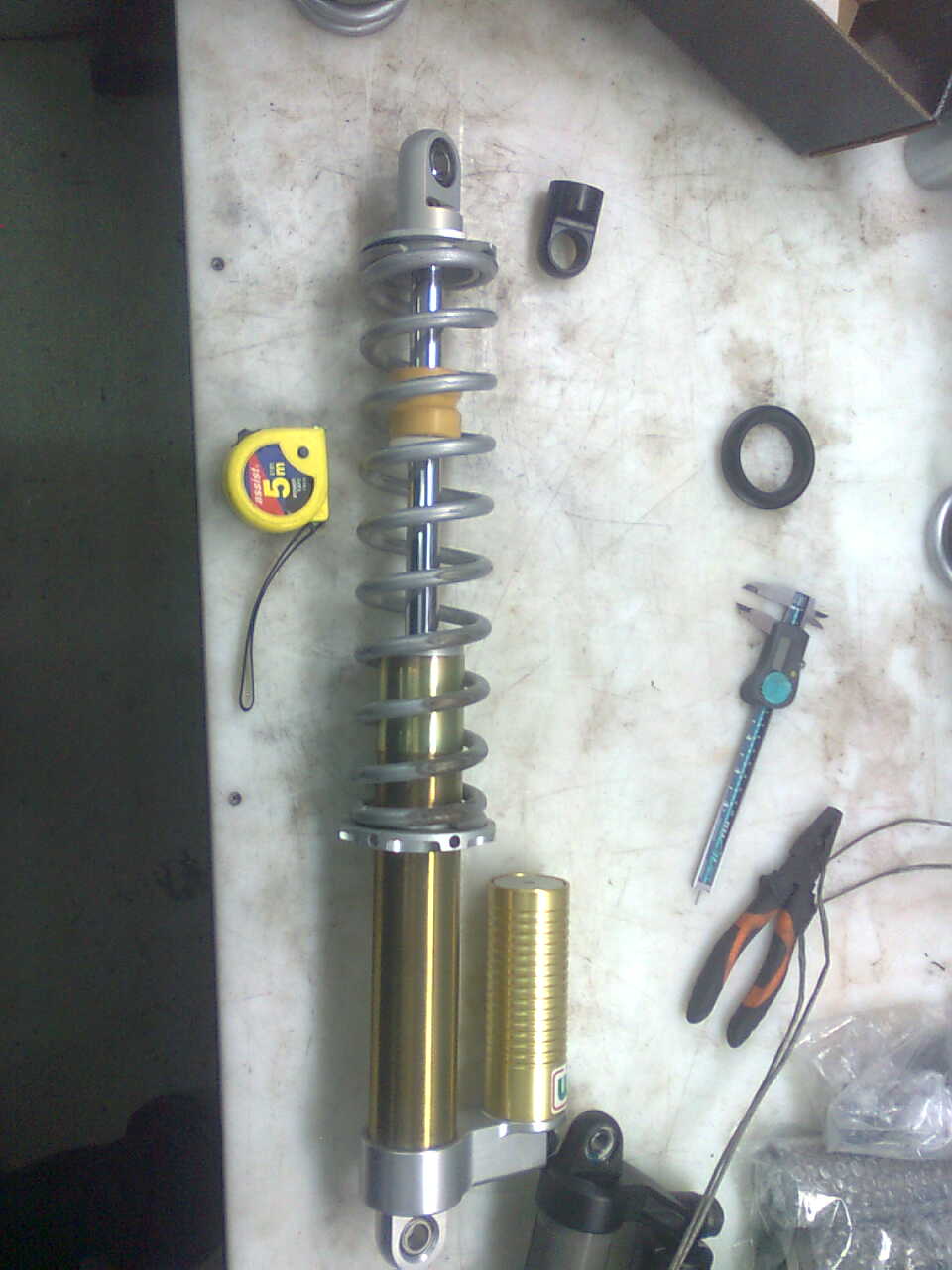

כרגע אין לנו מידע סופי מדויק של משקל הרכב אלה רק הערכה של תוכנת הסוליד (2000 ק"ג לרכב מזנק למרוץ עם נהג ונווט), כחלק מהזמנת הבולמים, "אורם מספקת גם את הקפיצים אך לפני שנזמין אותם ובכדי להעמיד את הרכב על 4 גלגלים ולבחון סט נוסף השתמשנו בניסיון הרב שיש ל"אוטבק טכנולוגיה" והרכבנו 8 קפיצי אייבח .
קובץ מצורף 81522

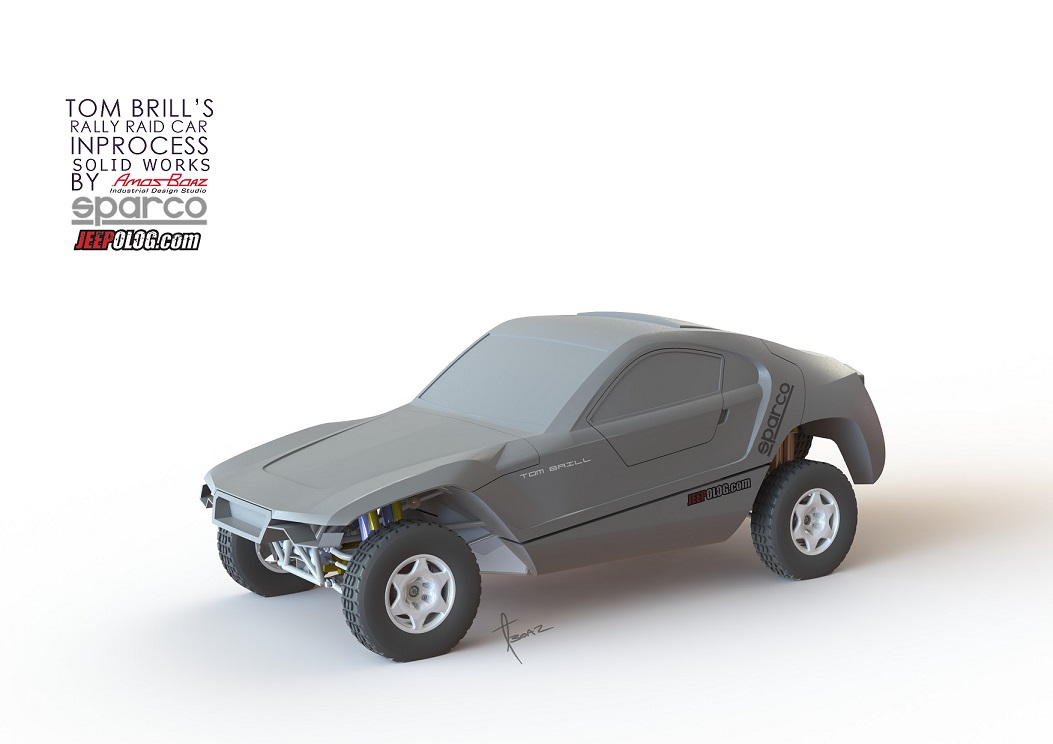

תחילת עבודה של עמוס על סוליד,
המטרה שלנו ביצור "הבודי" היא ליצור תבניות בCNC, בעלי המקצוע לא מדברים על מספרים לפני שאין להם מודל סוליד ביד .
התהליך שונה בתכלית מתכנון רגיל בסוליד ותצורת העבודה היא למעשה פיסול במחשב.
לקח קצת זמן לשכנע את עמוס לשחרר לי כמה תמונות גולמיות מתהליך העבודה ,הבחור לא מוציא מסמכים בתהליך עבודה שלא נראים טוב... בסוף הוא זרם...
חלק אחורי כמעט גמור, מתלים זרועות רדיוס,קויילאוברים, התמונות מיועדות למי שמעדיף תחת גדול.
נ.ב היינו שמחים להערות שאלות ודיונים בשרשור הזה, לא מפחדים מאלה שהיד קלה להם על המקלדת.
ANTI SQAT - אני שונא את צמד המילים האלה,גורמים לי לחשוב יותר מידי....אני כבר מעדיף תחת גדול במקום.ציטוט:
נכתב במקור על ידי Tom Bril
אגב,הבודי מהצד מדהים בעיני.
טל, גם אני .
הרבה התרגשות הייתה היום בסדנה של באז -(Bagaworks), הרכבנו את המתלים גילגלנו את הרכב החוצה ופשוט ישבנו ובהינו בו במשך 4 שעות.
כשברקע מתנגן Snowy White - Bird Of Paradise , ללא ספק היה רגע מרגש.
אם הזמן התחלנו לתכנן את השלבים הבאים ביצור למצב של ל"באגי" נוסע ללא חיפוי.
.
השראה תכנונית...
ועוד רינדור של עמוסקובץ מצורף 81595קובץ מצורף 81596
שאלה תכנונית...
זה משהו שאני התחבטתי בו בתכנון של מתלה - ואני לא בטוח מה התשובה הנכונה (אם בכלל)-
המשולש התחתון של המתלה, במיוחד בכלי עם גלגלים קטנים (מה לעשות, 32" זה קטן), קרוב מאוד לקרקע. למה להישאר עם משולש מתחת לציריה ולא להעלות את נקודת החיבור שלו יותר גבוה? בקדמי זה ברור, אבל במתלה האחורי..??
אסף.
רואים השראה לא רק בתחום העיצוב החיצוני...נכון ?
כמה סיבות שהם רלוונטיות לפרוייקט, קודם כל התפיסה הכללית של הפרויקט לגבי תצורת הרכב כמו בפיצ'ר המפורסם שלכם http://www.jeepolog.com/forums/conte...epolog-archive
אם לפי הגדרה "טרופי טראק" הוא למעשה רכב עבירות שמסוגל לנסוע מאוד מהר ובעקבות כך נוצר סדר העדיפויות כך אפשר להגדיר את הרכב הזה כ -מכונית ראלי, היא קודם כל צריכה לדעת לפנות טוב ולהיות כמה שיותר דינאמית , אחרי זה היא צריכה לדעת לטפל גם בתנאי שטח קצת יותר מורכבים לאורך זמן.
למה זה קשור למתלה?, מכיוון שהמטרה המרכזית הייתה להגיע למשקל נמוך ככל האפשר למשולש, 5.5 ק"ג קצת פחות ממשולש של פג'רו קינג מקורי.
לא הייתה בעיה לייצר משולש קל אף יותר מפחים אך פה נכנס עניין העלות.
אפשרות נוספת היא לכופף את הצינור ולחזק אותו, אז עולה המשקל.
יעילות היצור בזמן נתון ובאמצעים פשוטים יחסית עם ג'יג' נותנת פתרון מהיר שמניסיון מתפקד טוב גם אצל החברות הגדולות .
לשאלתך כן ללא ספק אני מעוניין "בקלירנס" כמה שיותר גדול ובמשקל כמה שיותר נמוך.
לא כל כך הבנתי את השאלה לגבי המתלה האחורי, בכל מקרה אצלנו בגלל זווית האנטי סקווארט במתלה האחורי החיבור הקדמי של המשולש עולה וזה כמובן נותן קלירנס..
שחר:
בדיוק מה שאתה אומר דווקא ההשראה הצורנית לא מגיע ממנו, הקונספט הצורני הוא "מכונית בתוך מכונית", או רובוטריק ונמר פומה.... עזוב...

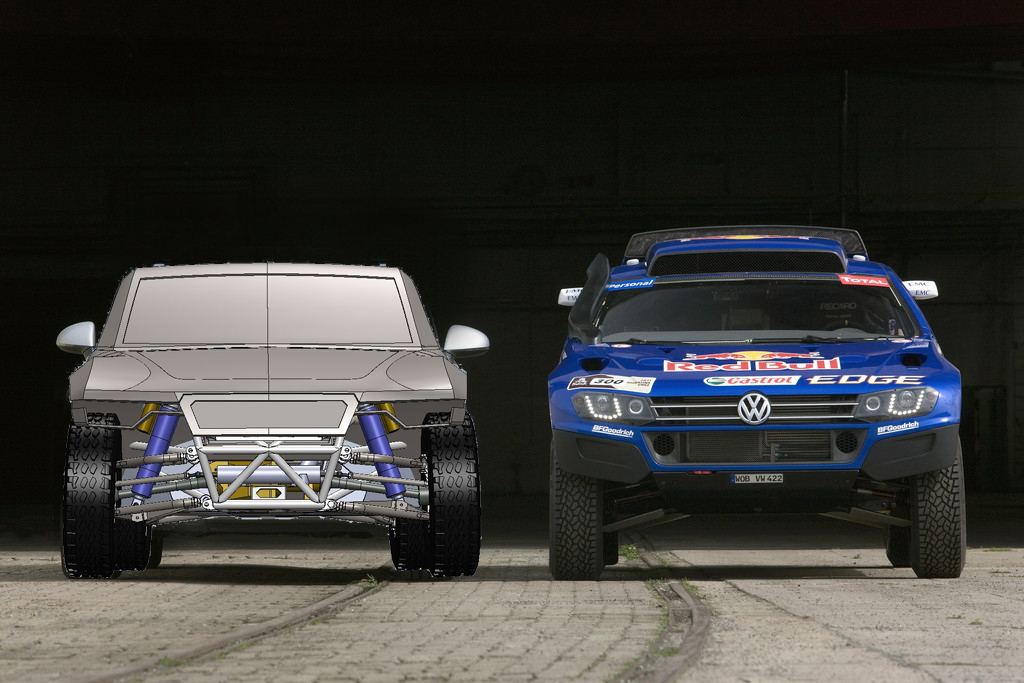

ההשראה היא קודם כל מהשלדות שיצא לנו לפגוש במרוצי הראלי השונים באירופה, הטוארג הכי מרשים מהבחינה הזאת מכיוון שהוא נמוך ומכלוליו דחוסים בתוך המבנה שלו
לכן גם המידות תואמות והמאמץ התכנוני להגיע לגובה ולשדה הראייה שלו.
אני משאיר לך לנחש מאיפה הגיע תכנון החלק האחורי.
אם הכוונה היא לנקודת החיבור בנאבה, אז כוחות צד גדולים מאוד של הגלגל על הנאבה....בכל זאת מדובר פה על ארנבת שבילים וסיבובים ולא על שפן סלעים.ציטוט:
נכתב במקור על ידי asafk
אם הכוונה להעלות את נקודות החיבור בשילדה ,יווצרו זויות מאוד חריפות של המשולשים כלפי מעלה,איפה יהיה מרכז הגלגול ?מה קורה עם מהלך הצירייה ? jacking בסיבוב...?
יש לך דוגמאות ?
דוגמה למשולש עליון "מורכב" של הלאנסר טי אחד מהדקאר האחרון.
טכניקות דומות בהחלט ניתן להגיע "לקלירנס" גדול יותר במשולש התחתון.
יהיה קצת קשה לנחש מאיפה התכנון...ראיתי את הקונספט הזה בעיקר ב מיצובישי "האנטרים" ארופאיים.....תן רמזים
זה ההימור שלי , כמובן המנוע מאחורה לא קשור אבל הקונספט !?
http://www.race-dezert.com/forum/sho...d-lots-of-cv-s
פרוייקט מגניב!, לא יצא לי לראות, יש הרבה דעות סביב מיקום הגלגלים, אנחנו בחרנו בסידור של המיני רייד שעדיף לנו מבחינת משקלים , התצורה הזאת למעשה מנחה את כל תצורת השלדה האחורית ומיכל הדלק.
נשלח מה iPhone שלי ע"י Tapatalk
אבן דרך.
http://www.youtube.com/watch?v=RBXTNAdvGKI
קובץ מצורף 81607
לא משנה כמה (מאות) שעות סיבסבתי את המודל, בחנתי את הפרופורציות, דמינתי את הרגע,
המבט הראשון ממרחק מספר מטרים על הפרא - פשוט השאיר אותי נפעם.
כן אני יודע. אני לא אוביקטיבי, אבל...
המכונה הזאת משדרת קומפקטיות בצורה שגם אלף תמונות לא יסבירו.
ארנבת שבילים אמרתם...:D
milestone, לאט לאט אני מבין את המושג הזה.
רק אחריו באמת מסתכלים על הפרק הבא במסע.
התכנון הוא לסגור את נושא הארגונומיה, משם לסידור הקוקפיט, בנית חיפוי פנימי מבודד והבאת הרכב למצב נסיעות מבחן ראשוניות עוד כשהשלדה אינה צבועה.
קרדיט גדול לבז על ייצור מכלולי המתלים בסטנדרט מחמיר ועם הרבה קארמה ומחשבה.
נקודת ההסתכלות שלו על הדרך לפתרון הבעיות, היא ההרצאה שלצערי לעולם לא תועבר בטכניון.
תודה למשה ואהוד מ"שובל" על מענה מהיר ולבבי לתיקוני כיפוף הצנרת.
תודה נוספת ל"אוטבק טכנולוגיות" על תמיכה בפרויקט ובפרט לדן על הרצון לסייע בכול עת.
תודה אחרונה לאדריכלי הפרויקט - איציק ותום בריל שנותנים לי את הזכות להיות חלק מהצוות הזה.
קובץ מצורף 81606
מהצוותים הטובים בארץ;).
עמית
יש לי דוגמאות.ציטוט:
נכתב במקור על ידי talw
למשל...
http://www.jeepolog.com/forums/showthread.php?t=69879
שם המשולש התחתון של המתלה הקדמי מחובר בקו אמצע הגלגל. במקרה של כלי 4X4 עם מתלה נפרד מאחור - הייתי מחבר את המשולשים (שיתפרקו לשתי זרועות) גם מאחור בגובה הזה.
ואני מנסה להבין למה לא.
ברור לי שכוחות הצד גדולים יותר על הנאבה, אבל זה דווקא משהו שקל לחזק, ובזול (גם מבחינת מחיר וגם מבחינת משקל). לעומת זאת כל סנטימטר של קלירנס חשוב בכלי על גלגלים קטנים.
אסף.
אתה צודק,מה שאתה רואה שם בדוגמא ,היה מטומטם אחד שלא מתפשר כמעט על כלום ,לפחות לא בהתחלה... הזמין אפרייטים/נאבות לא זולים בכלל מיצרן ידוע וייעודי בארה"ב ,אך עדיין יותר זולים מייצור תואם עצמי בארץ,עשויים מפלדת כרומולי 4130 ,קלים מאוד יחסית,CNC של הרבה שעות טובות מגוש שלם,חלק מאוד יפה ,אין בו שום פינה חדה...הכל עגול.
אני מבין את הכוונה שלך בפיצול הזרועות,בניה "זולה" של נאבה וזרועות תהיה כבדה יחסית לדעתי,אבל שווה לנסות,הריי לא מדובר פה על חלליות או לווינים למאדים.
בסופו של דבר זה עניין של השקעה כספית,תום הסביר את זה בעצמו.
אני בעצמי בעיצומו של תכנון של כלי עם גלגלים לא גדולים (33), ושם בעל המעה הגדיר שכל הזרועות מתחברות בקו אמצע הגלגל, בלי פשרה (באופן יותר ציורי. האיש שם ארגז תנובה על הרצפה ואמר שכל הכלי חייב לעבור מעליו). אז זה דורש מחשבה, אבל אפשרי. ובהחלט - יש לזה מחיר.
מעניין אותי אם כאן גובה חיבור המשולשים נעשה מתוך מחשבה על זה.
