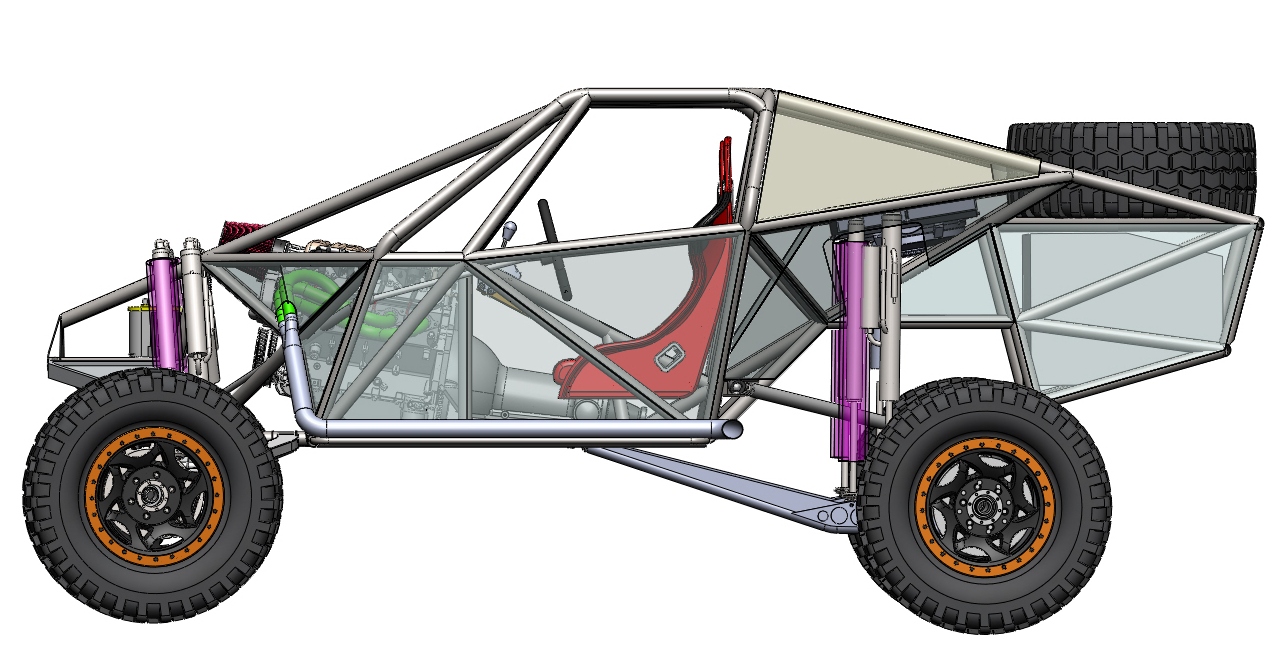

נמרוד הבעיה עם הצינורות הללו היא שהם מכערים את הרכב מאד. תסתכל על התמונה הזאת ותנסה לדמיין את הרכב בלעדיהם, הוא יהיה מדהים. בעצם למה שלא תיתן לנו תמונה כזאת מהתוכנה ?! http://www.jeepolog.com/forums/attac...5&d=1371062379
Printable View
נמרוד הבעיה עם הצינורות הללו היא שהם מכערים את הרכב מאד. תסתכל על התמונה הזאת ותנסה לדמיין את הרכב בלעדיהם, הוא יהיה מדהים. בעצם למה שלא תיתן לנו תמונה כזאת מהתוכנה ?! http://www.jeepolog.com/forums/attac...5&d=1371062379
קטונתי,אבל את כל הזרימות הלא מסודרות אנחנו עצמינו גורמים עם בנייה וחיפויים שלא מתחשבים כלכך בדינמיקה של זרימת האוויר לרכב(מסביבו ולתוכו) וממנו.ציטוט:
נכתב במקור על ידי נמרוד
זה כנראה נושא מתוסבך על גבול של חפירות אין סופיות ,אך אנו מייצרים אזורים בעלי לחץ גבוה ומצד שני אזורים בעל תת לחץ,ואם לא לבלבל את המח יותר מדי אז האידאלי זה לחשוף את פני הרדיאטור ללחץ גבוה ואת האחוריים שלו לתעל לתת לחץ(משהו צריך לקבל את הלחץ הזה מצד שני כי אחרת אין טעם,בזבוז אנרגיה),וכל זאת כמובן מבלי לייצר קירות אווירודנמיים שיפגעו בגרר הכללי של הרכב במהירויות "הגבוהות".
לגבי הצינורות ,כן ,תן לנו תמונות בלי.
קודם כול תכנון מרשים !!
*הדבר הראשון שתפס את עייני הוא הצינור בעריסה של מיכל הדלק , שלדעתי עדיף והיה מחובר לצומת הקרובה ( מסומן באדום )

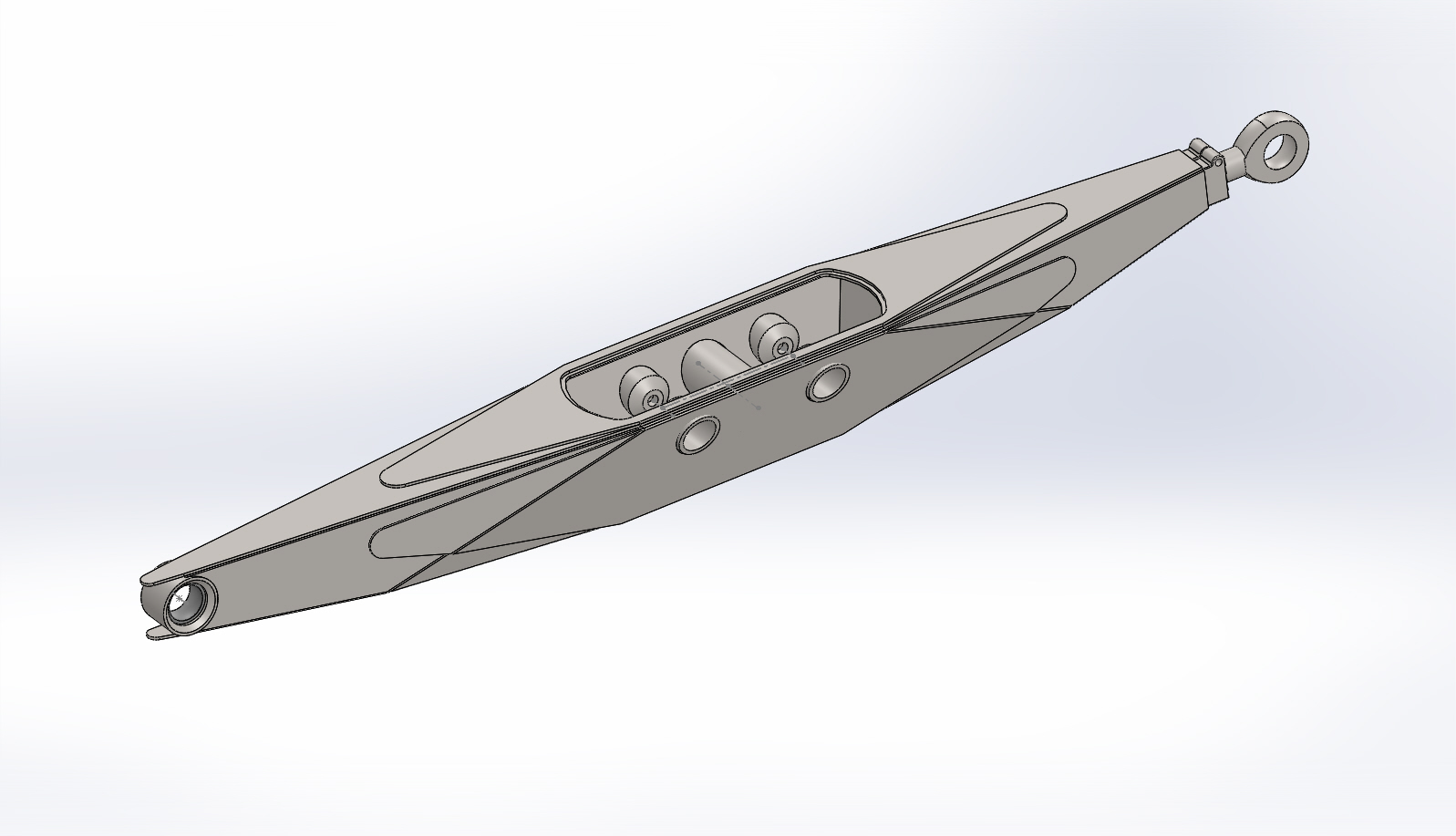

*את הזרועות האחוריות לא היה עדיף לבנות מקופסת ליזרים עם מזבחים פנימים ? ( מצורף תכנון שפעם עשיתי, עם תרצה גם קובץ סוליד )
*חנן יופי זה ענין של טעם - דוקא התכנון הנוכחי לדעתי יפה מאוד ויוצא דופן ( במובן החיובי !)
*עם אני לא טועה ראדיאטור שוכב מאוד מקובל בתיכנון טרפיטראקס - לדעתי מה שעובד שם יעבוד גם פה
אני לא יודע מאיפה הבאת את התמונה האמצעית ,אך רואים יפה מאוד את הרדיאטור הראשי שוכב מופנה בחלקו האחורי לאיזור תת לחץ בזרימה חיצונית של הרכב.
דוגמא יפה מאוד.
רק לא לשכוח את המגבלות בספורט המוטורי הישראלי לגבי גובה ומרחק מקו החגורות בכיסאות....
מפה http://www.race-dezert.com/forum/sho...l-Potential-TT
לא נשכח ולא נסלח !! ( על החוק כמובן )
אין בעייה לסדר מודלים בלי המוטות הקדמיים שמפריעים, ועם מיקומי רדיאטור שונים. אבל רק שבוע הבא אני אמצע זמן לחזור לסוליד. אני בטח לא ממהר לשום מקום. תודה לכם על הדיון.
מורן - אני די מרוצה מהזרועות האחוריות כמו שבנינו בפרויקט סרטינה, הן פשוטות לייצור, ועושות את העבודה. בטח לרכב קטן וקל עוד יותר. צינור עם דופן עבה (5מ"מ) שני אינסרטים חרוטים ומוברזים למיסבי קצה גדולים, ופחים בעובי 6 ו3 מ"מ שמשלימים את המבנה.
קובץ מצורף 76340
רק שזה שוקל הרבה.
קובץ מצורף 76348בקצת יותר קל ניתן לבנות זרועות חזקות ויפות מאד כמו בפרויקט שאנחנו מבצעים כעת
אפוך גוטה אפוך , בחלקים כאלו הפח עדיף על מה שעשיתם בסרטינה בכל פרמטר .ציטוט:
נכתב במקור על ידי נמרוד
עידו
אז בואו נרחיב את הדיון.
השיטה עם הצינור והפחים החתוכים זולה ופשוטה יותר לביצוע (באנגים בחריטה בלבד, פחות ריתוך, פחות חיתוכי לייזר).
לזרוע בצורת "קאנו" מפחים חתוכים לעומת זאת אני רואה יתרון בהיבט של מרווח גחון, כי אין 45 או 50 מ"מ קוטר צינור מתחת לאוזן של הבולם.
מבחינת משקל אני לא רואה יתרון עקרוני לזה על פני זה.
אגב, אורך הזרועות המתוכננות 1,400 מ"מ (עין לעין) והמשקל כ-15 ק"ג לזרוע כולל שני מיסבי קצה.
לא כתבת איפשהו שהFIA הכניסו תקנה שאומרת שהמרחק של המרכז גלגל לא יעלה מעל מטר או משהו כזה מהמושב או קשת מרכזית? משהו שנועד לסרס את כל הTT שהתחילו להשתתף? אני זוכר שהיה על זה איזה דיון.
אכן ציינתי שיש מגבלה שצריך לשים אליה לב ברכב T1. בשרשור הזה, עמוד אחד למעלה. אבל הפרשנות עם הסירוס, זה מקורי שלך, לא קשור אלי.ציטוט:
נכתב במקור על ידי lizard
רק בT1? מה זה אומר בעצם? איזה רכבים לא מוגבלים בזה אבל עדיין יכולים להתחרות במרוצים בתקן fia?
בFIA כל רכב בבניה עצמית הוא T1.
בארץ יש את הקטגוריה הפתוחה ובה אתה לא מוגבל בהיבט הזה.
תקרא את התקנות הטכניות.
בסופו של יום זו כולה זרוע שיש לה אורך נתון בין שני הקצוות וצריכה להחזיק כוח כפיפה נתון כך שזה חלק לא מסובך בכלל משום אספקט .ציטוט:
נכתב במקור על ידי נמרוד
מבחינת מחיר יש מצב שאתה צודק אבל :
1. זה לא אומר שכמות הפלדה המושקעת בחלק נמצאת במקומות האידאליים כך שיחס כוח משקל הזרוע הזו נחותה .
2. עלות תועלת נמוכה ( בגלל סעיף 1 )
3. אין לזה שום היתרון משקלי על זרוע מפח נטו
4.אין לשיטה זו שום היתרון של פשטות יצור יותר משיטה אחרת .
5. זה מכוער ברמות מטורפת ולי אישית יש בעיה קשה עם חלקים מכוערים .
עידו
בהתחשב בעובדה שאין באמת מרוצים בארץ אז אם כבר בונים רכב לתחרויות בחצי מליון שקל, הייתי אומר שצריך לבנות אותו על פי תקן FIA בלבד על מנת שיהיה אפשרי להתחרות בחו"ל.
גם אני לא מסכים איתך ברוב ההיבטים. לדעתי מבנה כזה מפח יכול להכיל גם כן באנגים בחריטה בלבד, ואני בכלל לא בטוח שידרשו יותר ריתוכים. יש לך שם ריתוך לכל אורך הצינור בשני הצדדים שלו, זה הרבה מטראז'.ציטוט:
נכתב במקור על ידי נמרוד
כן ידרשו יותר חלקים על מנת לאפשר חיזוקים פנימיים; מדובר על ארבע עד שש חלקים יותר ממה שיש לך בתכנון הזה לכל היותר. זה לא יסבך את הג'יג לריתוך, כי עדיין יש רק 3 נקודות קריטיות - החיבורים בקצוות והחיבור באמצע.
חיתוכי הלייזר יהיו יותר יקרים מבתכנון שלך, כי יהיו הרבה יותר חיתוכים (כמובן). יחד עם זאת זו טכנולוגיה זולה ביותר בימינו, ההפרש יהיה זניח עד לא קיים בהשוואה למחיר החומר של הצינור +הכיפוף. סה"כ ההפרש בין התכנונים מבחינת עלות יהיה, לדעתי, זניח ביותר.
כל השיקולים הר"מ צריכים להיות משניים לדעתי, כי ההפרשים קטנים. מדובר על המתלה, שזה בדיוק הנקודה בה אתה רוצה לחסוך כל ק"ג שאתה יכול. בהערכה גסה יש לך משקל מיותר של בין 1/3 ל1/4 ממשקל הצינור שם, מספר שאני מעריך שנע בין 2-3 ק"ג לזרוע. זה לא זניח. הפרש עלויות של 200 או 300 שקל לזרוע כן זניח.
נמרוד בכלל הגיע הזמן שתפנים שאתה מתכנן עם מחשב אבל חושב על יצור עם דיסק ואלקטרודה :D
עידו
נראה לך אלקטרודה?ציטוט:
נכתב במקור על ידי עידו לוריה
יש לו סוחוי (או מיג...)
זה לא מה יש , זה צורת חשיבה .
עידו
