פרוייקט בניית חיפושית באחה

אם הבנתי אותך נכון, אתה מתכוון לכך ששתי הרגליים לא מקבילות במבט מהצד, ולמרות שהן מקבילות במבט מהחזית.

טוב, אז זה פרק מספר 2 בכיפוף.....:cool: ועל זה יש תוספת מחיר :p

הענין הוא שאתה חייב לדאוג שהמישור עליו נמצאת הקשת ועליו מבוצעים הכיפופים יהיה אחד, כלומר - שלא יקרה מצב שבו הכיפוף הראשון מבוצע ואחר כך, כשאתה משחרר את הצינור מהמכופפת ורוצה לבצע את הכיפוף השני, הכיפוף יהיה על מישור אחר.

אם זה מה שקורה, אז הקשת נראית נהדר במבט חזיתי(כשאתה מסתכל כאילו מול הרכב ולא מהצד שלו), אבל כאשר אתה מסתכל במבט צד, כלומר כאילו אתה מביט מצידו של הרכב, הרגליים לא מקבילות.

כאן יש כל מיני טכניקות, כולל ענין הפלס שהזכרת, אבל הן פחות יעילות. טיפ מנסיון אישי - הכי טוב למדוד את המרחק של הצינור מהרצפה, בהנחה שהמכופפת מונחת על משטח ישר והיא מפולסת, לפי הנוהל הבא:

1. אתה מודד את המרחק של הצינור מהרצפה כשהוא נעול במכופפת, לפני הכיפוף. תמדוד מרחק משני צידי הצינור לודא שהצינור אכן מאוזן ומקביל לקרקע.

2. אז תבצע את הכיפוף הראשון.

3. תניח את הצינור במכופפת לקראת הכיפוף השני ותסגור אותו שלא יזוז, כמעט בנעילה.

4. תבצע שוב מדידות שבהן תודא שהצינור בכל קצותיו וחלקיו מקביל לקרקע, כלומר שהמרחק מהרצפה לצינור זהה בכל הנקודות, ובעיקר בקצה של הצינור בצד שכבר כופפת. אפשר גם להכין מראש מוטות/קרשים או כל דבר אחר שיהיה בגובה שבין הרצפה לבין הצינור במכופפת, ואותו תוכל להציב מתחת לצינור שכופף. זה ישמור לך על המידה הנכונה כשאתה מתחיל את הכיפוף.

5. כשהמידות זהות, תנעל את המכופפת לקראת הכיפוף, תודא שוב מרחקים, ואז תתן את הכיפוף השני.

6. עוד טיפ קטן - גם אם יש לך על המכופפת מד מעלות, תודא שאתה מודד את המרחק של יציאת הבוכנה בכיפוף הראשון, וכשאתה מבצע את הכיפוף השני, תודא שהבוכנה יצאה בדיוק את אותו המרחק. זאת מדידה יותר מדוייקת מכל מדידה אחרת.

ספר לנו איך מתקדמת העבודה המעשית בקורס הכיפוף שלנו...8-)

אחח ברוך מה אני ההיתי עושה בלעדייך???:confused:
ממש קורס למכופף!!
אני עוד מעט מתחיל את העבודה על הקשת הראשית, אני אדאג שהמכופת תעמוד ישר ואז אני ימדוד את המרחקים מהצינור לרצפה..
(נו העברית של משתפרת?):p
תודה על העזרה
ארי.

כמה עידכונים,

הקשת הראשית מוכנה..אחרי תיסכולים רבים אבל היא מוכנה.. שוב קובי וברוך תודה!

מחר אני מתחיל את הקשתות צד שעולות מהבסיס של הריצפה לאורך הקוו של הדלת ועד הקשת הראשית.

שאלה לגבי הכסאות, מה הגובה הנחוץ בשביל התושבות?

ארי.

אהלן ארי

אני לא בטוח שיש תקן לגובה התושבות, מה שצריך לעניין אותך זה תנוחת הישיבה, שהיא עניין די סובייקטיבי, וכמובן מרחק הראש מהקשת העליונה. קח בחשבון, שכמה שתנמיך את התושבת תצטרך גם למשוך את הכסא אחורה יותר כדי לאפשר יישור של הרגליים, למרות שלדעתי אמור להיות לך מספיק מקום לצורך העניין.






קובי

ארי שלום

אין טעם לבצע כל דבר פעמיים :), כל הנתונים שאתה צריך קיימים וזמינים.

תעצור לשנייה תתכנן קצת מראש, תוריד את התקנון (הכל רשום בו בצורה מאוד מסודרת) ואם אתה עדיין אתה צריך עזרה בתכנון בכלוב תרים טלפון. (תבקש מחנן את הנייד שלי)

שבת שלום לכולם,

יש לי כמה שאלות.
1. האם הקשתות צד צריכות להגיע ל90 מעלות אם הקשת הראשית?
2. האם ניתן למקם את הקשתות צד (אלו שהולכים לפי קוו הדלת) בזווית בשביל לתת יותר מרווח ראש?
3. זאת שאלה לתקנוניסטים שבינינו (אסף ,נמרוד ומי שיכול לתת עצה בטוחה :rolleyes: ) אני מצרף תמונה של כלוב של בחור מארה"ב שבנה חיפושית באחה. האם זה כלוב תיקני?
4. הם ניתן למקם את הכסאות אחד לפני השני?

תודה לעונים

ארי.

שלום לכולם,

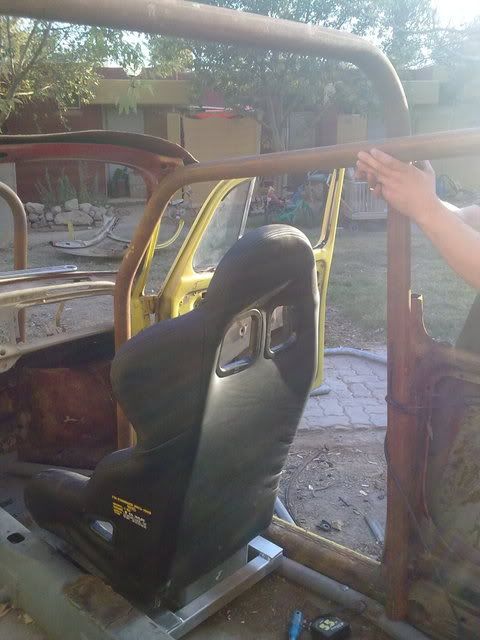

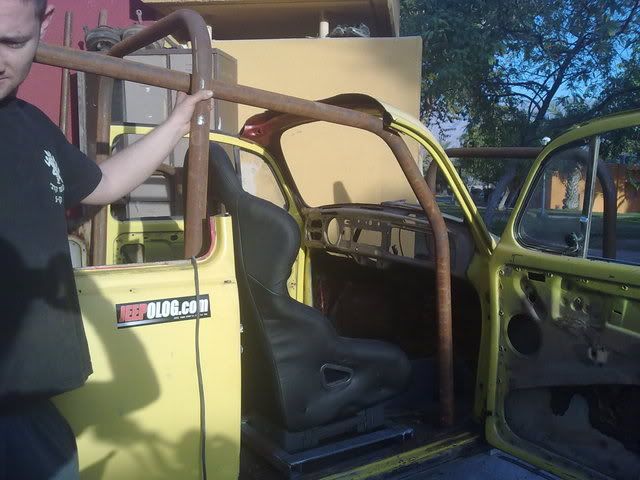

היום כופפתי את הקשתות צד שלי, האם אפשר לבנות את הקשתות אם טיפה אלכסון לעבר הקשת הראשית?
אני מצרף כמה תמונות.

http://i642.photobucket.com/albums/u...g?t=1261837634


http://i642.photobucket.com/albums/u...g?t=1261837690


http://i642.photobucket.com/albums/u...g?t=1261837832



שבוע טוב
ארי.

ציטוט:

---

נכתב במקור על ידי freeline

שלום לכולם,

היום כופפתי את הקשתות צד שלי, האם אפשר לבנות את הקשתות אם טיפה אלכסון לעבר הקשת הראשית?

---

1. כן.

2. למה הראשית כל כך גבוהה? אפילו שאתה מתכנן לקצר אותה, הסדר לא נכון - קודם קובעים את הראשית ותופסים בפיקים ואז מכופפים את הצדדיות לפי המידות.

3. לא נורא. תקבע בדיוק איפה הראשית תעמוד, ואז תחבר אליה את הצדדיות.

4. קשתות הצד יצטרכו להתחבר פחות או יותר למרכז הכיפוף של הקשת הראשית, ואפילו עדיף לכיוון הקו העליון של הראשית.יש לך שם משחק לפי התקנון של כ 10 ס"מ לכל צד.

5. הרגל של הצדדית לא חייבת לרדת אנכית לגמרי - יכולה להיות לה זוית כלשהי.

אני מקווה שאתה לא מרתך כשהמושבים היפים האלה נמצאים במקום.

ציטוט:

---

נכתב במקור על ידי חנן גולומבק

אני מקווה שאתה לא מרתך כשהמושבים היפים האלה נמצאים במקום.

---

היי חנן,
נראה לך?? זה הדבר הכי יקר לי בחיים:cool:

ציטוט:

---

נכתב במקור על ידי הצפרדע

1. למה הראשית כל כך גבוהה?

---

היי ברוך,

הסיבה לכך שהקשת הראשית כל כך גבוה היא אתה :rolleyes:....הצעת לי להוסיף עוד קצת לרגליים לטובת משחק הגובה וכמו ילד טוב ירושלים כך עשיתי.


ארי.

כן, אבל בשביל שיהיה לך עודף שתוכל לחתוך אותו על מנת לקבל את הקשת בגובה שתרצה.....

תחתוך כבר את שתי הרגליים באופן שהקשת תהיה בגובה של בערך 20 ס"מ מעל הכסאות ותתפוס בפיקים, ואז תוכל לראות היכן בדיוק יתחברו קשתות הצד.

איזה קליינט קשה אתה :cool:.

שלום ברוך,

אם כבר העלת את הנושא...איזה מרווח ראש אתה מציע?
אני חשבתי על משהו כמו 15 ל20 ס"מ.

ארי.

אם אני זוכר נכון (ואתה חייב לבדוק את זה) המרווח המינימאלי הוא 9 ס"מ ממרכז הקסדה כשהנהג/נווט יושבים רתומים בכיסא.
שים קסדה על הראש, שב על הכיסא ותראה מה הגובה שלך. על זה תוסיף איזה 10-12 ס"מ. (מינימום 9ס"מ)

ארי ! לא בערך ולא נדמה לי ! תבדוק בדיוק מה כתוב בתקנון. כנס לאתר של העמותה זה מופיע שם בתקנון הטכני.

או שאולי בא לך לחתוך ולכופף עוד פעם !?

היי חנן,

מי כמוך יודע שאני לא רוצה לכופף שוב את הקשת הזאת.
יש לי את התקנון בלפחות 5 עותקים בבית, ואני מצוטט סעיף 18.3.2.5 "הגובה החופשי המינימלי מתחת לצינור הקשת יהיה 900 מ"מ אשר ימדדו בניצב מתחתית מושב הנהג במצב "לא מעוך""

אז כמובן שבדקתי ושוב בדקתי :cool:.


ארי.

אם כבר לבנות חיפושית
http://www.youtube.com/watch?v=twocy...om=PL&index=39

ציטוט:

---

נכתב במקור על ידי התייש

אם כבר לבנות חיפושית

---

היי,

זה לא נקרא חיפושית. זה monstertruck עם חיפויי של חיפושית:cool:

ארי.

ציטוט:

---

נכתב במקור על ידי freeline

היי חנן,

מי כמוך יודע שאני לא רוצה לכופף שוב את הקשת הזאת.
יש לי את התקנון בלפחות 5 עותקים בבית, ואני מצוטט סעיף 18.3.2.5 "הגובה החופשי המינימלי מתחת לצינור הקשת יהיה 900 מ"מ אשר ימדדו בניצב מתחתית מושב הנהג במצב "לא מעוך""

אז כמובן שבדקתי ושוב בדקתי :cool:.


ארי.

---

ומה יצא הגובה מעל הקסדה ?

היי חנן,

היום הזמנתי מפיטסוט תושבות לכסאות, בעזרת התושבות האלו ניתן ''לשחק'' אם גובה הכסא. אז אני בנתיים לא חותך את הקשת לגובה הרצויי עד שהתושבות יגיעו ( הכל ביידים של סביון עכשיו (: ) ברגע שהתושבות יגיעו אני אדע את גובה הכסא. גובה הכסא בלי התושבות הוא 80 ס''מ.

ארי.

שלום לכולם,

אחרי הפסקה קצרה ולימודים (מכונאות רכב :cool: ) חוזרים לעבודה!

אני מחפש ברגים לחבר את התושבות לכסאות שלי. זה בורג M8 באורך של 50 מ"מ, עברתי בכל בית עסק באילת שמחזיק ברגים ועדיין לא מצאתי את האורך הרצויי:-x...
האם יש לכם רעיון איפה אפשר למצוא גם במרכז זה בסדר.

עוד דבר זה המיכל דלק, יש למישהו הצעות למי אני יכל פנות שיבנה לי את המיכל?


תודה
ארי.

ארי עם תרצה אוכל לשלוח לך ברגים עם חנן ,וגם לבנות לך את מיכל הדלק .
עידו

היי עידו,

אני ישמח ;), איפה אתה יושב? אולי אני יכל להגיע אליך לביקור....

השארתי לך ה.פ

ארי.

עידכון קצר אבל חשוב,

לבסוף הצלחתי לאתר ברגים מ"מטרסו" אחלה מקום הם בכתובת הרצל 154 ת"א

אני מקווה שעכשיו נוכל סוף סוף להתחיל אם הכלוב
עידכונים בהמשך....

ארי.

שלום לכולם...

היום הרכבתי את התושבות לכסא ;) ( תודה סביון על העזרה...)

את הכסא אני יקבע בעזרת פלח שנרתך לשלדה, באותו פלח אני יקדח מספר חורים כך נוכל לשנות את מיקום הכסא אחורה וקדימה.

מחר אני כבר אתחיל אם הקשת הראשית וקשתות צד.

אני מעלה כמה תמונות של התושבות והפלח, אם יש הצעות/ הערות תרגישו חופשי....

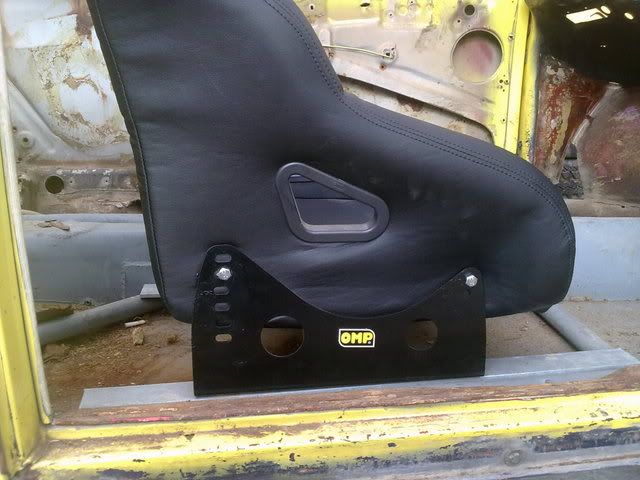

מבט מהצד.
[
http://i642.photobucket.com/albums/u...g?t=1265295108

מבט מאחורה.

http://i642.photobucket.com/albums/u...g?t=1265295556

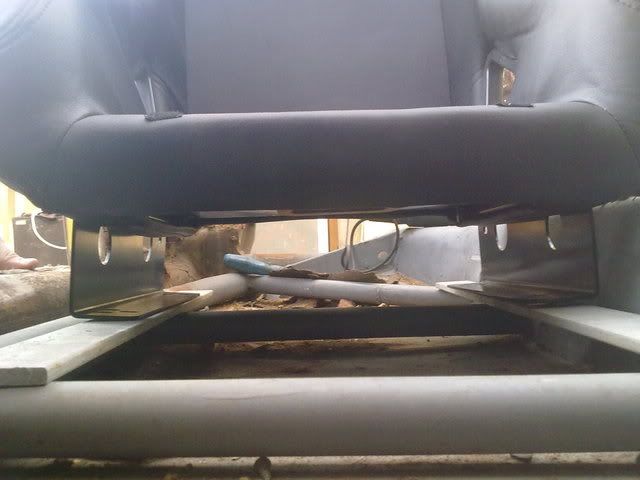

מבט מחלקו התחתון של הכסא.

http://i642.photobucket.com/albums/u...g?t=1265295653




ארי.

ארי עדיף במקום הפלח זוויתן ( ברזל זווית )יותר חזק לכפיפה , וזה חשוב למה אתה יושב על זה.
עידו

היי עידו,

לא ממש הבנתי אותך, למה אתה מתכוון ?

ארי.

אם במקום הפלח שעליו הכיסא יושב תשים ברזל זוית, הקיבוע יהיה יותר חזק .
פלח שטוח יכול לשאת פחות עומס מאשר ברזל זווית .

ארי לזה התכוונתי אבל עם פינוי לצינורת ריצפה במקומת הנכונים , עם צריך אז אפשר גם אפוך כדי להגיע לברגים.
http://www.jeepolog.com/forums/attac...1&d=1265309538
עידו

עידו,

אם אני משתמש בזוויתן זה אומר שאני צריך לחתוך את הצינור כדי להשקיע את הברזל?

ארי.
