פרויקט בהמשכים -סוזוקי סמוראי ארוך 1988 - suzuki Samurai Lwb1988

אתן לך דוגמא מה לחפש.
בספר רכב המקורי של טויוטה יש שני ערכים להידוק מיסבים:
1. נתוני מקור מומנט סגירה כשהכל חדש.
2. בדיקת הצלבה אחרי ההידוק עם ״משקל דגים״ כדי לוודא שלמרות בלאי, אתה עדיין בטווח הידוק הנכון.
זה נתון לכל מיסב ברכב.
מיסבי גלגל יותר רגישים להידוק יתר מבחינת בלאי, והידוק חסר יגרום לבעיות בלימה, ולפעמים גם להיגוי.

ברכב. ותיק כמו שלנו (סמוראי ישן, היילקס בן 25), אני מהדק עד הסוף, ואז פותח שמינית סיבוב, ובודק עם המשקל דגים, ומתקן לפי הצורך בהתאם לטווח של הספר (סוגר או פותח).

מיסבי הגלגל המקוריים בהיילקס בהידוק נכון החזיקו מעל 450k קמ.

משהו לא מסתדר לי עם העומס שאתה מתאר שיוצרים אומי הנאבה.
הדבר היחיד שאמור להעמיס על המיסב הוא האום הגדול.

מצד שני אני לא מכיר את המבנה של הסרן של הסמוראי אז אולי אני מדבר שטויות.
למישהו יש כאן הארות?
וגם,
יתכן שחסר שם איזה אטם שאמור לתת עוד גובה?

גם אני לא הבנתי, מסכים מה שאיל כתב [emoji3516].
וגם, לא מכיר את הסרן הספציפי.



Sent from my SM-J710F using Tapatalk

ציטוט:

---

נכתב במקור על ידי איל מ

משהו לא מסתדר לי עם העומס שאתה מתאר שיוצרים אומי הנאבה.
הדבר היחיד שאמור להעמיס על המיסב הוא האום הגדול.

מצד שני אני לא מכיר את המבנה של הסרן של הסמוראי אז אולי אני מדבר שטויות.
למישהו יש כאן הארות?
וגם,
יתכן שחסר שם איזה אטם שאמור לתת עוד גובה?

---

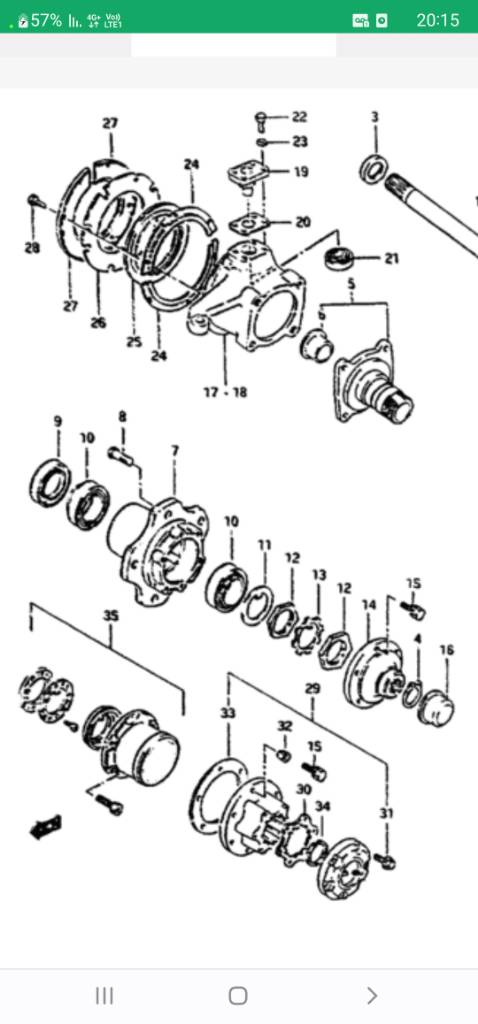

בסמוראי יש שני אומים על הנאבה אחד כלפי הלוקר ואחד כלפי פנים הסרך והספינדל.
מה שקורא,זה שהאומים הגדולים של הנאבה/צרייה אפשר להגיד יוצרים מעין מעיכה שמושיבה הכל בלחץ ברגע שזה סגור חזק מדי זה הופך לכמו סנדווית שמונע מהמייסב את הטווח תנועה ורק יוצר חיכוך ש"שותה" את הגריזקובץ מצורף 142695

Sent from my SM-S908E using Tapatalk

אוקי, אז לא הבנתי אותך נכון בפעם הראשונה. בסדר.

ציטוט:

---

נכתב במקור על ידי איל מ

משהו לא מסתדר לי עם העומס שאתה מתאר שיוצרים אומי הנאבה.
הדבר היחיד שאמור להעמיס על המיסב הוא האום הגדול

---

האום שסוגר את מיסבי הגלגל.
סרן סמוראי מאד דומה לסרן טויוטה, ושיטת הידוק מיסב זה לא משהו ייחודי למותג רכב.

ציטוט:

---

נכתב במקור על ידי ד ו ר ו ן

אתן לך דוגמא מה לחפש.
בספר רכב המקורי של טויוטה יש שני ערכים להידוק מיסבים:
1. נתוני מקור מומנט סגירה כשהכל חדש.
2. בדיקת הצלבה אחרי ההידוק עם ״משקל דגים״ כדי לוודא שלמרות בלאי, אתה עדיין בטווח הידוק הנכון.
זה נתון לכל מיסב ברכב.
מיסבי גלגל יותר רגישים להידוק יתר מבחינת בלאי, והידוק חסר יגרום לבעיות בלימה, ולפעמים גם להיגוי.

ברכב. ותיק כמו שלנו (סמוראי ישן, היילקס בן 25), אני מהדק עד הסוף, ואז פותח שמינית סיבוב, ובודק עם המשקל דגים, ומתקן לפי הצורך בהתאם לטווח של הספר (סוגר או פותח).

מיסבי הגלגל המקוריים בהיילקס בהידוק נכון החזיקו מעל 450k קמ.

---

פצצה

אנסה[emoji108]

Sent from my SM-S908E using Tapatalk

חשוב מאוד שלטבורי הגלגלים יהיה חופש כאשר הטבור קר.
זה יאפשר להם להגיע לחופש אפס כשהם חמים. בניגוד למיסבי קינגפין שעליהם יש עומס קדם.

השיטה המקובלת היא סגירה למומנט גדול שסוגר את כל הדיסקיות, ופתיחה קצת, סגירה חוזרת למומנט קטן, ואז נעילה.

הערכים שונים לפי גודל המיסב ולא לפי עומס גודל גלגל בלאי וכו'.

אסף.

ציטוט:

---

נכתב במקור על ידי asafk

חשוב מאוד שלטבורי הגלגלים יהיה חופש כאשר הטבור קר.
זה יאפשר להם להגיע לחופש אפס כשהם חמים. בניגוד למיסבי קינגפין שעליהם יש עומס קדם.

השיטה המקובלת היא סגירה למומנט גדול שסוגר את כל הדיסקיות, ופתיחה קצת, סגירה חוזרת למומנט קטן, ואז נעילה.

הערכים שונים לפי גודל המיסב ולא לפי עומס גודל גלגל בלאי וכו'.

אסף.

---

תודה אסף[emoji123][emoji108]

Sent from my SM-S908E using Tapatalk

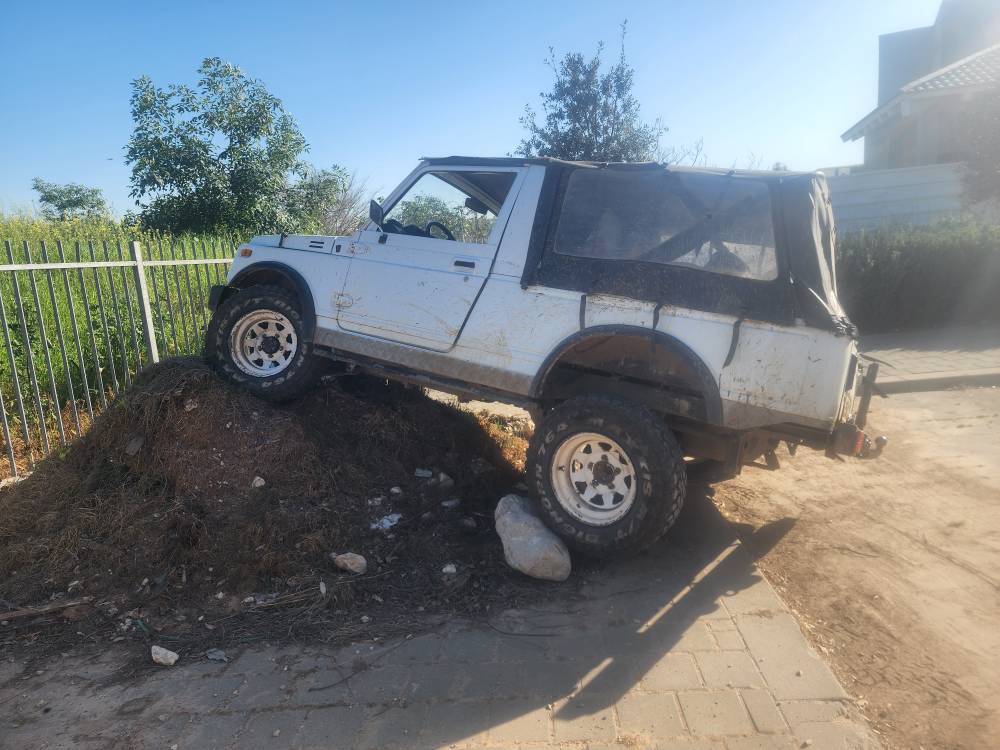

בנתיים סיבוב קטן ליד הבית...

מרגיש בסדר אין רעשים ואין חופשים אין נזילות.
4×4 עובד.

שבת שלום

שבוע הבא מדבר יהודה.https://uploads.tapatalk-cdn.com/202...639ab3a230.jpghttps://uploads.tapatalk-cdn.com/202...bac902309e.jpghttps://uploads.tapatalk-cdn.com/202...fcbf6dde7c.jpg

Sent from my SM-S908E using Tapatalk

אז היום היה יום חופשי יחסית.
ולאחר גיחה לילית שכבר מזמן לא יצא לי לעשות סולו...החלטתי שאת היום אני מקדיש לפרוייקט שאני כבר מדבר עליו כמה חודשים...

התקנה של הגה כוח.

כאמור משאבה יש לי עוד מהסבת המנוע.

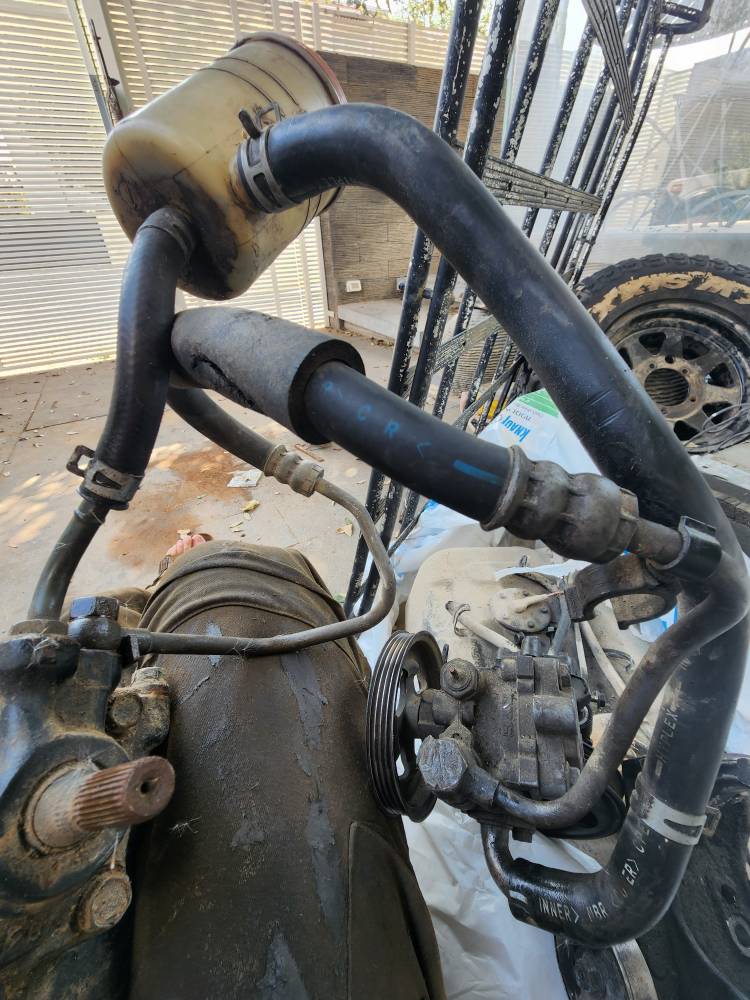

תיבת הגה של גימי+זרוע פיטמן+מוט מקוצר כנל
מיכל וצנרת ×2

אחרי לילה בטבע קמים מאוחר ונגשים למלאכה.
ראשית,קוראית גם את המדריך של @isch וגם את של @סולי מפיקים לקחים,מבינים מה אני יודע ומה אלמד תוך כדי ויוצאים להרפתקאה בחניה.


שלב א:

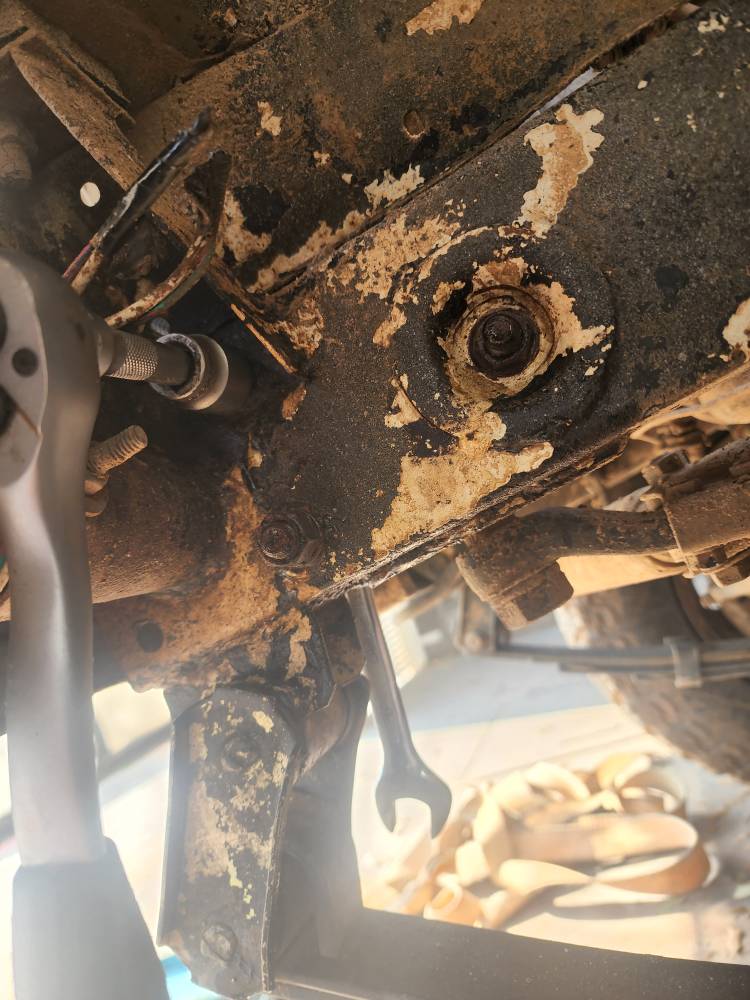

פירוק המכלולים הישנים פלוס מדידות.
מוט הגה+ קופלונג פירקתי כבר מס פעמים עניין של כמה דק.
כמובן מבעוד מועד השרתי את ברגי התיבה הקיימת בwd40 שיהיו קלים(אני מעולם לא פתחתי ולדעתי מעולם לא נפתחו)
והבנה של איך מפרקים את התפוח.

כאמור הכל רץ זריז...
התפוח היה תקוע דיי חזק,וזיכה אותי לבקר חבר ולהשאיל ממנו חולץ,אז שוקרן.

יצא בעזרת חולץ.

קובץ מצורף 142744קובץ מצורף 142746קובץ מצורף 142745
קובץ מצורף 142747

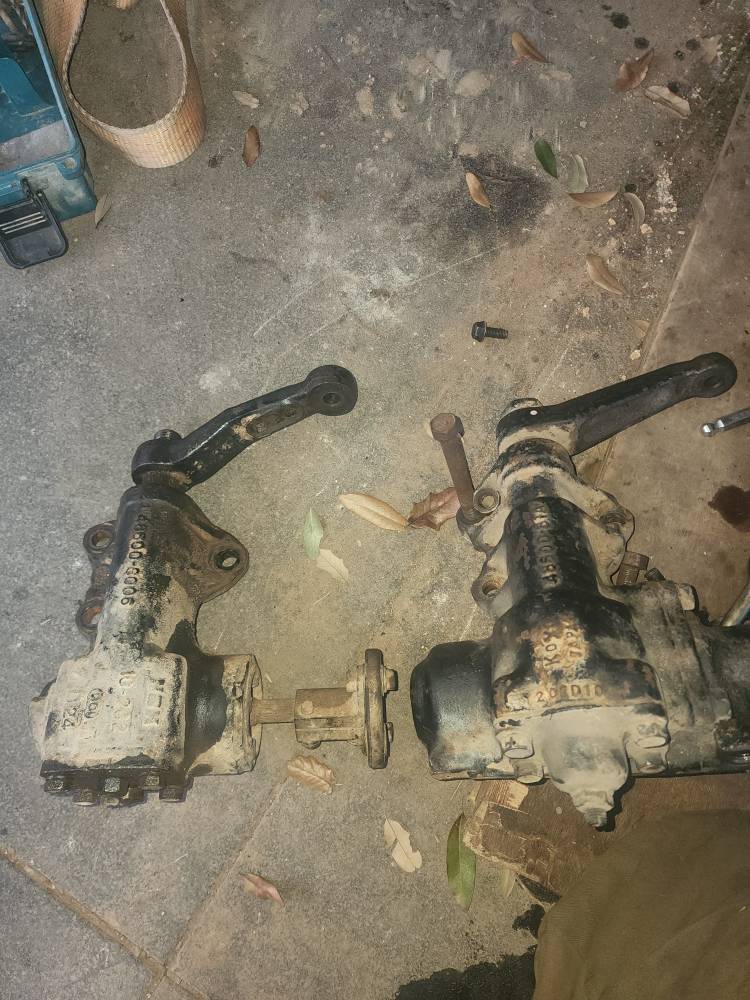

ישן אל מול חדשקובץ מצורף 142749

שלב ב:
התאמת התושבת שמקור הגיעה בפרייבט ושידוכה לבלוק.
קובץ מצורף 142748
הלך יחסית בקלות הברגים נכנסו בנוח ומזל ששמרתי את כל הברגים מהפרוייקט מי ידע כמה זה עוד יבוא ליידי שימוש.
הבורג של המותחן היה נראה לי ממש עקום אז החלטתי לפרק את המותחן ולחזור אליו מאוחר יותר.

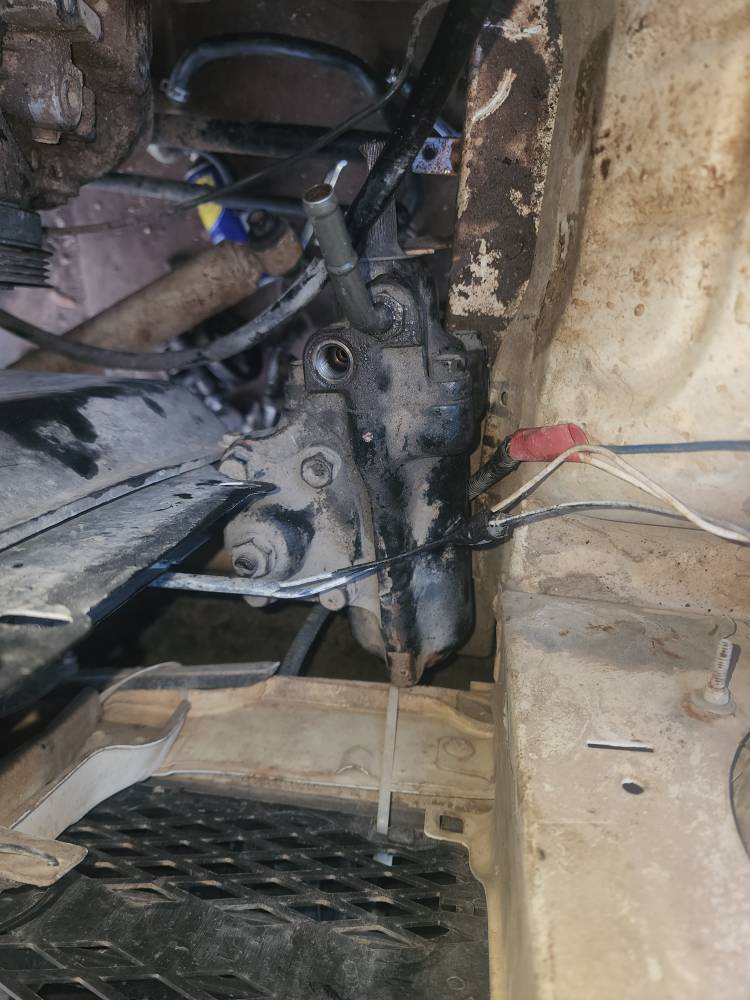

התיבה החדשה נכנסת כמעט bolt on צריך מעט גילוח בבודה ובמקרה שלי כמה מעיכות וטיפה דיסק לכנף. לא משהו אלים מדי,אבל עדיין מעט מלחיץ.

2 ברגים שוחזרו מהתיבה הישנה ובורג אחד יצא מערימת הברגים שהיו לי טיפה יותר דק אך מספיק ארוך ועם בשר.
כלומר 2 ברגים עם אום ובורג אחד עם הברזה בניגוד ל3 בתיבה המקורית של הסמוראי.

חיבור של מוט ההגה המקוצר(3 סמ כלפי פנים) ושידוך לתיבה.

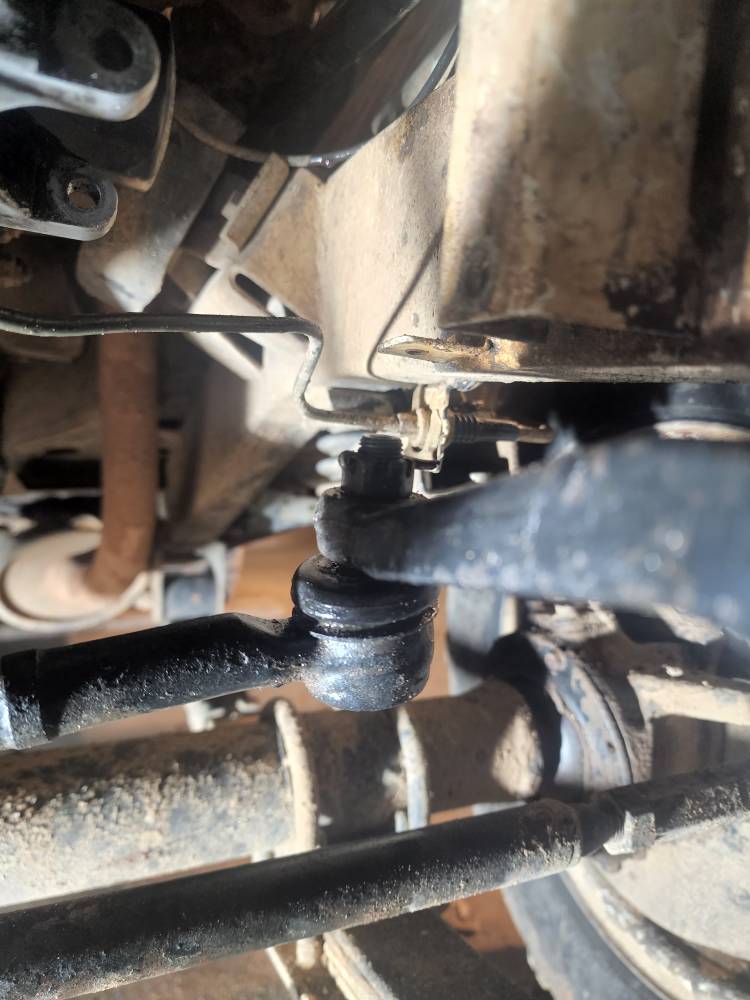

חיבור התפוח.
קובץ מצורף 142750ה
לגבי בולם ההגה אשמח לשמוע האם הוא באמת קריטי והאם לשקיע בקדיחה של הפיטמן החדשה או שאפשר לוותר עליו?

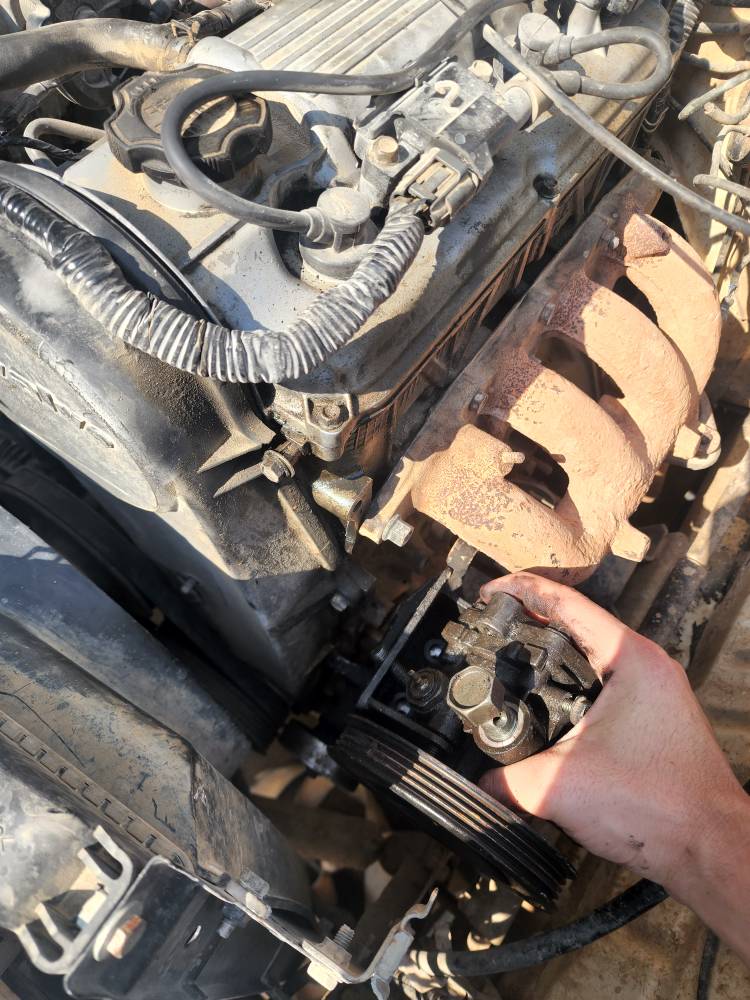

חיבור המשאבה אל התושבת לבלוק.
וואו מתחיל להיות פה צפוף חחח....
חיבור צנרת והתחלה של סירטוט בראש איך אני מדמיין את זה רץ בצורה הכי נקייה שגם תשמור על הצנרת רחוקה מספיק מחום האגזוז.

הכל מחובר.

בא לשים את הרצועה שכבר הבאתי כשנסעתי לחבר,וואלה לא מתאימה חחח איזה באסה.


לגבי המותחן,הבורג שלו עקוף ממש אז הוא מצריך ממני לקנות בורג חדש ולשים אותו יחד עם אום כדי שאוכל להריץ מותחן כמו שצריך.
האם זה בכלל הכרחי?
אם אפשר להריץ ללא מותחן אולי זה עדיף...


קיצר אין דבר,ותודה לאל הלך יחסית חלק ואני שמח שסופסוף העזתי לעשות את זה.
הרבה זמן לא התלכלכתי מתחת לגיפ ככה.

מקווה בסופש הבא להחליף את מיכל הדלק ואם לא אז לפחות להתחיל עבודה עליו.

מדבר לצערי ידחה עקב נסיבות משפחתיות מצערות. בסדר הקיץ ארוך.


בעיקר מבסוט שלא גזרתי שום בורג גדול היום.

יום טוב אנשים[emoji123]



אז נמשיך מחר [emoji3]

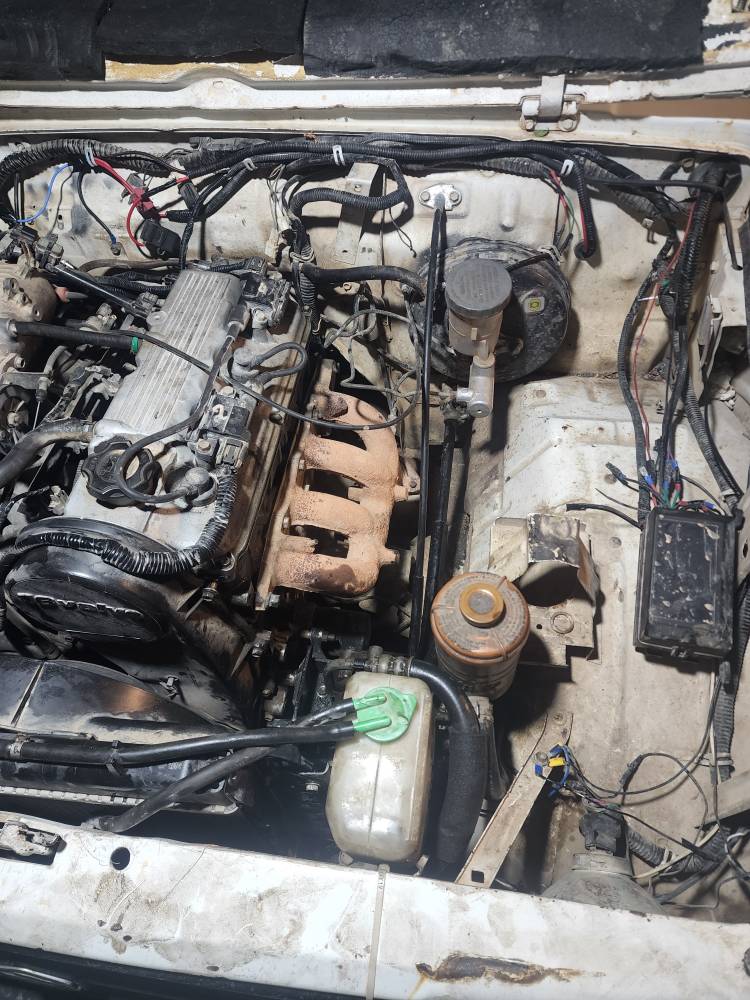

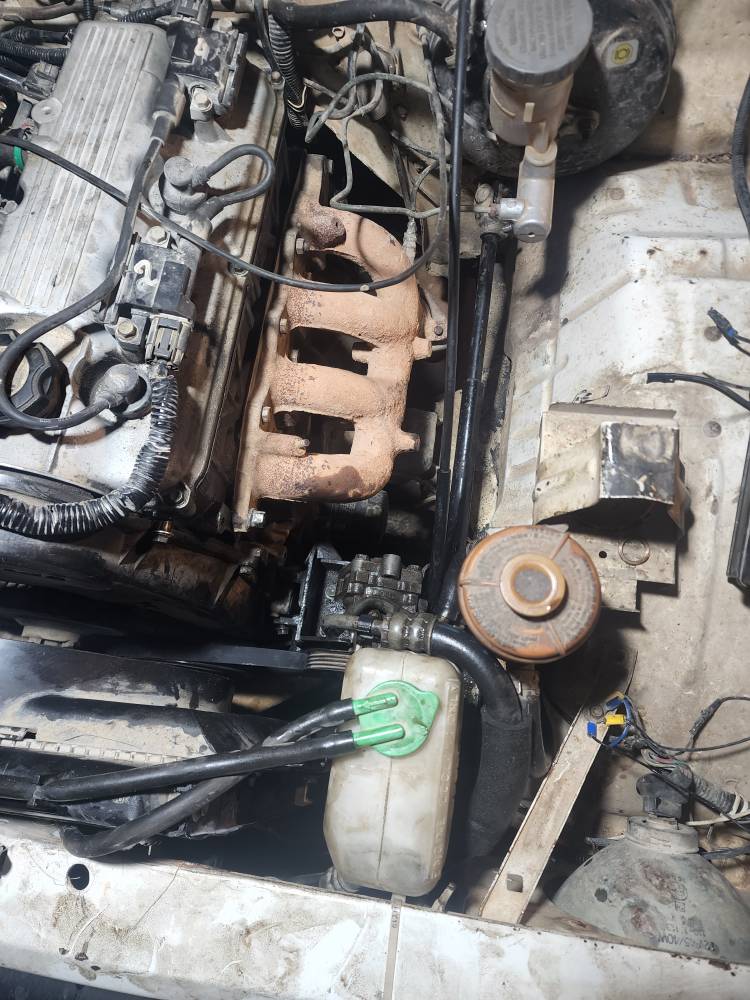

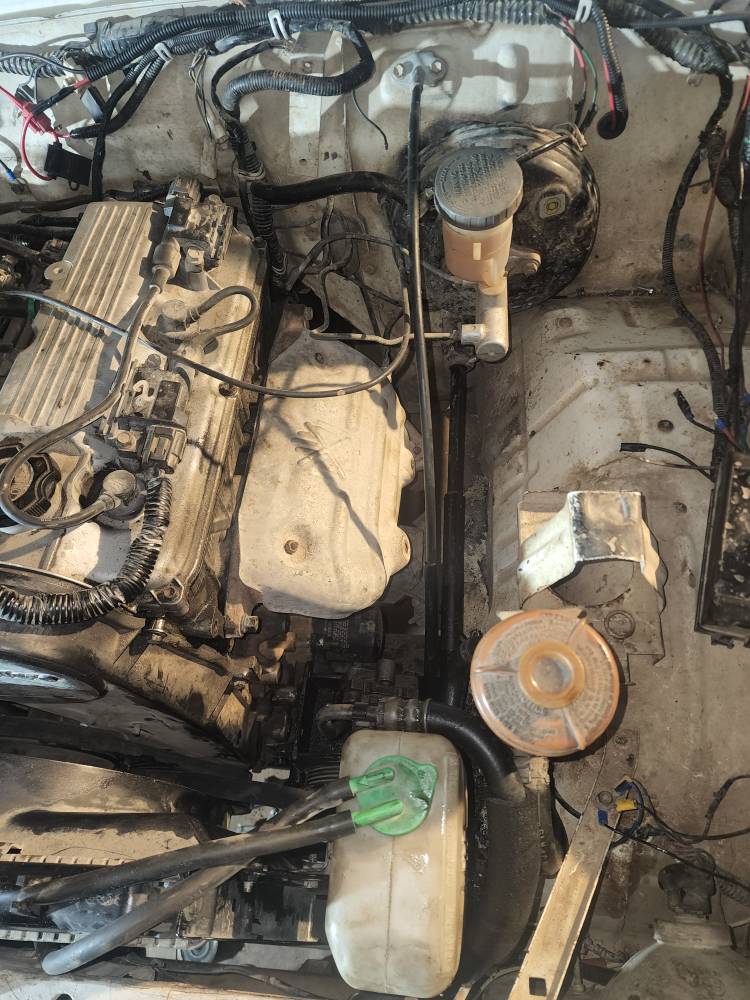

תוצאה סופית כאמור ללא רצועה:
קובץ מצורף 142753קובץ מצורף 142751קובץ מצורף 142752

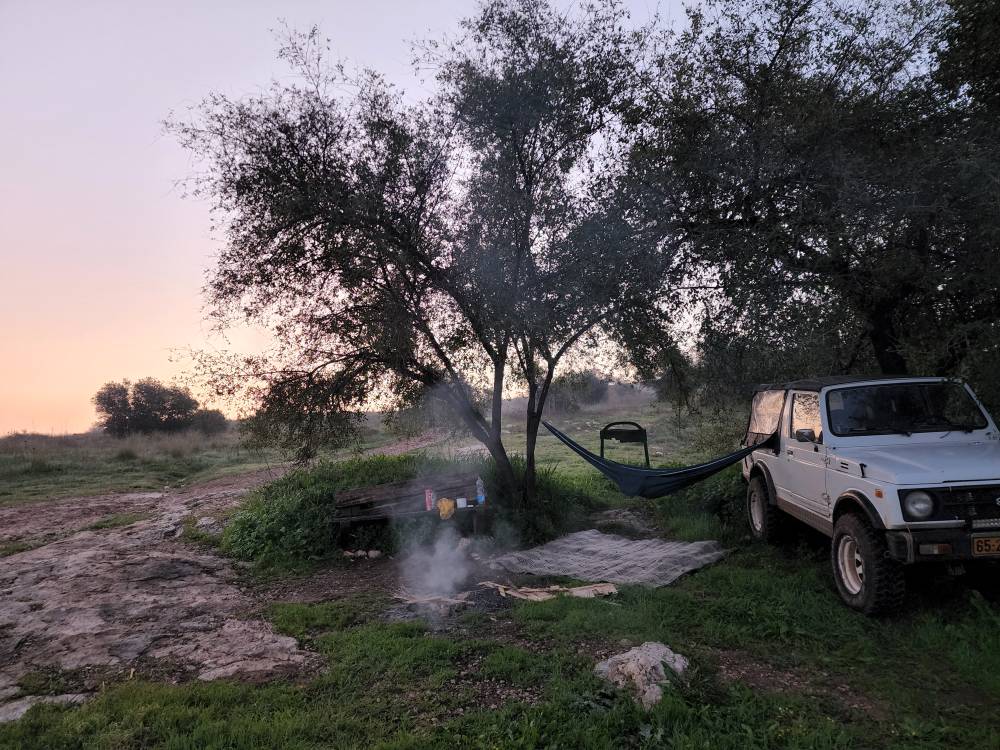

וקצת תמונות מלילה סולו:
קובץ מצורף 142754קובץ מצורף 142755קובץ מצורף 142756קובץ מצורף 142757קובץ מצורף 142758

Sent from my SM-S908E using Tapatalk

היום נרכשה רצועה מתאימה והכל הורכב שמן מולא.
והכל עובד נהדר,איזה שינוי וואו.


Sent from my SM-S908E using Tapatalk

תתחדש, אכן זה שינוי מטורף.

Sent from my M2102J20SG using Tapatalk

מנסה לאחרונה לשים יותר את הדגש לטיולים.
לא תמיד מצליח.

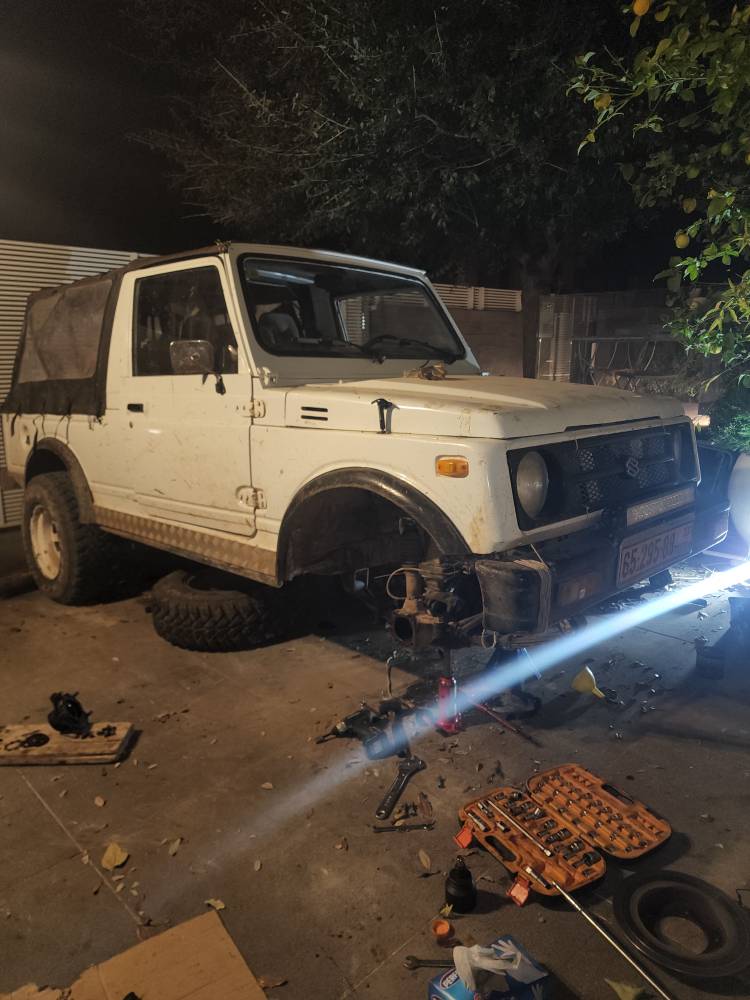

תקלה שטותית שגרמה לי לפרק את כל הסרן ובסוף התברר כלוקר עייף.
אבל בסדר,לומדים :)קובץ מצורף 142901

פה הבנתי שזה עובד אך מחליק תחת עומס...
(נזמין חדש)קובץ מצורף 142902

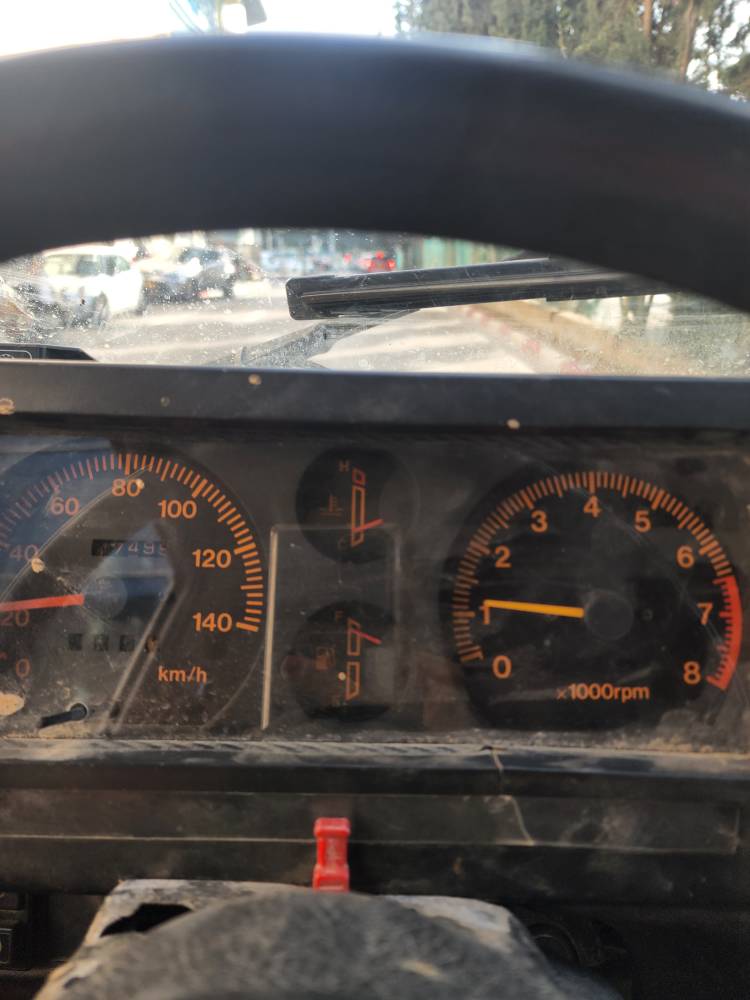

אה,גם המד דלק חזר לעבוד [emoji123]קובץ מצורף 142906


בנתיים טעימה מהסופש,בן שמן אל פארק קנדה ישר מהבית עם אבא ואחי הקטן שבזכותו אפילו נרשם חילוץ של הקרוזר מבוץ במשיכה לרפרטואר.
קובץ מצורף 142904קובץ מצורף 142905קובץ מצורף 142903
בשורות טובות


רועי.

Sent from my SM-S908E using Tapatalk

איזה כיף לקרוא. תמשיך להנות ולשתף

Sent from my SM-G998B using Tapatalk

AISIN FHS-002
https://a.co/d/ePJukhF

Sent from my SM-G781B using Tapatalk

ציטוט:

---

נכתב במקור על ידי guyo

איזה כיף לקרוא. תמשיך להנות ולשתף

Sent from my SM-G998B using Tapatalk

---

[emoji120][emoji123]

Sent from my SM-S908E using Tapatalk

ציטוט:

---

נכתב במקור על ידי סולי

AISIN FHS-002
https://a.co/d/ePJukhF

Sent from my SM-G781B using Tapatalk

---

מעולה!!
זה זוג או בודד?

Sent from my SM-S908E using Tapatalk

בודד

Sent from my SM-G781B using Tapatalk

ציטוט:

---

נכתב במקור על ידי סולי

בודד

Sent from my SM-G781B using Tapatalk

---

פגז,תודה!
