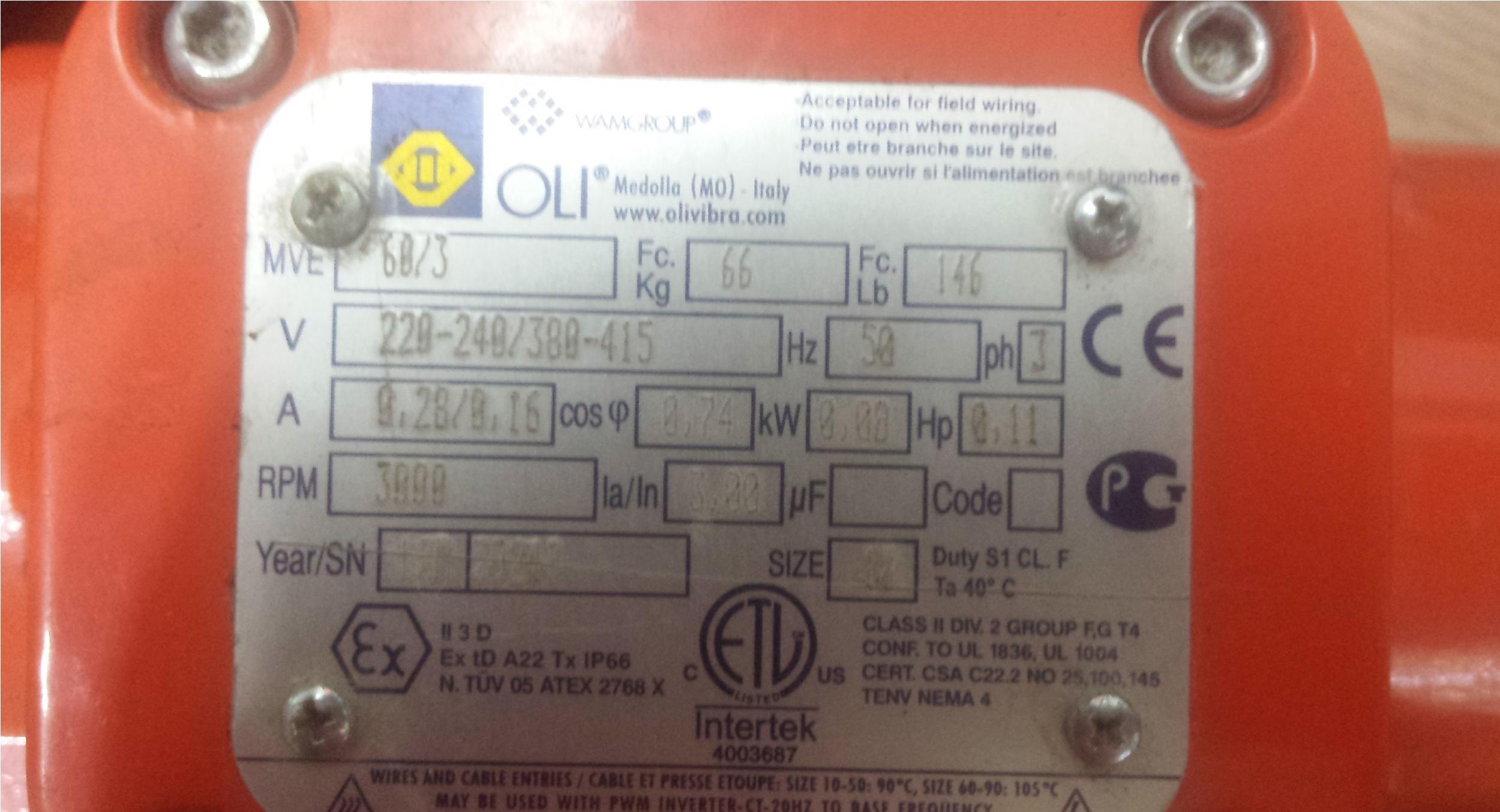

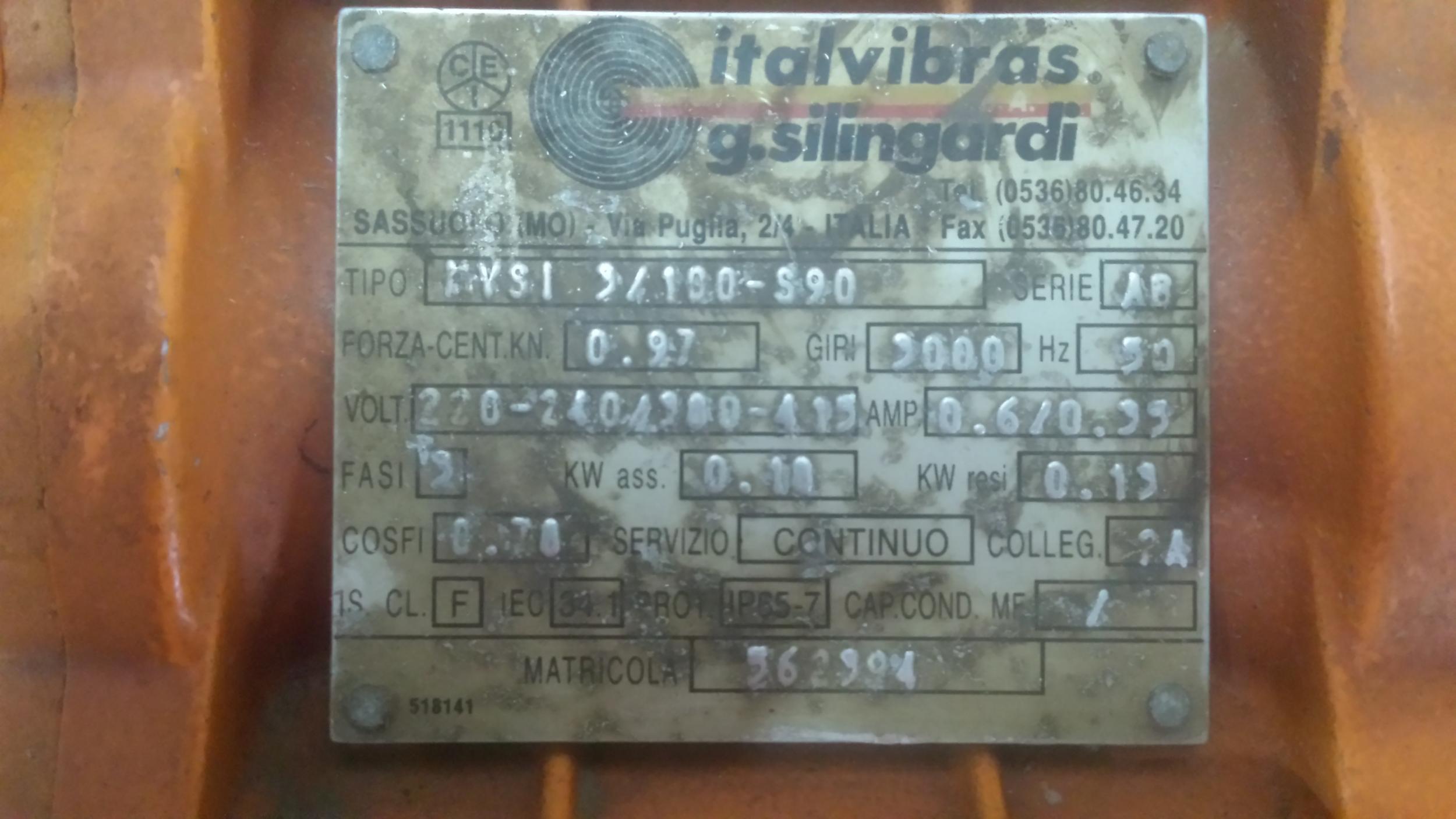

מצורפות תמונות הדיסקות עם נתוני המנועים (ויברטורים), האם מדובר במנועים שיכולים לעבוד גם בפאזה אחת ע"י גישור או 3 פאזות בלבד? קובץ מצורף 105890קובץ מצורף 105891
Printable View
מצורפות תמונות הדיסקות עם נתוני המנועים (ויברטורים), האם מדובר במנועים שיכולים לעבוד גם בפאזה אחת ע"י גישור או 3 פאזות בלבד? קובץ מצורף 105890קובץ מצורף 105891
לא, בשניהם כתוב שהם מודעים ל3 פאזות
Sent from my SM-G900F using Tapatalk
כמו שאמר קודמי-הם תלת פאזיים אבל אם אין לך הזנה תלת פאזית אתה יכול להשתמש בווסת תדר פשוט כדי להמיר מ חד פאזי לתלת פאזי. בהספקים שלך זה גם יהיה לא יקר במיוחד.
אם תרצה-אני חושב שיש לי שניים כאלה שנשארו לי מפרוייקט שעשיתי. תחזור אליי בהודעה פרטית ונדבר.
נכון אבל שמעתי ש: א. ישנם מנועים שמסוגלים לעבוד גם בפאזה אחת ע"י גישור מסוים בכניסות וגם ב3 פאזות (חיבורי כוכב / משולש), אין לי מושג אם זה נכון ואם כן האם לכל מנוע. ב. על המנוע מצוין מתח 220 / 380 ואני רוצה לדעת האם אלה מתחי הזנה אפשריים או סתם ציון מתח הפאזה / בין הפאזות. אשמח אם מישהו יעשה לי סדר בדברים.
כתוב על המנועים שניתן להפעילם בתחומים 220 עד 240 וגם 380 עד 415.
ניתן להפעילם במתח של 230 אבל תלת פאזי, ניתן לבצע זאת. ע"י חיבור וסת תדר הניזון ממתח חד פאזי ומוציא תלת פאזי, אבל זה עדיין יהיה 230 וולט.
הזרמים הנומינאליים של כל מנוע מפורט בהתאמה לכל תחום מתח הזנה, הכוונה יש זרם נומ' לתחום הנמוך וזרם נומ' לתחום הגבוה.
Sent from my SM-G900F using Tapatalk
בחיבור "משולש" אפשר להשתמש בהם במתח 220 ובחיבור כוכב אפשר להשתמש בהם במתח 400.
שניהם תלת פאזי.
טוב, ראיתי בודאות שניתן להפעיל מנועים כאלה בפאזה אחת עם חיבור משולש וקבלים וזה חירטוט טכני שכל סטודנט לחשמל לומד בפרק מנועי השראה תלת מופעיים. מישהו יכול לתרום את הנוסחא לחישוב קיבולת הקבל?
תוודא שבסוף אתה מקבל 3 פאזות עם הפרש מופע של 120 מעלות, אחרת המנוע לא יסתובב חלק.
Sent from my SM-G900F using Tapatalk
אני מעוניין לידע כללי, אני הולך לעבוד רק עם וסת תדר, לא לוקח סיכון שילך מנוע מנפילת פאזה או חוסר סנכרון.
אם זה באמת חשוב לך אני מוכן להתאמץ ולהעלות חומר בנושא...ציטוט:
נכתב במקור על ידי lowrider
מקפיץ עם שאלה דומה, חבל לפתוח דיון חדש.

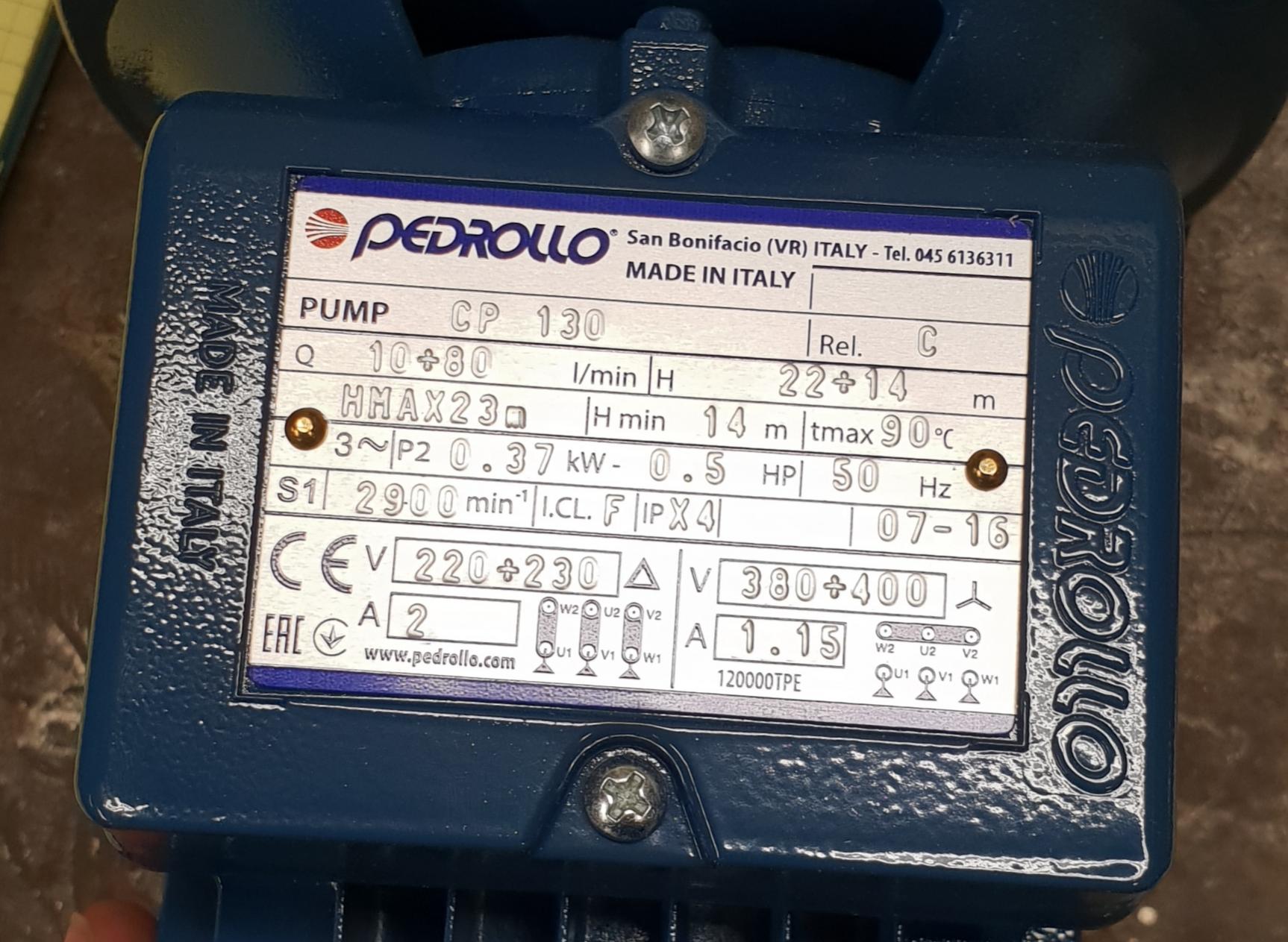

אני צריך להחליף משאבה תלת פאזית עם הנתונים המצורפים בתמונה, היא מחליפה משאבה זהה לה בדגם אחד לאחד.
קובץ מצורף 122453
את המשאבה הישנה החשמלאי חיבר בחיבור כוכב (הימני בתמונה).
כשראיתי את הוראות החיבור שצירפתי, לי היה הגיוני שהחיבור במנוע זה צריך להיות במשולש.
משתמע מתוך הסכימה שכדי לחבר בכוכב צריך 400V כפול 3 פאזות.
והחיבור התלת פאזי הרגיל פה הוא 230V כפול 3 פאזות (בחיבור הדלתא זה הופך ל400V שבין הפאזות, אבל זה כבר בתוך המנוע) ולכן צריך לבחור באופציה השמאלית שהיא משולש 230V.
לפי הספרות שבידי אני צודק, אבל זה עלול לבלבל כי בעצם התשובה תלויה בדרך שבה נהוג לסמן על המנועים, אז עדיף לשאול.
האם אני צודק ?
תודה מראש.
בישראל יש בין 2 פזות 400v לכן צריך לחבר בכוכב.
זה אמנם נכון שבין 2 פאזות יש פה 400V, אבל בחיבור כוכב המתח בין הפאזה לנקודת הכוכב הוא רק 230, ואילו בחיבור משולש החיבור באמת בין פאזות והמתח שם הוא אכן 400V אם הכנסת 230 בכל פאזה (כפול שורש 3, גם במדידה וגם בספר).
להבנתי זה כל הרעיון מאחורי התנעת כוכב/משולש.
ומכאן הבלבול לגבי ההוראות, האם כתוב שם את המתח השלוב בין הפאזות או המתח שאמור להכנס בכל פאזה ?
אם אתה צודק, לאיזה מדינה מיועד החיבור ב230 דלתא ?
מה שמוסיף לחשדות שלי הוא זה שביצועי המשאבה תחת עומס נראים לי לא טובים כמו שהיו צריכים להיות.
230 משולש בשימוש עם ווסת תדר חד פאזי ברשת אירופאית (כמו ישראל)
אז המתח על המנוע הוא 230 וולט.
עריכה,
תכלס.... גם בארה"ב אפשר לחבר לפי המשולש, אבל המתח הוא כ208 וולט תלת פאזי, בתדר הוא 60 הרץ ולא 50 הרץ.
יש מתח שהמנוע יתנהג אותו דבר.
כנראה היצרן הזה לא מכוון לשוק ארה"ב, לכן אין נתוני הספק ברשת ארה"ב.
יש מצב שגם אין לו תקן UL מאותה סיבה.
Sent from my LG-H930 using Tapatalk
עשיתי חשבון למתח האמריקאי ויצא מתחת לנתונים. אולי זה ליפנים ?
היצרן הוא פדרולו, מותג איטלקי מוכר של משאבות.
מה ההבדל בין תלת פאזי שמגיע מווסת תדר לבין תלת פאזי מהרשת לצרכי הדיון ?
בשניהם תקבל מתח של 230 בכל פאזה ומתח שלוב של 400, לא ?
אני לא מבין גדול בזה, אבל זה נראה ששתי האופציות מיועדות למתח שלנו, והם מאפשרים לך לבחור באיזה סוג חיבור.
אם הווסת מוזן חד פאזי ישראלי, יש 230 בין אפס לפאזה, וגם 230 בין פאזות. הוא רק מייצר עוד 2 פאזות בצורה מלאכותית.
הוא לא מייצר מתח גבוה יותר.
Sent from my LG-H930 using Tapatalk
בעצם... מתמטית זה לא מסתדר לי, אבל גם לא מדדתי אף פעם מה יש בין הפאזות שלו.
אבל ככה מחברים ווסת מוזן חד פאזי וזה עובד [emoji849]
Sent from my LG-H930 using Tapatalk
יצא גיבריש. אפרט יותר מאוחר.
מוטי, אם ממיר תדר כמו שתיארת לא נותן 120 מעלות בין הפאזות אז להבנתי תהיה לך בעיה להניע מנוע סיבובי.
אם תרצה להניע צרכן אוהמי (גוף חימום נגיד) ב3 פאזות שהולכות לאפס אז באמת אין בעיה שממיר כזה יתן 3 פאזות של 230 בסינוס זהה.
אבל זה שאתה אומר שזה בסדר לחבר את זה למשולש זה כבר מידע מעניין.
יש לך מנוע למדוד עליו בפועל ?
פרט נמק והסבר (בתור בעל מקצוע אני בונה עליך חנן, כולנו/רובנו פה רק חכמולוגים עם ניחושים טובים).ציטוט:
נכתב במקור על ידי חנן-ג'יפולוג
לי יש רק מתח אחד ביד, 230X3 פאזה לאפס, 400V בין פאזות. הכי רגיל שיש.
אני יודע שיש תעשיות שבהם יש שנאים שעושים גם 400 וגם 690, לדעתי משאירים להם אופציה להתחבר גם כך.
ההסברים שאני מצאתי ברשת לא משהו, או סותרים או לא מובנים.
הלוואי והייתי יכול פשוט לסמוך על החשמלאי ההוא ב100%, אבל אתם מכירים את השוק הזה....
