פרוייקט סופה R/C 1:10

בוקר טוב לכולם

אני עידו. בן 16.
עד שבג'יפולוג יתחשבו בנו, חובבי רכבי שטח בשלט רחוק (זחלנים, סקייל, מונסטרים וכו') ויפתחו לנו פורום משלנו, אני מעלה את שרשור הפרוייקט שלי כאן בפורום הבונים. כי בתכל'ס אני בונה כאן ג'יפ.

המטרה: זחלן סקייל (Scale) כלומר בנוי ברמת דיוק קרובה ככל האפשר למקור, גם אם על חשבון יכולת עבירות אבסולוטית. מכיוון שאין להשיג קיט בודי של סופה, אייצר בעצמי וזו תהיה הסופה R/C 1:10 היחידה בעולם כולו!

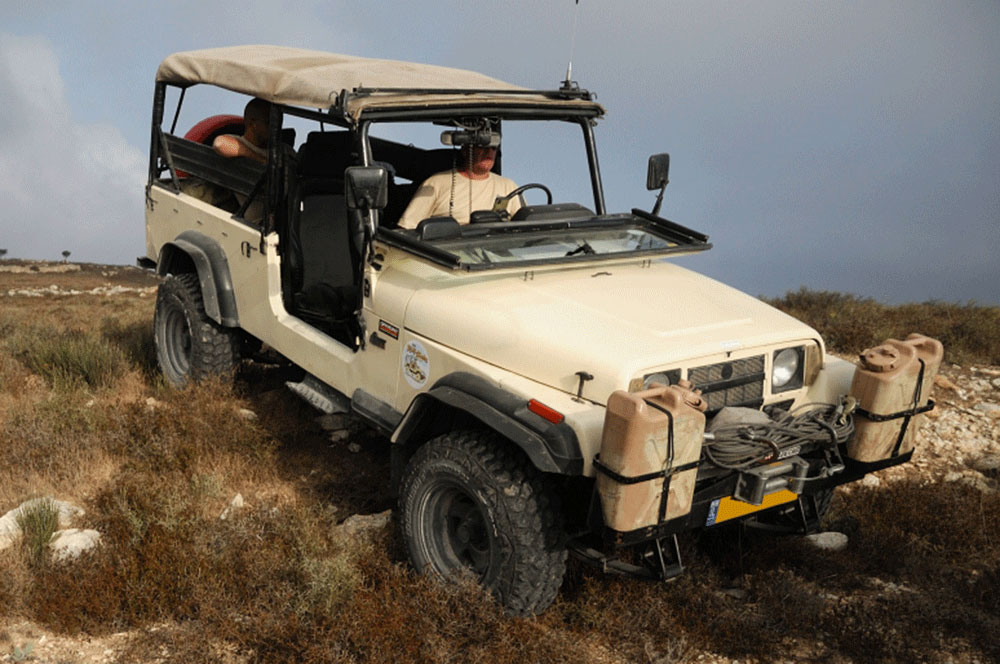

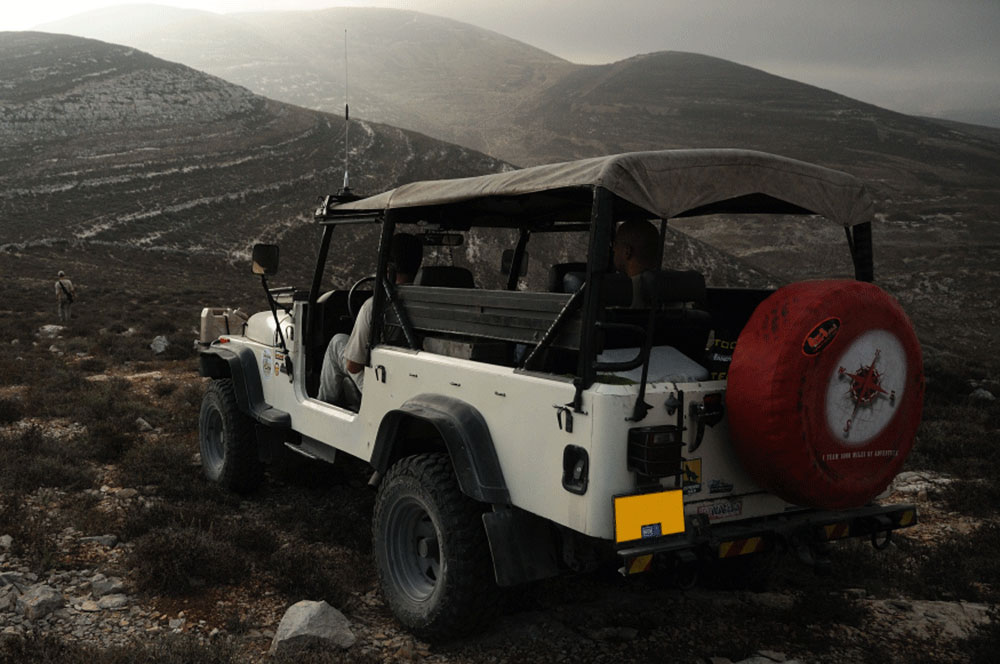

המקור: ג'יפ סופה ארוך, פתוח, הג'יפ של אבא שלי. רובכם מכירים היטב את הג'יפ הזה.....

קובץ מצורף 111259קובץ מצורף 111260

כבסיס לפרוייקט אני משתמש בחלקי מכוניות בשלט רחוק שכבר יש לי/אספתי/קניתי/אילתרתי לצורך הפרוייקט:

1. שילדת סולם + מנוע + תמסורת + סרנים של זחלן Axial scx10
2. קיט קפיצי עלים של RC4WD (כן, אם כבר סופה אז עד הסוף)
3. גוף פלסטיק ABS של רנגלר YJ סגור, אדום, מתוצרת טאמיה CC01 שנרכש יד שנייה ב-EBAY מאיזה אמריקאי שנמאס לו מהתחביב.
4. בדרך מאמריקה: ג'נטים 1.55 אינץ' Sawblade (דוגמת "סכינים", כמו בסופה של אבא), צמיגים RockCrusher בקוטר 3.69 אינץ' (יקבילו לצמיג 35'. אבא מעדיף 31 צנועים על הג'יפ שלו, אבל אני אחרוג כאן מהדיוק ההיסטורי לטובת עבירות. ואני יודע שתמצאו סתירה בקנ"מ, אז הקנ"מ האמיתי הוא 1:9.4)

אז מה יש לי לבצע?
אני מסב את השילדה מקפיצי סליל וארבעה לינקים לקפיצי עלים, בונה הארכה לזנב השילדה, מגלח את הגג הקשיח והדלתות, מאריך את הבודי, בונה לו קנטים, ריצפה ופנים תא נוסעים בהתחשב במנוע החשמלי והתמסורת והאלקטרוניקה שנמצאים שם ומפריעים לדיוק האבסולוטי, הסבת חזית הרנגלר לחזית סופה עם פנסים עגולים (שיעבדו!...), בניית כלוב תע"ר מלא כולל קשת קדמית, תפירת ברזנט, צביעת המרכב בצבע המקורי של הג'יפ במציאות - בז' בהיר מבריק RAL1015, תוספות נאמנות למקור - כננת, מנשאי ג'ריקנים וג'ריקנים צבאיים אמריקאיים ואפילו הסטיקרים שאבא מפזר על הג'יפ שלו.

את עבודות ה"פחחות" אני מבצע באמצעות חתיכות של PVC ומחליק עם חומר מילוי שנקרא "כל יכול" (זה השם, בחיי). חלק מהעבודה אני מבצע בעצמי - מתכנן וחותך חלקי פלסטיק, מדביק, ממלא ומשייף. כמה מהחלקים היותר מסובכים אייצר בהדפסת תלת-מימד.

ברור שיהיו קצת פשרות, בגלל חלקים קיימים כמו הסרנים שיש לי שלא דומים לסרני דנה במציאות, עם קפיצים SPOA ועוד כל מיני חריגות קלות שמחוייבות בגלל אילוצים.
עוד מעט אתחיל בתיעוד + תמונות.

מסתבר שזה פרוייקט לא פשוט הדבר הזה שלקחתי על עצמי. תחזיקו לי אצבעות.

שמע, אתה גיבור.
נשמע מעניין מאוד, אני לא מבין בנושא בכלל אבל עושה רושם שאתה לוקח את זה ברצינות ובעל יכולת מרשימה!
בכל אופן זה בהחלט נשמע מסובך ויש מצב שתוכל להיות בעלים גאים של רישון רכב + סופה אמיתית עד שזה יגמר...
בהצלחה!
מיכאל

נראה לי יהיה לך יותר פשוט לשפץ סיקס אמיתי. כנראה גם בפחות כסף :-)
שאפו על הביצוע. בתקווה שבעתיד תשפץ לאבא שלך גם את הסופה הגדולה.

אם תרצה אוזני גרירה כמו שיש לו מאחור, אולי אוכל לבנות לך משהו. לא מבטיח כי עבודות עדינות כאלו זה לא הכוס תה שלי...

אין ספק שזה צריך לעבור ל-RR
בהצלחה

נשמע מגניב לאללה. אם תצטרך עזרה בייצור/תכנון חלקי פלסטיק והדפסה, תן קריאה

טוב, ברור לכם שלא הייתי פותח שירשור בלי שיהיה לי במחסנית מספיק תיעוד של מה שכבר עשיתי.
כנראה שהסופה שלי עוד לא תיסע לפני מפגש ג'יפולוג הקרוב, אבל יש סיכוי טוב שנסיעת הבכורה תהיה לפני שהסופה של אבא תעבור את הטסט הבא שלה............:rolleyes:


אז ככה.

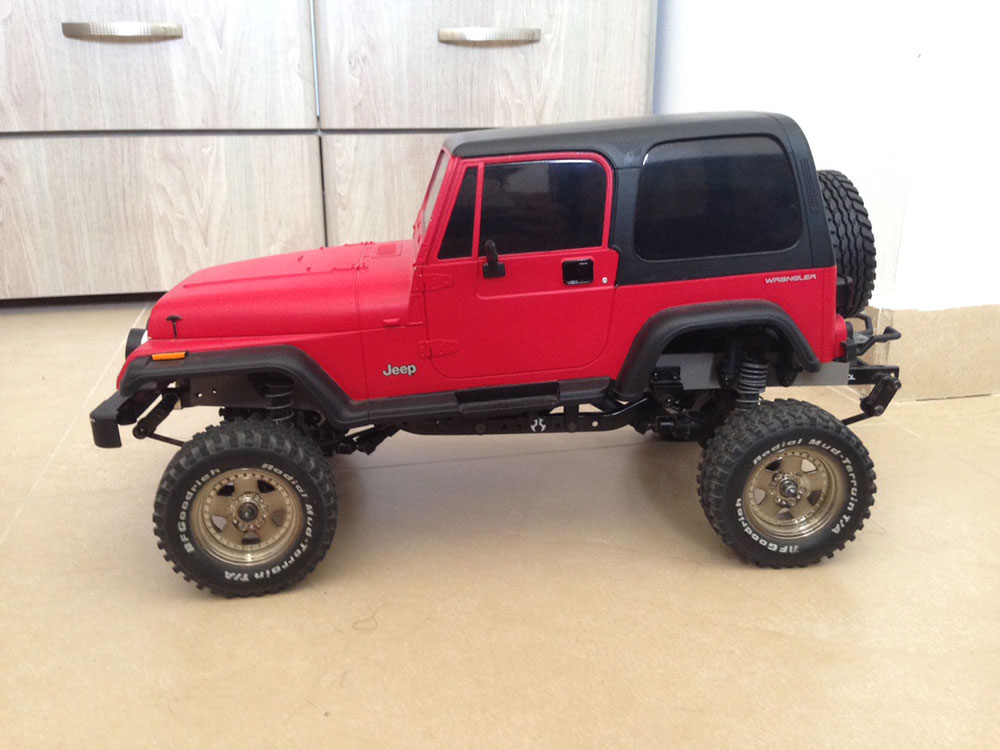

הבודי של רנגלר YJ תוצרת TAMIYA. כמו שאתם רואים, קניתי יד שנייה. כלומר - ממישהו שכבר טרח והרכיב וצבע אותו (ברמה גבוהה מאוד. הקיט מגיע מהיצרן בצבע לבן). בחבילה היו גם שני סטים של גלגלים וצמיגים שאתם רואים כאן והם לא ממש מתאימים למה שאני רוצה. גם הצמיגים של טאמיה קשים ולא אוחזים כלום.

מתחילים בגוף רגיל, נורמלי, יפה... ומתחילים להרוס לאט לאט מה שבן אדם אחר עמל ימים ולילות עליו (כנראה).
מונח על שילדת AXIAL SCX10 עם קפיצי עלים מחוברים בצורה זמנית ובסיס גלגלים תואם לסופה אמיתית, שאפו לעצמי.

קובץ מצורף 111279קובץ מצורף 111278

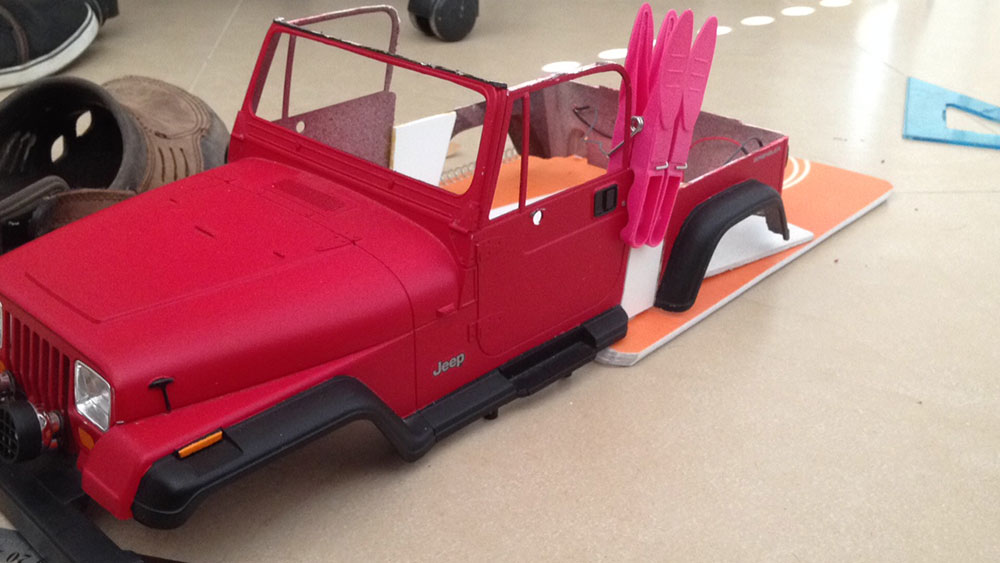

התחלתי בלחתוך את הגג, תהליך מורט עצבים שבו אני חרד על כל חתיכה רלוונטית שלא יקרה לה משהו חס וחלילה!

קובץ מצורף 111277


הארכות, הארכות או לא להיות.
בלי ההארכות שום דבר מזה לא היה מצדיק את עצמו... קפיצי עלים, ג'אנטים וצמיגים וכל השאר. בסופו של דבר חייבים לעשות הארכות שגם הן תואמות לסופה אמיתית בכל אחת מהמידות.
אז יש הארכה של בסיס גלגלים (בין הדלת לבית גלגל אחורי)

קובץ מצורף 111280

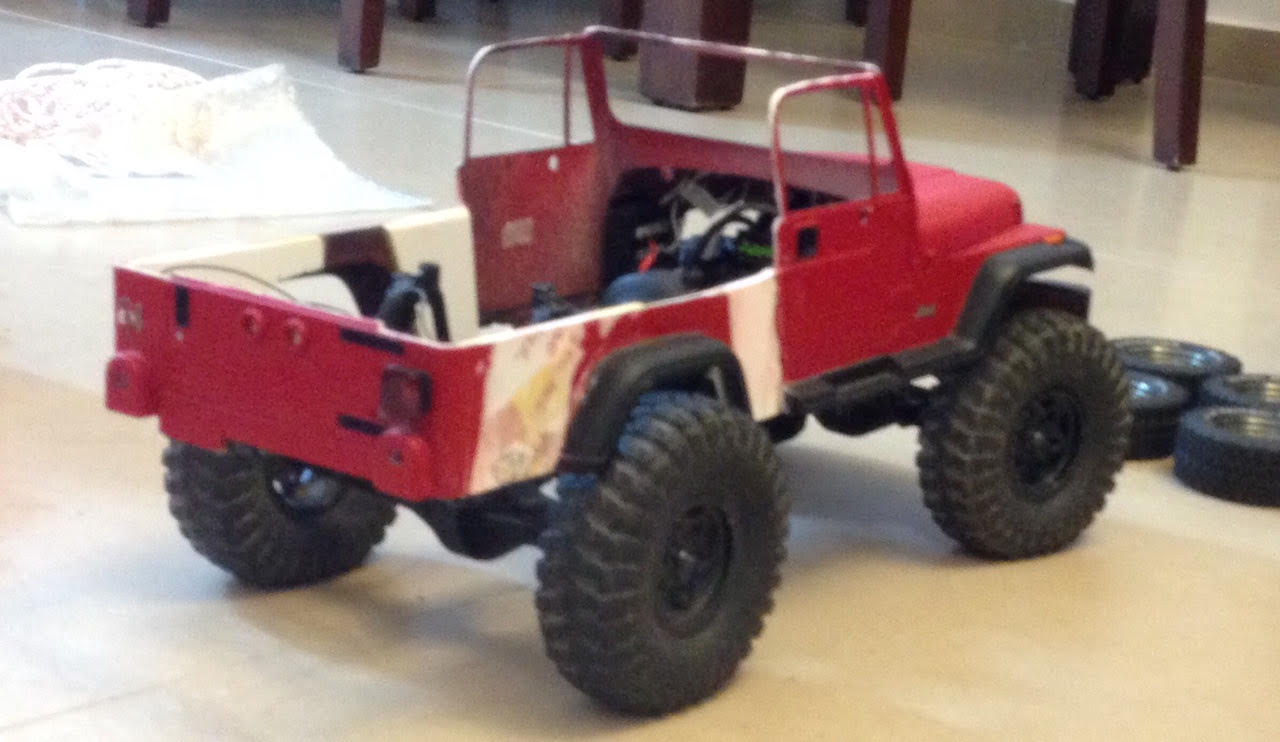

ויש הארכה של הזנב (בין בית הגלגל האחורי לבין קו התפר של החלק האחורי של הגוף).

קובץ מצורף 111281
קובץ מצורף 111282

ברור שיש עוד המון עבודה על הבודי. לא משעמם. אבל הכיוון ברור.
בתיעוד הבא נראה לכם התאמת קיט קפיצי עלים לשילדה שנולדה עם סלילים.

תעקבו.
עידו.

עידו, או שאתה נצמד לצמיגי 31 או שאבא עובר ל35. תחליטו בינכם, אבל התוכנית שלך לא מקובלת :rolleyes:

איך אתה מסב לקפיצי עלים? יש קפיצים מוכנים או שאתה צריך לייצר הסבה כזאת? נשמע אתגר מעניין... אגב אם מיקרו-ריתוך... נגיד לייצר כלוב מצינורית נירוסטה בקוטר 5 מ"מ עם קשקשי ריתוך אורגינל... יש לי רתכת לייזר חדשה בעבודה. וגם חומרי גלם. זו יכולה להיות תרומתי לפרויקט.

יש קיט קפיצי עלים מוכן של יצרן אמריקאי בשם RC4WD שמיועד במקור למודל על שלט 1:10 של טנדר טויוטה מתוצרתם שנקרא TRAILFINDER.

הקיט מגיע במקור עם 3 עלים לכל קפיץ ואפשר לשחק איתם לצורך קבלת קשיחות/רכות.
אפשר להוסיף שבאופן מאוד מפתיע הקיט הגיע ללא בושינגים ובעצת אבא אילתרתי שמונה כאלה ממסמרי פלסטיק של לגו טכני. עובד מצוין!

כלוב תע"ר משופר - אבא הציע לעשות אותו מפלסטיק בהדפסת תלת-מימד, אבל מתכת נשמע לי מעניין, יותר אותנטי. וגם העובי מסתדר לי עם קנה המידה....

נשמע מדהים ומעניין, שאפו!

Sent from my SM-G900F using Tapatalk

גידלו אותך מצוין עידו, דרור אתה זכאי לאב השנה ללא ספק.

עכשיו.... לגבי העניין האחרון - אז אתה בונה סופה שמבוססת על חלקים של טויוטה? אבא יודע? ;)

מה לעשות, אומרים טויוטה לא מתקלקל.

לגבי הכלוב - אתה מן הסתם מתכנן בCAD בצורה מדויקת - כשיש תכנון, שלח לי ואסתכל אם אפשר לייצר ממתכת.

בהצלחה!

אין לנו תוכנות CAD, כלומר לאבא יש משהו, סוליד או משהו דומה, על איזה הארד-דיסק גיבוי שזרוק בבלגן שעל השולחן שלו, אבל הוא לא ממש מכיר את זה, אני גם לא מכיר ולא אספיק ללמוד אותה בצורה מספיקה. גם אין לנו את הספרות שלה.

אנחנו כן יכולים לקחת מידות מהסופה האמיתית ולעשות שרטוט מדויק בקנה מידה אמיתי, כולל התאמה לסטיות הקנ"מ הקלות שבטח יש בבודי הפלסטיק של המודל שבניתי. אבל זה לא CAD. אין לי יכולת למדוד באופן מדויק זויות כיפוף וכו'.

בכל מקרה, הכלוב יגיע אחרי שאגמור עם הבודי כולל סידור פנימי שלו למעט צביעה סופית.

נסה להתחיל עם sketch של גוגל

בן של אבא שלו....

בהצלחה עידו, נראה פרוייקט מעניין!

Sent from my Redmi 3 using Tapatalk

הג'וניור עבד כל היום על השילדה והקפיצים. זה עוד לא גמור עד הסוף, בעיה אחת נפתרת וצצות שתיים אחרות, אבל הוא בכיוון ממש טוב.
אני ממש מתפעל מהתוצאות ומהידע שהוא צבר ככה, בשקט בשקט, בלי שאני ארגיש....

עדו, הכתיבה רהוטה כמו של אבא, כל הכבוד!

כבוד עידו. ירשת וטיפחת טון של כישרון....

יפה מאוד! מאיפה מזמינים חלודה?

שולחים את הבודי להרכבה בתע"ר.

לגבי cad - אצלנו הילדים משתמשים בתוכנה חינמית, מיועדת לילדים, ומיועדת להדפסה בתלת מימד.
קוראים לזה tinkercad וייקח לך עשר דקות להבין מה קורה שם.

אסף.

לכל מתענייני המכניקה פה, שאני רוצה להאמין שהם כולכם???
כאן אתם יכולים לחקור את השילדה במלואה, בעיות לא חסרות וכמו שאבא אמר בעיה רודפת בעיה.
אבל לאט לאט הן הולכות ונעלמות בשאיפה לאפס בעיות, תקלות וכל שאר הדרעק..., תחליף לסופה האמיתית - זה לא, אבל ללא ספק יותר זול ונותן כמעט את אותה חוויית בנייה.

הקפיצים עובדים יפה ואני מבסוט, כרגע כל מה שמפריע להם לממש את מלוא פוטנציאל המהלך שלהם הוא רק אורך הבולמים, שגם אותם (הבולמים האחוריים) כנראה אעביר לפנים השילדה בדומה לסופה אמיתית. אחרי שאגמור לבנות את הבודי הוא בטח ישקול לא מעט והקפיצים (כרגע עלה אחד) יאבדו גובה - אבל בדיוק בשביל זה הקיט של RC4WD מגיע עם עוד שני עלים, קצרים יותר, לכל קפיץ. אז אוכל להוסיף עלה אחד או שניים ולקבל בחזרה את הגובה.


אז מה היא בעיית היום?
כליבה של גלי ההינע עקב זוויות חדות הנוצרו מניסיון על שמירת בסיס הגלגלים (למרות שכבר בתצורה הרגילה של AXIAL גלי ההינע מגיעים בזווית רדיקלית, כלומר הן על הקצה של הקצה של הגבול בין מרווח גחון שנותן ביצועים טובים לבין רעש טחינה מאזור המפרקים הכדוריים שיוצאים מהטרנספר ומן הסרנים.

אז מה עשיתי? הוספתי קלינים בין העלים לבין הסרנים. בכך תיקנתי ומיתנתי את הזווית במידה די מרשימה.
השילדה נוסעת, אבל יש רעש וזה עדיין לא הספיק! חוק מרפי שוב מתערב! חזרה ללוח השרטוט.
החלטתי שהפיתרון היעיל ביותר יהיה להנמיך קצת את יחידת ההינע למטה, מתחת לשילדה, כמה מתחת??? מעט, על פי העין...

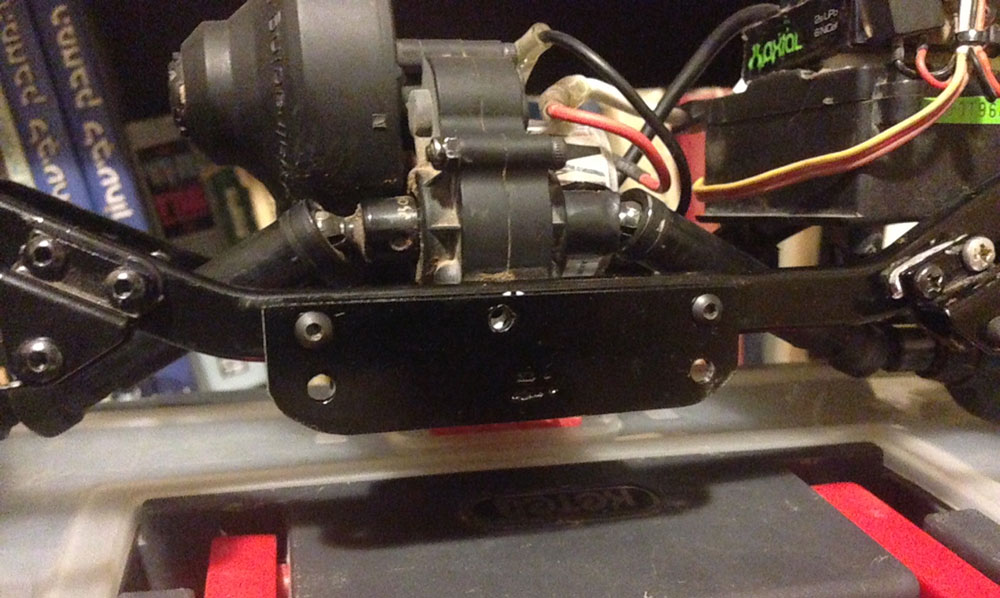

חתכתי שתי חתיכות אלומיניום שיתחברו לשילדה ויחידת ההינע תתחבר אליהם.

קובץ מצורף 111308


בתקווה שזו תהיה אחרונת הבעיות.

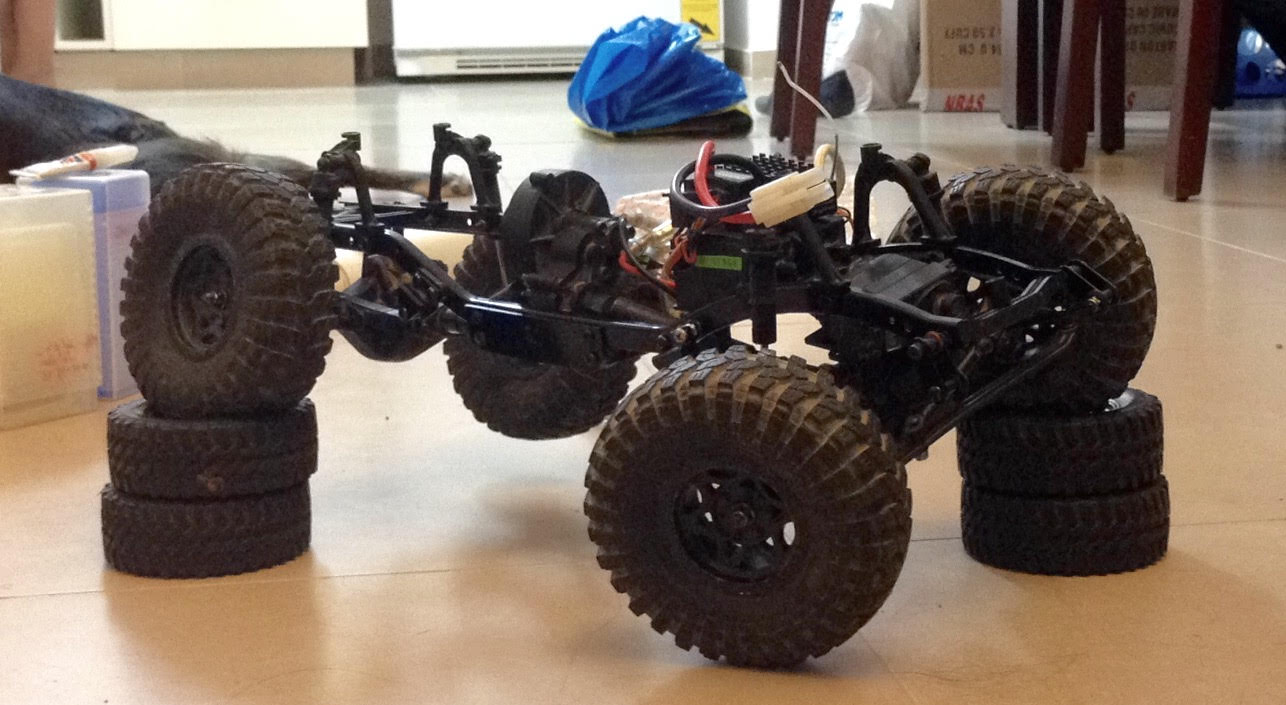

קצת מהלכי מתלה.

קובץ מצורף 111309קובץ מצורף 111310


מזכירים את הסופה האמיתית.

עידו,
יש לך אפשרות לסובב את המנוע או הטרנספר ב 90 מעלות כדי שהיציאה של הדריישפט תהיה יותר נמוכה?

http://uploads.tapatalk-cdn.com/2016...f83e547ce6.jpg

Sent from my SM-G900F using Tapatalk

לצערי לא, כי אז אצטרך לתכנן תושבת גיר חדשה, אולי בעתיד אתכנן תושבת גיר בהדפסת תלת מימד.
עד אז אסתפק בהורדה של כל יחידת ההינע.

עידו,
שאפו!

לך תדע,
אם תמשיך ככה ותגרום לעוד שניים שלושה חברה לעשות פה את מה שאתה עושה,
אולי פתאום יצוץ פה פורום יעודי ואתה תמונה למנהלו....


מת לדעת איך אתה בתור תלמיד?

להבדיל ממני בגילו, הוא תלמיד מצוין. מביא לי את מה שבפולנית קוראים "נחת".

האדון כנראה עוד לא התעורר, אבל אני יכול לספר לכם שהוא הנמיך קצת את יחידת ההנעה ופתר יפה את בעיית הרעידות וזוויות הדריישפטים, וגם עשה פיין-טיונינג לקפיצים הקדמיים... כל העסק עובד ממש יפה. הנסיון הבא שלו יהיה העברת סרבו ההיגוי מהסרן לשילדה, כדי להרוויח עוד קצת מהלך ועבודת קפיצים חלקה עוד יותר.

אבל כשהוא יפקח עיניים וייכנס לכאן הוא בטח ירחיב וייתן גם עוד תמונות.

אז מה נעשה בזמן שעבר, לא יותר מדי.
הוספת/ החלפת ברגים במקומות שונים שבימים האחרונים לא הייתה לי גישה אליהם (בגלל חוסר בחלקים מסויימים אבל עזבו זה לא מעניין...).
-כמו כן בוצעה הורדת יחידת ההינע, עובד די טוב ונכון לעכשיו יש בעיות מעט יותר זניחות.
-הכנת ספייסרים 2מ"מ (שיתווספו לספייסרים הנוכחיים) לשאקלים הסטאטיים של העלים הקדמיים וספייסרים של 6מ"מ שיחליפו את את ה8מ"מ שהיו בשאקלים הנעים של העלים הקדמיים (וואו מעייף לכתוב את זה!) - זה כדי שהקפיצים הקדמיים יעבדו בזוויות טובות וכך יעבדו יותר נכון,
אז עכשיו בזמן שאני אחפש זרוע פיטמן ארוכה מספיק להעלאת הסרבו מהסרן אל השילדה,אתם תתכבדו בתמונות של מה שנעשה+ תמונות שעשוע עם גדלי צמיגים





קובץ מצורף 111318



קובץ מצורף 111320קובץ מצורף 111319קובץ מצורף 111316

יש האומרים "התפוח נפל רחוק מהעץ" ,
יש האומרים התפוח נפל קרוב לעץ" ,
ואני אומר "התפוח בכלל לא נפל מהעץ" -
או כפי שכבר נאמר : בן של אבא שלו :cool:...
ש א פ ו !!!

בהתחלה עוד חשבתי שיש לי טעם להביא איתי צעצועים למפגש המדבר ... אבל עכשיו אני מתפדח ..

http://uploads.tapatalk-cdn.com/2016...41ee137775.jpg

כל הכבוד !!



Sent from my Nexus 5X using Tapatalk
