בגי"ה - שער פנלים לחניה בבניה עצמית

שלום לכם,

אני צריך לבנות שער לחניה כפולה, יש מסגרת עמודים וקורות רוחביות.
אין אפשרות לשער מסילה ואין אפשרות לפתיחה החוצה - נשאר שער מתרומם, בגלל הרוחות החזקות שיש פה אני לא רוצה שער שמתרומם שלם שלם אלא מעדיף שער פנלים על מסילות. אני רוצה לבנות לבד את השער ויש לי שתי בעיות;

1. בחישובים שלי נראה שמסגרת ברזל בשילוב עם העץ תהיה מאוד כבדה - סביבות 200 ק"ג - חישבתי במינימום פרופיל 20X40 בעובי 2 ממ עם פלח 60 מרותך לחלק הארוך לחיזוק - כדי שהמסגרות יחזיקו ללא כיפוף בארוך 5.5 מטר הנדרש. אין לי מושג מה משקל שער כזה בממוצע אבל נראה לי שזה מאוד כבד.. בחישוב שלי רק העץ ישקול כ 80 ק"ג זה אומר שהמסגרת צריכה להיות קלה ככל הניתן, וצריך לזכור שמדובר בחלוקה ל 4 פנלים (4 מסגרות נפרדות)
2. איפה קונים את המסילות וקיט הפרזול?

אני אשמח לעזרה בעניין..

תודה
אלעד.

אני מכיר את אלטרון בקיסריה להם בטוח יש מסילות ואביזרים.


Sent from my LG-H930 using Tapatalk

מאיפה אתה??
לי יש ניסיון עשיר עם א.א. פלדות מהתנכים
עושין הכל וחומר נורא איכותי.

Sent from my Mi A1 using Tapatalk

רמת הגולן.. אבל נגיע לאן שצריך, אני מודע לזה שאני גר בקצה העולם..

אני עכשיו עשיתי תריס ברזל מתרומם ולא פנלים בגלל שהשער גדול מהסככה ולא יכול להיכנס תחתה.
עלה לי במידות 6.5 על גובה 2.8 18 אשח כולל מעמ
מפתח ביד בלי להתעסק עם זה בעצמי למעט קו החשמל.

Jeep ZJ V8 98
Honda EX300 94

תודה בועז,
אבל בהנחה שהעלות (בארץ) לכל הרכיבים מלבד השער עצמו היא סביבות 5000 שקל, אני מעדיף לבנות לבד..
שלחתי מייל לאלרון נראה מה יענו לי.
נבדוק גם את א.א. פלדות..

תודה :)

אם תרצה טלפון אוכל לעזור לך.
לאחרונה הם בנו מפעל בגודל 8 דונם
מקום איכותי.

Sent from my Mi A1 using Tapatalk

אני חושב שחלקים אפשר למצוא אצל הישריק

למה לא שער גלילה?

בברכה,
יוני5

המשקל מפריע לך בגלל עמידות המבנה או בגלל הפתיחה הידנית?

ציטוט:

---

נכתב במקור על ידי יוני5

למה לא שער גלילה?

בברכה,
יוני5

---

כי לזה נצטרך הרבה מקום מעל הראש ואין לי כזה..

- - - Updated - - -

ציטוט:

---

נכתב במקור על ידי אומי5

המשקל מפריע לך בגלל עמידות המבנה או בגלל הפתיחה הידנית?

---

לא זה ולא זה.. לשער כזה יש קפיצי פיתול, לדעתי יש גם לקפיצים הכי גדולים יש משקל מקסימלי שאפשר להעמיס עליהם ועדיין יהיו יעילים (גם לפתיחה ידנית וגם לעומס על המנוע).
עשיתי חישוב של שימוש באלומיניום במקום פלדה, נראה שהמשקל יירד לסביבות 130 ק"ג, סביר.. השאלה הבאה כמה יעלה האלומיניום לעומת הפלדה..אני צריך לקפוץ לחבר שמתעסק באלומיניום לראות מה אפשר להציע שיתאים

אני מצטער, לא הבנתי כלום ממה שכתבת.
אתה רוצה לבנות שער מ4 חלקים שיהיו אחד מאחורי השני ? כלומר אם המפתח הוא 4 מטר אתה רוצה 4 יחידות של מטר כדי שהפתח המקסימלי יהיה 3 מטר? או שזה נפתח כלפי התיקרה?

Sent from my SM-G930F using Tapatalk

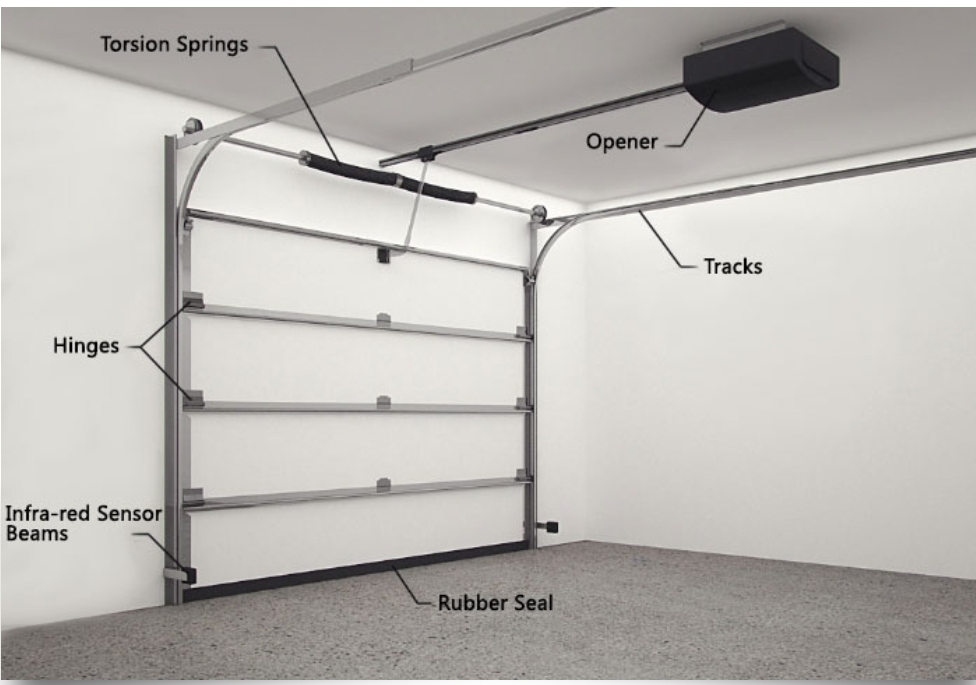

קובץ מצורף 127284קובץ מצורף 127285

למה לא מפנל מבודד כבסיס?
אם אתה רוצה דקורטיבי אז תצפה אותו במשהו דק וקל.

אגב, מפתח גדול ורוחות כדאי לעשות מסילות בצדדים בצורת P ואת הצדדים של המסגרת פנל לשים ווי סערה שימנעו מהפנל להיחלץ מהמסגרת תחת הרוח שתנסה לכופף אותם.


Jeep ZJ V8 98
Honda EX300 94

חפש את החולייה המקשרת. יושבים ליד חדרה ואני מניח שמגיעים לכל מקום. גל, הבעלים הוא גם ג'יפאי.

ציטוט:

---

נכתב במקור על ידי wonderd

כי לזה נצטרך הרבה מקום מעל הראש ואין לי כזה..

---

לא בהכרח. בשער כמו שאתה ביקשת, הפנלים בדר"כ בגובה של 40 ס"מ מה שמכתיב קשת מסויימת המנמיכה בפועל את גובה הפתח לעומת התקרה אליה "נאספים" הפנלים. בנוסף, יש את מנגנון המשיכה של הפנלים - מה שמוריד את גובה הנטו של החנייה.

אצלי יש שער גלילה ברוחב של 5 מטר. אשתדל לזכור ולמדוד עבורך את המידות אצלי.

ללא קשר, ואני מודע שכתבת שאתה לא יכול לעשות שער נגרר (ג'רזי) ולא נפתח החוצה, אבל מנסיון של כמה חברים ושכנים, גם החניות של הפנלים וגם שער הגלילה (כמו שאצלי), הם פתרון נחות וקשה לתפעול כשיש בעיות.
הכי טוב זה שער כנפיים שנפתח החוצה - כשיש בעיות, מעבירים את המנוע למצב ידני, ומאוד פשוט לפתוח ולסגור. באחרים יש כל מיני מנגנונים של מתיחת קלאצ'ים והפרדת המנוע מהמנגנון, מה גם שצריך להרים חתיכת משקל.

בדיעבד היום, לא הייתי עושה שער גלילה, אלא כנפיים נפתחות החוצה.

ובמחשבה שניה, בוא שים לי כנפיים נפתחות וקח שער גלילה, כולל שלטים :rolleyes:

בברכה,
יוני5

רעיון שמצאתי ברשת

https://www.youtube.com/watch?v=pPuJY6xfLdE

אפשר גם שער אקורדיון. בנוי מ-4 חלקים. כל שניים נפתחים לצד אחד ומתקפלים זה על זה. אם יש בעיית עומק, הציר של כל פאנל כזה יכול להיות במרכזו.

ציטוט:

---

נכתב במקור על ידי יוני5

לא בהכרח. בשער כמו שאתה ביקשת, הפנלים בדר"כ בגובה של 40 ס"מ מה שמכתיב קשת מסויימת המנמיכה בפועל את גובה הפתח לעומת התקרה אליה "נאספים" הפנלים. בנוסף, יש את מנגנון המשיכה של הפנלים - מה שמוריד את גובה הנטו של החנייה.

אצלי יש שער גלילה ברוחב של 5 מטר. אשתדל לזכור ולמדוד עבורך את המידות אצלי.

ללא קשר, ואני מודע שכתבת שאתה לא יכול לעשות שער נגרר (ג'רזי) ולא נפתח החוצה, אבל מנסיון של כמה חברים ושכנים, גם החניות של הפנלים וגם שער הגלילה (כמו שאצלי), הם פתרון נחות וקשה לתפעול כשיש בעיות.
הכי טוב זה שער כנפיים שנפתח החוצה - כשיש בעיות, מעבירים את המנוע למצב ידני, ומאוד פשוט לפתוח ולסגור. באחרים יש כל מיני מנגנונים של מתיחת קלאצ'ים והפרדת המנוע מהמנגנון, מה גם שצריך להרים חתיכת משקל.

בדיעבד היום, לא הייתי עושה שער גלילה, אלא כנפיים נפתחות החוצה.

ובמחשבה שניה, בוא שים לי כנפיים נפתחות וקח שער גלילה, כולל שלטים :rolleyes:

בברכה,
יוני5

---

מה מבחינתך החסרונות של גלילה?
פתיחה למרחב הציבורי לא מסוכנת קצת?


Jeep ZJ V8 98
Honda EX300 94

בועז,

כנפיים מרחב הציבורי יכול להיות מסוכן באופן תיאורטי, אם כי לא שמעתי על תאונות כאלה.

החסרונות של הגלילה, כפי שכתבתי למעלה הן שברגע שיש תקלה (ויש תקלות), התפעול הרבה יותר מסובך, בניגוד לכנפיים שבעזרת ידית קטנה אתה מנתק את המנוע ומזיז את השער בקלות ביד.

בברכה,
יוני5

ציטוט:

---

נכתב במקור על ידי איל מ

אפשר גם שער אקורדיון. בנוי מ-4 חלקים. כל שניים נפתחים לצד אחד ומתקפלים זה על זה. אם יש בעיית עומק, הציר של כל פאנל כזה יכול להיות במרכזו.

---

גם אני חשבתי על זה, אבל כל בעל מקצוע שדיברתי איתו אמר לא כדאי זה לא יחזיק.. מה שלא נשמע לי הגיוני אבל מה אני מבין...
לגבי הגלילה..לא יקרה אני לא אוהב את הרעיון.
בדקתי מחירים של קיט מסילות וכל מה שמסביב כולל מנוע, יוצא סביב 5500 שח כולל מעמ. לגבי המשקל - מסגרת אלומיניום תעלה לי כ 1000 שח כשאני מרתך ותוריד את המשקל הכולל לאיזור 130 קג. סביר בהחלט.
לחילופין היה אצלי בעל מקצוע והציע לעשות בכל זאת מברזל ורק 3 פנלים כי גם ככה החנייה לא סגורה הרמטית והוא אומר שאין טעם לעשות 4 פנלים (כל אחד גובה 60). בנוסף הוא טוען שמסגרת אלומיניום לא תחזיק הרבה זמן בשער כזה בגלל התנודות, קשה לי להאמין אבל שוב - מה אני מבין..
קיצר.. ניקח עוד הצעה או שתיים לחלקים ונראה איך נתקדם.
