החלפה של כבל לסינטטי - בעיית לשונית

קובץ מצורף 129868

שלום,

בשעה טובה הצלחתי לתקן את הכננת שבהיילקס החבוטה שלי.
סופר ווינץ׳ 9000.

קניתי כבל סינטטי 1/2״ כדי להחליף כבל מתכתי ישן (10 מ״מ).
על התוף יש לשונית שבה תפוס הכבל (בעזרת פין אלן) והכבל מתכת נכנס בה בקלות אבל בלי הרבה רווח.

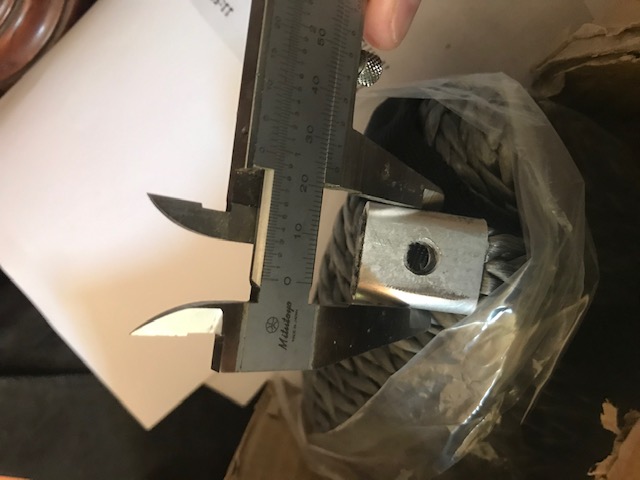

היום הגיע הכבל הסינטטי, אבל לאכזבתי, הלשונית שבקצה רחבה ושטוחה (ולא עגולה) ובעיקר רחבה - כמעט 25 מ״מ ואין סיכוי שתיכנס ככה לחור שיש בתוף (12 מ״מ קוטר).

חשבתי לנסות למעוך, אבל ספק אם אצליח לכווץ את זה לגודל הרלבנטי.

יש הצעות אחרות?

אולי אפשר לחתוך את הלשונית המתכתית, להשחיל את הכבל הסינטטי ולעשות קשר?

מצ״ב תמונה,

אודה מאוד לעזרתכם,
עודד.

אני מנחש שעוד קצת תמונות יעזרו יותר

Sent from my LG-H930 using Tapatalk

צלם את צד הכננת.

כזה...

אתה מבריג את קצה הכבל עם התבריג של נעילת הכבל.
החיבור לא אמור לשאת עומס בכל מקרה, בגלל זה חייבים להשאיר כריכה מלאה על התוף בכל תפעול.
שים לב לכיוון גלגול התוף בחיבור.

מכפיל מתאים לכבל סינטטי יש לך כבר?

https://uploads.tapatalk-cdn.com/202...60202ad43d.jpg

אתה יכול לתפוס גם עם אזיקון.. אתה צריך את הקיבוע בשביל 5-6 ליפופים הדוקים.. השאר יהדק עצמו לתוף מהחיכוך.

ציטוט:

---

נכתב במקור על ידי yoni_0000

אתה יכול לתפוס גם עם אזיקון.. אתה צריך את הקיבוע בשביל 5-6 ליפופים הדוקים.. השאר יהדק עצמו לתוף מהחיכוך.

---

אזיקון מתייבש עם הזמן ונשבר.
זה נכון שהחיכוך של הכריכות הוא החשוב באמת, אבל לא הייתי מגזים עד כדי ירידה לאזיקון.

אני חושב שאתם לא כ"כ ברורים.
הוא צריך להחליף את הבורג ללא ראש בבורג עם תבריג זהה עם ראש.
ואז לתפוס את הקצה של הכבל סינטטי מבחוץ על התוף ולא כפי שהיה מושחל הכבל פלדה.

Sent from my LG-H930 using Tapatalk

ציטוט:

---

נכתב במקור על ידי מוטי ג.

אני חושב שאתם לא כ"כ ברורים.
הוא צריך להחליף את הבורג ללא ראש בבורג עם תבריג זהה עם ראש.
ואז לתפוס את הקצה של הכבל סינטטי מבחוץ על התוף ולא כפי שהיה מושחל הכבל פלדה.

Sent from my LG-H930 using Tapatalk

---

זו הייתה הכוונה.

אני יודע, אבל לא הבנתי את זה ממה שכתבת, ולכן הנחתי שגם פותש לא

Sent from my LG-H930 using Tapatalk

תודה רבה!

הבנתי ואחפש בורג עם ראש והברגה מתאימה.
איזה מזל שעצרתם אותי בזמן מלחתוך את הלשונית ולנסות קשירות...

מבטיח לעדכן.

שבת שלום!

ציטוט:

---

נכתב במקור על ידי ד ו ר ו ן

אתה מבריג את קצה הכבל עם התבריג של נעילת הכבל.
החיבור לא אמור לשאת עומס בכל מקרה, בגלל זה חייבים להשאיר כריכה מלאה על התוף בכל תפעול.
שים לב לכיוון גלגול התוף בחיבור.

מכפיל מתאים לכבל סינטטי יש לך כבר?

https://uploads.tapatalk-cdn.com/202...60202ad43d.jpg

---

מה הכוונה למכפיל סינטטי

Sent from my SM-G973F using Tapatalk

אצלי הייתי באותה דילמה,
החלפתי כבל מתכת בסינטטי,
קצצתי את הקצה, העפתי את החלק עם המתכת, שרפתי את הקצה והכנסתי בכוח לחור, הברגתי את הבורג חזרה.

מה שתופש את הכבל, בעצם חיכוך הכבל בתוף (מה שכבר כתבו כאן)

תצבע את השיכבה האחרונה שעל התוף, כך כשאתה שולף את הכבל עד הסוף, והכבל הצבוע מתחיל לצאת, זה יהווה לך כסימן לעצור.


Sent from my SM-G973F using Tapatalk

ציטוט:

---

נכתב במקור על ידי יורם-דרומי

מה הכוונה למכפיל סינטטי

Sent from my SM-G973F using Tapatalk

---

מכפיל שמתאים לכבל סינטטי.

https://www.ebay.com/itm/293349401954

מכפיל רגיל שפגש כבר כבל פלדה יגרום נזק לכבל סינטטי בגלל החירוץ והשריטות, עד כדי קריעה בעומס.

המכפיל בקישור עובד עם שאקל רך.

ציטוט:

---

נכתב במקור על ידי ד ו ר ו ן

מכפיל שמתאים לכבל סינטטי.

https://www.ebay.com/itm/293349401954

מכפיל רגיל שפגש כבר כבל פלדה יגרום נזק לכבל סינטטי בגלל החירוץ והשריטות, עד כדי קריעה בעומס.

המכפיל בקישור עובד עם שאקל רך.

---

אז מכפיל חדש שלא נעשה בו שימוש, עדיין רלוונטי

מי שמוכר חמור, יגיד עליו שהוא סוס.

מי שקונה סוס, יגיד עליו שהוא חמור.

ציטוט:

---

נכתב במקור על ידי יורם-דרומי

אז מכפיל חדש שלא נעשה בו שימוש, עדיין רלוונטי

---

כמעט נכון,
המכפיל הרגיל מחייב שעטנז של שאקלים ממתכת בגלל השפתיים החדות של טבעת החיבור.
אם הסט שלך כולו סינטטי (בטיחות, משקל), אז מכפיל רגיל בעייתי.

ציטוט:

---

נכתב במקור על ידי יורם-דרומי

מי שמוכר חמור, יגיד עליו שהוא סוס.
מי שקונה סוס, יגיד עליו שהוא חמור.

---

אפשר הסבר לנמשל במקרה הנוכחי או שהתפלקה לך החתימה לתוך התגובה?

דורון,
כתבת : ״שים לב לכיוון הגלגול של הכננת״.
האם יש כיוון ״נכון״ למשיכה ואחר לשחרור?
או שזה לא משנה ורק צריך בהרכבה להחליט ולחבר את הכבל בהתאם?

תודה!

חיבור הכבל כדי שיהיה עם כיוון הגלילה.

וזה גם תלוי בהתקנה של המוביל, במידה והוא לא מותקן ממורכז מול התוףה(במעמד הגובה) , אז הוא יקבע את כיוון היציאה מהתוף אם למעלה או למטה.
לדעתי, זה בד"כ למטה.
וכמובן מה שדורון כתב, שזה יהיה תואם וברור לסימנים על שלט ההפעלה.

Sent from my LG-H930 using Tapatalk

ציטוט:

---

נכתב במקור על ידי ד ו ר ו ן

כמעט נכון,
המכפיל הרגיל מחייב שעטנז של שאקלים ממתכת בגלל השפתיים החדות של טבעת החיבור.
אם הסט שלך כולו סינטטי (בטיחות, משקל), אז מכפיל רגיל בעייתי.


אפשר הסבר לנמשל במקרה הנוכחי או שהתפלקה לך החתימה לתוך התגובה?

---

החתימה

מי שמוכר חמור, יגיד עליו שהוא סוס.

מי שקונה סוס, יגיד עליו שהוא חמור.

ציטוט:

---

נכתב במקור על ידי מוטי ג.

וזה גם תלוי בהתקנה של המוביל, במידה והוא לא מותקן ממורכז מול התוףה(במעמד הגובה) , אז הוא יקבע את כיוון היציאה מהתוף אם למעלה או למטה.
לדעתי, זה בד"כ למטה.
וכמובן מה שדורון כתב, שזה יהיה תואם וברור לסימנים על שלט ההפעלה.

Sent from my LG-H930 using Tapatalk

---

בדר כלל - כבל למטה.

החלפה לסינטטי - התקלה נוספת...

אז קניתי בורג מתאים עם ראש, אבל מסתבר שהלשונית של הכבל הסינטטי רחבה והחור של הבורג ממש בצד של התוף, כך שהלשונית הרחבה לא מאפשרת לבורג להיות מול החור ולהיכנס.

מצ"ב תמונה.

מישהו מהחברים הציע לחתוך את הלשונית ולהכניס את הכבל לחור המקורי של כבל המתכת ולסגור עליו את הבורג. זה מספק?

אולי לחתוך עם דיסק חלק מהלשונית?

מה דעתכם?

קובץ מצורף 129905

מאותה הסיבה אני חתכתי את הלשונית המקורית, ולחצתי חתיכת צינור אלומיניום צרה יותר בקצה הכבל, וחור מתאים עם מקדחה.

הכבל עצמו, במצב מקורי, לא נכנס חור השחלה שיש בתוף?

ציטוט:

---

נכתב במקור על ידי ד ו ר ו ן

מאותה הסיבה אני חתכתי את הלשונית המקורית, ולחצתי חתיכת צינור אלומיניום צרה יותר בקצה הכבל, וחור מתאים עם מקדחה.

הכבל עצמו, במצב מקורי, לא נכנס חור השחלה שיש בתוף?

---

אני חושש שלא ואם כן, אז ממש בקושי, ואוכל לוודא את זה רק אם אחתוך את הלשונית, ומשם אין דרך חזרה.

אולי ליצור איזו הארכה מתכתית מהלשונית אל הבורג?

עודד

אני הייתי מכין שטוח קטן שמתאים למיקום החור המקורי בתוף, לוחץ מלמעלה על קצה הכבל על התוף. https://uploads.tapatalk-cdn.com/202...72f9720f8e.jpg

Sent from my LG-H930 using Tapatalk

מה אכפת לך לחתוך את הסנטימטר בקצה ולבדוק?
הארכה=עוד משהו חד בתוף שהכבל יכול להפגע ממנו.

אצלי חיברתי עם בורג אלן עם ראש מעוגל כמו כיפה.

אצלי לקחתי סופית כבל והשתמשתי בחור שלה כדי להכניס בורג רגיל עם ראש שטוח.

זה ממילא לא עומד בעומס שם.

ציטוט:

---

נכתב במקור על ידי ד ו ר ו ן

מה אכפת לך לחתוך את הסנטימטר בקצה ולבדוק?
הארכה=עוד משהו חד בתוף שהכבל יכול להפגע ממנו.

אצלי חיברתי עם בורג אלן עם ראש מעוגל כמו כיפה.

---

יש כבר בורג מתאים, אבל אם מכניסים בחור של הלשונית של הכבל, הבורג רחוק מהחור שעל התוף ולא יכול להיכנס. 4-5 מ"מ הצידה.

- - - Updated - - -

ציטוט:

---

נכתב במקור על ידי מוטי ג.

אני הייתי מכין שטוח קטן שמתאים למיקום החור המקורי בתוף, לוחץ מלמעלה על קצה הכבל על התוף. https://uploads.tapatalk-cdn.com/202...72f9720f8e.jpg

Sent from my LG-H930 using Tapatalk

---

זה נשמע לי טוב, אבל אז הכבל יהיה מוחזק רק בלחץ? בלי להיות תפוס בחור של הלשונית?

בכל מקרה מה שמחזיק את הכבל זה חיכוך על התוף. בגלל זה אסור לשחרר עד את הכבל החוצה.

Sent from my LG-H930 using Tapatalk

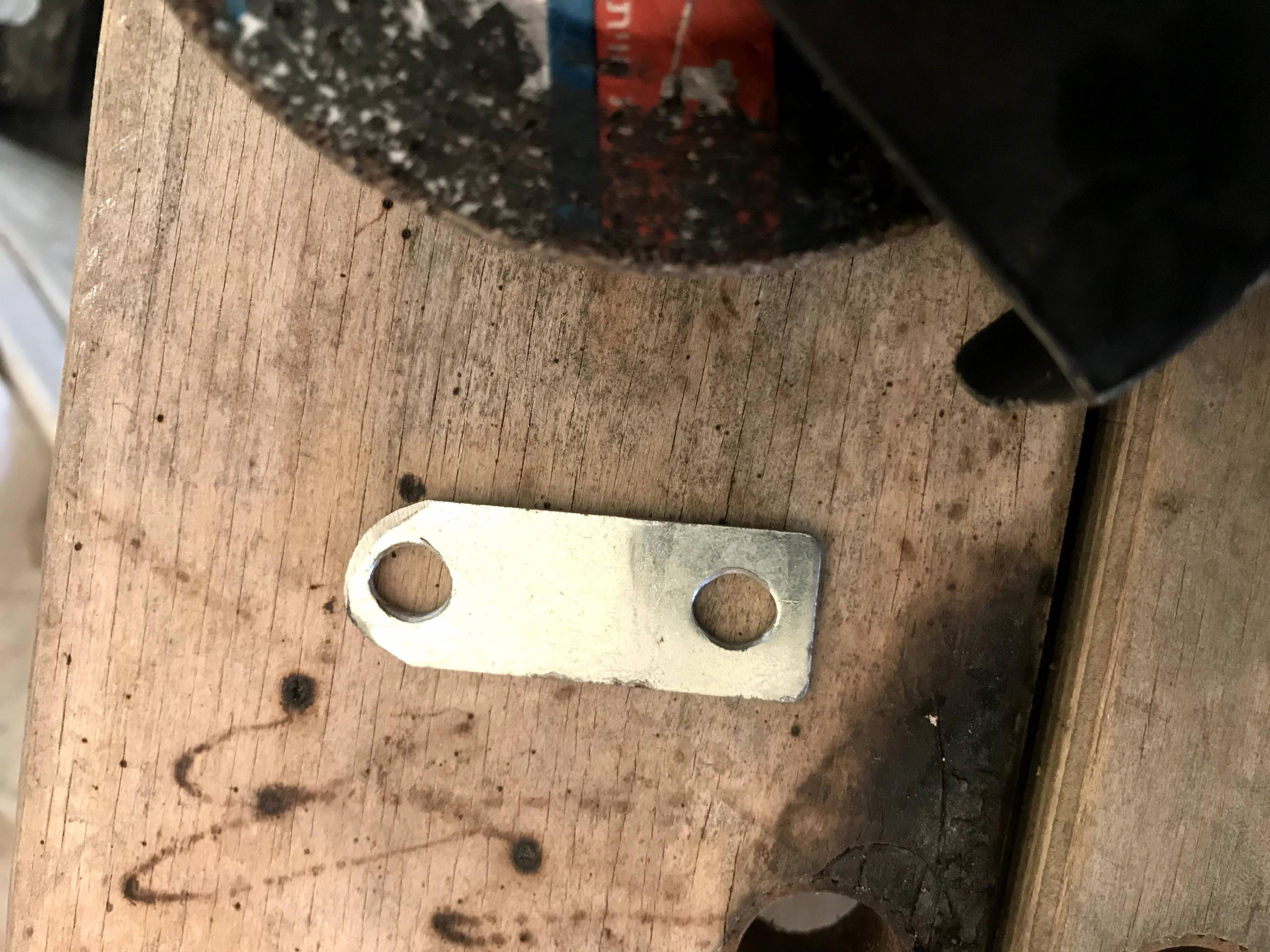

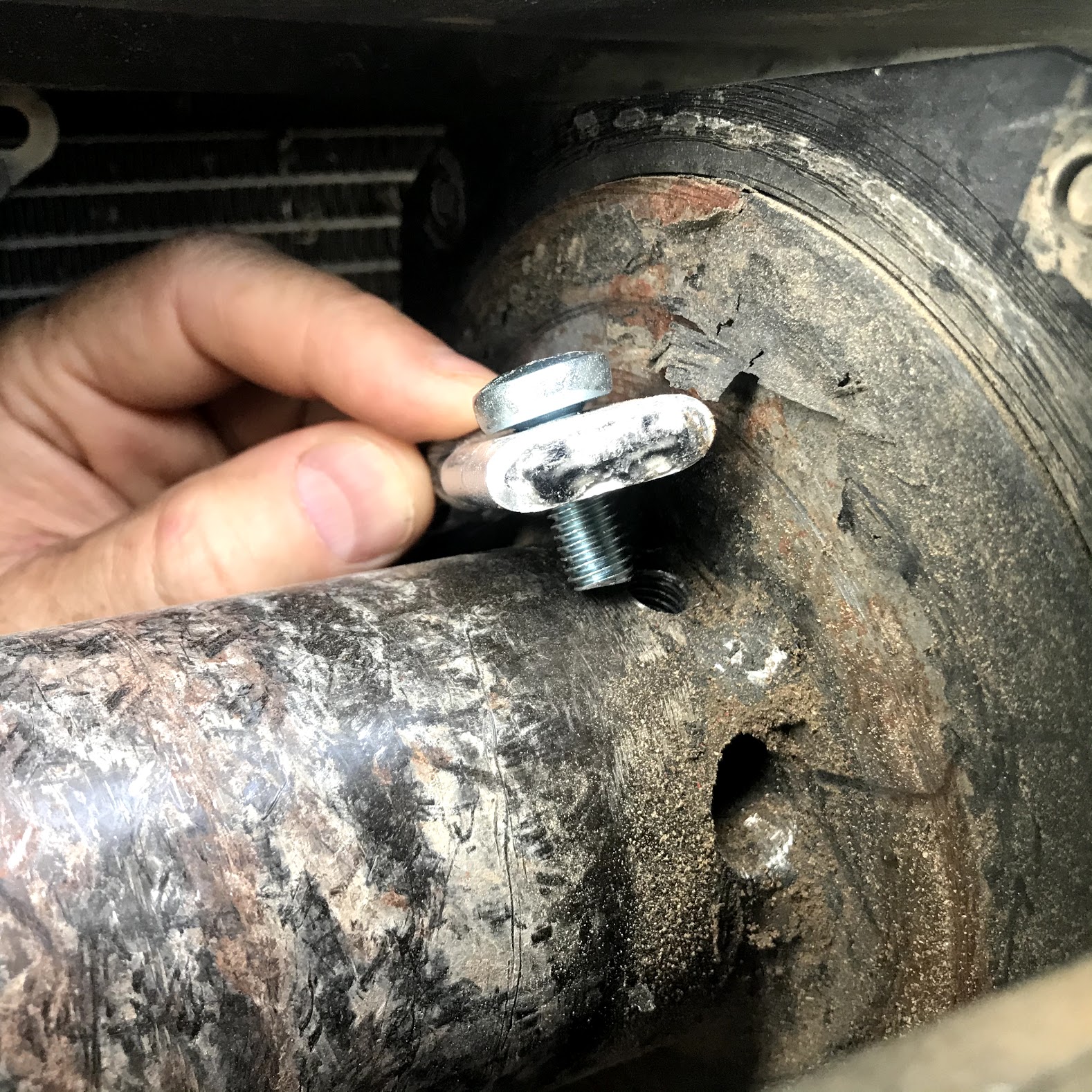

שפצרתי מחבר, חיברתי עם בורג אל התוף מבחוץ, ואת המחבר עם בורג ואום לכבל.
גלגלתי פנימה, הכבל הסינטטי די עבה ו 30 מ' נכנסו בקושי ובסוף משפשפים מעט את הדפנות.

מצ"ב תמונות

קובץ מצורף 129925קובץ מצורף 129926קובץ מצורף 129927
