היי
מחפש מתג Switch שיהיה אפשריות ל 3 אפשרויות שונות
הכוונה מתג במצב 1 או 2 או 3 צריך שאחד מהמצבים פועל ( כל אחת מהמצבים צריך להיות במצב ON - מקווה שהסברתי נכון )
ראיתי את המתג הזה
https://www.aliexpress.com/item/1005...d=5GGH4FvsJt1R
כמובן שבחרתי באופציה
3 Position 2NO2NC
אבל לדעתי במצב אמצע זה לא סוגר מעגל
בקיצור, אם זה המתג הנכון - איך אני מחווט את שיעבוד ב 3 מצבים
אם זה לא המתג הנכון איזה עוד אפשריות יש לי ?
אשמח ללינק מתאים
תודה
אתה רוצה בורר בין 3 מצבים? שכל פעם משהו אחר מתוך ה3 "רכיבים" יקבל חשמל?
לאיזה מתח ואיזה זרמים?
מה צורת ההתקנה? (קופסה או פנל)
Sent from my SM-N986B using Tapatalk
היי
לא עובר מתח,
זה מתג / בורר לשינוי התנגדויות בלבד.
יש שתי קויים במעגל
אחד מהקויים אני מחבר בצומת 3 נגדים שונים לבורר, ובוחר כל פעם מה שאני צריך
תודה
חייב להיות סיבובי?
במידות בערך של מה ששלחת?
בכל מקרה הכיוון שלך צריך להיות בורר ולא מתג רגיל, רגע מחפש....
Sent from my SM-N986B using Tapatalk
אני מתקין אותו במקום המצית של הרכב ( אני לא מעשן :D)
לא חייב סיבובי
אשמח לכמה אופציות של בוררים
תודה
גם שלך מאפשר 3 מצבים,
חבר את המוצא לשני ה common בו"ז, ואז יש לך 3 אפשרויות בהן זה תלוי בנגדים שלך: כי אתה משחק בין אותם 2 נגדים ב3 אפשרויות חיבור, ביחד (כנראה חיבור מקבילי) או כל אחד מהם בנפרד.
האם זה עונה לך על הדרישה?
אם לא, אתה חייב מתג בורר ל3 מצבי ON. בעלי כרגע מצאתי רק 4 מצבים כי אחד מהם הוא OFF
https://uploads.tapatalk-cdn.com/202...b8bf42f2f9.jpg
Sent from my SM-N986B using Tapatalk
משהו כזה טוב לך?
בלינק הספציפי הזה אין שרטוט
Just found this amazing item on AliExpress. Check it out! ₪17.60 48%OFF | Car Air Condition Switch Universal 4 Speed AC Switch Replacement For Freightliner INM2G754A Car Accessories
https://a.aliexpress.com/_EurtDkT
Sent from my SM-N986B using Tapatalk
רגע...מנסה להבין מה כתבת
מכין סרטוט - תאמר לי עם נכון
איזה נגדים יש לך ולאיזו התנגדות אתה רוצה להגיע בכל 3 המצבים?
Sent from my SM-N986B using Tapatalk
אתה מחפש מתג סיבובי כמו בורר מהירויות של מפוח מזגן?
אסף.
מוטי
בהתאם למה שכתבת לי
האם הסרטוט נכון ?
המספרים בכל קו זה נגד שונה
- - - Updated - - -
זה לא חייב להיות מתג סיבוביציטוט:
נכתב במקור על ידי asafk
פשוט בחרתי במתג הזה כי זה מה שהבנתי
אפשר שזה יהיה מתג כזה
https://www.aliexpress.com/item/1005...8da37um7i&mp=1
רק לא כל-כך מבין את מטריצת החיבורים
1 שלך לא נכון, אבל אני חושב שהבנת נכון.
אני מניח שכל 2 מגעים מעל הקומון הם של אותו סוויטש, זו, בדיקה שקל לעשות עם פלוק במצב רציפות עם צפצוף.
שורה תחתונה, אתה צריך לערבב בין הערוצים שבכל מצב של המתג כך שמי שממותג /מעביר שתמיד תקבל את ההתנגדות השקולה הדרושה.
אבל... בוא נתחיל מרצוי ומצוי, איזה נגדים יש לך?
איזה התנגדות שקולה אתה צריך?
אולי בכלל אי אפשר לספק את מה שאתה רוצה עם המתג שיש לך כרגע ביד
Sent from my SM-N986B using Tapatalk
כן הבנתי את הרעיון ...יש לי גם פלוק ואני יכול לבצע בדיקה לפני
לשאלתך,
אין לי כרגע שום מתג
מתכוון לקנות ושואל לפני הקניה
נגדים עדיין אין לי - גם צריך לקנות
הנגדים מ 50 אום עד 1K, עוד לא החלטתי את המידות הרצויות.
מעניין , האם יש אתר כלשהו שבונה בורר כזה אם נגדים בפנים ?
אני חושב שאסף שאלה ממוקדת מאוד וכדאי לענות עליה.
תסביר מה אתה רוצה לעשות
Sent from my SM-N986B using Tapatalk
מצג סיבובי של מהירות מפוח מזגן כמו שכתבתי - תתחיל בלחפש כזה.
פרט לכך מתג סיבובי של קומה אחת יהיה קשה למצוא שלושה מצבים nc-no-no
(כלומר אחד סגור שניים פתוחים).
אבל מתג 2 או 3 קומות 3 מצבים יש בשפע.
אם אין מגבלת מקום מתג 3 מצבים 3 קומות.
יש גם טוגלים ואפילו רוקרים 3 מצבים on-on-on אבל צריך לחפש זה לא מוצר נפוץ
אסף.
יש את בורן טכנולוגיות, הם יכולים להמציא כל בורר עם כמה מצבים וכמה קומות שתבחר, ואז זה בעיקר משחק התאמה בוליאני, והם אפילו בארץ.
Sent from my SM-N986B using Tapatalk
או לפרק מאיזו גרוטאה זרוקה
Sent from my SM-N986B using Tapatalk
מרוב הודעות ..פיספתיציטוט:
נכתב במקור על ידי asafk
אני מחפש בורר מצבים אולי כמו של בורר מזגן (לא בדיוק מכיר זה לא עבור מזגן בכל אופן )
אני מניח שזה יעשה את מה שאתה מחפש, מקווה
Just found this amazing item on AliExpress. Check it out! ₪2.54 30%OFF | 10A 24VDC/6A 120VAC Auto Fan 4 Position 3 Way Selector Rotary Switch 1PCS
https://a.aliexpress.com/_EQqDDIr
Sent from my SM-N986B using Tapatalk
וגם זה, כי זה יותר גמיש למימוש עצמי:
Just found this amazing item on AliExpress. Check it out! ₪3.71 15%OFF | 1pc RS26 4P3T 4 Pole 3 Position Selectable Band Rotary Channel Selector Switch Handle length 20MM with knob
https://a.aliexpress.com/_Ew9ktYb
רק תחפש את הראש knob שבא לך וטוב לך בעין.
Sent from my SM-N986B using Tapatalk
מעניין... יעבוד בטוח,
השאלה אם אפשר לזהות באיזה סטטוס נמצא כל מצב
או שזה בורר חופשי ואז יהיה קשה לזהות מצב A,B,C
תודה חברים
עזרתם מאוד
יש שתי אופציות לממש, אחד זה Rotarty Switch עם מגע מרכזי.
השני זה להשתמש ב DPDT 3 Way toggle. במצב הזה יש לך שני מעגלים הפוכים כאשר הסוויץ במצב עליון מעגל אחד פתוח והשני סגור.
קצר בין רגל 3 לרגל 5 יתן לך 3 מצבים On-On-On.
אם זו אופציה רלוונטית אצייר את זה ואעלה.
גם אופציהציטוט:
נכתב במקור על ידי Pageup
וגם ללמידה לחבר את החייוט אם המתג שציינת
אשמח שתשלח ציור
תודה

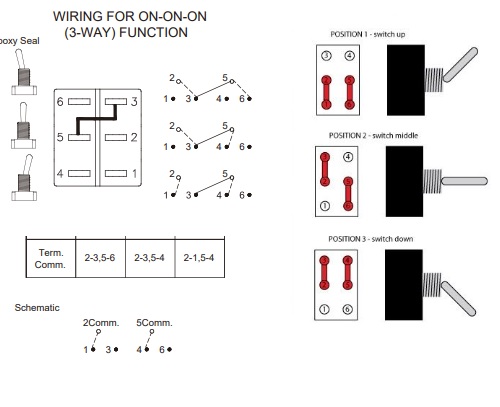

קובץ מצורף 145026
הרכבתי את זה מכמה תמונות לתמונה אחת. מימין רואים את ה DPDT - צריך למעשה מפסק עם 6 מגעים שזה שני מעגלים כאשר במצב האמצעי הם הפוכים (ולא במצב OFF או NONE) וזה מה רואים ב Terminal Connection.
כאשר מקצרים בין רגל 3 לרגל 5 מצליחים לקבל את הפונקציונליות הזו והיא תתן לך האפשרות ל 3 מצבים.
רגל 2 היא ה Common או ה In ורגליים 1,4,6 הן ה"יציאות".
אם מחפשים פונקציונליות של מחלק זרם (מתח מלא, חצי ו"אפס") מה שצריך לעשות זה לשים שני נגדים בעלי ערך שווה בין הרגליים (ועדיף עם התנגדות גבוהה מאוד כדי לקבל "בזבוז" יותר קטן) ואז ברגל 6 לשים את ה VCC (מתח) וב 1 אתה ה GND ומקבלים למעשה ברגל 2 שבמקרה הזה היא דווקא ה OUT את המתחים. אם רוצים 1/4 או 1/3 פשוט לשחק עם הנגדים.
ציטוט:
נכתב במקור על ידי Pageup
נראה לי שהסתבכתי ב
אם מחפשים פונקציונליות של מחלק זרם......
אז לך על הלינק בתגובה 20,שם אין מיקסים בין ערוצים ואין קומבינה.
Sent from my SM-N986B using Tapatalk
הוזמןציטוט:
נכתב במקור על ידי מוטי ג.
תודה מוטי
