המשחזת לא עבדה , פירקתי , על פניו נראה לי או קבל או מפסק ,
בדקתי את המפסק עם מד מתח והוא תקין .
לא זוכר מה היה מחובר למה ,

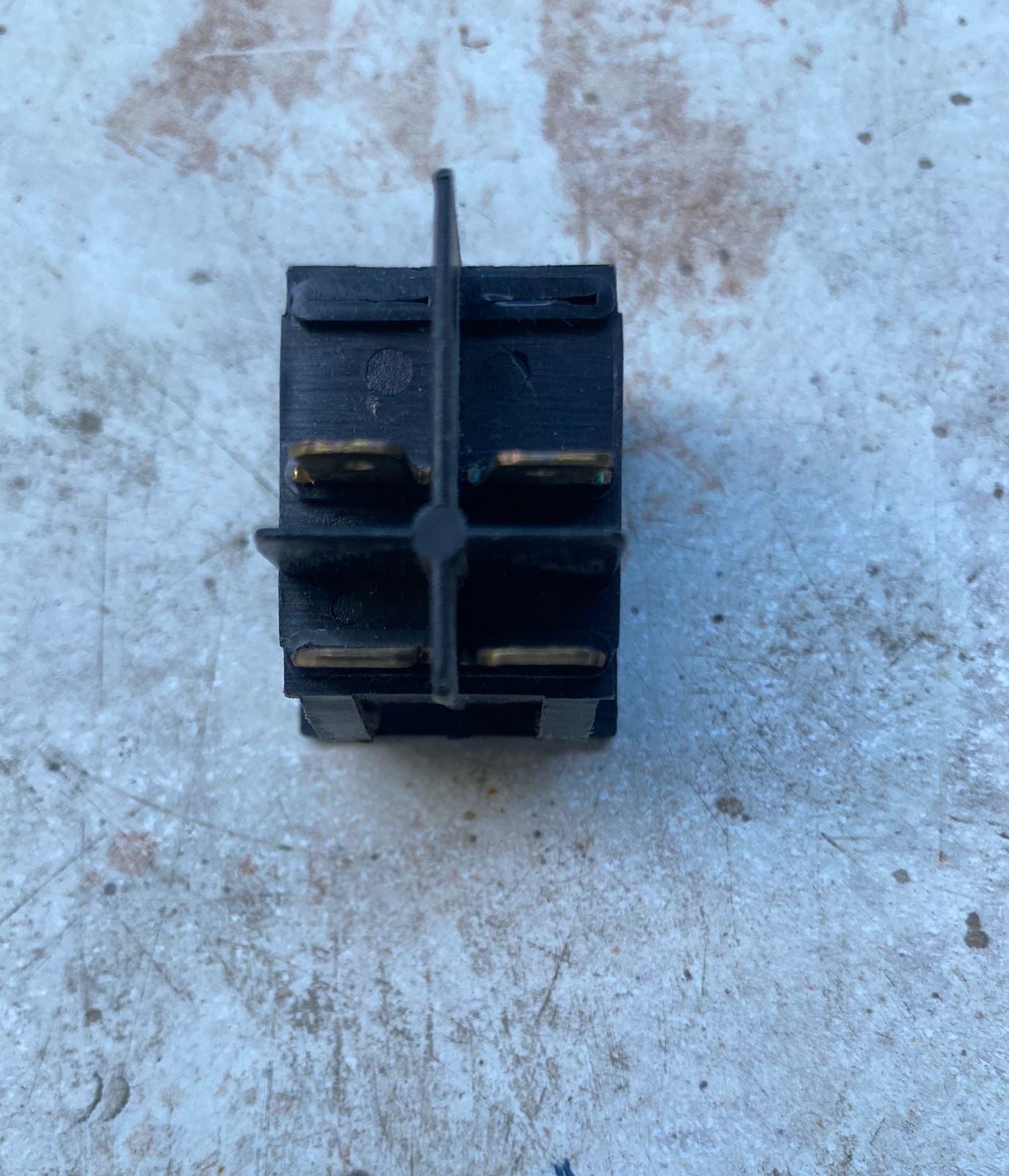

קובץ מצורף 146814קובץ מצורף 146815
Printable View
המשחזת לא עבדה , פירקתי , על פניו נראה לי או קבל או מפסק ,
בדקתי את המפסק עם מד מתח והוא תקין .
לא זוכר מה היה מחובר למה ,
קובץ מצורף 146814קובץ מצורף 146815

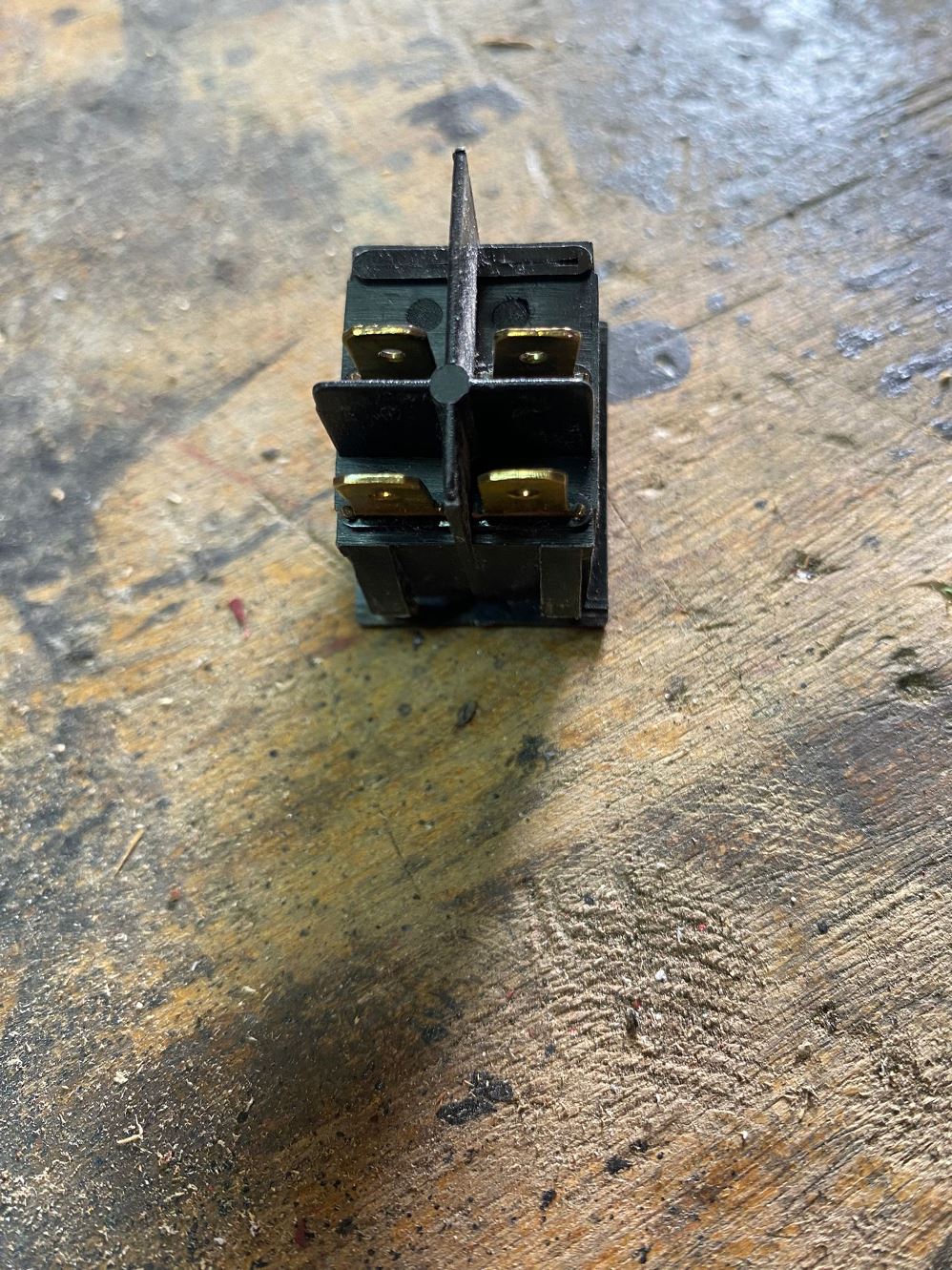

הכחול והחום, שיוצאים מהכבל הזנה השחור, מתחברים אחד ליד השני לשתי הרגלים הקרובות בצילום.
שתי הסופיות האחרות (אדום , ואפור \ בהיר ,לא ברור) לשתי הרגלים הרחוקות ( הסדר לא חשוב).
תצלם עוד כמה תמונות אז יהיה יותר בטוח.

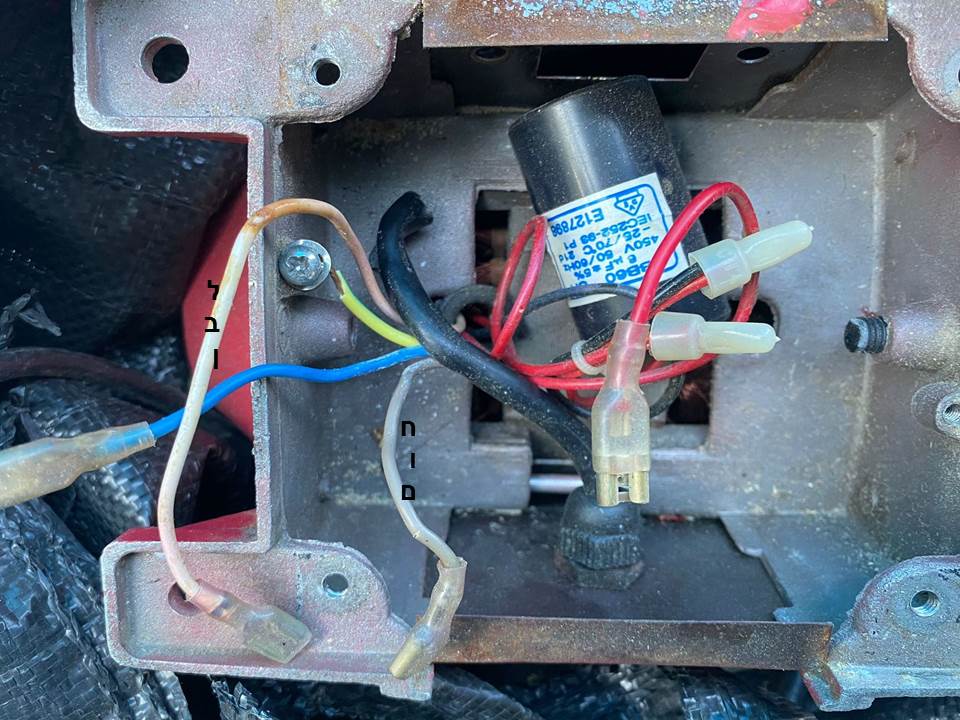

עוד תמונות , רשמתי צבעים באלה שלא ברורציטוט:
נכתב במקור על ידי zivo

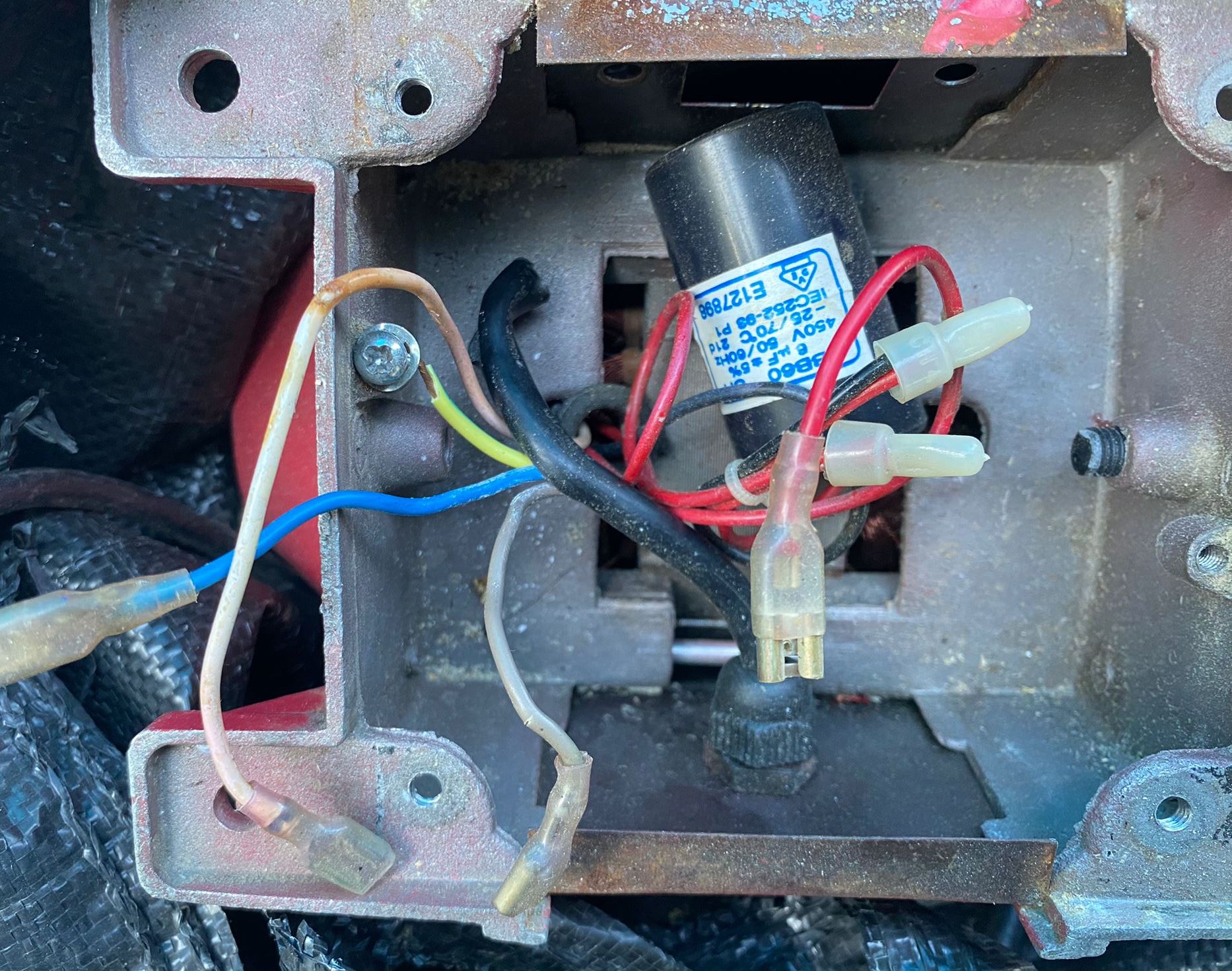

קובץ מצורף 146822קובץ מצורף 146823קובץ מצורף 146824קובץ מצורף 146825
במרכז התמונה יש כבל שחור, יוצאים ממנו שלושה חוטים, מה הצבעים שלהם ?
אתה יכול לצלם כך שיראו את החוטים ברור ( שיהיה ברור מה יוצא מהכבל ומה מגיע מתוך המכונה)?
קובץ מצורף 146832
מהשחור יוצאים כחול, חום , לבן וצהוב (הארכה)
האדום יוצא מתוך המכונה .
לא ברור.
כבל 4 גידים, שאחד מהם הארכה? מוזר.
מאיפה מגיע הכבל השחור?
זיו, בתמונה הראשונה זה ברור יותר מה הולך לאן.
https://uploads.tapatalk-cdn.com/202...fa7576ed1b.jpg
רונן תבדוק לפני חיבור המתג, האם יש רציפות בין הדקי המנוע לגוף המכשיר, זה יעיד על תקלה =פריצת הבידוד, אמנם בודקים את זה עם מגר אבל מניח שאין לך.
תבדוק עם רב מודד במצב רציפות עם צפצוף איזה זוג מגעים ממותגים אחד לשני בשינוי מצב של המתג (ככל הנראה כמו שזיו כתב, אבל ככה גם תבין את זה בעצמך)
ואז בכל זוג קטבים כזה מתחבר לאחד מהם גיד מהכבל הזנה השחור ולשני גיד שמגיע מהמנוע.
וגם לצמד מגעים השני, אחד מההזנה ואחד למנוע.
הדגשתי כאן את החוטים כמו שאני מבין מהתמונה הראשונה https://uploads.tapatalk-cdn.com/202...ff8b6735a8.jpg
תודה , אנסה לבדוק.
מוטי,
המתגים האלו תמיד עובדים על ציר האורך ( התנועה של המפסק) עם זה אין לי בעיה.
בתשובה הראשונה חשבתי כמוך, ולכן גם עניתי בבטחון.
בתשובה האחרונה, רונן קצת בלבל אותי.
צריך לוודא שהמיפוי חוטים שלך נכון.
לגבי המתג אני לגמרי מסכים, אבל ככה רונן ילמד לבדוק ולא לזכור או להתבלבל.
Sent from my SM-N986B using Tapatalk
קובץ מצורף 146837
קובץ מצורף 146838

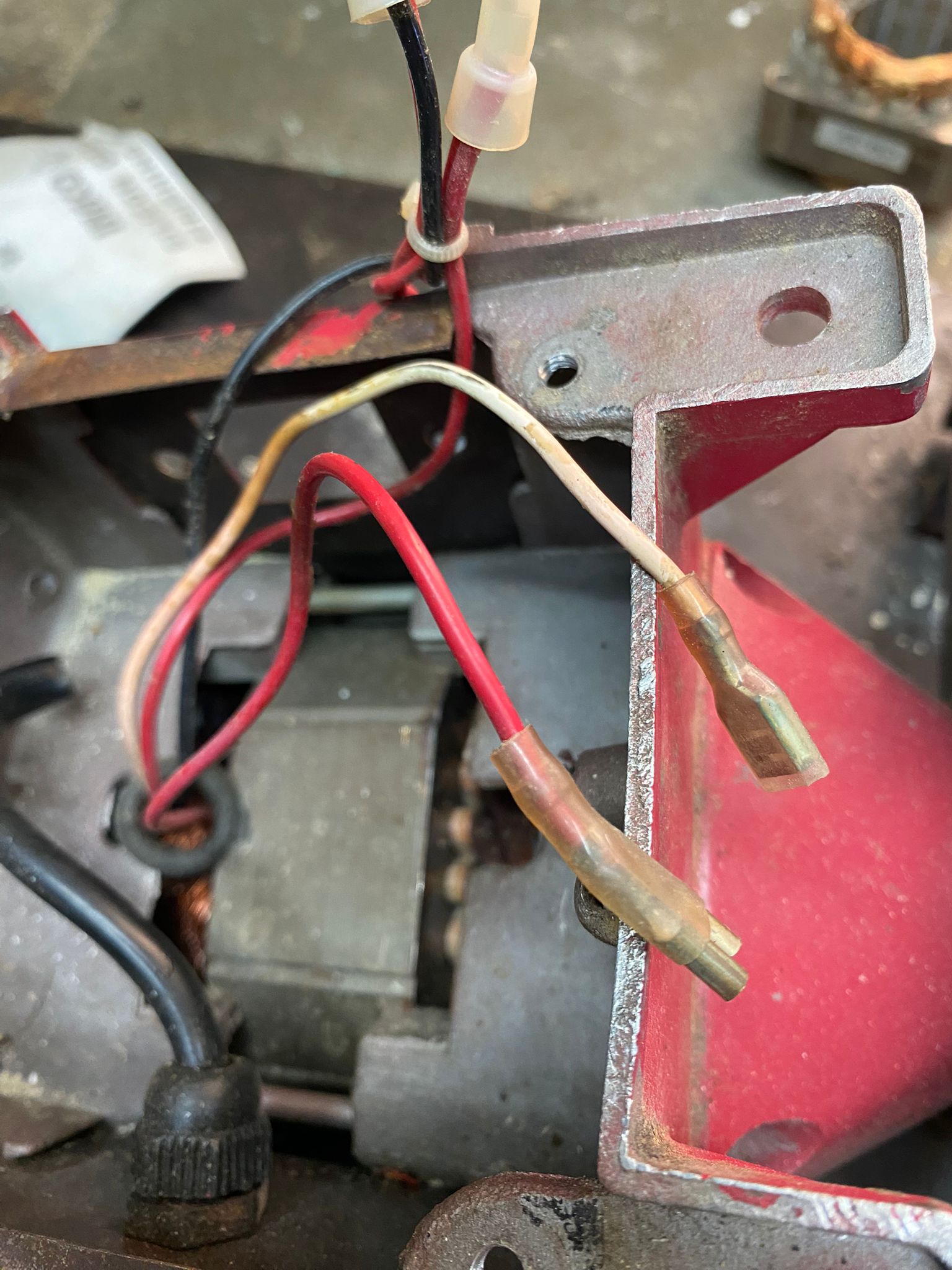

צילמתי שוב , היתה טעות מקודם
האדום והלבן מגיעים מהמנוע.
אז איך מחברים למפסק ?
קובץ מצורף 146839
בדיוק איך שכתבתי בהודעה הראשונה של ( השניה בשרשור)
ציטוט:
נכתב במקור על ידי zivo

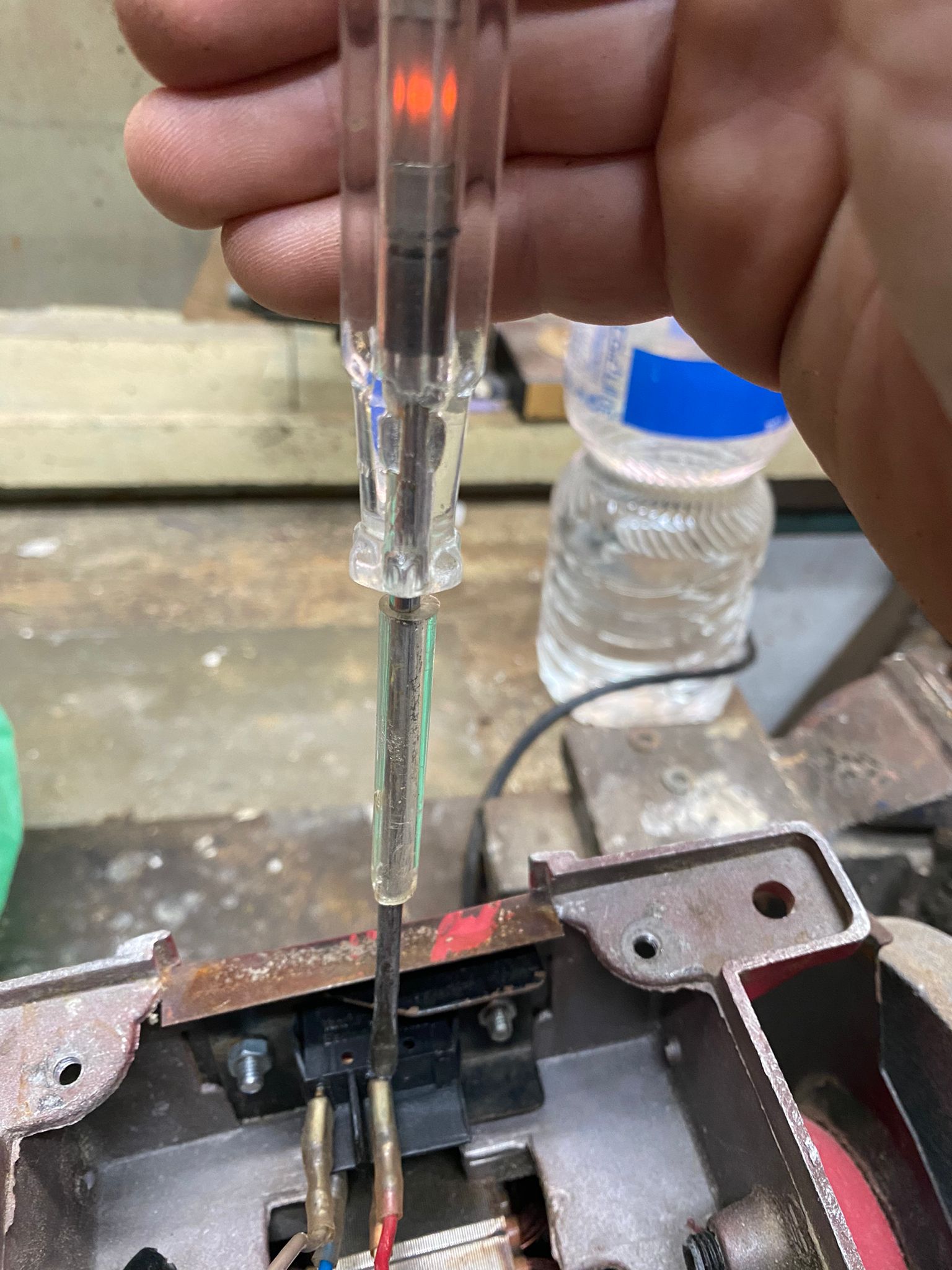

מחובר , יש זרם בחום ובאדום.
לא עובד.
יכול להיות הקבל ?
איפה קונים קבל ? אולי בציוד למזגנים?
1 - אני חושב שאתה מתכוון שיש מתח ולא זרם.
אני מעיר את זה כי זה חשוב.
אם יש זרם, זה אומר שהמעגל נסגר.
אם יש מתח ( בכניסה) זה לא אומר שהמעגל נסגר.
2- תבדוק מתח בין האדום ללבן.
3- שאתה מפעיל את המפסק, יש איזה זימזום מהמנוע?
שהמתח מחובר, תנסה בזהירות ! לתת למשחזת תנופה ביד.
4- קבל תמצא בכל חנות חשמל ( שים לב לגודל). גם בחנויות מזגנים, אבל מבחר יותר קטן.
ציטוט:
נכתב במקור על ידי zivo
יש מתח גם ביציאה מהקבל , זה אומר שהוא תקין ?

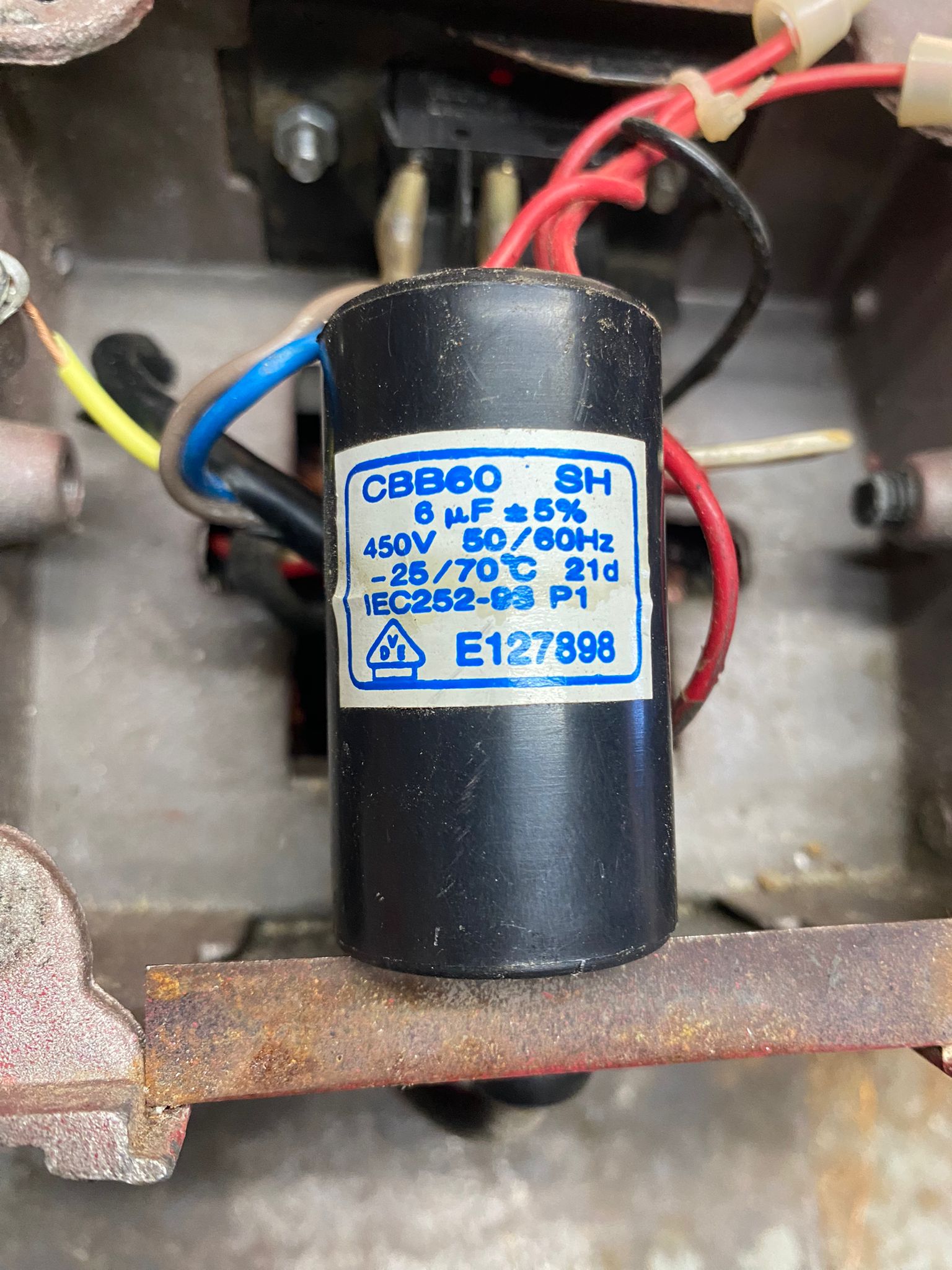

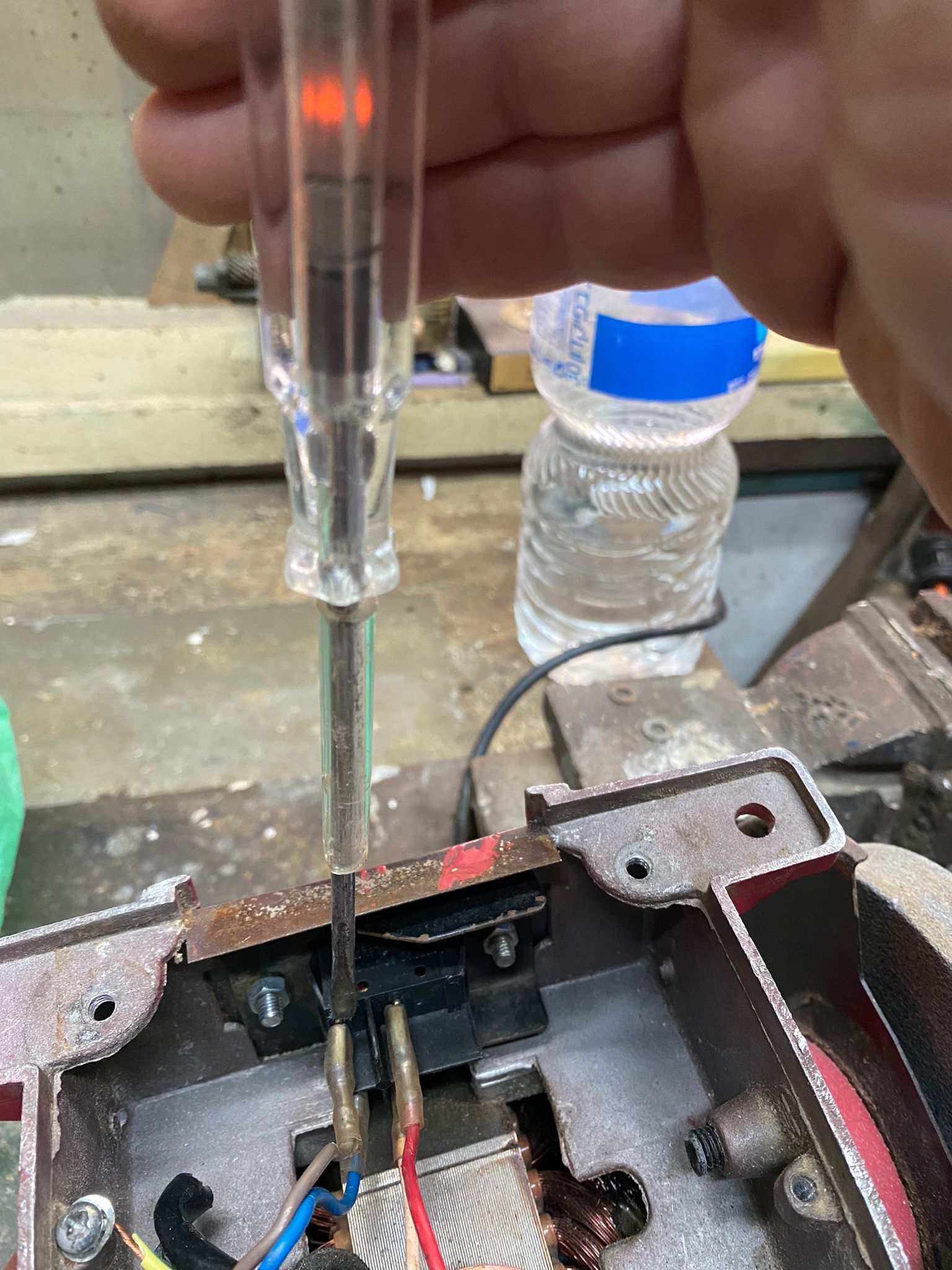

קובץ מצורף 146840קובץ מצורף 146841קובץ מצורף 146842
לא ( לגבי הקבל).
יש לך רב מודד ( במקום למדוד עם טסטר)?

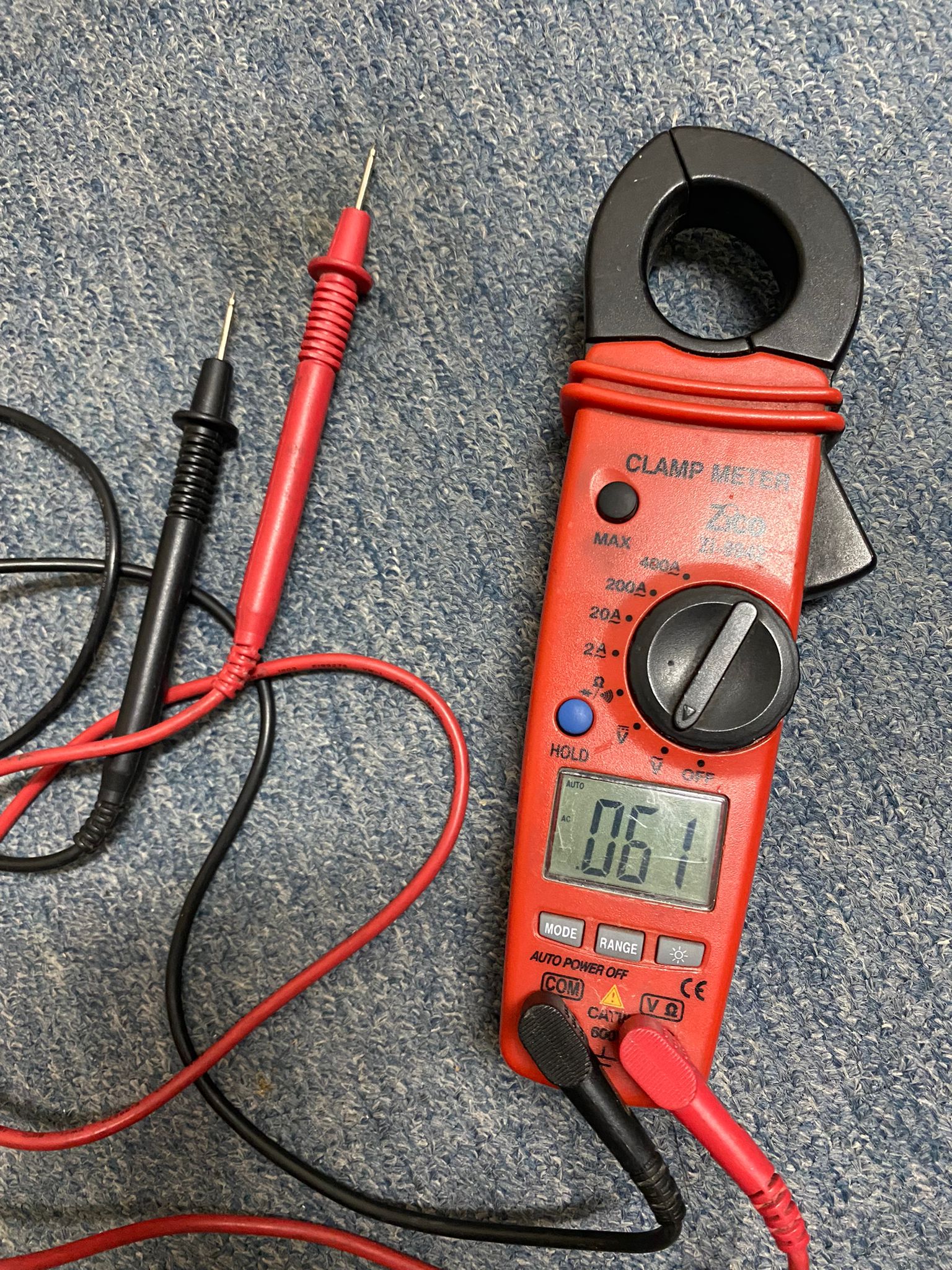

קובץ מצורף 146844
כזה , אני לא בטוח שהוא תקין, כל הזמן רצים שם המספרים.
אז הוא לא תקין
לא בהכרח, המתח הוא עם סקאלה אוטומטית ועם הדקים באוויר זה נורמלי, הוא מראה מיליוולטים.ציטוט:
נכתב במקור על ידי zivo
כשהבורר במצב מתח חילופין, נסה להכניס את ההדקים לשקע חשמל רגיל (ימין ושמאל, לא הארקה כמובן) ותראה מה הוא אומר.
כשהבורר במצב מתח חילופין, נסה להכניס את ההדקים לשקע חשמל רגיל (ימין ושמאל, לא הארקה כמובן) ותראה מה הוא אומר.[/QUOTE]
טיפה משחק ומתייצב על 217
ציטוט:
נכתב במקור על ידי ronen7k
טיפה משחק ומתייצב על 217[/QUOTE]
ושאתה מודד בין האדום ללבן (על המפסק, מתי שהוא מופעל)???
תקין. תמשיך עם זיו ...ציטוט:
נכתב במקור על ידי ronen7k
ציטוט:
נכתב במקור על ידי zivo
217
בשלב הזה, אני פורש.
בד"כ אני נמנע מהלתייחס לדיונים שעוסקים במתח גבוה.
הפעם , "כשלתי" ועניתי ( על השאלה המקורית של החיבורים).
כל מה שנשאר לי להגיד, תזהר, מתח גבוה הורג.
מודע לכך .
תודה בכ"מ
לנסות להחליף קבל ?
אם אתה מסובב את האופן ביד והוא ממשיך להסתובב יש סיכוי קל שהחלפת קבל יעזור לך,
מעבר לזה, כמו שאמרתי בהתחלה, הייתי בודק עם מגר או אם אין ברירה סתם רב מודד את התנגדות סלילי המנוע.
אבל אם אתה לא יודע מה אתה עושה, שחרר ותשאיר את זה לחשמלאי שיבדוק. או הכי פשוט קנה חדש.
Sent from my SM-N986B using Tapatalk
