לוח שעונים אלומיניום לדיפנדר

שלום לכולם


הסיפור התחיל בהתקנת כריות אוויר קדמיות (כריות מבית סמואל מטריפנט) בדיפנדר 110. לכריות ישנו לוח בקרה לשליטה. לאחר חיפוש מקום להנחת לוח הבקרה ולאחר שהלקוח הביע רצון ללוח שעונים "קצת שונה" ומיוחד, הוחלט על בניית לוח שעונים חדש.
בקשתו של הלקוח הייתה ללוח שעונים חדש, נקי גם מחורים וגם בקווים וכן שיהיה מותקן בו לוח בקרה לכריות האוויר.
הבעיה העיקרית בלוח שעונים זה הינה התקנת מזגן שבוצעה לפני מספר שנים ואשר שינתה את פני הלוח המקורי.

החומר הנבחר הינו אלומיניום 3 מ"מ אשר נחתך בלייזר, כופף ורותך.

לאחר מדידות, מידולים ובניית לוח שעונים שלם בתוכנת הסוליד הוחלט כי הגיע הזמן להורידו לייצור......


קובץ מצורף 42863
נמצא כי בניית בסיס ללוח השעונים בשני חלקים שירכיבו את עיקר ולב הלוח, ועליהם לבנות פנלים שונים הינה הדרך הנכונה ביותר. בכך מתקבל לוח שעונים מודולרי אשר ניתן להתאימו לדרישות ורצונות הלקוח - הרי לכל אחד מאיתנו יש דרישות אחרות - אחד רוצה מכשיר קשר, השני רוצה לוח מולטימדיה והשלישי בכלל רוצה מחשב....

פירוק לוח השעונים חשף גם תוספות לא מקוריות במערכת החשמל ולבקשת הלקוח בוצעה "דיאטה" במערכת החשמל, ונשארו רק הרכיבים הנחוצים.

קובץ מצורף 42864



ROCKSOLID

תוצאה ?

אנחנו בשלבי הביצוע פרטים בהמשך

אני ראיתי חלק מהעבודה נראה מרשים ביותר!!

התחילו לחזור חלקים מהייצור.......

פאנל השעונים

קובץ מצורף 42972


פאנל המיזוג

קובץ מצורף 42973



ROCKSOLID

ארנון מתחילים להרגיש ברוח שונה (טובה) שנושבת מכיוון יבנה, איזה יופי

הי ארנון
העבודה נראית מעולה. מבחינת תכנון זאת הזדמנות להפטר מהמזגן המעפן ,ולהעביר אותו אל :גג,בן הכסאות או מתחת לדש בורד,וכך לאפשר מקום נוח לרדיו פלוס שעונים מפסקים בנוסף לחלל אכסון בסגנון המקורי,

בהצלחה

looking good man

באמת מרשים!! שאפו!!

אכן רוחות טובות מנשבות מיבנה.

כמה צריך לעלות כזה דבר נחמד ?

ממשיכים לקבל את החלקים מהייצור......

קובץ מצורף 43026


כמובן שעל הריתוכים אמון ארנון שושני......

קובץ מצורף 43027

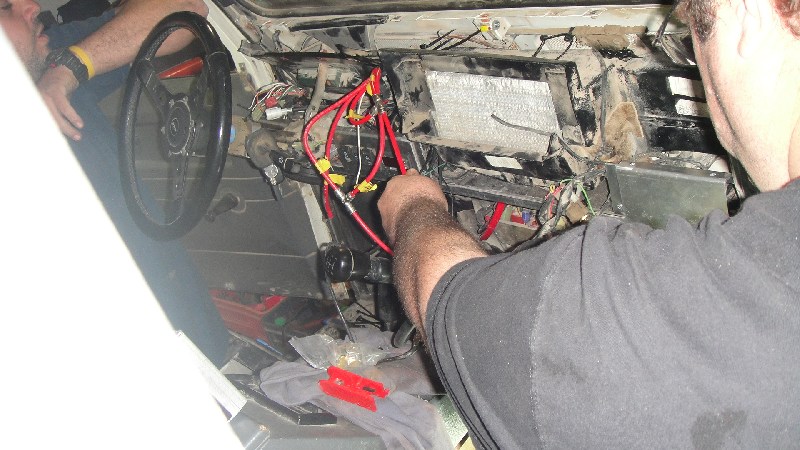

סיימנו לפרק את הלוח הישן מהרכב ומתחילים להרכיב, אוי כמה עבודה עוד נשארה.

קובץ מצורף 43028



ROCKSOLID

אני רק שאלה - למה לא אלומיניום שחור ? לוח שעונים בוהק כל כך לא מסנוור בסופו של דבר ?

לכל המתענינים


הצבע כרגע עוד לא נסגר......

לאחר סיום העבודה הלקוח ייקח את הרכב ויסע איתו, גם לבדיקת רעשים וקירקושים וגם לצורך החלטה לגבי הצבע.
הלקוח מעדיף את הלוח בצבע טבעי (כלומר אלומניום נקי) אך במידת הצורך יוחלט על צביעה חלקית או מלאה.
את זה נדע רק לאחר מספר ימים של נסיעות.

בינתיים ממשיכים בהרכבות ושינויים הנדרשים לאחר התיכנון הראשוני.


ROCKSOLID

אגב באמת, איך אתה מתכוונים למנוע את החיכוך של המתכות ? הדש המקורי עשוי מחומר יותר גמיש, לא ?

עוד צעד קטן בדרך אל הישועה.......


סיימנו את החלק התחתון של הלוח,
ממשיכים לחלק העליון......

קובץ מצורף 43081



רפי

רפאל, לא מנקים את הג'יפה לפני ההרכבה ?

טוב.......

נגמרו ההכנות לחרמון-אילת........
נגמר גם המרוץ עצמו........
וחייבים להמשיך לעבוד :rolleyes:

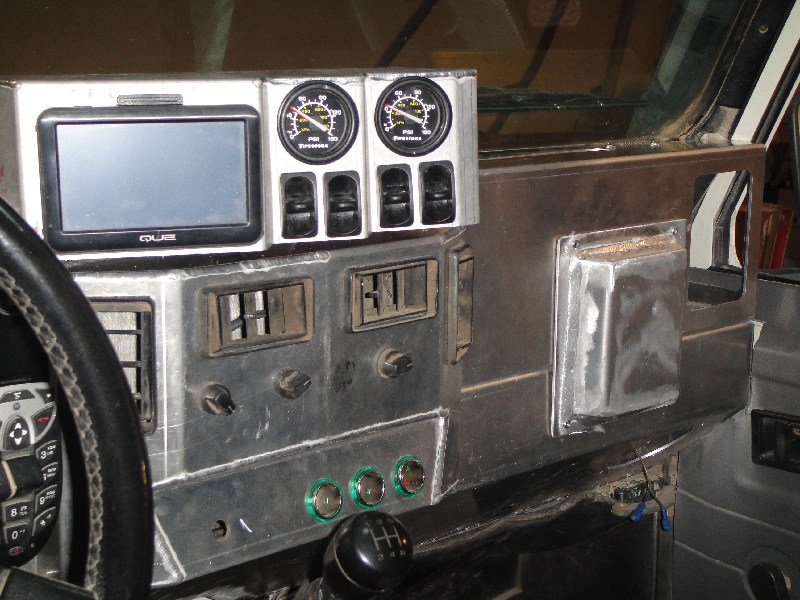

סיימנות את ההתקנה של כל לוח השעונים.

קובץ מצורף 43550קובץ מצורף 43551




רפי
http://www.jeepolog.com/forums/image...isc/pencil.png

נראה טוב אפילו מאוד !!!
מחכה שזה יהיה יותר עממי בשביל לפנק את שלי במרכז בקרה חדש

רפי,
כמו שהצגת את זה, כל נושא הראלי היה עול עבורכם, (אל תענה על זה...)
ד"א, למה לי לא עשיתם כזה?


סביון

היי סביון

לא הענה....... (אבל לא עול....אלא עונג.....)
למה לא עשינו לך :confused::confused:

קיבלת פנסים וריסקת אותם.......
אז למה שניתן לך את הכבוד להרוס יצירת אומנות שכזו :mad:

ואם תחליט על בניית רכב אז גם אתה תקבל :rolleyes::rolleyes::rolleyes::rolleyes:


רפי

"ואם תחליט על בניית רכב אז גם אתה תקבל :rolleyes::rolleyes::rolleyes::rolleyes: "


זו סחיטה!

המון עבודה קבלו שאפו. אבל בין חברים גם הערה אישית שלי. אני מעדיף יצירה כזו מפיברגלס. עכשיו שיש לכם למעשה תבנית ייצור מאלומיניום תשקלו אולי לעשות את הכל מפיבר. להערכתי תורידו את העלות משמעותי ושיווקית תוכלו למכור יותר ולעבוד פחות.וכמובן הלקוח הסופי מרוויח גם

לא מפתיע- יצא מדהים כמו שחשבתי..

כל הכבוד חבר'ה!

מהמם. כל הכבוד !

דעה אישית - חייב צביעה.

בהחלט מרשים. אני הייתי צובע בשחור מט.
ח ח

נראה מרשים.
אין בעיית רעשים?
סדר גודל של עלויות (אפשר גם בפרטי).
