זאב שטדלר ואסף מזור מפתחים מפת סמ"ש על בסיס openstreetmap שמשתמשת בקונבנציות של מפות סמ"ש של החברה להגנת הטבע. אפשר להוריד את המפה לשימוש off-line ב-oruxmaps.
הפרויקט עדיין בפיתוח, אבל הוא מתחיל להראות טוב.
אפשר להתרשם כאן:
http://dl.dropboxusercontent.com/u/8...HikingMap.html
הערות והצעות אפשר להוסיף כאן:
http://forum.openstreetmap.org/viewtopic.php?id=20833
קובץ מצורף 72891
נראה מרשים מאוד.
אזור המרכז ממופה יפה.
הדרום הרבה פחות.
תענוג, יפה מאוד !
סוף סוף מפות שלא צריך לקרוע את העיניים בשביל להבין על מה מסתכלים.
עם זאת, אני מסכים עם קודמי לגבי מיפוי אזור הדרום.
זה נכון, נושא הכיסוי דורש פעילות קהילתית.
מה שנדרש מכם הג'יפאים זה להעלות את הקלטות ה-GPS שלכם ל-openstreetmap, ולמשקיעים בינכם גם לשרטט את השבילים במפה ולהעניק להם צבע, אם הם מסומ"שים.
יחסית למאמץ שהושקע במיפוי רחובות הערים, זו לא הרבה עבודה לקהילה שלמה.
תן לנו תדריך קל איך, למה וכמה ואני בטוח שתקבל פה קהילה ממפה.
עדיף פה, אם לא, הפניה מסודרת להסברים איך להקליט, איך להעלות,
איפה מוסיפים צבעים וכו'.
אם תוכלו לעשות share על הספריית dropbox זה יהיה מעולה, נוכל
להתעדכן כל הזמן בצורה אוטומטית.
או קיי.
זה לא תהליך טריוויאלי, אבל בסופו יש סיפוק.
אני אחלק את ההסבר לכמה פוסטים.
ספריית הדרופבוקס אינה שלי, פנה למפתחים בפורום שציינתי למעלה.
שלב א' – הירשמו לopenstreetmap-.
גשו לאתר http://www.openstreetmap.org
גם בלי להרשם תוכלו לצפות במפות, אבל כדי לערוך אתם צריכים שם משתמש.
בצד ימין למעלה תראו קישור signup הקליקו ומלאו אחרי ההוראות.
שלב ב' – העלו הקלטת GPS.
הפורמט היחיד האפשרי הוא GPX. אם המכשיר שלכם מפיק משהו אחר, המירו את ההקלטה בעזרת תוכנת GPSBabel שתמצאו כאן:
http://www.gpsbabel.org
או בעזרת כלי ההמרה באתר GPSies כאן:
http://www.gpsies.com/convert.do
באתר openstreetmap (להלן OSM) לחצו על התגית GPS Traces בצד שמאל למטה (ליד כפתור התרומה) ואז על Upload a trace למעלה.
בחרו בקובץ ההקלטה, מלאו את השדות הדרושים והעלו את הקובץ.
זאב שטדלר הינו גיפאי חבר הפורום (steed). אבקש ממנו "להקשיב" לשרשור זה ולהשיב לשאלות בנושא.
שלב ג' – התחילו לערוך
חזרו למפה הכללית וגללו אותה לאזור שתרצו לערוך.
עשו זום-אין לאזור מוגבל יחסית בגודלו.
לחצו על כפתור edit
בצד ימין למעלה, תחת GPS, תוכלו להראות את ההקלטה שלכם, או את כל ההקלטות באיזור.
תחת background, תוכלו לראות תצ"ל של האזור , bing הכי סביר מבינהם. או קוי גובה באדיבות opencyclemap.
לצורך תהליך העריכה עצמו, העזרו בסרטון הבא:
http://www.youtube.com/watch?v=bPkWw-i3qDY
שביל רגלי או שביל אופניים יוגדר כ-path
דרך 4x4 תוגדר track
דרך עפר טובה לכל רכב תוגדרminor road עם surface מסוג dirt.
gravel לדרך כורכר.
המפה עבור אורוקס כבר משותפת עם כולם (public). אני משתדל לעדכן אותה על בסיס יומי, אבל זהו תהליך חצי אוטומטי.
הפרטים המלאים בדף הבית של הפרוייקט - גם הוא בדרופבוקס.
ציטוט:
נכתב במקור על ידי Pageup
הולך להרשם. תודה!
אפשרות נוספת להמרת הקלטות היא באמצעות עמוד ענן - ניתן לפתוח מסלולים מסוג: gpx, plt, kml, twl, csv, txt, log ולשמור כ- twl, gpx, kml, plt, csv
עמוד ענן לא ישמור את המסלולים שתרגמתם אלא אם תבקשו זאת.
ציטוט:
נכתב במקור על ידי valleyofdawn
תיקון קטן:
* דרך עפר טובה גם היא track, ומוסיפים לה tracktype שיכול להיות grade2 (על פי רוב) או grade1 לדרכי עפר באיכות דומה לכביש סלול.
* באופן דומה, דרכי עפר בעבירות קשה (מרווח גחון, הילוך כח ומהלך מתלים) יהיו grade4, וקטעים קשים מאד (נעילות וכיוצא בזה) יהיו grade5
ציטוט:
נכתב במקור על ידי valleyofdawn
תודה על התיקון.
איך אתה מתרגם את ה-grades במפת הסמ"ש שלך לקווקוו כפול, קו רציף כפול, וחצי חצי?
אימצנו את הסגנון של סימון השבילים:
* דרכי עפר מסוג grade1 ו-grade2 "לכל כלי רכב" מסומנות כקו רציף כפול.
* דרכי עפר אחרות "לרכב 4x4" מסומנות כקו מקווקו כפול. עדיין אין סימון מיוחד לעבירות קשה
* שבילי הליכה ורכיבה מסומנים כקו מקווקו יחיד
שבילים שאינם מסומנים מיצגים באותו אופן, אלא שצבעם אפור כהה.
שים לב שבמפות מפ"י לבנות יש גם סימון ביניים עם קו אחד רציף ואחד מקווקוו.
ראית שהתפתח גם דיון בפורום OSM ישראל? יש שם משתמש חדש, רוכב אופניים שרוצה לעזור.
במפות סמ"ש יש סימון שונה שונים לשבילים מסומנים ולשבילים שאינם מסומנים. שניהם מתייחסים לשתי רמות בלבד:
1. דרך עפר טובה:
- בשבילים לא מסומנים נקראת "סוג א'" ומסומנת בקו מקווקו ובמקביל אליו קו רציף
- בשבילים מסומנים נקראת "דרך לכל כלי רכב" ומסומנת בקו רציף כפול
2. דרך עפר משובשת:
- בשבילים לא מסומנים נקראת "סוג ב'" ומסומנת בקו מקווקו כפול דק
- בשבילים מסומנים נקראת "דרך לרכב עם הינע של 4 גלגלים" ומסומנת בקו מקווקו כפול
לדעתי, זה מבלבל ומיותר והעדפנו להשתמש באותו סימון לסוג הדרך ללא קשר להיותה שביל מסומן או לא.
נ.ב., אני עוקב גם אחרי השרשור בפורום OSM ישראל
עקב עומס על התיקייה הפומבית שלי בדרופבוקס, הגישה למפות האורוקס ולמפה המקוונת נחסמה באופן זמני.
אני מקווה שבקרוב נמצא שרת איכסון ראוי לפרוייקט. בינתיים, התאזרו בסבלנות והמנעו מעומס יתר על הפרוייקט, לכשיחזור לחיים.
לכשיחזור,
במקום להוריד מהדרופבוקס של סטיד. נסו לעשות copy ל dropbox שלכם זה יוריד עומס.
אם אין לכם, יש קישור לדרופבוקס באתר המיפוי, וכך הוא גם יתוגמל
ב 500 מגהבייט על כל משתתף שיתחבר לדרופבוקס. למי שלא מכיר,
זה מומלץ (אבל בשרשור אחר).
העתק נוסף של המפה עולה בשעה זו לגוגל דרייב, ואיתו גם המפה לאורוקס.
אני מקווה שהגוגל יהיה אמין יותר מהדרופבוקס...
חג עצמאות שמח,
זאב
למשתמשי אוזי אקספלורר (Ozi, OziExplorer) המעוניינים במפה זו המותאמת לאוזי, ראו בשרשור - http://www.jeepolog.com/forums/showt...74909&p=508197
ארז גור
הורדתי שני קבצים
Israel Hiking.otrk2.xml
OruxMapsImages.db
לתוך ספרייה בשם Israel Hiking שנמצאת בספריית המפות ועדיין ORUX לא מזהה אותם ואני לא מצליח לפתוח את המפה.
מה עשיתי לא נכון?
נסה לשנות את המפה בתוכנה ובחר במפות לא-מקוונות (OffLine) - האם כעת אתה רואה באפשרויות את המפה החדשה?
ארז גור
צריך גם לרענן את רשימת המפות:
תפריט מפות ->
switch map ->
offline ->
refresh - החץ העגול בפינה הימנית העליונה של המסך
ציטוט:
נכתב במקור על ידי steed
תודה, עכשיו זה עובד.
מה לגבי poi?
כרגע במפה לא ראיתי שמות של מעלות וגם החניונים שנמצאים הם ללא שם.
הפרויקט מבורך ואם ינוהל נכון יכול להחליף כל תוכנת ניווט שטח אחרת.
יש תוכניות לאייפד / אייפון?
התוכנית צריכה להיות תוכנת ניווט שרצה על אייפד, את המפות אפשר להתאים.
היוזמה מבורכת, ואין ספק שמפות כאלו יהיו מצויינות כדי לנווט לפי קובץ מסלול נתון.
אבל - מה לגבי ניתוח שטח, ומה לגבי טיול "חופשי" כשכלי הניווט משמש בסך הכל כמפה נעה? ניסיתי להשתמש במהלך תרגיל צבאי פעם אחת במכשיר גרמין עם מפות כאלו. המכשיר עצמו היה פצצה, אבל הטופוגרפיה עצמה, המידע במפות האלו כל כך הרבה יותר דל לעומת המפה "הלבנה" שאליה אנחנו רגילים ושמשמשת כבסיס למפות סמנ"ש, למפות הצבאיות, ולכל שאר העזרים. עד כדי כך שהמכשיר כמכשיר ניווט עם מפה היה לא שמיש, וחזרתי לשיטה הישנה של טושים ומד קואורדינטות. במפה הלבנה יש עושר של תכסית ורמת פרוט של תבליט שפשוט חסרות בבסיס.

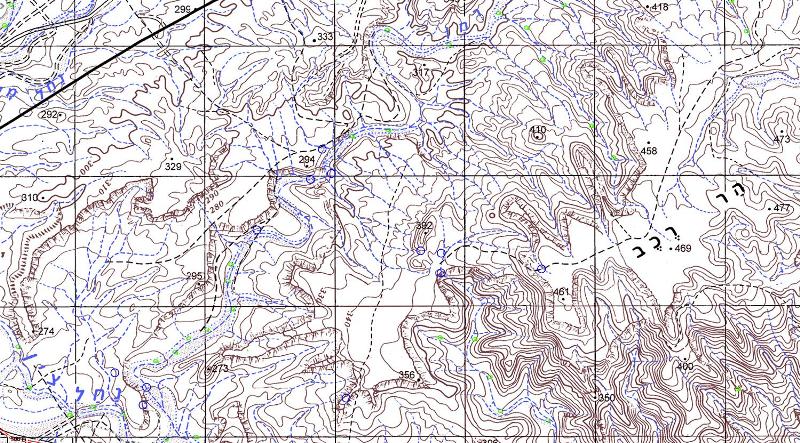

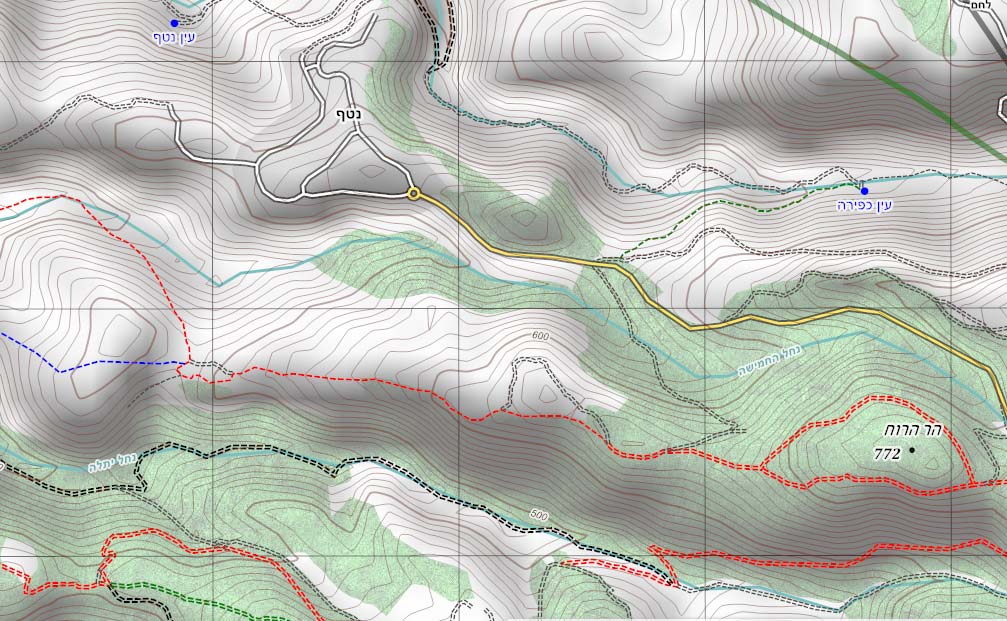

הנה דוגמא - אותו אזור, בערך אותו קנה מידה, מפה לבנה (מתוך עמוד ענן) מול המפה הווקטורית החינמית - על מה אפשר לנתח שטח? והאם שכבות מידע שיבנו על ידינו כמו שבילים ונקודות עניין יכולות להשלים את הפער?
קובץ מצורף 73446
קובץ מצורף 73445
נמרוד, אתה צודק.
אם המטרה היא כיבוש שטח חדש, במיוחד ברגל, למפה הוקטורית רשימת מגרעות ארוכה.
אם המטרה היא טיול ג'יפים באזור של שמורות טבע שם הנסיעה המותרת היא רק בשבילים המסומנים דווקא המיעוט בפרטים של המפה הוקטורית הופך אותה לאטרקטיבית יותר בכך שהיא מסננת הרבה "רעשים" שלא מעניינים את המטייל הממוצע.
