בניית קיר טיפוס בבית

האם הגיע הזמן להתחיל לתכנן קיר טיפוס? מאיזה גיל מתחילים?
איפה קונים את היחידות טיפוס (אשמח לקישורים ל-ebay)?
איפה קונים רתמה לילד קטן?

תודה רבה.

אייל - בניתי אצלי בבית ,

קניתי את החומרים באיבי ,

אתה מוזמן לבוא להתרשם ...

לגבי ממתי מתחילים - יש הגורסים מגיל 6 , ויש הגורסים שאם הילד חזק ורוצה ומחזיק את עצמו - אז ברגע שהרתמה מחזיקה אותו.

רתמה לילד קטן - גם באיבי.

קובץ מצורף 86486


למשל אחיזות :

http://www.ebay.com/itm/New-6-pcs-Di...item1c3f14f34b

http://www.ebay.com/itm/New-16pcs-Cl...item1c3f14f346

רתמות :

http://www.ebay.com/itm/PETZL-OUISTI...item5afd92320e

http://www.ebay.com/itm/Childrens-Zi...item417f78ab2b

חבל אפשר לקנות בארץ , כי המשלוח יקר מאוד.

מכשיר חיכוך / שאקלים - או באיבי או בארץ .

לגבי איפה לקנות בארץ - למשל בלפידות , פעם למטייל היה מקום טוב לזה , היום פחות...

http://www.lapidot.net/store/ecomer_...idCategory=144

עוד חנות שקניתי בה ציוד CAMPO:

http://www.kksh.co.il/%D7%A6%D7%99%D...7%95%D7%A1_168


כמובן צריך ידע בתחום - צריך לדעת איך לעבוד עם הציוד , ויש סכנה אם לא עובדים עם הציוד הזה נכון.

חזק אתה אמיר :)

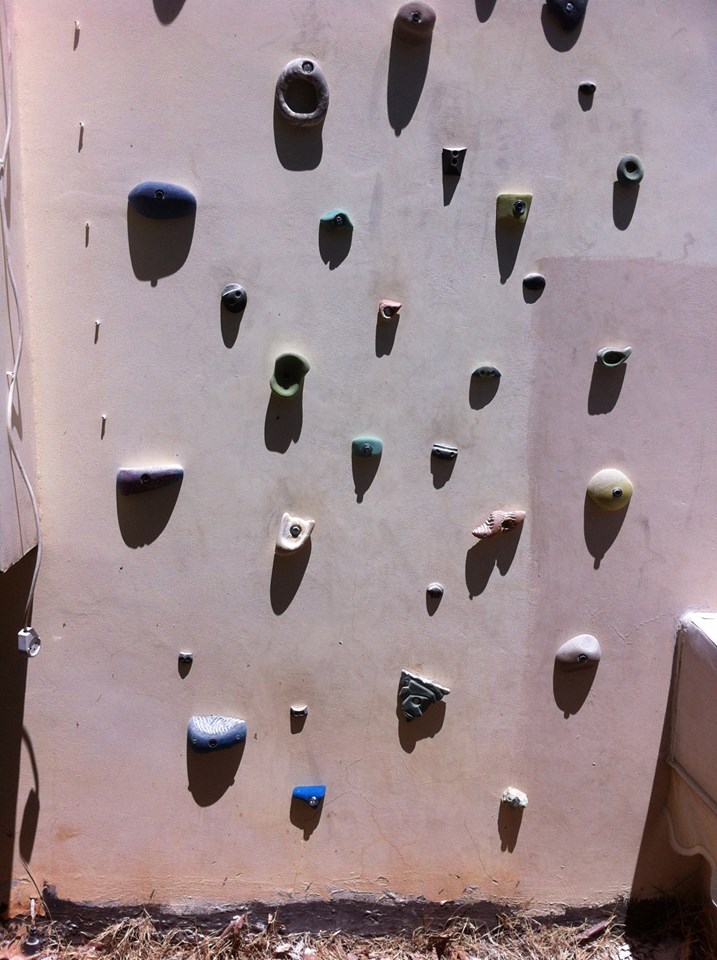

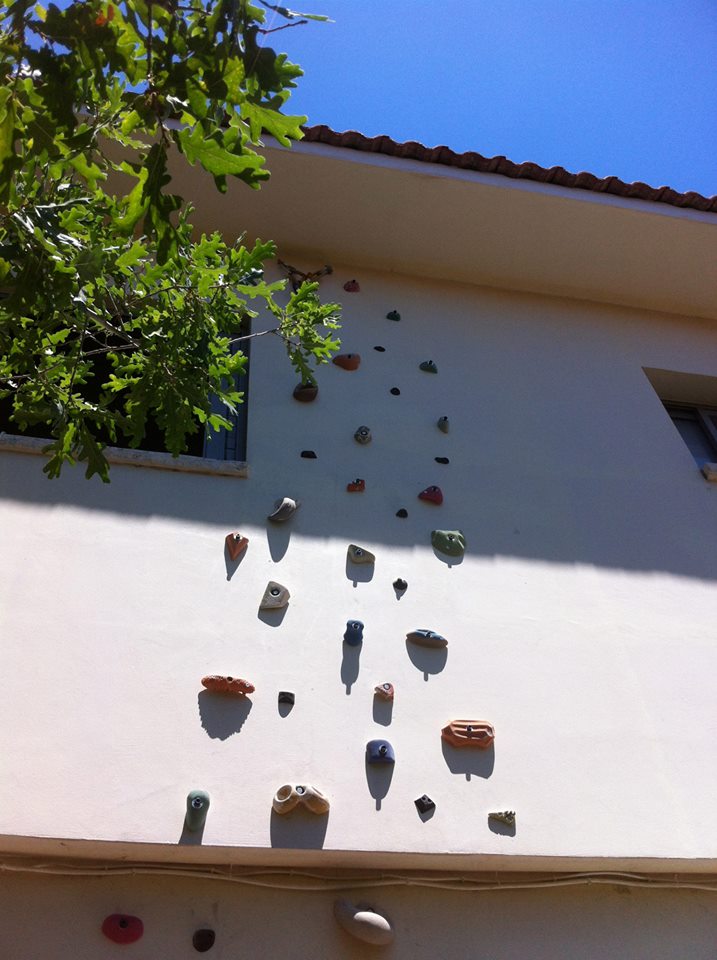

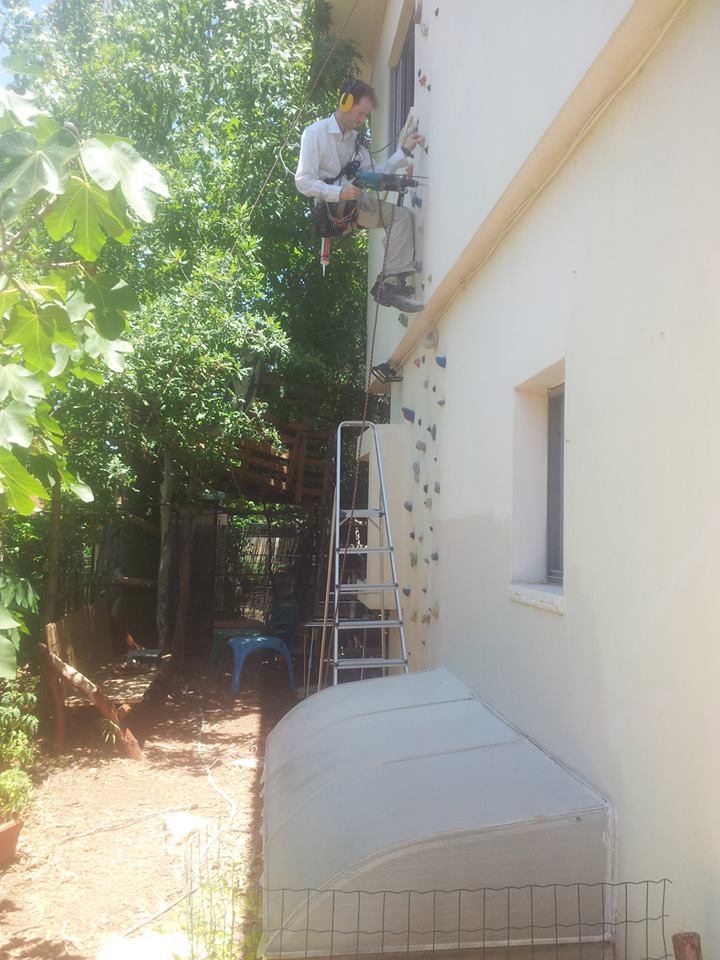

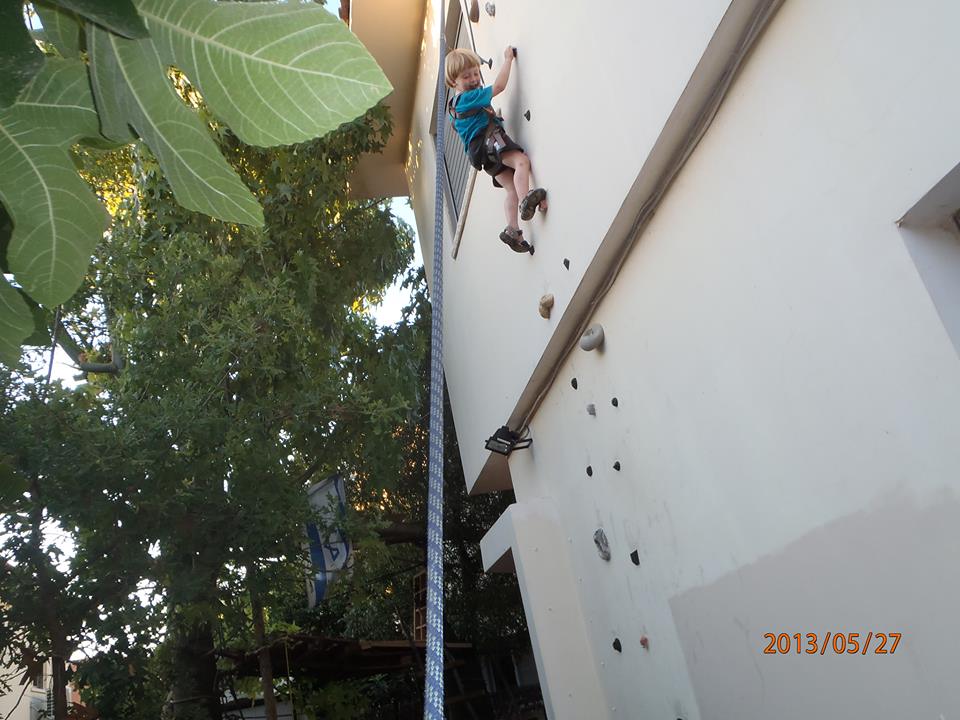

קובץ מצורף 86525קובץ מצורף 86522קובץ מצורף 86519קובץ מצורף 86526קובץ מצורף 86523קובץ מצורף 86520


הי אני כבר הרבה זמן רוצה לכתוב כאן על קיר הטיפוס שבניתי בחצר אבל העצלנות......
בעיקרון אצלי התחיל בגיל קצת לפני גיל 5, הילד מאוד אוהב לטפס על כל דבר ולכן בניתי את הקיר, ובנוסף בדיוק מכרתי את הסופה והיה לי משעמם בידיים.
אני את הכל קניתי בארץ, אצלי הקיר קצת שונה.

במידה וזה מעניין אותך אייל אנסה לכתוב קצת יותר על התהליך והחומרים.

יואב

במידה וזה מעניין אותך אייל אנסה לכתוב קצת יותר על התהליך והחומרים.


בשמו של אייל אני מבקש ממך לכתוב קצת יותר
:)

מי שגר במרכז ורוצה להתנסות לפני שהוא בונה בבית:
http://www.performancerock.co.il/home.html

הייתי שם כמה פעמים כי חברים שלי עבדו שם. שימו לב שיש שעות במיוחד לילדים - לפי גיל.

יש הרבה קירות לטיפוס במרכז , וגם באיזורים אחרים ,
כדאי באמת לבדוק קודם אם הילד מתעניין בזה , והולך לו טוב.

שני סוגים מרכזיים לקירות שבונים :

1)סוג אחד של קיר שבונים הוא קיר נמוך שמתאים לסיגנון בולדרינג ,
כלומר , הטיפוס הוא בלי חבל , מעל מזרון , בגובה שאם נופלים ממנו לא יקרה שום דבר .
מתאים למשל לקירות טיפוס שבונים בתוך הבית - יתרון , אפשר לטפס גם בחורף כשיורד גשם בחוץ , או כשחם מידי :
דוגמאות לקירות טיפוס נמוכים בתוך הבית ואיך לבנות אותם:
https://www.youtube.com/watch?v=kzg1s_XnfbI

https://www.youtube.com/watch?v=k7pXgCwwItw

2)סוג שני , הוא קירות שצריך חבל לאיבטוח בשביל לטפס , אפשר להגיע לגובה יותר גבוה ,
באיבטוח עם חבל , יש שני סוגים :
א)אבטוח מלמעלה , מה שניקרא טופ-רופ , כלומר איבטוח של חבל שמגיע מעל למטפס , ומתאים יותר לעבודה עם ילדים .
ב) טיפוס מוביל , כלומר המטפס מושך את החבל איתו ומקליפ אותו על טבעות כל 2 מטר בערך בדרכו למעלה , כאשר הוא
יכול ליפול בדרך - הסוג הזה מתאים למטפסים יותר מתקדמים.

דוגמאות לקירות טיפוס גבוהים ואיך לבנות אותם:
https://www.youtube.com/watch?v=DM8vpXK6P4M

https://www.youtube.com/watch?v=9USV_HDXIvg (דומה למה שיש אצלי בבית)

טיפים כלליים לבנייה של קיר :
* צריך אחיזות גדולות יותר ככל שהילד קטן יותר , לילדים קטנים קשה מאוד להחזיק את משקל הגוף שלהם.
* צריך להתאים את הרווחים בין האחיזות למרחק שהילד יכול להגיע אליו , זה שונה מילד לילד.
* אפשר על קיר אחד לעשות כמה מסלולים בשטח מצומצם , פשוט ע"י סימון צבעים שונים של אחיזות, כל מסלול - צבע אחר ,
כאשר עושים מסלול מסויים מותר לגעת רק באחיזות מהצבע של המסלול הספציפי.
* אחיזות גדולות יותר מייצרות יותר כוח על הברגים שמעגנים אותם לקיר , אם משתמשים באחיזות ממש גדולות , כדאי לבחור כאלה שניתן להשתמש בדיבל פיליפס (מתכת) לעגן אותם לקיר , ולא בדיבל פלסטיק רגיל שיכול להתלש, או מצד שני - לחבר את האחיזות לקיר עץ , ואותו לחבר לקיר הבטון(כמו שאפשר לראות אצל יואב , ביצוע יותר מומלץ)

טוב אז העצלנות נגמרה וישבתי וכתבתי את כל מה שהיה בפרויקט כולל תמונות, כרגע זה יושב במסמך word, האם יש דרך קלה להעביר את המסמך כמו שהוא לאתר ?

מנהלים לעזרתכם אודה
יואב

יואב - במצב עריכה מתקדם של שליחת פוסט, יש לך כפתור "PASTE FROM WORD"

זה בדיוק מה שאתה צריך כדי להעביר את זה לכאן.

טוב אז אחרי שהסופה נמכרה, התחיל לשעמם לי בידיים וחיפשתי פרויקט מגניב.
הרעיון של לבנות קיר טיפוס התחיל מזה ששחר(בני הבכור) אוהב לטפס על כל דבר אפילו על העמודים של סוכת הגפן בגינה לכן מצאתי לנכון לאתגר את עצמי בבניה של הקיר טיפוס ואותו בטיפוס.
התחלתי לקרוא קצת חומר באינטרנט http://www.uclimb.co.il/home_wall.html, וגם צפייה בסרטים ב- YouTube.
את ההחלטה לבנות על פלטת עץ קיבלתי משתי סיבות:
1. הקיר בגינה צבוע בסיד וזה מלכלך.
2. משך אותי יותר הביצוע על עץ ולא על הקיר עצמו.
את סט האחיזות, הרתמה, חבל, השקלים, אום נעץ והאבטחה קניתי ב http://www.alpinestyle.co.il/ בתל אביב.
רתמה- http://www.alpinestyle.co.il/Product.asp?productid=746
אבטחה - http://www.alpinestyle.co.il/Product.asp?productid=881
אחיזות - http://www.alpinestyle.co.il/Product.asp?productid=1212

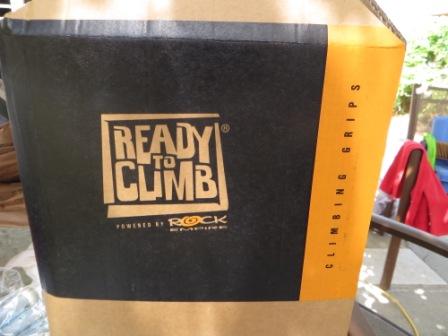

האחיזות שאני קניתי היו הסט הבסיסי של 15 יח'

פלטת העץ היא פלטה סטנדרטית 17 מ"מ 244*140, אני לא זוכר את שם העץ אבל זאת הייתה הפלטה הכי יקרה של הנגר (היא יודעת לשרוד תנאים של גינה).
את ברגיי ההלן שמתחברים לאום קניתי בחנות ברגים, הברגים באורכים שונים על מנת להתאים לאורך השונה של האחיזות + האורך של אום הנעץ,ברגיי הנירוסטה עמידים יותר.

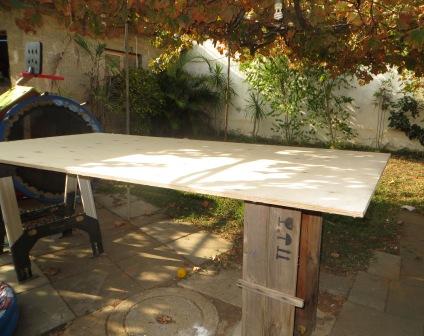

את פלטת העץ הנחתי על רגליים בגינה.

קובץ מצורף 86704קובץ מצורף 86705

- - - Updated - - -

למכן התחלתי בלהניח את האחיזות ולהתחיל לשחק עם המיקום ועם המרחקים


כעבודת מקדימה ניגשתי לאחת הגינות הציבוריות בהן יש קיר טיפוס לילדים ומדדתי את המרחק בין האחיזות, אני החלטתי ש 40 ס"מ בין האחיזות זה מספיק מצד אחד ליצור רצף של טיפוס ומצד שני אתגר.
• עם כמות האחיזות הצלחתי ליצור שני מסלולים אחד קל יותר והשני מאתגר.

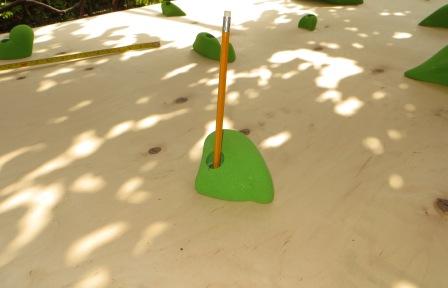

לאחר שהחלטתי על המיקום סימנתי עם עיפרון על לוח העץ.
קובץ מצורף 86719

- - - Updated - - -

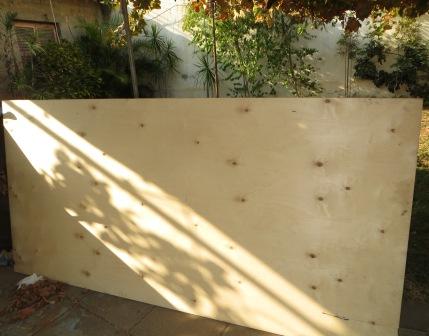

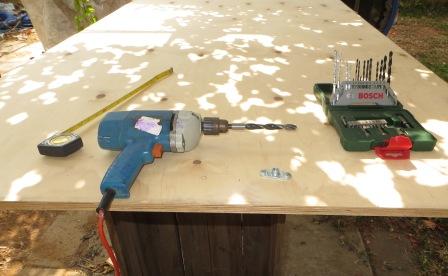

קדחתי את החורים עם מקדח 12 ממ.

קובץ מצורף 86720

- - - Updated - - -

שלב הבא היה לנקות את העץ משבבי הקידוח, ולצבוע צבע בשכבה ראשונה.

קובץ מצורף 86721קובץ מצורף 86722

אפשר לבחור כל מני צבעים, זה הצבע שאני בחרתי לעץ שעומד בחוץ.
לאחר הייבוש בצעתי עוד שכבה תוך הקפדה על מעבר יסודי גם על הפאות בכל זאת זה הולך להיות חשוף לפגעי מזג האוויר.
יש כאלה שקודחים יותר חורים מכמות האחיזות על מנת שיהיה משחק עתידי עם כמות האחיזות (הוספה או החסרה במידת הצורך), החלטתי לקדוח חורים כמספר האחיזות.

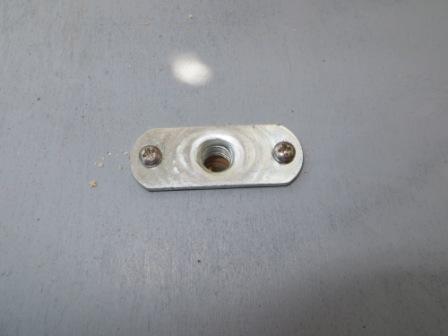

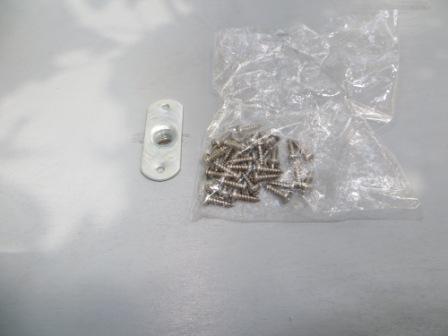

את אום הנעץ מכניסים בחלק האחורי של הפלטה ומחברים עם 2 ברגים.
קובץ מצורף 86735קובץ מצורף 86736קובץ מצורף 86737

- - - Updated - - -

חשוב כמובן לבחור ברגים יותר קצרים מעובי הפלטה על מנת שלא יבלטו בחזית.

קובץ מצורף 86738

- - - Updated - - -

יש עוד סוג של אום נעץ, אבל הוא פחות מוצלח ועם השנים נוטה להישבר.

קובץ מצורף 86739•

- - - Updated - - -

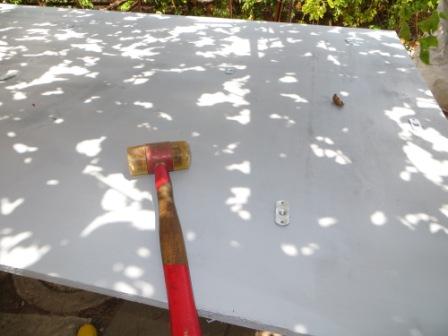

לאחר הידוק האום נעץ, חיברתי את האחיזות והברגתי אותן למקום.

קובץ מצורף 86740

- - - Updated - - -

פלטת העץ לא יכולה להיות במגע ישיר עם הקיר, מאחר וחלק מברגי ההלן בולטים, בנוסף לכך רצוי ליצור רווח שיהיה מעבר של מים חופשי מאחורי הפלטה. ולכן הוספתי בחלק האחורי מספר קרשים שיצרו את ההפרדה הרצויה וישמשו גם כנקודות מגע וחיזוק עם הקיר

בפרויקט היו שני אתגרים מסובכים יותר, האחד בחירת הברגים והדיבלים הנכונים לחיבור הקיר בצורה בטוחה שיצליח להחזיק את משקל הפלטה והמטפס, והשני היותר מסובך הוא איך מצליחים להרים, לקדוח, לחבר ולפלס את הפלטה שהיתה כבדה מאוד- משקל הפלטה + משקל האחיזות.
בהתחלה חשבתי על דיבלים גמבו שיתחברו לקיר, הבעיה איתם היא שהם בולטים והם יכולים להפריע למטפס ולכן צריך לחשוב על משהו שיהיה בקו אפס עם המשטח.
בהמלצת חנות חומרי הבניין קניתי את הדיבלים+הברגים האלו:

קובץ מצורף 86744

- - - Updated - - -

שע"פ דבריו הם יותר חזקים מדיבלים גמבו (חלק מהברגים היו יותר ארוכים ממה שבתמונה).
את האתגר השני של איך מרימים את הקיר וקודחים פתרתי עם רעיון מעולם המטבחים.
נגשתי לנגר שחתך לי 3 לוחות עץ האחד לחלק התחתון של הקיר טיפוס

קובץ מצורף 86745

והשנים הנותרים הוא יצר זווית של 45 מעלות באחת השפות, כאשר אחד היה מוצמד לקיר בטון והשני לקיר הטיפוס ופשוט הלבשתי את קיר הטיפוס על לוח העץ ובגלל הזווית הם התיישבו אחד על השני

- - - Updated - - -

מה שזה עוד נתן לי הוא שרוב העומס והמשקל יושבים על לוח העץ ולא על הדיבלים שמחברים את הלוח לקיר.
בערך עוד מטר מעל הקיר הצמדתי אבטחה

קובץ מצורף 86746

סחטיין על ההשקעה בפרוייקט ועל התיעוד !

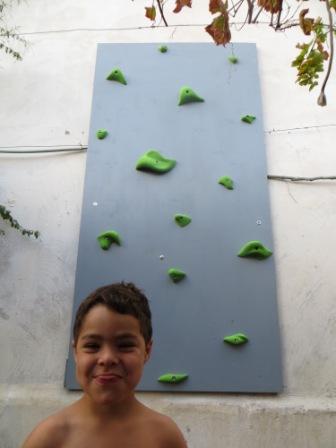

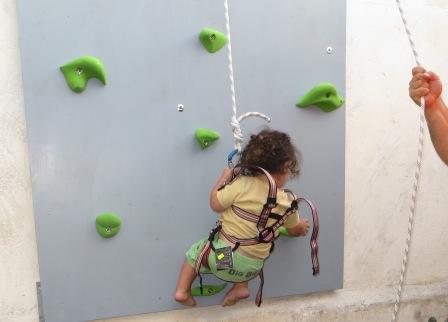

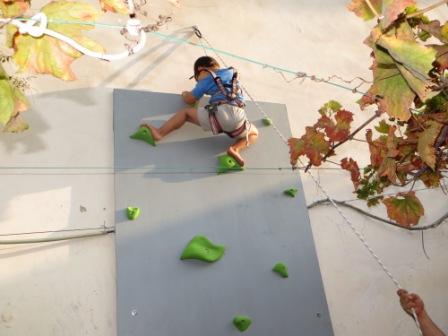

ואז כל מה שנשאר היה לבדוק שהקיר מספיק חזק ולטפס.

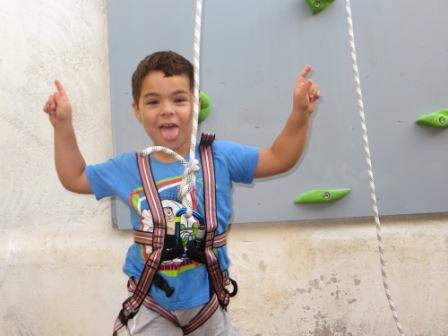

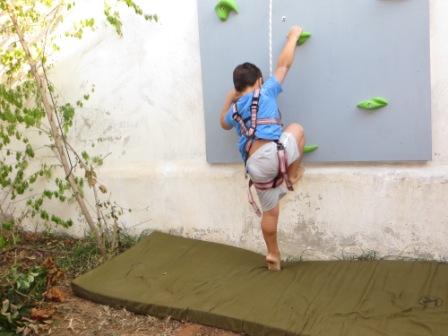

קובץ מצורף 86752קובץ מצורף 86753קובץ מצורף 86754קובץ מצורף 86748קובץ מצורף 86749קובץ מצורף 86750

• הקיר טיפוס מתחיל כ 60 ס"מ מהרצפה כך שהוא מגיע לגובהה של 3 מטר.

במידה ויש שאלות אשמח, הערה חשובה כל מי שחושב לבנות קיר עושה זאת על אחריותו הבלעדית אני לא איש מקצוע ולכן אין לראות את מה שכתוב כאן כהמלצה .

יואב

כמה עלה הכל ?

ממה שבדקתי בזמנו , המחירים בארץ היו מאוד יקרים...

סדר גודל של 1500 ש"ח.

אחיזות 600
עץ +- 300
ריתמה 200

וכל השאר ,
יואב

מנהלים אולי אפשר לשנות את הכותרת ל בניית קיר טיפוס בבית או כל דבר אחר יותר מזמין .

אשמח לתרום קצת :-)

בניתי לא מזמן בולדר בבית (אחרי שהיה לנו פלטה אחת כשנתיים והיא כבר לא נתנה לנו מספיק אתגר)

הקיר הראשון שהיה לנו:
קובץ מצורף 86990

תכננתי את הקיר החדש בתוכנת sketchup (זה עוזר מאוד בתכנון כמה חומר צריך לקנות)
קובץ מצורף 86991קובץ מצורף 86992

תמונות מתהליך הבניה:
קובץ מצורף 86993קובץ מצורף 86994קובץ מצורף 86995

והמוצר המוגמר:

קובץ מצורף 86996קובץ מצורף 86997קובץ מצורף 86998

אחיזות קניתי מ http://jetlag.co.il יש להם מבחר חברות וסוגים.....
גם את האומי נעץ קניתי מהם של חברת metolius

השתמשתי בפלטות מעץ ליבנה 18ממ - ויש להן כמה רמות של גימור - אז כדאי כאלה שלפחות בצד אחד הם ברמה א (פחות פגמים)

את אומי הנעץ קדחתי לפי ה"תבנית" הזאת: (אבל זה באמת לא עקרוני כל עוד יש לך מספיק אומים בשביל לשנות מסלולים)
קובץ מצורף 86999

יש מספר עמודים שאספתי מהם חומר בתהליך ואלו חלק מהם:

http://www.threeballclimbing.<wbr>com/how_to_build_a_climbing_<wbr>wall.htmhttp://www.indoorclimbing.com/<wbr>bouldering_construction.html

דוגמא woodie http://www.chockstone.org/<wbr>TechTips/Woodie.htm
http://www.metoliusclimbing.<wbr>com/pdf/How-to-Build-a-Home-<wbr>Climbing-Wall.pdf
http://www.uclimb.co.il/home_<wbr>wall.html

http://www.<wbr>atomikclimbingholds.com/<wbr>garage-climbing-wall
http://www.<wbr>atomikclimbingholds.com/how-<wbr>to-build-a-rock-climbing-wall#<wbr>HTSWW1
דוגמא לקיר מתכוונןhttp://www.instructables.com/<wbr>id/Build-a-climbing-wall-at-<wbr>home-with-an-adjustable-o/?<wbr>ALLSTEPS

מקווה שעזרתי

איזה כיף של שרשור. בדירה הבאה אני מרים אחד כזה.

המשך לקיר טיפוס - גירסה 2.0

קובץ מצורף 88887קובץ מצורף 88888קובץ מצורף 88889קובץ מצורף 88890

בוקר טוב,

איזה כיף לקרוא שרשור בנושא קירות טיפוס בג'יפולוג!
מקווה שהנושא עדיין רלוונטי , שמי דורי ואני עובד בחברת sintapro אנחנו מיבאים ציוד טיפוס ואחיזות לקירות טיפוס.
אשמח להצטרף לפרויקט במידה וצריך ייעוץ או ציוד.
תרגישו חופשיים לפנות אליינו.

אגב ע"פ התמונות שהועלו לשרשור, בניה ברמה גבוהה של קירות

בהצלחה
