אשמח לקבל המלצה על קוטר ועובי דופן צינור לגגון מלא. אורך 220cm. מה ההמלצה לפרופיל ההיקפי ומה ההמלצה לקורות הרוחב. האם אולי כדאי קורות מלבניות לרוחב ?
תודה!
Printable View
אשמח לקבל המלצה על קוטר ועובי דופן צינור לגגון מלא. אורך 220cm. מה ההמלצה לפרופיל ההיקפי ומה ההמלצה לקורות הרוחב. האם אולי כדאי קורות מלבניות לרוחב ?
תודה!
מה העומס המתוכנן?
אני בניתי את שלי מפרופילים 40x20 ו 20x20 עובי 1.5+רשת ברזל בתחתית.
זה היה גגון שנשא מיכל מים וגלגל ספייר. הגגון הבא יהיה מ 20x20 בלבד. (לא אמור לשאת ספייר על הגג)
150 קילו ציוד מקס'+ מעמיס/פורק שעומד על הגג בזמן חניה.
אני חושב שפרופילים כמו שציינתי יספיקו, השאלה היא תכנון המבנה וצפיפות הפרופילים....
אצלי המסגרת העליונה והתחתונה היו 20 על 20, החיבור בין המסגרות היה עם 2 פלחים של 100 על 100 עובי 5 בכל צד של המסגרת.
"התשתית" הייתה 3 פסי רוחב של 40 על 20, פס אחד של 20 על 20 ורשת ברזל עם מרווחים של 50 על 100.
(כל המידות במילימטרים כמובן)
הגגון היה באורך של 160 בערך.
מצאתי קישור לתיאור בניית הגגון שלי:
http://www.jeepsallover.com/content....Rack-for-my-XJ
לאיזה רכב זה? 150 קילו זה הרבה...
אני בניתי ל-JK מצינורות עגולים.
חיצוני קוטר 33.7 בעובי דופן 1.6
פנימיים קוטר 26.7 בעובי דופן 1.6
http://www.jeepolog.com/forums/showt...A8%D7%95%D7%9A
מאסיבי וחזק.
על חלק ממנו יש פלטת אלומיניום שאפשר גם לקפוץ עליה.
https://lh5.googleusercontent.com/-l...410_060116.jpg
אייל, יש מצב שאתה מוסיף איזה שתי תמונות של החיבור של הגגון לשלדה ? (בחלק האחורי)
150 קילו זה אכן הרבה אבל זה יהיה רק במצבי קיצון.
. הגגון באורך כללי של 220 סמ וקורות רוחב כל 35 סמ .
על המוטות מתכון לרתך רשת ברזל. הסוליד לא מוכן לעשות לי אנליזה. בא לי לחנוק אותו!
כמה שוקלים 150 ק"ג בקפיצות?
משהו שלא רואים בלינק של הבניה ששמתי?ציטוט:
נכתב במקור על ידי liontamer84
http://www.jeepolog.com/forums/showt...A8%D7%95%D7%9A
ככה. פחות או יותר [emoji12] . וברצינות 150 זה משקל שלא יהיה בקפיצות אבל התכנון הוא עבור המשקל הזה.
כן, מהנקודת מבט בערך בגובה של הגלגל ספייר... (אל תוסיף תמונה של הגלגל ספייר יא ג'וקר )
לא ממש הבנתי את הכוונה שלך לגבי הזוית של התמונה.ציטוט:
נכתב במקור על ידי liontamer84
הגגון מחובר לרכב רק מתחת לפגוש. בחלק העליון אין חיבור, רק בולמי גומי לתמיכה.
בכל מקרה הגגון כרגע לא על הג'יפ, הולך לניקוי חול וצביעה אחרי שהבנתי שהמרייט זה קקה צבעוני...
חפש תמונות של GOBI, רק שאצלי זה בלי הציר הרמה של כל המבנה. נראה לי מיותר...
http://www.fortec4x4.com/Gobi-Racks-...JK-4-Door.html
https://www.google.co.il/search?q=go...w=1366&bih=643
הכי טוב בעצם:
https://www.youtube.com/watch?v=2HklKyn27Go
מה החוק אומר לגבי גגון מעל הנהג?
????ציטוט:
נכתב במקור על ידי MOSHIKO.L
אני יודע שבטנדרים אסור שהגגון של הארגז יגיע עד הנהג. ענין של מרכב כזה או אחר.
עדיף מעל האישה ולשים את כול ה - 150 ק"ג שם + ביטוח חיים :pציטוט:
נכתב במקור על ידי MOSHIKO.L
ברכב רגיל ( לא טנדר ) מותר גגון על כול הגג , לפי הגדרות יצרן אסור לעבור את ה -60/80 ק"ג כולל , ובאמת אין שום סיבה לעבור את המשקל הזה .
עידו
עידו 😁😁. תודה
שפ״ץ עם 150 ק״ג על הגג? נשמע מעניין
Sent from my iPhone using Tapatalk
גם בנסיעה על הכביש עם פניה פתאומית כזו או אחרת זה .....
עידו
יכול להיות מעל לקבינה, אסור לו להיות מחובר לקבינה.ציטוט:
נכתב במקור על ידי MOSHIKO.L
כלומר, אם יש לך קשתות בארגז, והתקנת גגון שממשיך מעל לקבינה, בלי להיות מעוגן אליה.
יש בזה הגיון, כי הארגז והקבינט נעים בצורה נפרדת עם גמישות השלדה.
מושיקו, תנסה לפשט את המבנה של הגגון לצורך האנליזה. הקוסמוס לא אוהב חיבורי השקה ומרווחים. הכי נוח זה לשמור את ההרכבה כpart ולסגור את כל המרווחים, להוסיף השקות של ריתוכים וכו'ציטוט:
נכתב במקור על ידי MOSHIKO.L
דבר איתי אם אתה צריך עזרה

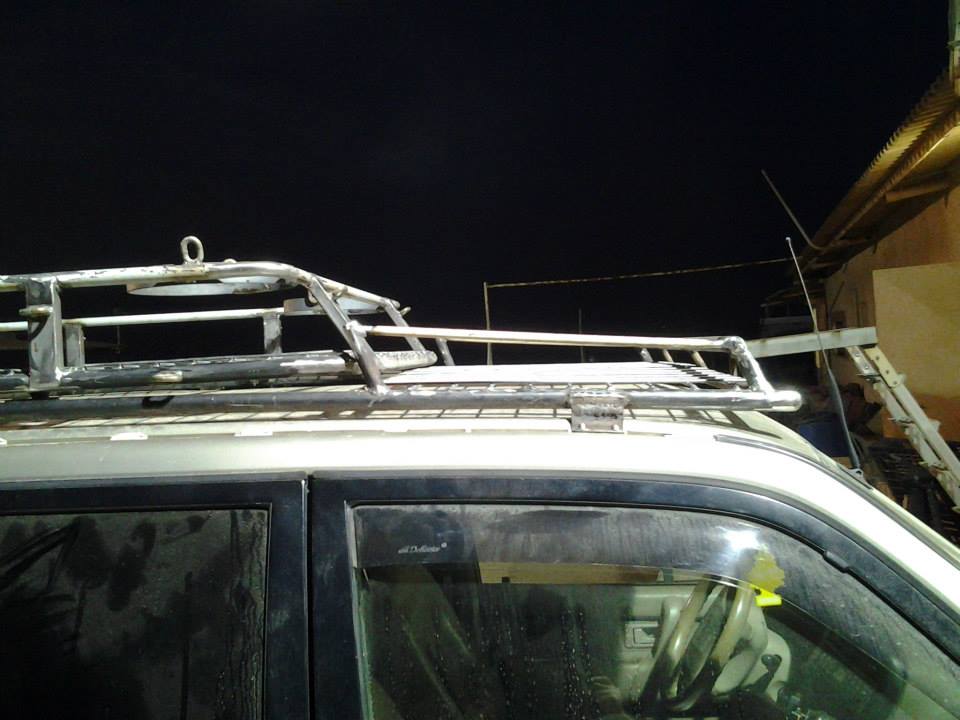

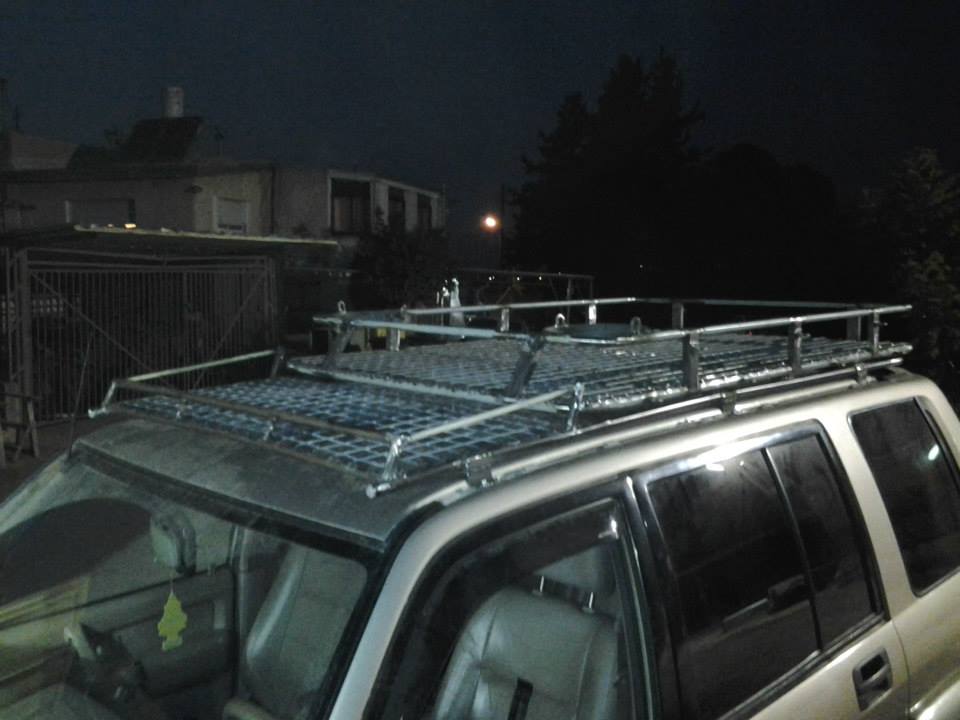

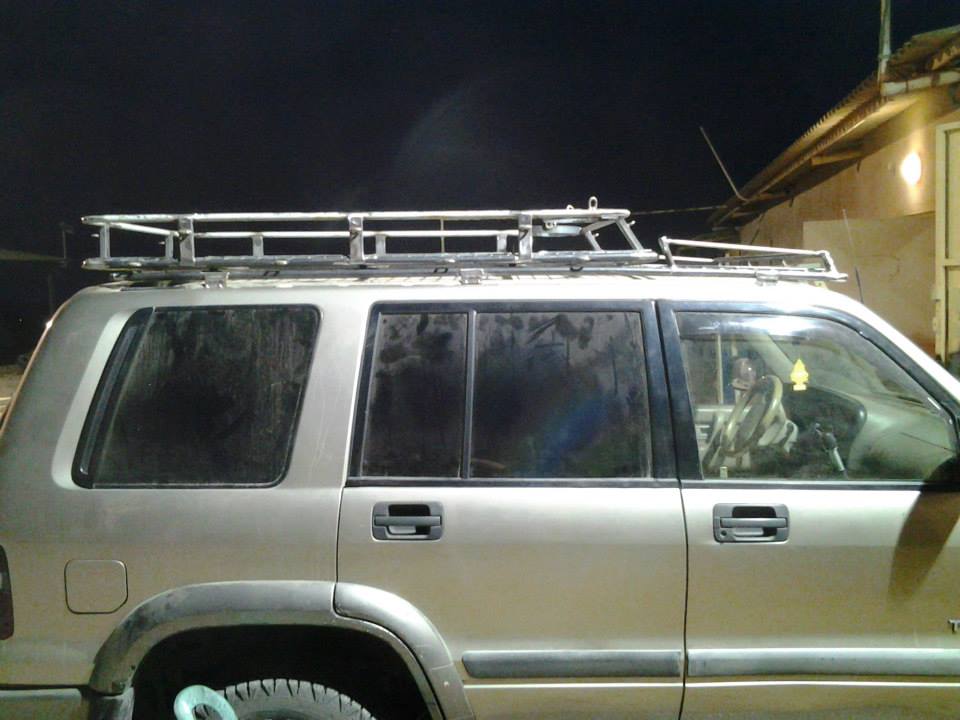

אתה רוצה לבנות משהו כזה?????קובץ מצורף 95604קובץ מצורף 95612קובץ מצורף 95611קובץ מצורף 95610קובץ מצורף 95609קובץ מצורף 95608קובץ מצורף 95607קובץ מצורף 95606קובץ מצורף 95605קובץ מצורף 95613ציטוט:
נכתב במקור על ידי MOSHIKO.L
למה לא חושבים על פרופיל עגול אלומיניום?
לבנות מאלומיניום בהחלט אפשרי - ואם כבר מפרופילים צורתיים. לכו ללוריה לקבל הצעת מחיר, גגוני האלומיניום שלו סופניים.
אבל גם הוא יגיד לכם שאין סיבה אמיתית לבנות מאלומיניום.
גגון בגודל מלא (1.8X1.2 מטר פחות או יותר) מפלדה כולל אביזרי חיבור לגג, ישקול בין 20-30 ק"ג. מעבר לאלומיניום יוריד את זה לחצי, נניח, שזה הרבה באחוזים - אבל זה בסך הכל 10-15 קילוגרם פחות. כשהגגון עמוס בעוד 50-60 ק"ג מטען בטיול אופייני, ויכול להיות גם 100 (150 ק"ג כמו שפות"ש ביקש נשמע באמת מוגזם ומעבר להמלצות היצרן של כלי רכב שאני מכיר) אז 10 ק"ג של הגגון זניחים.
הבנייה באלומיניום יקרה יותר משמעותית מפלדה, והיא מחוץ לאפשרויות של רובנו המסגרים החובבים.
