בנית מעשנת Reverse Flow

אהלן.
אחרי הרבה שעות מחקר ב גוגל יוטיוב וחברים החלטתי ללכת על סגנון שנקרא offset reverse flow. תוך כדי חיפושים מצאתי מחשבון אינטרנטי לבניית מעשנות http://www.feldoncentral.com/bbqcalculator.html
השגתי שני דודים אחד גדול של 150 ל' ואחד קטן של 80 ל' במחשבה להשתמש בשניהם לבניית המעשנת והתא בעירה. לבסוף החלטתי ללכת על הדוד הקטן של ה 80 ליטר כתא עישון , לידו בניתי תא בעירה קובייתי בנפח 36 ליטר (1/3 מנפח המעשנת) מפח 5 מ"מ.
את הצירים הכנתי לבד מפלחים 6 מ"מ ומוטות טרנסמיסיה.

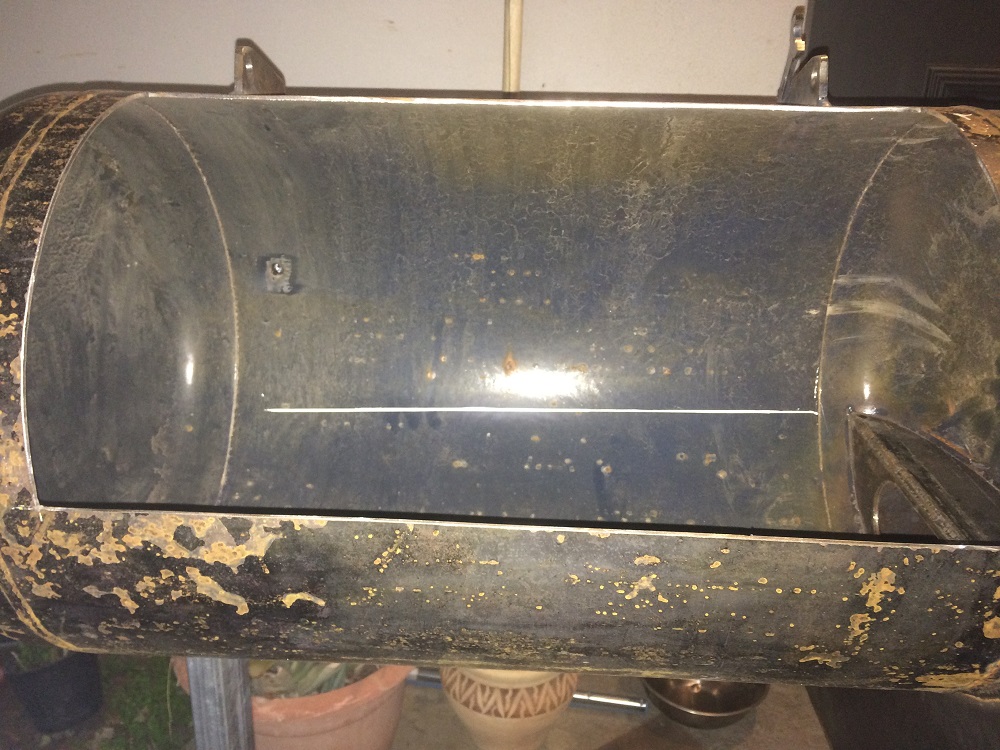

הנה כמה תמונות למה שהספקתי בינתיים,


קובץ מצורף 103662 קובץ מצורף 103653 קובץ מצורף 103654 קובץ מצורף 103655 קובץ מצורף 103656 קובץ מצורף 103657 קובץ מצורף 103658 קובץ מצורף 103659 קובץ מצורף 103660 קובץ מצורף 103661 קובץ מצורף 103663 קובץ מצורף 103664 קובץ מצורף 103665 קובץ מצורף 103666 קובץ מצורף 103667 קובץ מצורף 103668

בהמשך:
הפלטה הפנימית והצינור ניקוז לשומנים, גלגלים, סלסלת פחמים ומגירת אפר, מסילות ורשת לבשר, ארובה ופתחי יניקת אוויר מווסטים, ידיות ונועלים לדלתות, וכמובן צבע עמיד לחום.

נשאר רק לקוות שהמשפחה והחברים יהנו מהבשרים כמו שאני נהנה מהבנייה.

יואב

נראה יפה מאוד , מחכה לראות את המוצר הסופי ( חושב לבנות משהו כזה ... ) .

יואב
פשוט מדהים, עבודה יפה, וכמו שאמרנו תודיע שעה לפני שהבשר יוצא ואני נוחת אצלך.
נמרוד

ראיתי מקרוב, זה נראה עוד יותר טוב במציאות.
אני מחכה לתפוז המעושן ;)

סער
בסוף נלמד אותך לאכול תפוז ממולא בבשר.

אתה צריך לעשות פתח יניקת אוויר בעל אפשרות וויסות בתא האש. כדי לשלוט על כמות העשן. נראית עבודה מאוד יפה.

תודה:rolleyes:.
מיכה, יהיו פתחי אוויר מווסטים לתא בעירה ומכסה "צמצם" לארובה

יפה מאוד , ממתין לבשר :p





עידו

ציטוט:

---

נכתב במקור על ידי נמרוד - מערד

יואב
פשוט מדהים, עבודה יפה, וכמו שאמרנו תודיע שעה לפני שהבשר יוצא ואני נוחת אצלך.
נמרוד

---

+1
ליגה לאומית

היום התקדמתי קצת וחיברתי את הדוד לתא בעירה, בנוסף בניתי את השלדה והמתלים ;-)

נראה נהדר

הבעיה היחידה עם פרויקטים מהסוג הזה, זו כמות העשן שמגיעה לשכנים ורמת הסבלנות שלהם...

שום דבר שנתח טוב לא יכול לתקן .



עידו

כל הכבוד, נראה מעולה. חוצמזה, אל תתמכר, זה מסרטן.

בכלל החיים זה דבר שהורג במאה אחוז .



עידו

Sent from my GT-I9300 using Tapatalk

ציטוט:

---

נכתב במקור על ידי amit1

כל הכבוד, נראה מעולה. חוצמזה, אל תתמכר, זה מסרטן.

---

אתה מסוגל להגיד את המשפט הזה, ע״ג מדיה וירטואלית רק בגלל שאבות-אבותיך הרחיבו את התפריט הצמחוני שלהם והחלו לאכול בשר חרוך במדורה, ועם החלבונים, הצליחו להגדיל לעצמם את המוח..


או שלא.

לא נראה לי שאבות אבותיו אכלו חלבונים אם האינדיקציה היא כפי שרשמת... 🤔

נראה מדהים

Sent from my Blade S6 using Tapatalk

וואוו!!
איזה יופי!!
אני גם לפני פרוייקט כזה. שלי בטח יראה פי אלף... פחות טוב:(.
אני רק נתקעתי עם שני פרוייקטים קטנים אחרים, שאני מקווה לסיים השבוע (קומפרסורים ו... דיסקברי 2).

שאלה.
למה אתה מאלץ את העשן לעבור מסלול כפול? הוא הרי "לא עושה כלום" כל זמן שהוא מתחת לריצפה הכפולה ההוא, לא?
לא עדיף פשוט לשים את פתח הארומה, מהצד הנגדי ו..זהו?

ברנרד. הרעיון בסטאפ הזה הוא שהפלטה המרכזית (3-5 מ"מ) סופגת את החום ומקרינה אותו באופן שווה כלפי מעלה לפחות בתאוריה :).

אפשר לראות באיורים את החלוקה של הטמפרטורות בשני סוגי העיצובים.

קובץ מצורף 103689קובץ מצורף 103690

ישנה שיטה שלישית שאני בונה כך את המעשנות , פתח הארובה בתוך חלל העישון נמוך מאוד וכך גם החום אחיד וגם העישון .






עידו

Sent from my GT-I9300 using Tapatalk

בדיוק על זה חשבתי היום... להוריד את הארובה מ-FLASH עם ה"גג", לתוך התא המרכזי..
איך זה עובד עידו?
אפשר תמונה/רישום?

תתחיל לכתוב בפוסטים הנכונים דברי טעם כמו שאנחנו אוהבים ואני מבטיח לך סקיצה .
[emoji2]



עידו

Sent from my GT-I9300 using Tapatalk

ציטוט:

---

נכתב במקור על ידי עידו לוריה

תתחיל לכתוב בפוסטים הנכונים דברי טעם כמו שאנחנו אוהבים ואני מבטיח לך סקיצה .
[emoji2]



עידו

Sent from my GT-I9300 using Tapatalk

---

שוב... צודק:(.
אני נסחף - בועז הזה... פורט לי על המייתרים ומשדל ומפתה ומסית אותי...
כותב שורה, פה או בוואטס-אפ ונשען אחורה ואומר לאולגה "הנה, תראי איך המפגר הזה יתעצבן עכשיו..." בטח גם מזמין חברים לקרוא ביחד את השטויות שהוא גורם לי לכתוב ולצחוק..

[emoji15]🤔

עדכון.

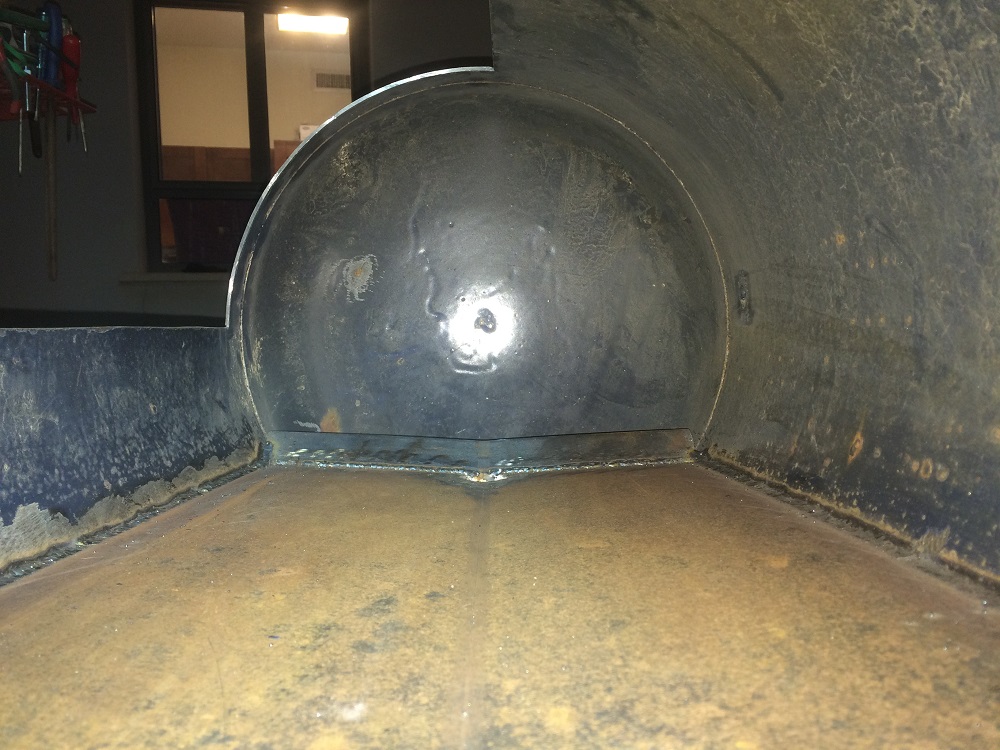

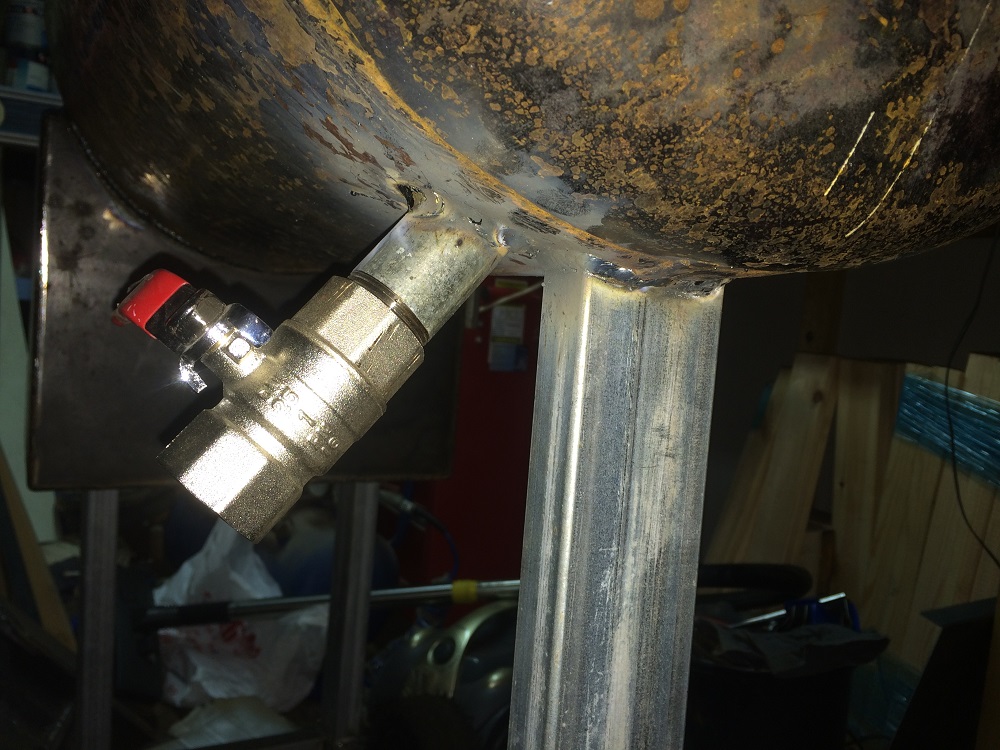

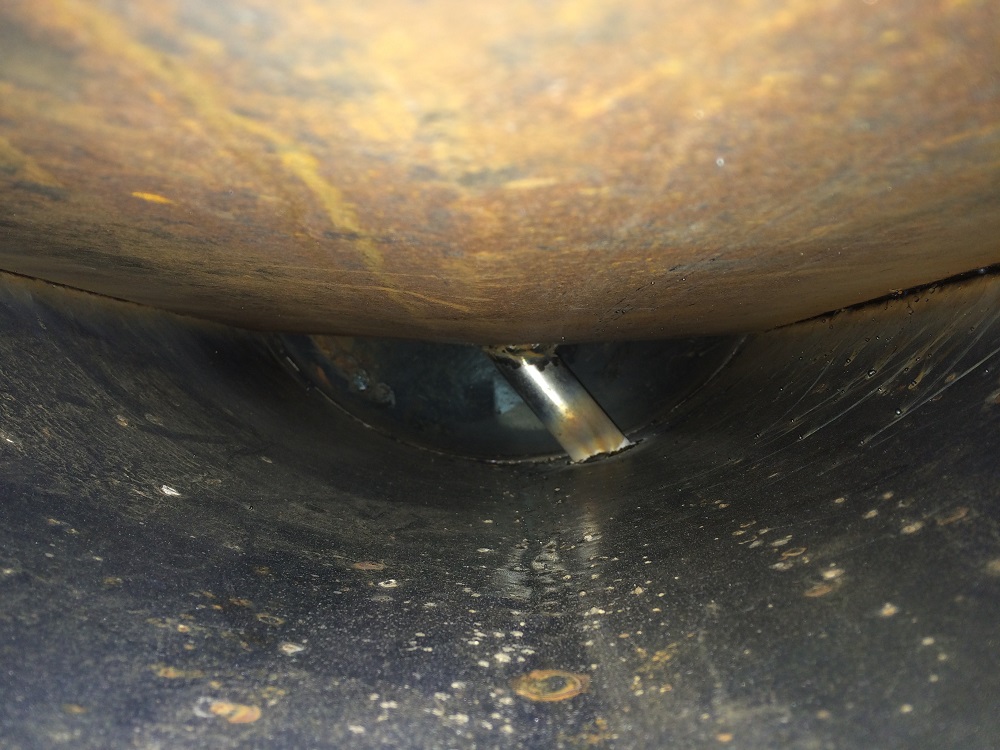

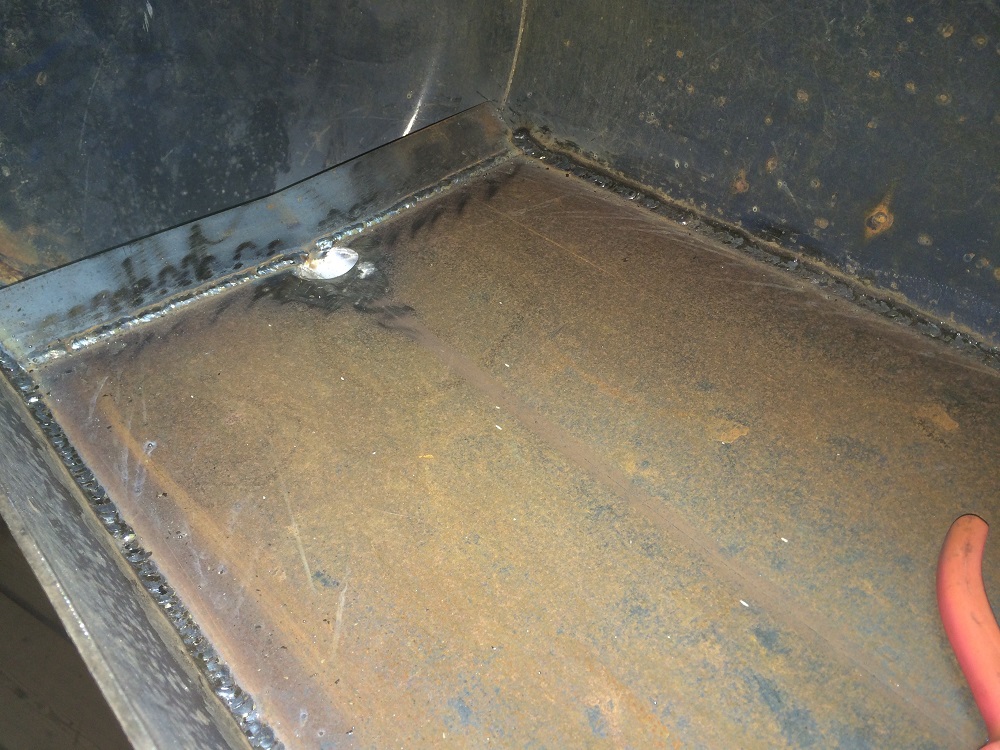

אתמול הבאתי את הפלטה המרכזית, פלטה בעובי 5 מ"מ שמכופפת לאורכה ב10 מעלות וחתוכה בצורת טרפז בנוסף הבאתי צינור וברז כדורי "1.

היום אחרי הרבה עבודה בלהוריד את האמייל לפני הריתוכים חיברתי את הכל יחד.

קובץ מצורף 103750 קובץ מצורף 103754 קובץ מצורף 103755 קובץ מצורף 103752 קובץ מצורף 103756

לילה טוב;)

אהלן

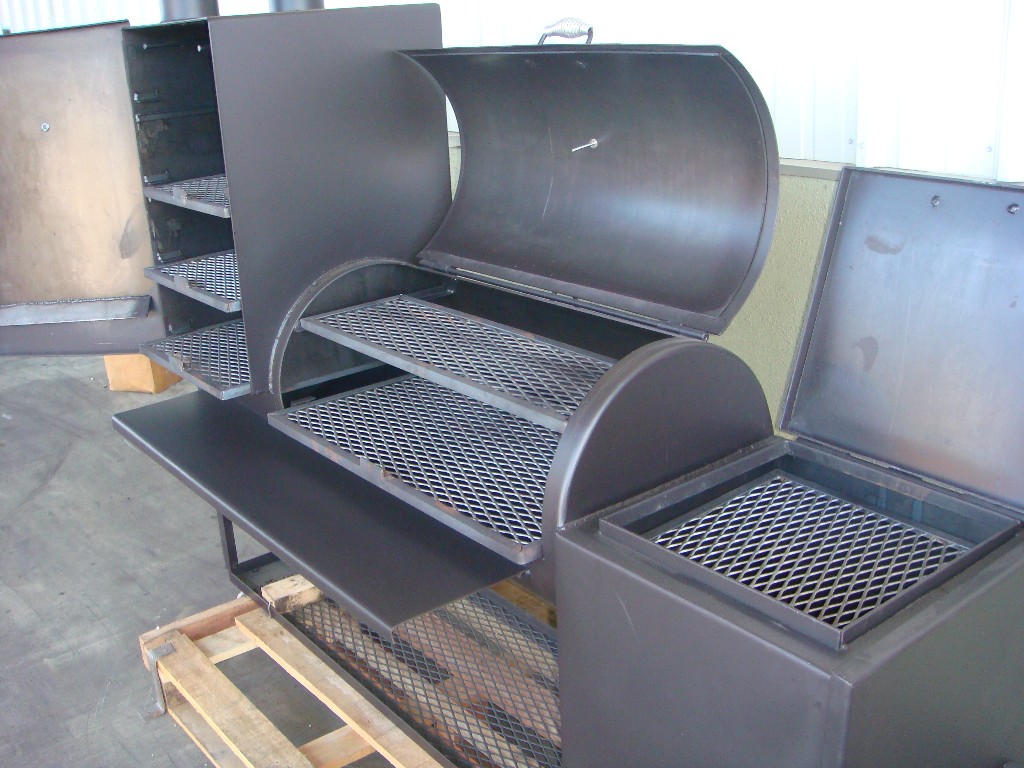

איפה אני יכול למצא באיזור המרכז רשת כמו בתמונה? ואיך היא נקראת,

קובץ מצורף 103842

וכמובן מברזל שחור

הרשת הזו נקראת rolled expended ואין אותה בארץ בכלל בשום צורה וחומר יש אחות שלה שנקראת expended או בעברית רשת אקספנדד .



עידו

Sent from my GT-I9300 using Tapatalk

רק תהיה בטוח שאתה לא מקבל מגלוונת.

עידו , תודה.
מיכה , ברור.
כנראה שאני ארד מהרעיון של הרשת ונשאר עם מוטות נירוסטה 6 מ"מ בתוך זווית ברזל. מברורים זה יוצא יותר זמין וכנראה זול.

לדעתי האישית ברזל שחור (אבל כמובן נקי) עגול 10 במרווחים של 10 ממ יהיה מאוד יפה ומתאים למעשנה הזו. אולי אפשר לבצע השחרה כמו לסירי פוייקה. מסגרת מברזל שחור מרובע 10.
