רעיונות לאבטוח מתג 4x4 - פולריס ריינגר

היי,
מתג ה 4x4 בריינגר ממוקם כאן (עיגול אדום)-
קובץ מצורף 109045

הבעיה:
הבן שלי יושב בכסא תינוק במושב האמצעי ולוחץ על הכפתור, לפעמים בכוונה, לפעמים לא.
אני מגלה את זה כשאני מנסה לסובב את ההגה ומגלה שההיגוי קשה מהרגיל.

חשבתי על החלפת המתג בטוגל מאובטח, משהו כזה (אבל עם 3 מצבים):
קובץ מצורף 109046

אבל אני מפחד שבשבילי בוץ , בהם אני כן רוצה שילוב הנעה קדמית , הוא ישחק עם המכסה ויבטל לי את השילוב.

לכן, כרגע נראה לי, שהפתרון הכי טוב יהיה להוסיף איזו הגנה מכנית על הכפתור הקיים, בצורה כזו שהוא יהיה מאובטח תמיד בלי קשר למצב ההפעלה.

אני מעדיף להשאיר את הכפתור המקורי ורק להוסיף עליו הגנה\ נצרה.


שאלתי לפורום:
1. מה דעתכם?
2. היכן ניתן לרכוש בארץ\בחו"ל מתג כזה או רק נצרה למתג שלי.


תודה

יש מתגים כאלו בדיוק עם ניצרה על הרוקר עצמו.
חפש בחלקי חשמל של טרקטורים.

אסף.

ממליץ על מפסק נוסף/חילופי שימוקם במקום אחר (למשל בתוך ה"תא כפפות" בדופן הקרובה לנהג - אפשר להגיע בלי לקום)
חשוב - שים לב שהמפסק הוא 3 מצבים (מנותק/מחובר/נעול)

Sent from my LG-D855 using Tapatalk

אני יודע, לכן רשמתי טוגל 3 מצבים.
אני מעדיף להישאר עם המפסק שלי ורק למצוא תוספת אבטחה \ נצרה.
כזו שתאפשר הגנה בכל 3 המצבים.

אני יכול לבנות כזו מנרוסטה, אבל מחפש רעיונות

Sent from my SM-G900F using Tapatalk

מצאתי כזה באתר של RS, אבל מיועד למפסקים אחרים לגמרי-
קובץ מצורף 109105

אבל נראה לי שזה הכיוון הנכון לבעיה, עכשו צריך לחפש משהו שגם מתאים למפסק שלי

יש ניצרות חיצוניות למפסק שלך, רק הן מאוד יקרות. יש באיווקו הצבאיות למשל. לא ראיתי כזה באף רכב אזרחי.
אולי מכסה כמו ששמים על שקעי חשמל במטבח? מכוער טילים אבל יעבוד....

אסף.

http://www.ebay.com/itm/Plastic-Wate...oAAOSwyXFUYXps

לא זו כוונתי, זה סתם מגן מים.
אני מחפש משהו קשיח למניעת הפעלה מקרית של המתג.

יש לי כמה רעיונות שעלו היום,
רעיון אחד, נראה לי מכוער רצח, זה לקחת קרש עץ, ברוחב מעט יותר מאורך המתגים, גובה יותר מבליטת המתגים ואורך כזה שיכסה מצד לצד של 3 מתגים ופשוט לייצר 3 פינויים ל3 המפסקים ולחבר אותו לפנל.

יש עוד , אבל עוד מעט אתפנה למחשב ואפרט.

Sent from my SM-G900F using Tapatalk

זה הרעיון שניסיתי לתאר בתגובה מעל (מתנצל על ה"מודלים בפואר פוינט"):
* משום מה בלפ טופ אני לא רואה את התמונת אבל בנייד כן, אז הכוונה לירוק-
קובץ מצורף 109140

חומרים אופציונלאיים הם עץ ונרוסטה,
לגבי השמוש בנרוסטה, חשבתי לייצר 2 פלטות זהות מחומר דק ולהרחיקם באמצעות גלילים מרותחים או ברגים וספייסרים, רעיון הברגים זמין לי יותר למימוש, משהו כזה(האפור)
קובץ מצורף 109139

- - - Updated - - -

לגבי מהשאסף כתב, אם המחיר ריאלי הייתי מוכן לרכוש כאלו "אורגינל"

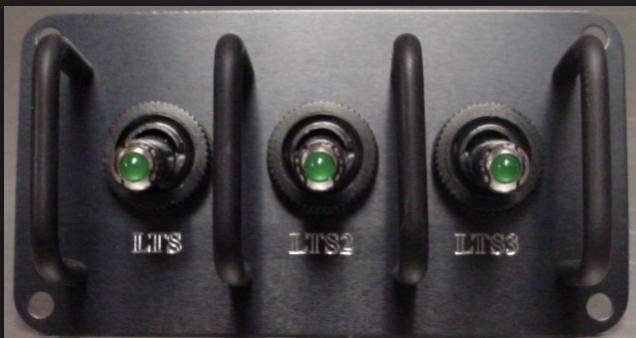

רעיון נוסף , על עקרון די דומה, הוא זה (תמונה מגוגל משהו...)
קובץ מצורף 109142

הרעיון הוא לייצר פלטה עם פינויים למתגים ועליה לרתך אומגות משני צידי המתג .
נדרשת עבודת ריתוך מדוייקת או חירור וקיבוע ע"י ברגים קוניים מהצד השני.

- - - Updated - - -

נראה לי שהאחרון ייראה כי יפה, אולי גם הכי פשוט למימוש עם פלטה נרוסטה בעובי 3 מ"מ , חיתוכי לייזר, ידיות מאיקאה וברגים קוניים.
את הפלטה כולה אח"כ אתפוש עם ברגים ללוח פלסטיק של המתגים .

*אגב, התמונה הראשונה של הריינגר אינה שלי, היא מגוגל משהו, לי יש 3 מתגים, אורות סטנדרטי (עאלק אורות, יותר נכון נרות) שילוב הנעה קדמי+ נעילה ופרוגקטורים.

** פניתי גם ליצרן המקורי של המתג (יש שם על המתג עצמו) אולי אשיג מהם מק"ט (אם בכלל יהיו מוכנים לענות לי , אני לא יצרן של שום דבר) ואז לחפש את הרכיב באי ביי.

כזה אני צריך (מה שמוקף באדום)-
קובץ מצורף 109144

מפה-
http://www.ultimateyota.com/showthre...8-Runner/page5

אתה יכול לעשות מפסק נוסף (במקום אחר) שמפסיק את הזנת המתח אל המספק הזה ככה שאתה בוחר מתי הוא פעיל....

Sent from my LG-D855 using Tapatalk

אלעד, ההצעה שלך מטפלת רק בבעיה אחת, הפעלה לא רצונית.
אני מחפש פתרון גם לניתוק לא רצוני.
אני רוצה מנגנון אבטחה על המתג, בכל מצביו!
נכון, אני גם יכול להעביר את כל המתג, לא בא לי.

אני יכול לשים טוגל עם מכסה (אני לא מכיר מכסה מאבטח בכל מצב, רק כזה שמאבטח מצב תחתון) וגם זה מונע רק הפעלה ולא ניתוק, זה בכלל מגביר את היכולת של הדרדס להוריד את המתג למצב כבוי ( כמובן שאם יש מכסה שמאבטח בכל 3 מצבים אז הוא פתרון ריאלי)

ועל הדרך... לאבטח גם שני מתגי האורות, סתם כי בא לי.


Sent from my SM-G900F using Tapatalk

קיבוע הדרדס לכיסא יפתור את הבעיה.
נמרוד

הבעיה , שהוא יושב בכיסא תינוק וזה מביא את הרגליים שלו ישר למיקום המתגים.
מאוד נוח לו בכסא תינוק (הוא בן 3 עוד מעט )והוא מרגיש בטוח (ואני מרגיש שאנחנו נוסעים חוקי) אז אופי הישיבה לא ישתנה.
ניסיתי לשים אותו בצד, הוא רחוק לי מידי ואז אני לא שומע אותו( ריינגר לא כלי שקט) .
ואז אני גם לא יכול לקחת אף אחד אחר.

בקיצור, אבטוח המתגים זהו הפתרון הכי פשוט.

Sent from my SM-G900F using Tapatalk

http://www.shlomokahane.co.il/prod-in.asp?catalogid=172

Sent from my GT-I9300 using Tapatalk

וואלה , שכחתי מהם, אפילו מכיר שם מישהו.
אגב, לפני שבועיים הייתה תערוכת RAX בגני התערוכה, שם בטוח הייתי מוצא אבל לא חשבתי על זה אז

Sent from my SM-G900F using Tapatalk

טוב... ככה זה נראה כרגע, מחר אחפש ברגים קוניים
http://uploads.tapatalk-cdn.com/2016...25937f7ef1.jpghttp://uploads.tapatalk-cdn.com/2016...d19bdf6421.jpghttp://uploads.tapatalk-cdn.com/2016...bd7c3f1d35.jpg

Sent from my SM-G900F using Tapatalk

נראה מקצועי מאוד. מהיכן הידיות?

אסף.

ידיות פליז ישנות שמצאתי במחסן, עברו ניקוי עם מברשת פלדה.
הפלטה, פרספקס שקוף,
החורים נעשו עם מקדח ואח"כ עם כרסום מורכב על מקדחת עמוד, השולחן xy היה קרש עץ עם חור גדול שעליו הנחתי את הפרספקס, והתנועה ידנית של כל הקרש על גבי פלטת מקדחת העמוד.
הכל עבר צבע עם ספריי שחור.

עכשיו גם יש ברגים עם ראש קונוס
-http://uploads.tapatalk-cdn.com/2016...ae522de73b.jpg


ההרכבה תתבצע ע"י בורג 6 מ"מ-
http://uploads.tapatalk-cdn.com/2016...7afef5afed.jpg

Sent from my SM-G900F using Tapatalk

יפה מאוד!! רמה גבוהה של ביצוע...


Sent from my iPhone using Tapatalk

תודה רבה,
אבל יש כמה דברים שאני לא אוהב, החיתוכים לא כ"כ ישרים,
אזמין חלק כזה מאלומיניום בהזדמנות, אחרי שאוכיח שזה עושה את העבודה, אם לא, אז אצטרך להכניס 2 ידיות בין המתגים ואולי גם יותר גבוהות, חשבתי על ברגי U של בנדים


זהו, מורכב:
http://uploads.tapatalk-cdn.com/2016...f6f73b4734.jpg

Sent from my SM-G900F using Tapatalk

בינתיים נראה שזה עושה את העבודה [emoji4]

http://uploads.tapatalk-cdn.com/2016...0c5deb54af.jpg
