פרויקט גולשים: קונסולה עילית מאלומיניום

מאת

פורסם בתאריך 08-12-15 15:00 מספר צפיות: 12069

6 תגובות

אז הפעם מדובר בקונסולה עליונה למכשיר קשר ורדיו, בהשראת מוצרי אפטרמרקט אמריקאיים כמו Tuffy. את הבנייה ביצעתי לפני כמה שנים טובות אבל הי, יש סיכוי לזכות בפרס אז מה רע בכתבה טכנית בג'יפולוג? בעזרת תוכנת המידול החינמית SketchUp החלטתי למדל את הקונסולה הקודמת שבניתי. תוך כדי למדתי את התכנה והצטערתי שלא השתמשתי בה קודם. על כל פנים עכשיו הרבה יותר פשוט לספק כאן מידות בצורה ברורה.

ראשית יש למצוא מפעל\בית מלאכה לכיפוף אלומיניום, ולבקש לכופף שני "ח"-ים כך שאחד יעטוף את השני במדויק. אלו המידות:
עובי החומר: 2 מ"מ (אלומיניום)

ה-"ח" העוטפת - הנקבה - אורך(או עומק): 76ס"מ
רוחב: 25 ס"מ
כל רגל: 11 ס"מ.

ה-"ח" הנעטפת – אורך: 100 ס"מ.(כולל קצת ספייר לפיקשושים)
רוחב: את המידה הזו תשאירו למכופף. הוא יודע לקחת אותה כך שה"ח"
תעטף במדויק.
כל רגל: 8.5 ס"מ.

(המחיר לא אמור לעלות על 250-300 שקלים)

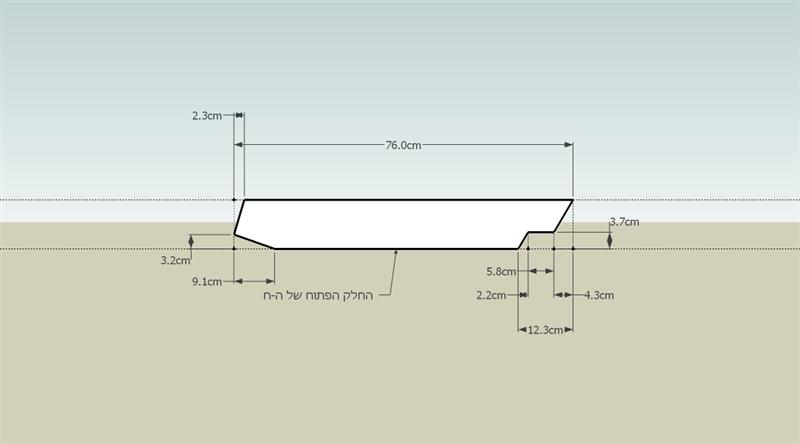

1. נחתוך את שני רגלי ה"ח" העוטפת (הקצרה מבניהן) לפי המידות הבאות :

2. נעבור ל"ח" השנייה, שממנה ניצור 3 דיפונים ו2 מגירות - לרדיו ולקשר

דיפונים:
את הדיפונים מיקמתי בשלב ההתחלתי עם ברגים קודחים ולאחר מכן עם ניטים.

מגירות:

הרדיו\הקשר מעוגנים למגירה בצורת חביקה של פלח עם ברגים:

את המגירות כדאי לחבר בדרך הבאה. לקדוח חורים במיקום המדויק בקונסולה, לאחר מכן למקם את המגירה בקונסולה (במצב סגור כמובן) ולקדוח חורים דרך החורים הקיימים שקדחנו קודם, בדיוק ובעדינות.

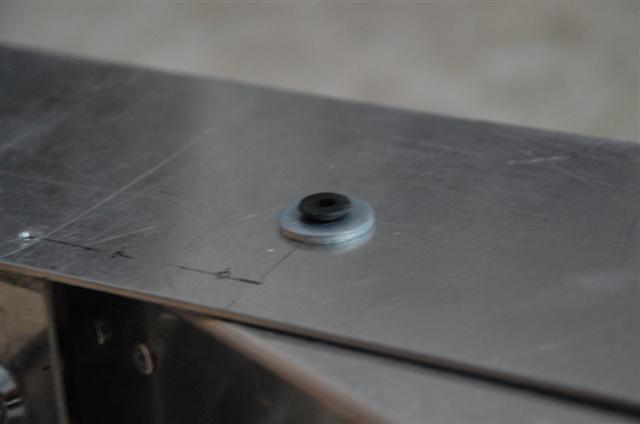

כל מגירה חיברתי עם בורג וזוג שייבות מכל צד לשליטה בהתנגדות לפתיחת המגירה.
לכל מגירה מיקמתי בורג בגוף הקונסולה שיהווה מעצור כך שהמגירה לא תיפתח לגמרי למטה, אלא תבלוט רק בעובי סטנדרטי של רדיו.

זהו , הקונסולה כמעט מוכנה. את הפטנט לנעילת המגירות אני משאיר לכם, שלי יצא גרוע ואני לא ממליץ ליישם אותו... לגבי העיגון שלה ברכב, היא תוכננה להיות מורכבת לכלוב, שלא נבנה לבסוף, אבל זה סיפור אחר לגמרי.

מקווה שהרעיון והמידות יעזרו לכם בבניית קונסולה דומה בג'יפ שלכם.
