פרויקטצ'יק: כיסוי גלגל סולארי

מאת

landY

פורסם בתאריך 07-07-19 11:00 מספר צפיות: 23021

15 תגובות

הרבה זמן חיפשתי מקום שיאפשר לי לשים את הפאנל הסולארי ברכב בצורה קבועה שלא תפריע. חשבתי על המשטחים שעל הפגוש הקדמי, הכנפיים... איפה לא. כל האופציות נפלו על הבעייתיות של הרוח (והכיעור). לבסוף הגיע הרעיון- להצמיד את הפאנל הסולארי לגלגל החמישי, זה שיושב תמיד בשמש על הדלת האחורית, לא ישרוק ברוח ויראה כמעט "טבעי" על כיסוי הגלגל הרזרבי השחור. הפרוייקט לא גדול, אבל ממליץ לעשות אותו בשני שלבים על מנת שהלוח הסולארי יקבל את הצורה של הגלגל.

מצרכים:

פאנל סולארי לא יותר רחב מרוחב הגלגל
כיסוי גלגל (אני החלפתי לכיסוי חדש בהזדמנות הזו)
בקר טעינה סולארי
סקוצ'
חוטי חשמל...

שלב ראשון: מיקום הלוח הסולארי על הגלגל, ללא הכיסוי, במרכז למעלה. בעזרת חבל או שרוך ארוך מותחים את הפאנל לכמה שיותר קרוב לגלגל עצמו. אפשר מדי כמה ימים למתוח את השרוך קצת כדי לקבל את הצורה הרצויה. השלב הזה ייקח כמה שבועות עד שהלוח יקבל קימור שדומה לקימור של הגלגל. למי שמשתמש בכיסוי גלגל קיים, זה יהיה זמן טוב לכבס אותו, כדי שהדבק יתפוס מאוחר יותר.

שלב ההרכבה: מעבירים את החיווט של הפאנל לתוך הרכב, שם שמים את הבקר טעינה וממשיכים עד המצבר מהחיבור של המצבר בבקר. לוקחים דף נייר או שניים ומייצרים שבלונה בגודל של החלק הסולארי של הפאנל. חשוב - השבלונה אמורה לכסות רק את התאים הסולארים.

עכשיו מיצרים איזשהו רפרנס למיקום של השבלונה על הגלגל ומורידים את השבלונה ואת הפאנל (לסמן את הגבולות של הפאנל על הצמיג).

בשלב הזה ממקמים את הכיסוי בצורה הישרה ביותר על הגלגל. ממקמים את השבלונה מלמעלה לפי הרפרנס שעשינו קודם. כדאי לדאוג שהתפרים של הכיסוי לא יושבים באזור השבלונה אלא מרוחקים מספר ס"מ.

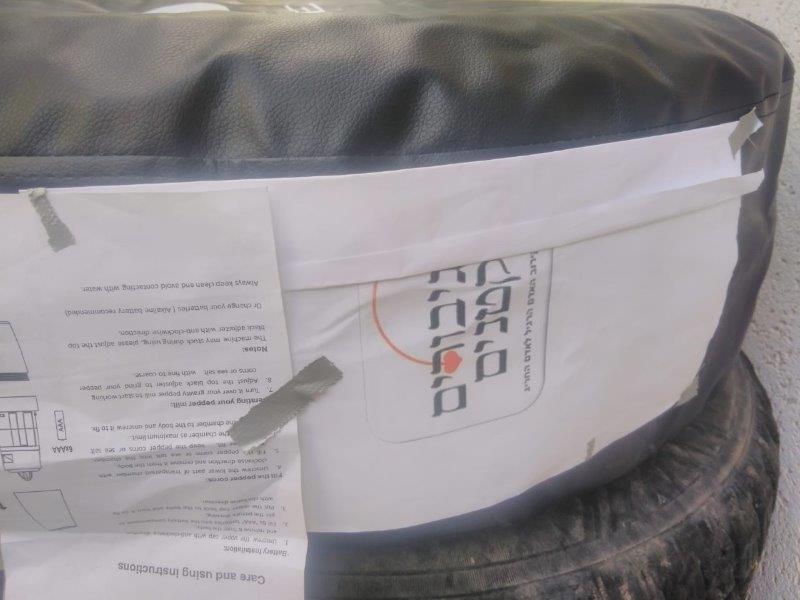

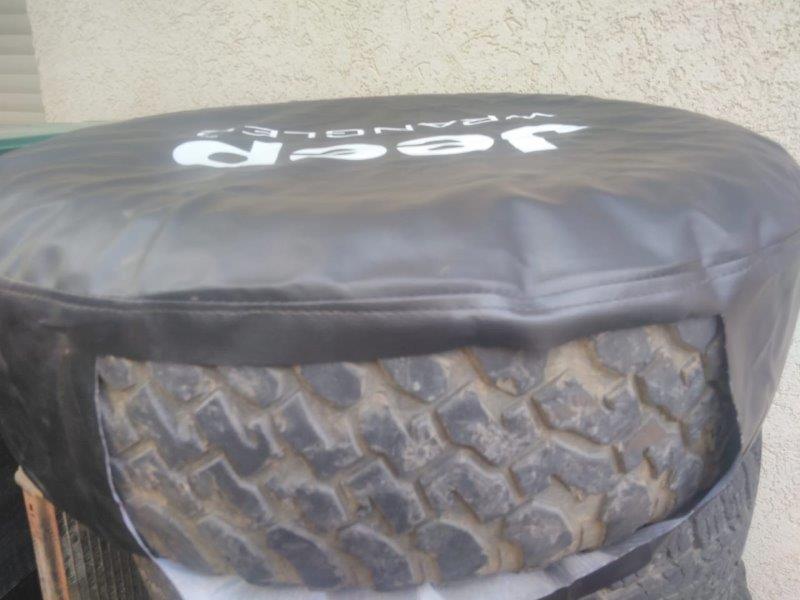

מדביקים את השבלונה בעזרת טייפ חבלה ומתחילים לגזור את החלון העליון בכיסוי:

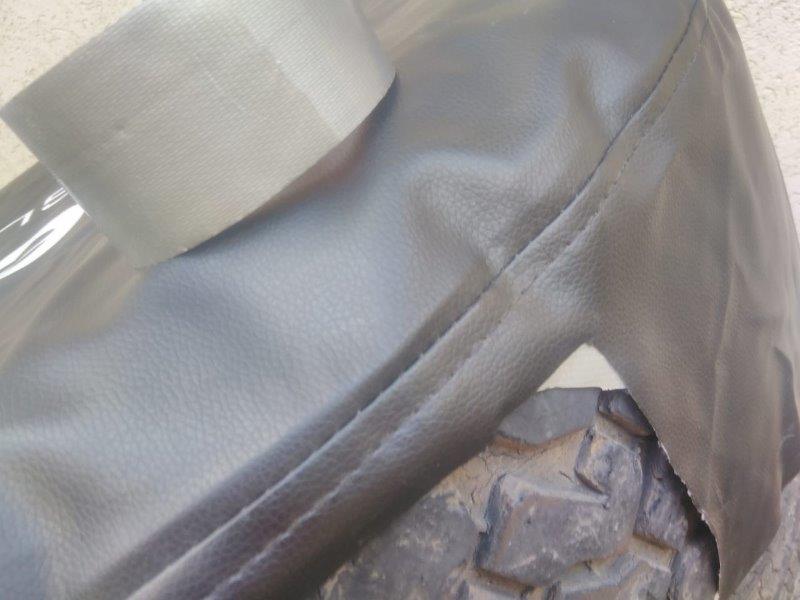

כשסיימנו, רצוי לחזק את הפינות עם טייפ חבלה:

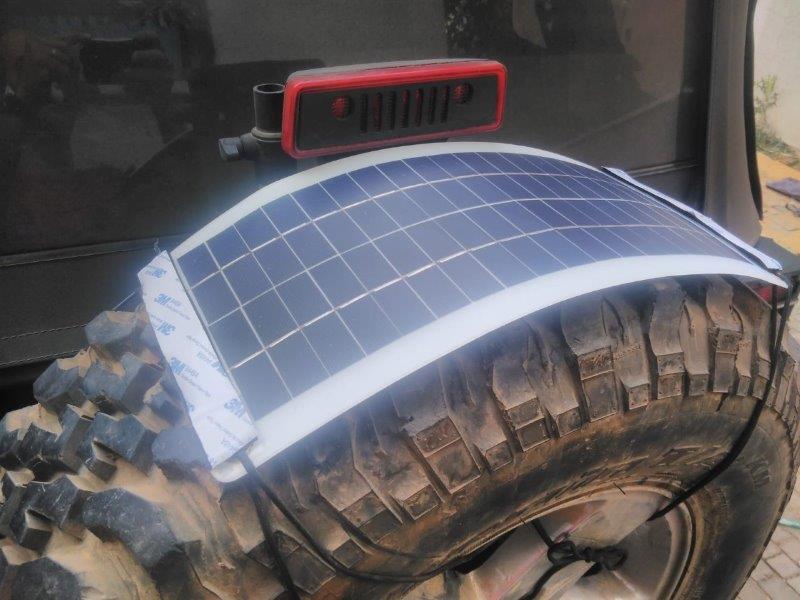

עכשיו מורידים את הכיסוי, ממקמים את הפאנל חזרה במיקום המסומן על הגלגל - משתמשים בשרוך וקושרים חזרה יציב למקום.

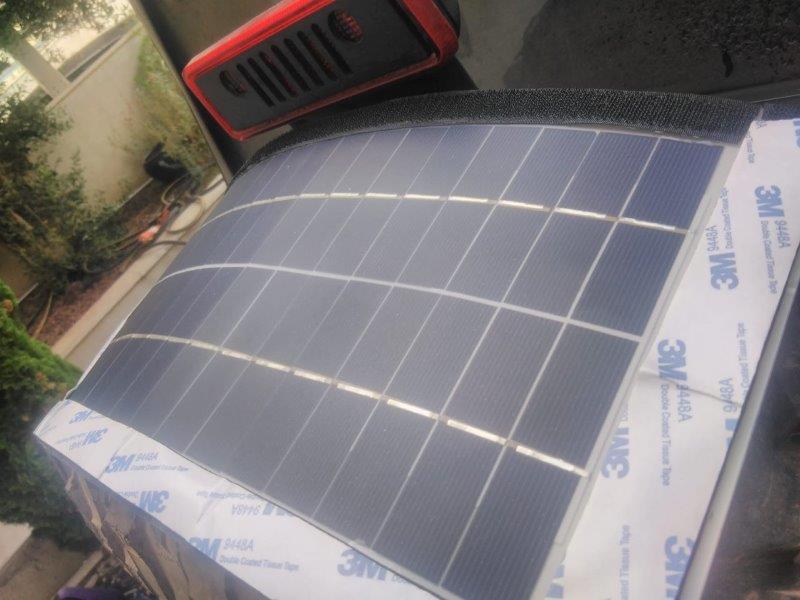

מנקים טוב את הפאנל הסולארי ומדביקים את הסקוצ'. מכל ארבעת הכיוונים בלי לכסות את התאים הסולארים, אבל כמה שיותר קרוב.

מניחים על הסקוץ' את הצד ההופכי שלו מבלי לפתוח את הדבק. בשלב הזה נחזיר את כיסוי הגלגל ונדאג שהחלון שגזרנו יישב בדיוק מעל הסקוץ.

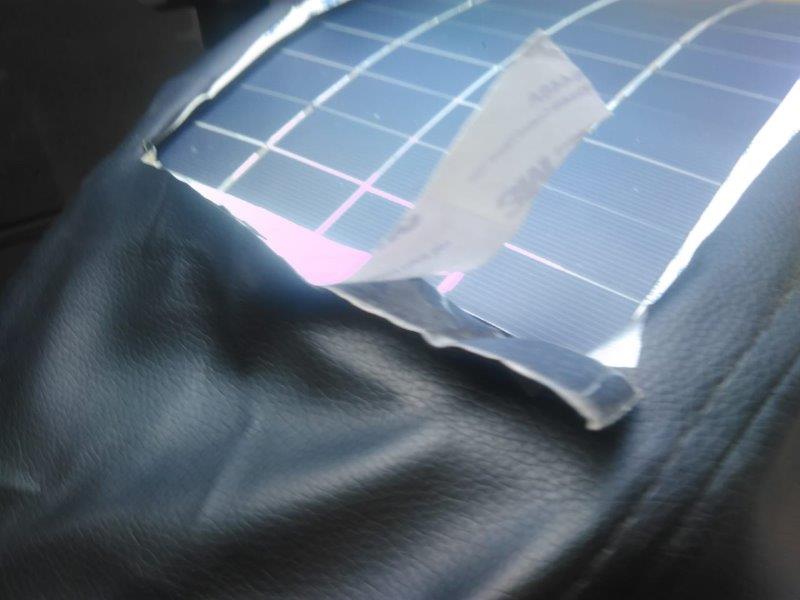

מורידים את הדבק - ומדביקים - קודם את הצלעות הארוכות ואחר כך את הקצרות.
תתחדשו!

קבצים מצורפים

6.jpg‏ (64.6 קילובייט, 692 צפיות)

קטגוריות

ג'יפ

15 תגובות

ד ו ר ו ן - 07-07-19, 11:28
- תגובה
גדול!

כמה פשוט ככה יפה.

Slowly..

six 4 life - 07-07-19, 11:31
- תגובה
רעיון נחמד
מקווה שאתה לא חונה בחוץ כי זה לא ישאר על הרכב הרבה זמן אם כן

ד ו ר ו ן - 07-07-19, 11:43
- תגובה
נכתב במקור על ידי six 4 life

רעיון נחמד
מקווה שאתה לא חונה בחוץ כי זה לא ישאר על הרכב הרבה זמן אם כן

חבר הדביק כזה על המכסה מנוע לפני מעל לשנה.
חונה ברחוב.
עזוב שזה מכוער.. בינתיים זה שורד.

הפתרון של הגלגל הרבה יותר אלגנטי.

Slowly..

six 4 life - 07-07-19, 11:59
- תגובה
אני לא מדבר על עמידות מפני נזקי מזג האויר
אני מדבר על עמידות מפני גנבים

toy4FUN - 07-07-19, 12:11
- תגובה
נכתב במקור על ידי ד ו ר ו ן

כמה פשוט ככה יפה.

מה שהוא אמר...

ד ו ר ו ן - 07-07-19, 12:30
- תגובה
נכתב במקור על ידי six 4 life

אני לא מדבר על עמידות מפני נזקי מזג האויר
אני מדבר על עמידות מפני גנבים

עברה שנה על המכסה מנוע.. בחנייה פתוחה ברחוב.
מה ההבדל?

Slowly..

מיכה100 - 07-07-19, 12:56
- תגובה
מקסים לגמרי

KOOKE - 07-07-19, 13:16
- תגובה
אחלה רעיון.

אם אני לא טועה יש פאנלים סולאריים גמישים - אז למה צריך את כל התהליך של קימור הפאנל בהדרגה?

מה ההספק של פאנל בכזה גודל?

stavamrosi - 07-07-19, 13:48
- תגובה
יפה מאוד.
מה השימוש/הספק שהפאנל הזה מספק?

stavamrosi - 07-07-19, 13:54
- תגובה
כול הכבוד!
מה השימושים שלך בפאנל? מה ההספק הניתן מגודל משטח כזה?

סתיו

six 4 life - 07-07-19, 15:14
- תגובה
נכתב במקור על ידי ד ו ר ו ן

עברה שנה על המכסה מנוע.. בחנייה פתוחה ברחוב.
מה ההבדל?
Slowly..

שעל המכסה מנוע זה מודבק
את הכיסוי גלגל מורידים ברגע אבל נעצור כאן כי זה כבר לא קשור לנושא

landY - 07-07-19, 23:30
- תגובה
נכתב במקור על ידי KOOKE

אחלה רעיון.

אם אני לא טועה יש פאנלים סולאריים גמישים - אז למה צריך את כל התהליך של קימור הפאנל בהדרגה?

מה ההספק של פאנל בכזה גודל?

גם זה שקניתי "גמיש" אבל שואף לחזור לצורה המקורית.

10W
https://www.aliexpress.com/item/3289...27424c4dJ5ZhAD

נכתב במקור על ידי stavamrosi

מה השימוש/הספק שהפאנל הזה מספק?

משמש כדי לפצות על הפריקה של המקרר.
